Plads
- fri passagebredde (FP),
- side og retning, som porten skydes til,
- fri plads til hele portbladet inklusive kontravægt,
- terrænhøjden langs hele portens bevægelsesbane.
Manual til selvbærende skydeporte fra 7 til 10 m
Teknisk vejledning · gør-det-selv-produktion · fritbærende skydeport
Praktisk vejledning til porte med en fri passagebredde på 7,0 til 10,0 m: to betonfundamenter, kabelføring, portvogne, føring, motor, tilslutning og tekniske tegninger.

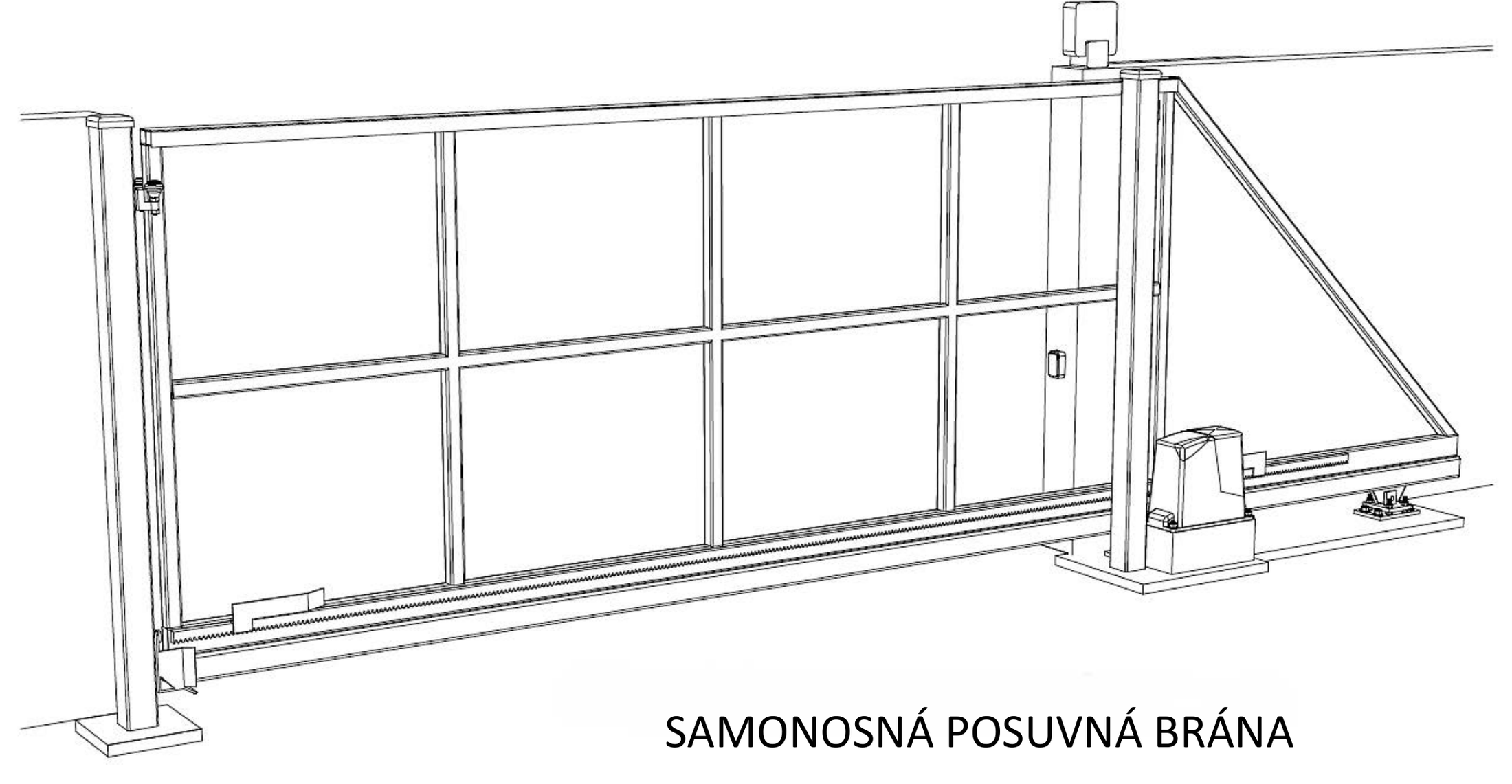

Fritbærende skydeport til passagebredder på 7,0 til 10,0 m
Ved større passagebredder skal portbladets længde og vægt, kontravægten, den bærende C-profil, antallet af ruller på portvognene, fyldningen, føringen, fundamenterne og motoren passe sammen. Vejledningen nedenfor begynder med byggeforberedelsen og fortsætter i den rækkefølge, som de enkelte dele rent faktisk klargøres i.
Hvad du skal måle og vælge inden fremstilling
Konstruktion
- rammehøjde og type af fyldning,
- egen vægt, fyldningens vægt og vindpåvirkning,
- C-profil og portvogne dimensioneret til den konkrete belastning.
Fundamenter
- plads til to separate fundamenter,
- afstand X afhængigt af portens bredde og portvognstype,
- placering af monteringsplader og tomrør.
Betjening
- manuel eller motordrevet betjening,
- placering af motor, fotoceller og signallampe,
- strømtilførsel og betjeningsmetode.
1. Betonfundamenter og placering af monteringsplader
Kildetegningen for porte over 6,5 m viser to separate fundamenter. Fundamentet nærmest passagen er 1 000 mm langt, det andet 1 400 mm, og afstanden mellem dem er X. Samlingens samlede længde er derfor 2 400 + X.
Mindste bredde for hvert fundament: 500 mm.
Mindste dybde: 800 mm. Anbefalet afstand Y fra muren: 50 til 100 mm.
Mindste dybde: 800 mm. Anbefalet afstand Y fra muren: 50 til 100 mm.

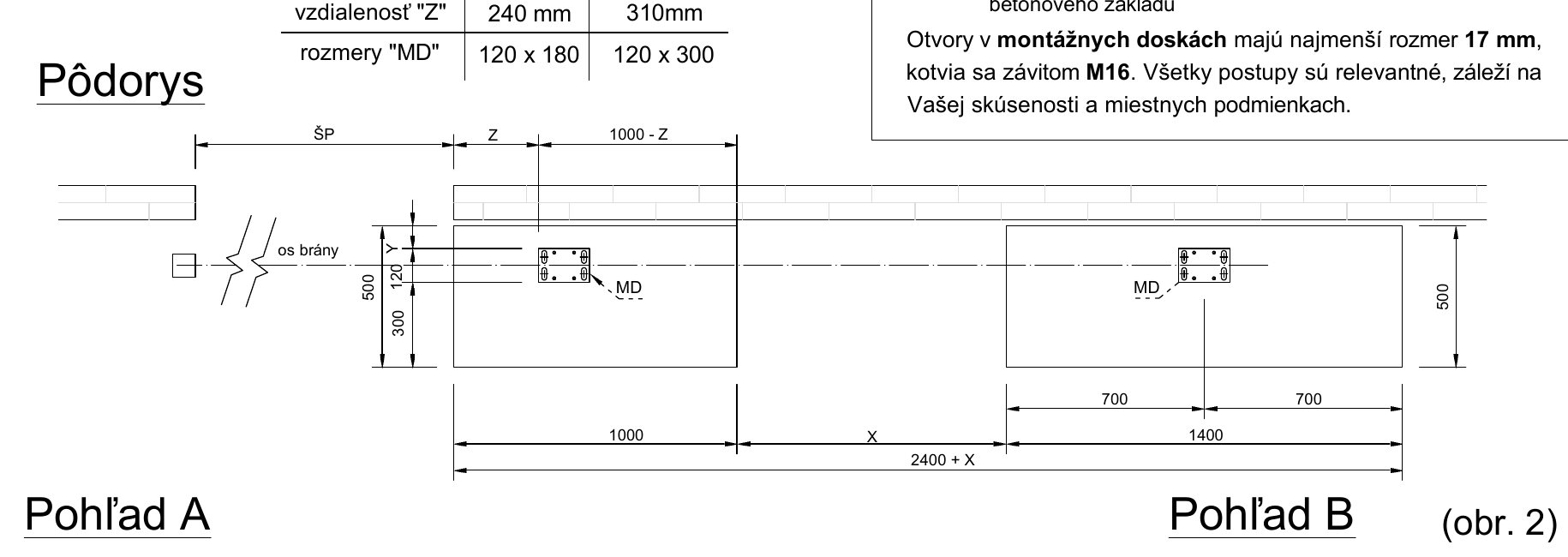

Plantegning af placeringen af de to betonfundamenter og portvognene

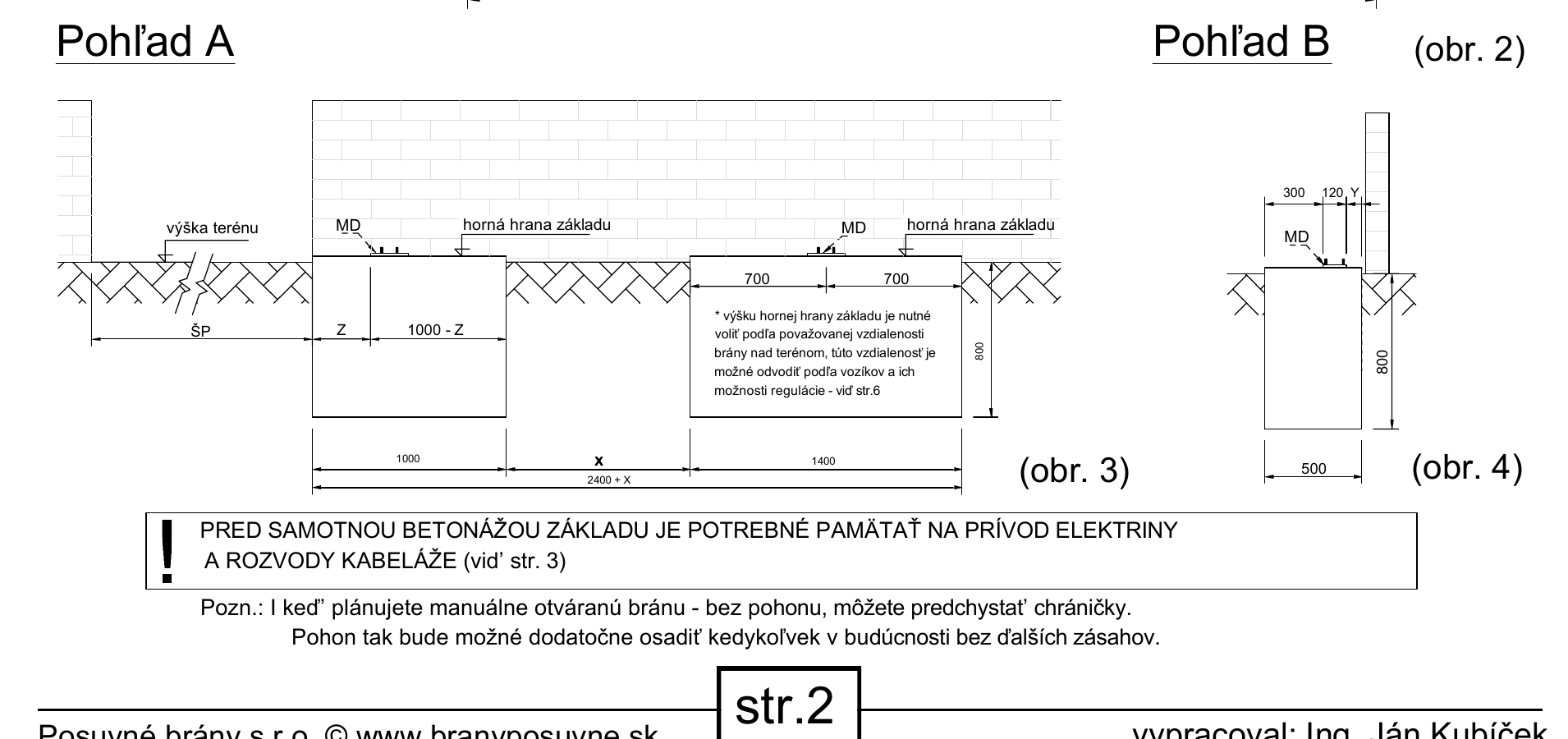

Betonfundamenter – visning A og B
Afstand X mellem fundamenterne afhængigt af den frie passagebredde
| Fri passagebredde | Portvogn med 8 ruller | Portvogn med 10 ruller |
|---|---|---|
| 7 000 mm | 950 mm | 850 mm |
| 7 500 mm | 1 150 mm | 1 050 mm |
| 8 000 mm | 1 350 mm | 1 250 mm |
| 8 500 mm | 1 550 mm | 1 450 mm |
| 9 000 mm | 1 750 mm | 1 650 mm |
| 9 500 mm | 2 050 mm | 1 950 mm |
| 10 000 mm | 2 250 mm | 2 150 mm |
Fed skrift angiver den anbefalede variant med 10 ruller i kildetegningen. Aflæs altid målet X for den portvogn, der faktisk anvendes.
Placering af monteringsplade MD
| Portvognstype | Mål Z | Monteringsplade MD |
|---|---|---|
| 8 ruller | 240 mm | 120 × 180 mm |
| 10 ruller | 310 mm | 120 × 300 mm |
Hullerne i monteringspladerne skal have en diameter på mindst Ø 17 mm til M16-gevind. Fastlæg højden på fundamentets overkant ud fra den ønskede afstand mellem porten og terrænet samt portvognenes højdejusteringsområde.

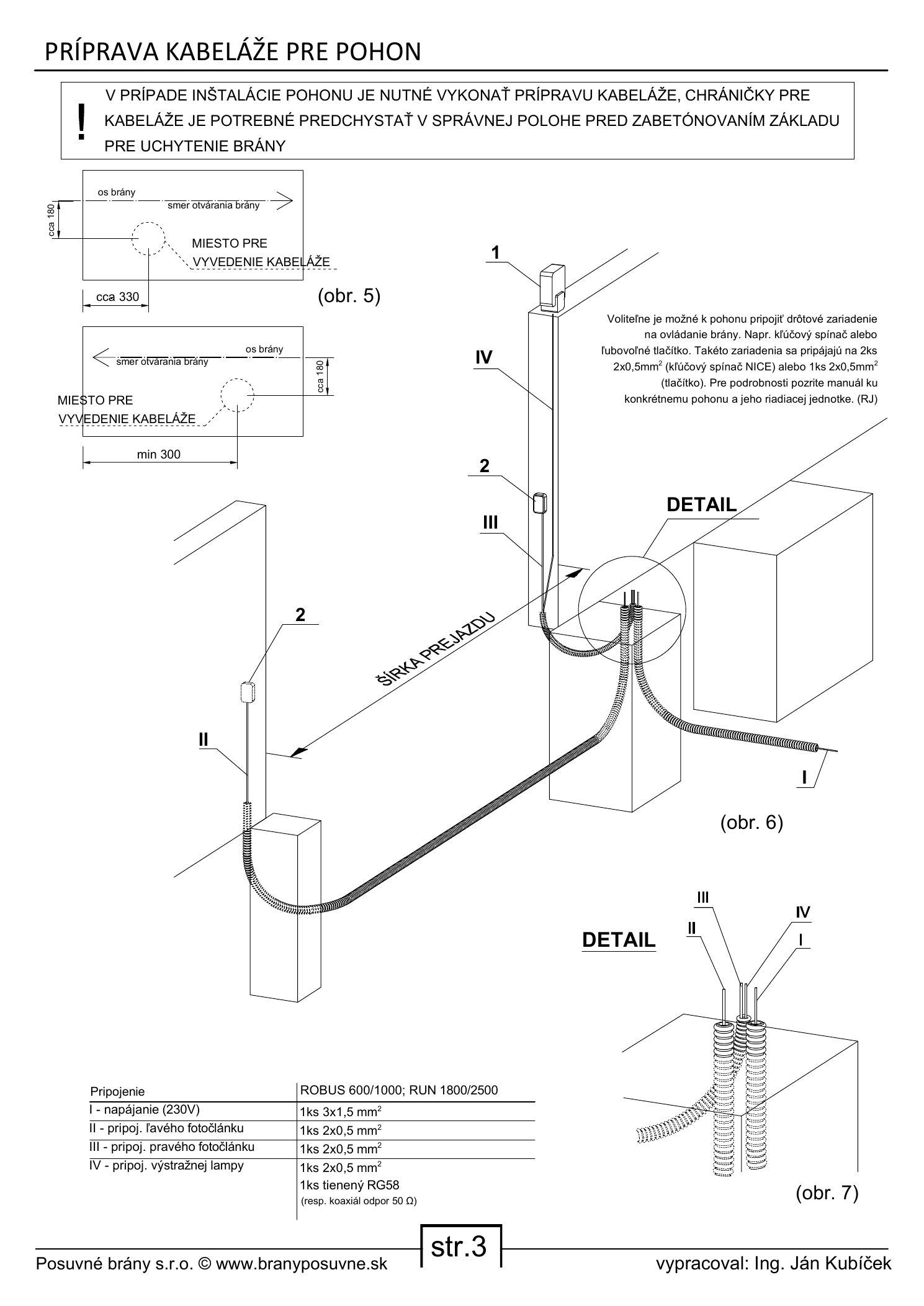

2. Klargøring af kabler og tomrør før støbning
Klargør tomrør og kabeludtag inden støbning. Diagrammet nedenfor gengiver hele den oprindelige tilslutningsbeskrivelse, herunder strømforsyning, fotoceller, signallampe, antennekabel og bemærkninger om mål.
| Betegnelse | Tilslutning | Kabel |
|---|---|---|
| I | Strømforsyning til motor 230 V | 1 × 3 × 1,5 mm² |
| II | Venstre fotocelle | 1 × 2 × 0,5 mm² |
| III | Højre fotocelle | 1 × 2 × 0,5 mm² |
| IV | Advarselslampe og antenne | 1 × 2 × 0,5 mm² + skærmet RG58 / koaksialkabel 50 Ω |
3. Portstyring, løbevogne og højde over terræn

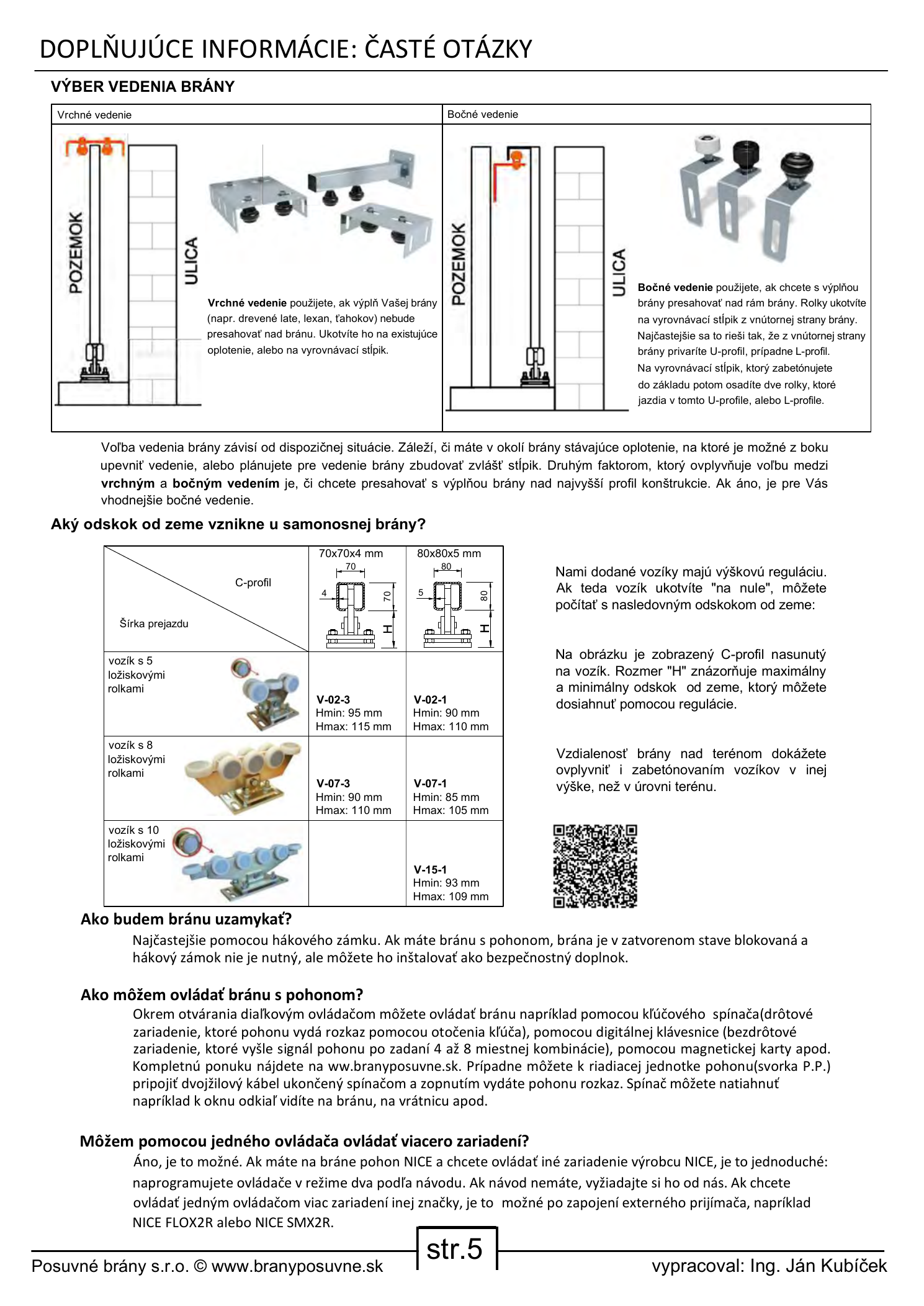

Portbladet skal styres ovenfra eller fra siden, og løbevognene skal passe til den valgte C-profil. Højden H fra fundamentets overkant til C-profilens underkant bestemmes af de anvendte løbevogne og deres justeringsområde.
Højde H efter C-profil og antal ruller
| C-profil | 3 ruller | 5 ruller | 8 ruller | 10 ruller |
|---|---|---|---|---|
| 70 × 70 × 4 mm | 78–98 mm | 95–115 mm | 90–110 mm | — |
| 80 × 80 × 5 mm | 73–93 mm | 90–110 mm | 85–105 mm | 93–109 mm |
Anbefalede løbevogne til porte over 6,5 m
Nedenfor ses praktiske valg til større C-profiler og højere belastninger. Vælg den endelige løbevogn ud fra den konkrete profil, passagebredden, den samlede vægt, fyldningen og portens konstruktion.
Justerbar svingbar løbevogn, 10 nylonruller
Til passager op til 10 m og C-profil 80; svingbar montering, justering og nylonhjul.
Justerbar svingbar løbevogn i helmetal, 10 ruller
Variant i helmetal til passager op til 12 m og C-profil 80; monteringsplade 300 × 120 mm.
CAIS SPEED ME, 8 ruller til C-profil 95 × 86 × 5 mm
Systemløbevogn med otte metalhjul til C-profil 95 × 86 × 5 mm.
Løbevogn i helmetal, 9 ruller til C-profil 98 × 98 × 5 mm
Svingbar løbevogn i helmetal til C-profil 98 × 98 × 5 mm; produktet angiver en passage på op til 8,5 m.
CAIS SPEED L, 8 ruller til C-profil 140 × 140 × 6 mm
Systemløbevogn med otte metalhjul til den store C-profil 140 × 140 × 6 mm.

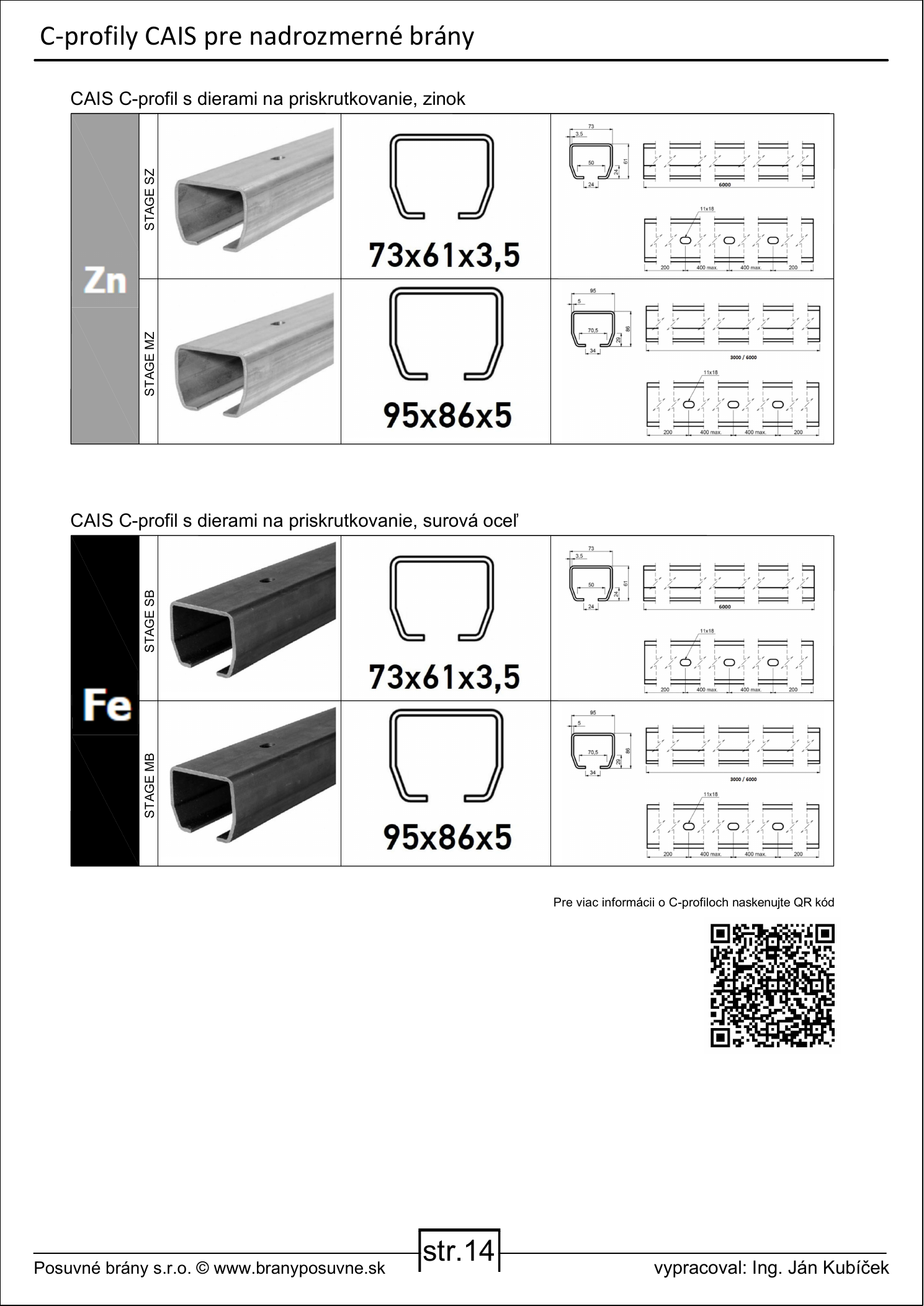

C-profiler til større fritbærende porte
Kildetegningerne anvender profilen 80 × 80 × 5 mm. Ved højere belastninger findes der også mere robuste systemer; vælg derfor først den konkrete størrelse, når vægt, fyldning, vindpåvirkning og passende løbevogne er kontrolleret.
C-profil 80 × 80 × 5 mm, Fe
Dimension anvendt i kildetegningerne til en passage på 7,0 til 10,0 m.
CAIS 95 × 86 × 5 mm, Zn
Profil med huller til boltmontering; en mere robust systemløsning.
C-profil 98 × 98 × 5 mm, Fe
Større stålprofil til individuelt dimensionerede konstruktioner.
C-profil 140 × 140 × 6 mm, Zn
Den største viste profil til store konstruktioner, der skal kontrolleres særskilt.

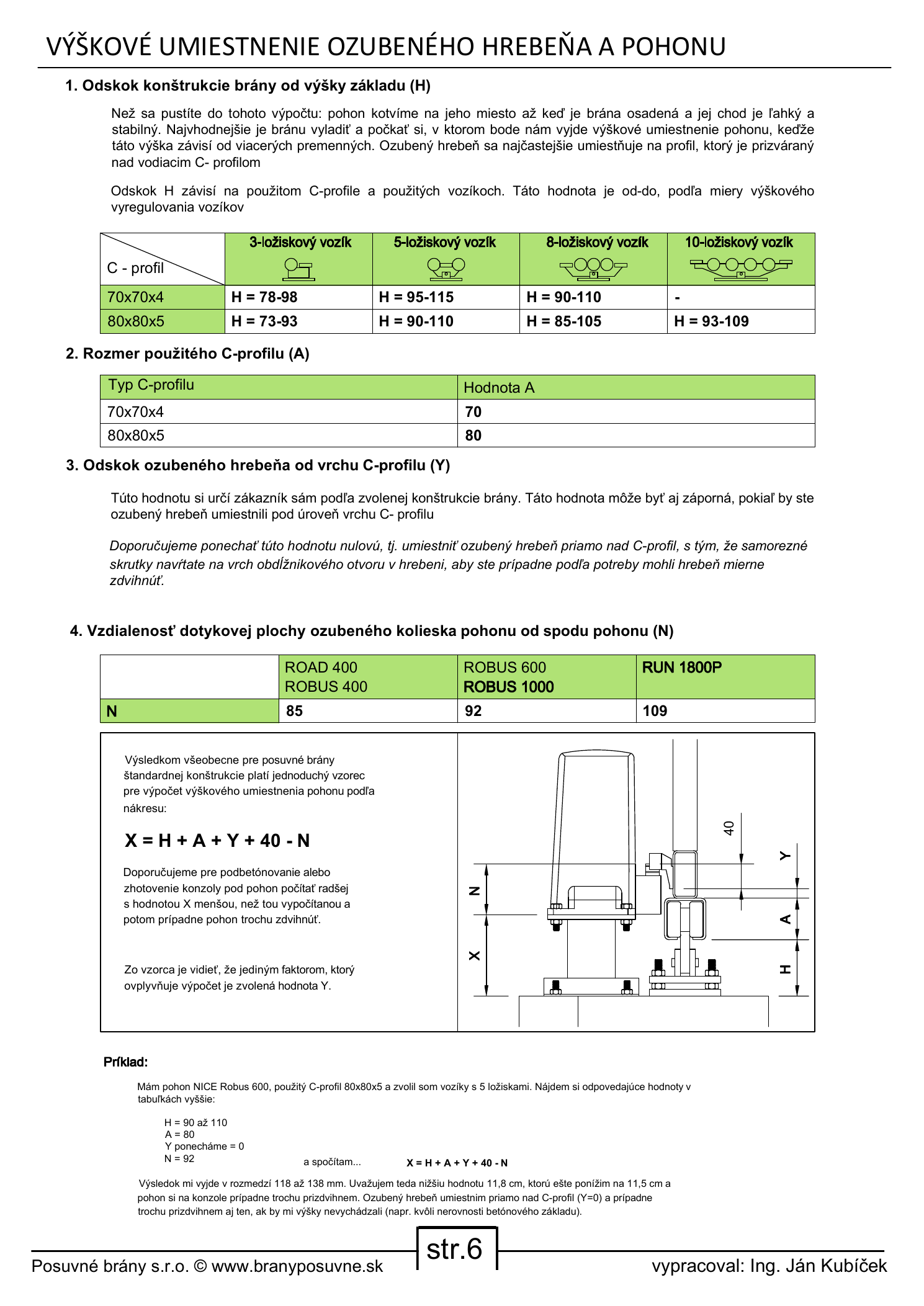

4. Højde på motor og tandstang
Motorfundamentets højde X afhænger af løbevognens højde H, C-profilens højde A, den ønskede afstand Y under tandstangen og målet N for den konkrete motor.
X = H + A + Y + 40 − N
| Element | Variant | Mål |
|---|---|---|
| A – C-profilens højde | 70 × 70 × 4 mm | 70 mm |
| 80 × 80 × 5 mm | 80 mm | |
| N – motorens tandhjulshøjde | ROAD 400 / ROBUS 400 | 85 mm |
| ROBUS 600 / ROBUS 1000 | 92 mm | |
| RUN 1800P | 109 mm |
5. Tilslutningsdiagrammer for motorer

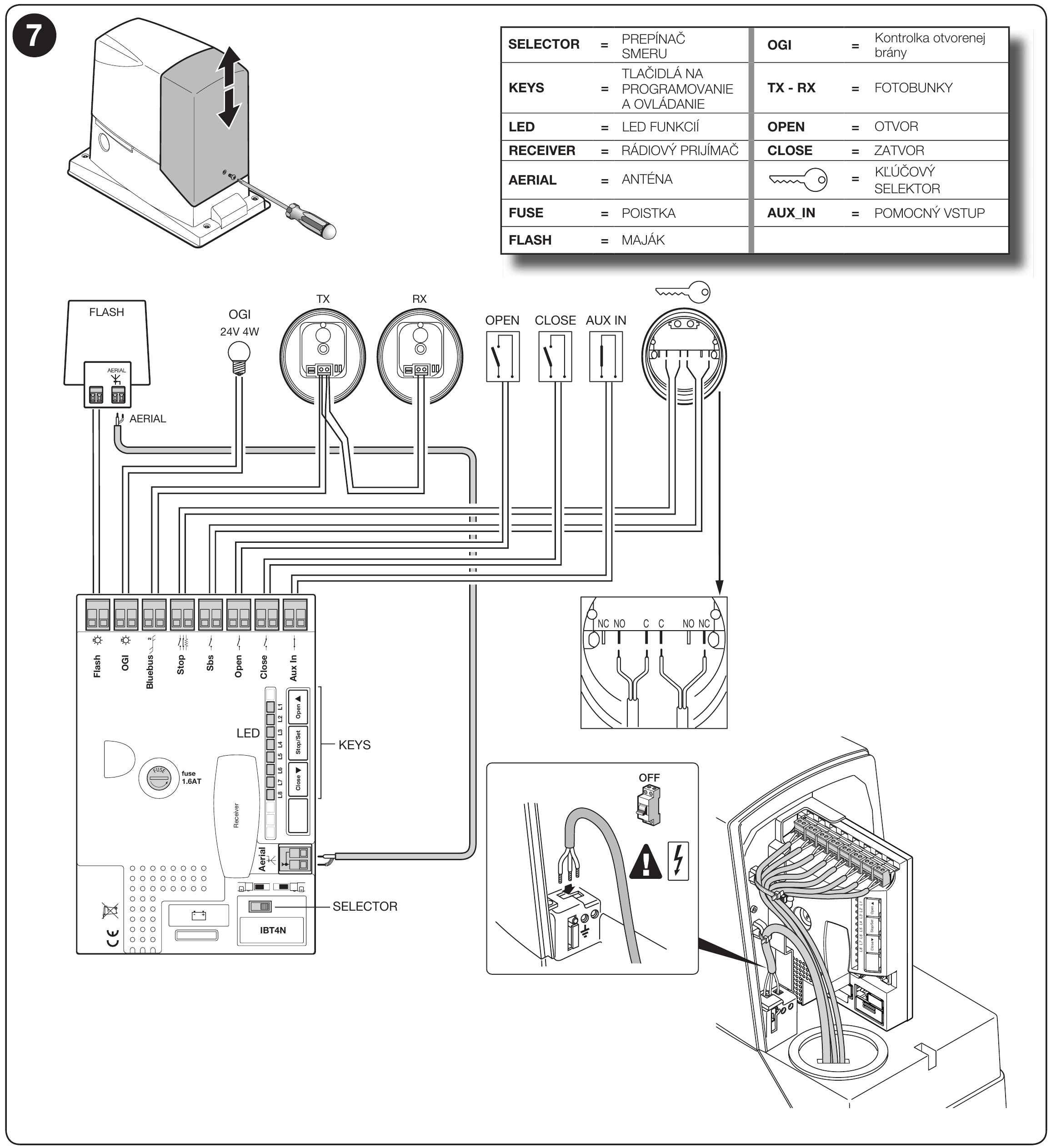

RBS600 og RBS800 tilhører den nye generation af NICE ROBUS-motorer. Den ældre RB1000 og RUN-motoren har deres egne tilslutningsdiagrammer.
NICE ROBUS RBS600 og NICE ROBUS RBS800
NICE ROBUS RBS600-samling (D) | NICE ROBUS RBS800-samling (D)
NICE ROBUS RB1000
NICE RUN1800
NICE RUN1800 bruger en 230 V AC-elmotor, mens ROBUS RBS600/RBS800 og den ældre RB1000 har en 24 V DC-motor. Det er den væsentligste forskel på motorernes strømforsyning. Begge typer drev tilsluttes 230 V-strømnettet.
Styreenhed RUA1 har de samme grundlæggende funktioner som ROBUS. Den understøtter automatisk lukning, delvis åbning og tilslutning af BlueBUS-fotoceller. Klemrækkens udformning og den konkrete tilslutning er dog anderledes.

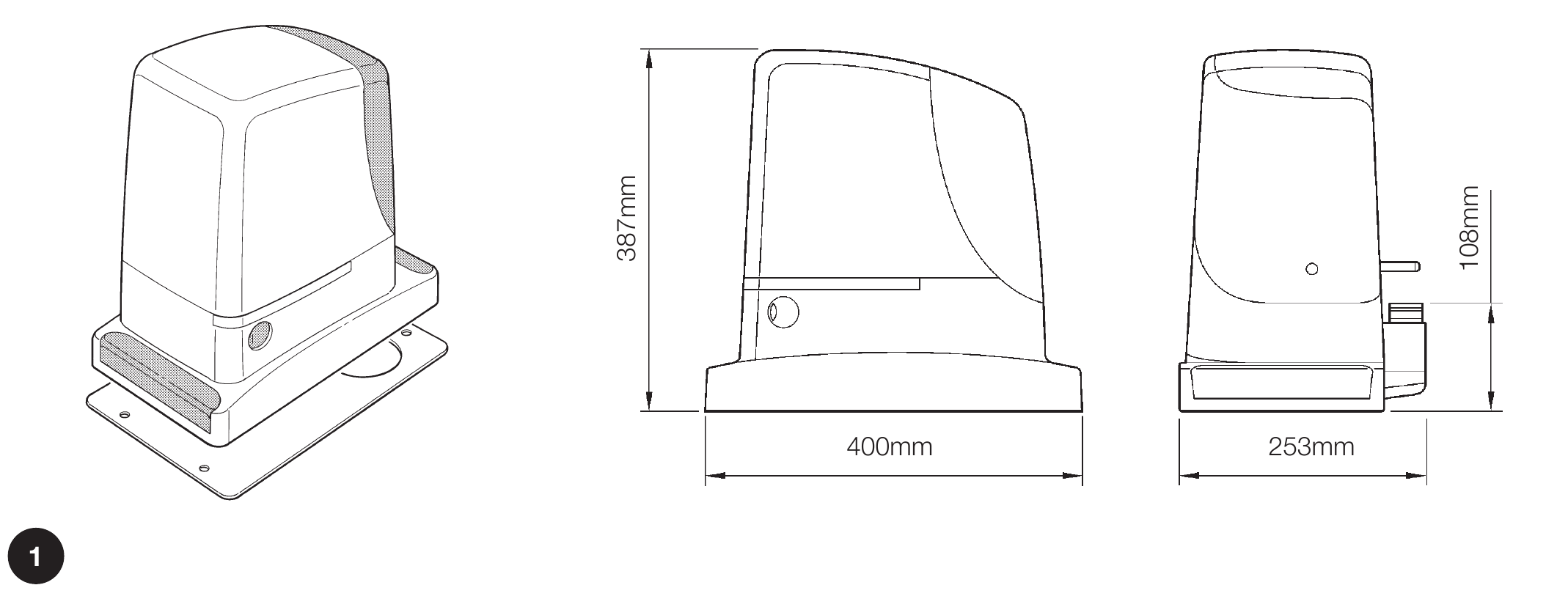

Mål på RUN1800-drevet
400 × 255 × 390 mm (længde × bredde × højde) ifølge producentens tekniske tabel.
Måltegningen angiver 400 × 253 × 387 mm, mens den tekniske tabel i samme vejledning angiver 400 × 255 × 390 mm.
Måltegning i vejledningen (PDF, side 4) | Tekniske data (PDF, side 24)
Tilslutning af styreenheden RUA1

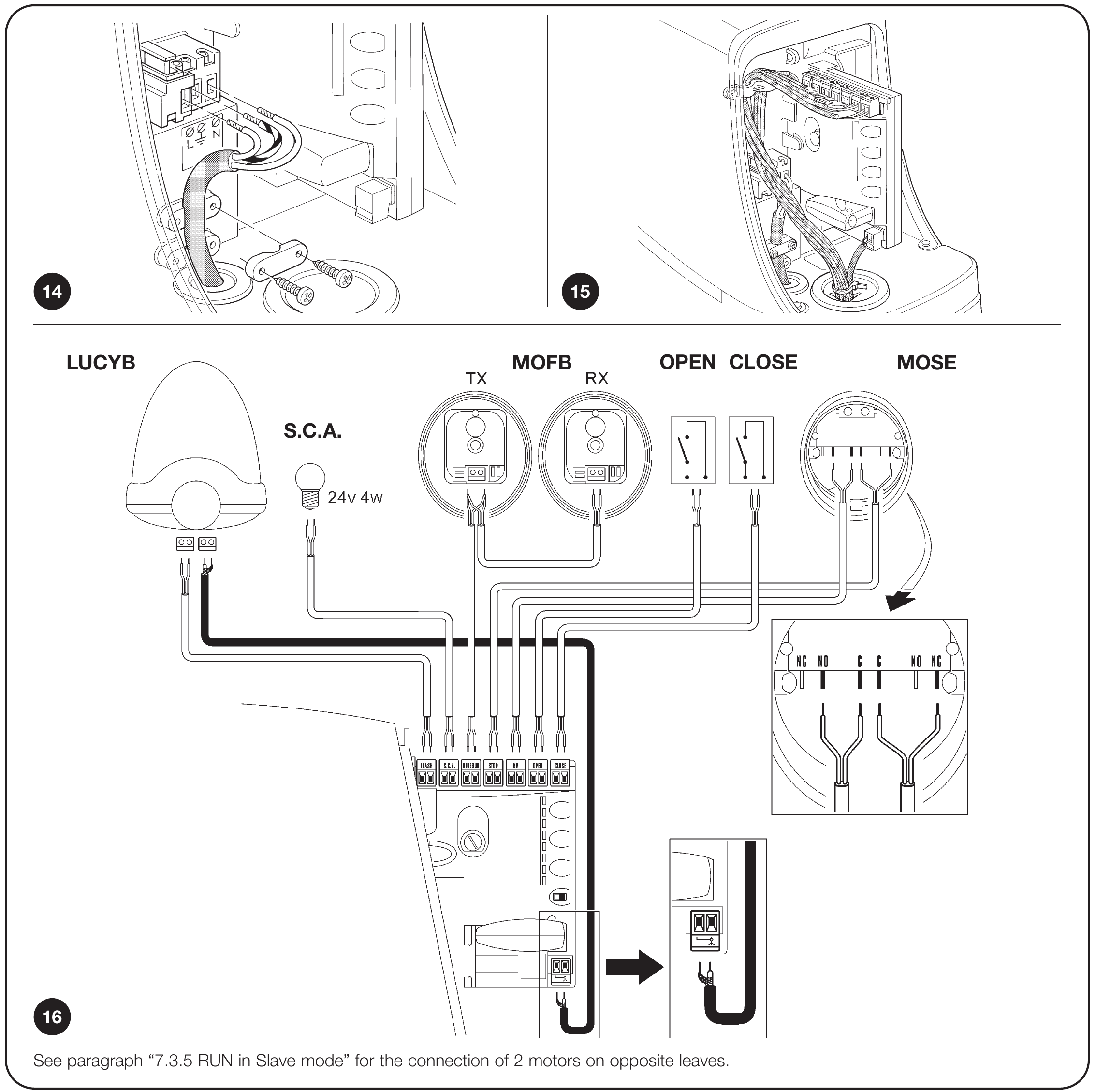

Diagrammet for RUN1800 viser det oprindelige tilbehør LUCYB, MOFB og MOSE. Det viser ikke det aktuelle sæt.
6. Samlet tabel over mål og vægt
Gælder for tegningerne nedenfor. Mål, egenvægt og maksimale belastninger gælder for de specifikke konstruktioner på disse tegninger.
| Fri passagebredde | Portens samlede længde | Portens egenvægt | Maks. belastning pr. meter | Maks. vægt af portfyld |
|---|---|---|---|---|
| 7,0 m | 10,0 m | 220 kg | 50 kg/m | 360 kg |
| 7,5 m | 10,7 m | 250 kg | 50 kg/m | 385 kg |
| 8,0 m | 11,4 m | 265 kg | 35 kg/m | 285 kg |
| 8,5 m | 12,1 m | 305 kg | 35 kg/m | 305 kg |
| 9,0 m | 12,7 m | 320 kg | 35 kg/m | 320 kg |
| 9,5 m | 13,4 m | 385 kg | 35 kg/m | 340 kg |
| 10,0 m | 14,1 m | 405 kg | 25 kg/m | 255 kg |
Sammenligning af hulprofiler med 2, 3 og 4 mm godstykkelse
Ved samme udvendige mål vejer et hulprofil med tykkere gods mere. Den følgende tabel sammenligner vægten af selve hulprofilerne i rammen og den nederste afstivning ud fra materialeforbruget angivet på tegningerne. Den omfatter ikke det bærende C-profil 80 × 80 × 5 mm, portfyld, beslag eller andre dele, så der er ikke tale om egenvægten for hele porten fra tabellen ovenfor.
| Fri passagebredde | Portens længde | 2 mm gods | 3 mm gods | 4 mm gods |
|---|---|---|---|---|
| 7,0 m | 10,0 m | 111,8 kg | 162,4 kg | 208,8 kg |
| 7,5 m | 10,7 m | 132,9 kg | 193,1 kg | 248,2 kg |
| 8,0 m | 11,4 m | 142,3 kg | 206,8 kg | 265,8 kg |
| 8,5 m | 12,1 m | 151,8 kg | 220,5 kg | 283,4 kg |
| 9,0 m | 12,7 m | 178,0 kg | 259,5 kg | 335,5 kg |
| 9,5 m | 13,4 m | 235,0 kg | 342,5 kg | 442,9 kg |
| 10,0 m | 14,1 m | 249,2 kg | 363,3 kg | 469,7 kg |
Sådan vælger du rammen: Dimensionér porten, så den er så let som muligt, men samtidig har tilstrækkelig styrke og stivhed til det valgte portfyld og vindbelastningen. Hvis du bruger hulprofiler i andre størrelser eller med en anden godstykkelse, ændres både vægten og rammens egenskaber. En kraftigere ramme belaster også C-profilet og løbevognene mere. Den tilladte vægt af portfyldet kan derfor ikke øges alene i forhold til godstykkelserne.
Værdierne for maksimal belastning og portfyldets vægt i den første tabel gælder ikke automatisk for varianter med 3 og 4 mm gods. Denne sammenligning beregner materialets vægt, ikke portens nye bæreevne.
Grundlag og beregning af vægt
I alle tre kolonner er jernprofilernes udvendige mål og materialeforbruget det samme. Kun godstykkelsen ændres. Forbruget er hentet fra materialelisten på tegningen, ikke fra en præcis skæreplan. Den færdige rammes vægt påvirkes også af afskær, svejsninger, overfladebehandling og tolerancer på de leverede profiler.
| Fri passage | Jernprofil 60 × 40 mm | Jernprofil 80 × 40 mm |
|---|---|---|
| 7,0 m | 26 m | 10 m |
| 7,5 m | 32 m | 11 m |
| 8,0 m | 34 m | 12 m |
| 8,5 m | 36 m | 13 m |
| 9,0 m | 0 m | 50 m |
| 9,5 m | 0 m | 66 m |
| 10,0 m | 0 m | 70 m |
Ved en fri passage på 9,0 m er forbruget af jernprofil 80 × 40 mm summen af 13 + 37 m; ved 9,5 m er det 27 + 39 m og ved 10,0 m 29 + 41 m. Summen omfatter også den nederste afstivning, der er angivet på tegningen.
| Udvendigt mål | Godstykkelse 2 mm | Godstykkelse 3 mm | Godstykkelse 4 mm |
|---|---|---|---|
| 60 × 40 mm | 2,93 kg/m | 4,25 kg/m | 5,45 kg/m |
| 80 × 40 mm | 3,56 kg/m | 5,19 kg/m | 6,71 kg/m |
Beregning: vægt = længden af jernprofil 60 × 40 × dens vægt pr. meter + længden af jernprofil 80 × 40 × dens vægt pr. meter. For eksempel ved en fri passage på 7,0 m og en godstykkelse på 3 mm: 26 × 4,25 + 10 × 5,19 = 162,4 kg jernprofiler.
De specifikke vægte er hentet fra SSAB's måltabel, kontrolleret den 11. 9. 2026. De tjener som referenceværdier til sammenligning af vægt, ikke som bekræftelse fra producenten eller af materialekvaliteten for det materiale, der er anvendt i tegningerne.
Uoverensstemmelser i tegningerne: Ved fri passage på 8,5 og 10,0 m afviger betegnelsen for den nederste jernprofil i snittet fra materialelisten; den angiver en godstykkelse på 3 mm i stedet for 2 mm. Ved 9,5 og 10,0 m vises 60 × 40 mm i rammesnittet, mens oversigten og materialelisten angiver 80 × 40 mm. Sammenligningen ovenfor anvender udtrykkeligt materialelisten. Vi ændrer dermed ikke de oprindelige tegninger eller deres belastningsangivelser.

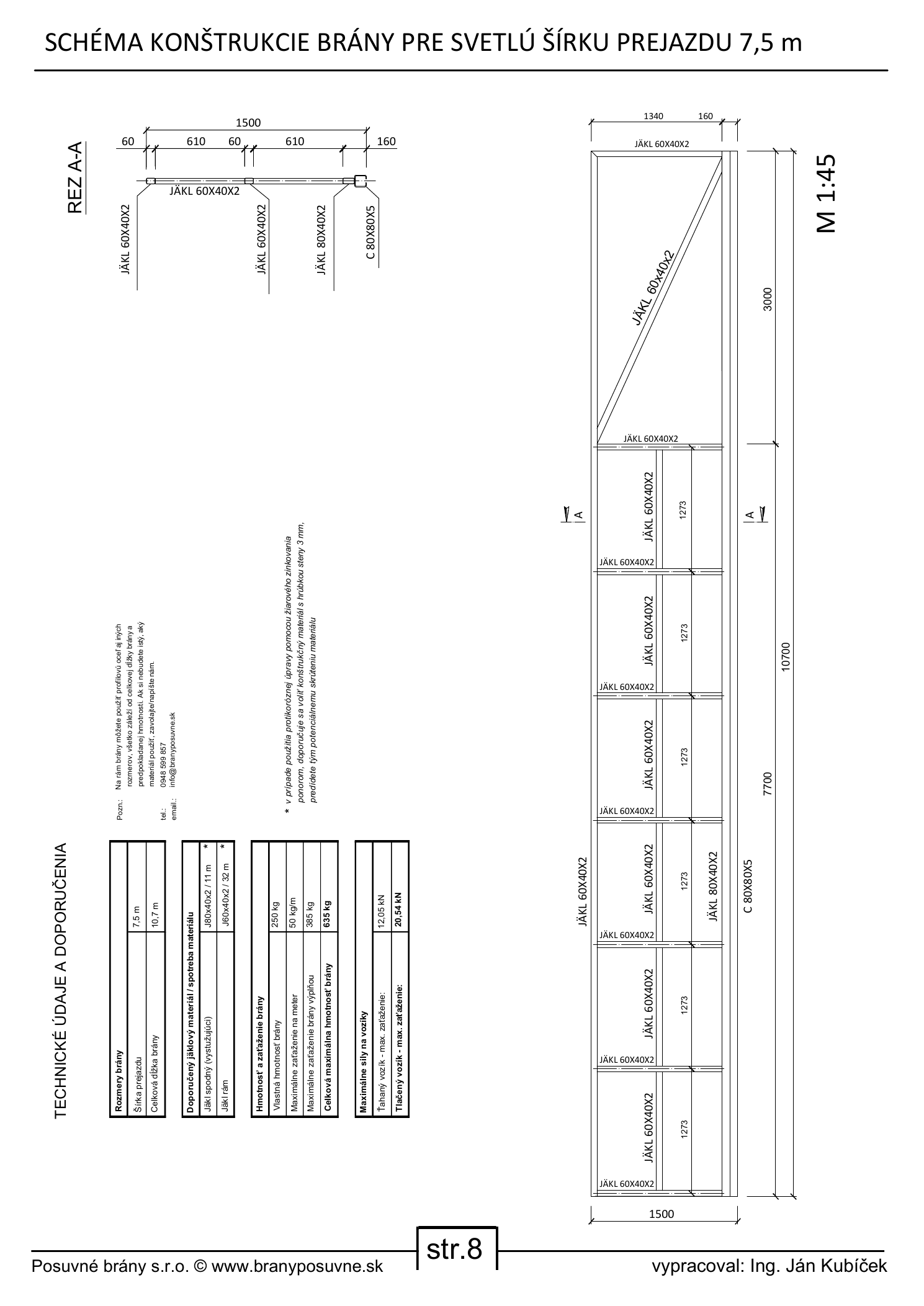

7. Tekniske tegninger for de enkelte portbredder
Hvert preview linker til en version i fuld opløsning. Oversigtstabellen ovenfor viser også de vigtigste mål og vægte som tekst; tegningerne bevarer rammeopbygning, snit, mål og belastninger på portvognene.

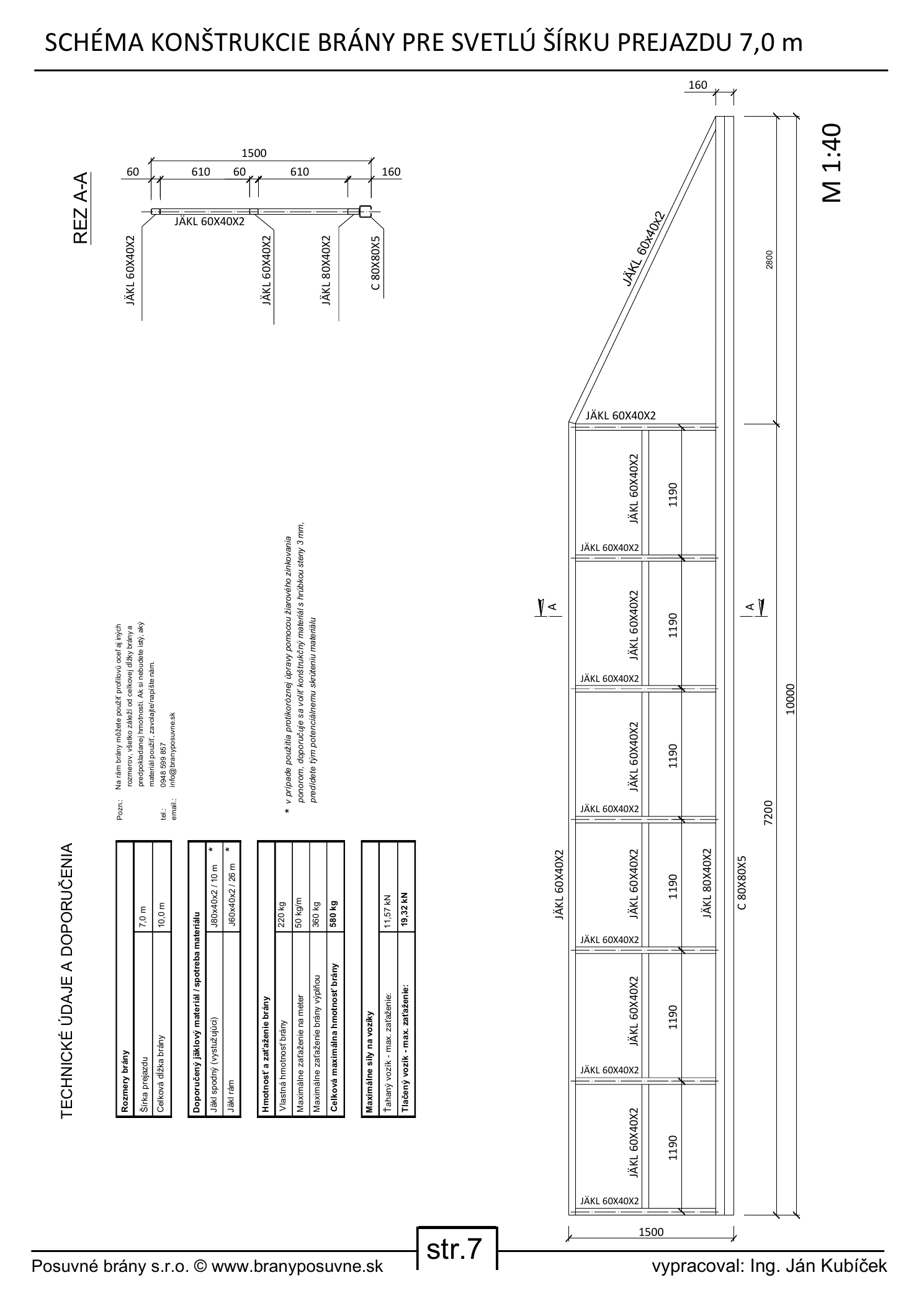

Fri passage 7,0 m
Samlet længde 10 000 mm, ramme 7 200 mm, modvægt 2 800 mm, rammehøjde 1 500 mm, C-profil 80 × 80 × 5 mm.
Fri passage 7,5 m
Samlet længde 10 700 mm, ramme 7 700 mm, modvægt 3 000 mm, rammehøjde 1 500 mm, C-profil 80 × 80 × 5 mm.

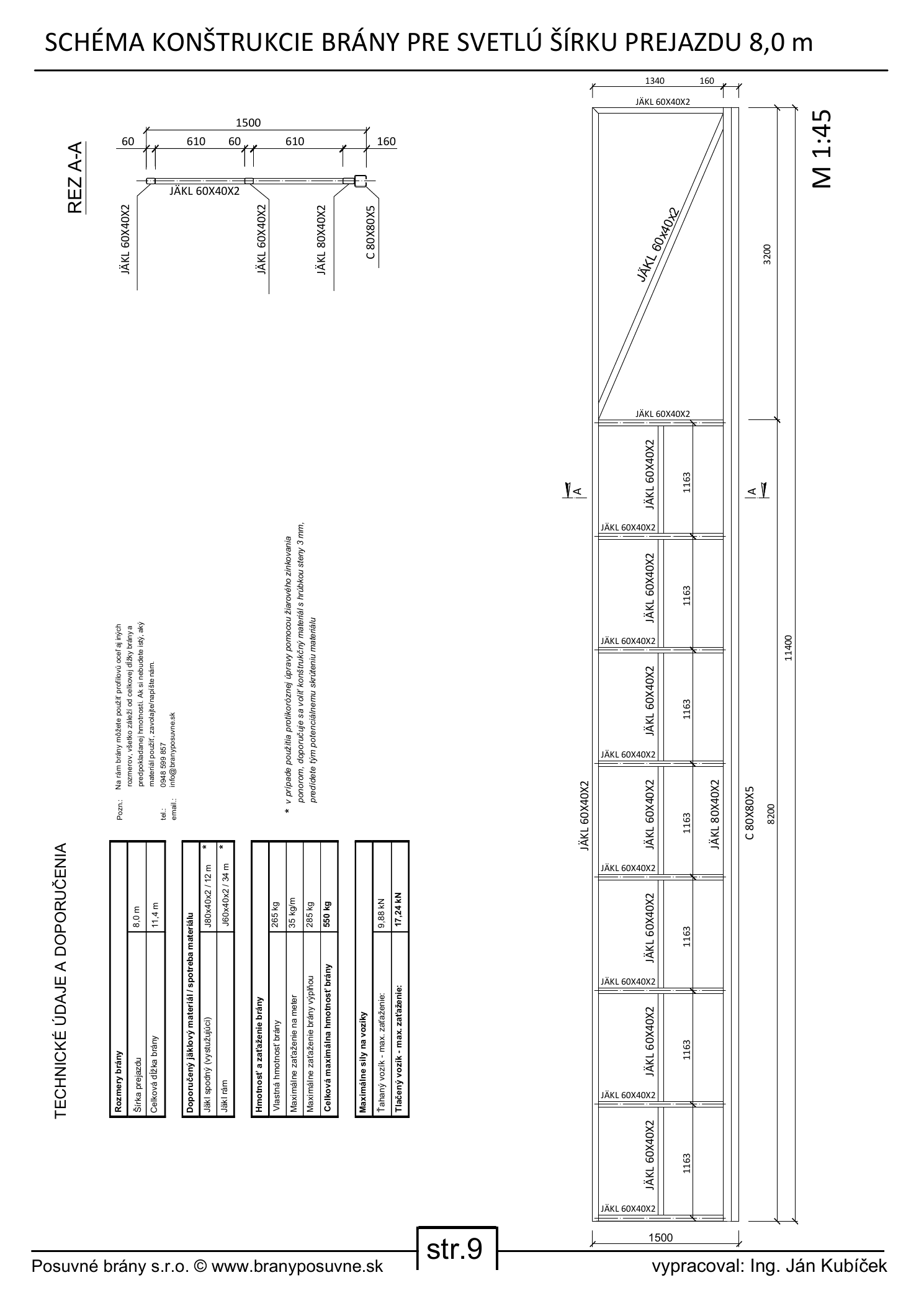

Fri passage 8,0 m
Samlet længde 11 400 mm, ramme 8 200 mm, modvægt 3 200 mm, rammehøjde 1 500 mm, C-profil 80 × 80 × 5 mm.

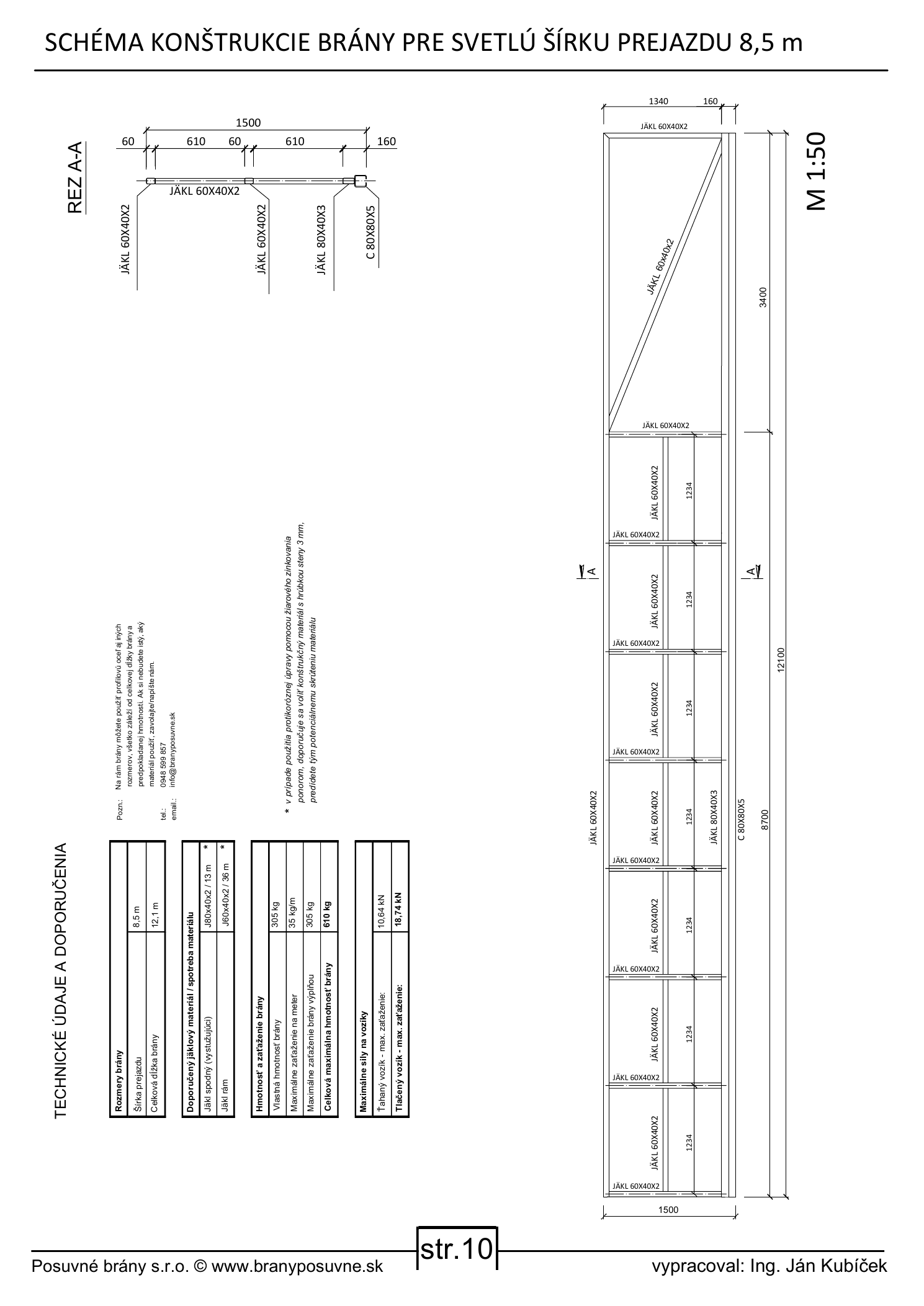

Fri passage 8,5 m
Samlet længde 12 100 mm, ramme 8 700 mm, modvægt 3 400 mm, rammehøjde 1 500 mm, C-profil 80 × 80 × 5 mm.

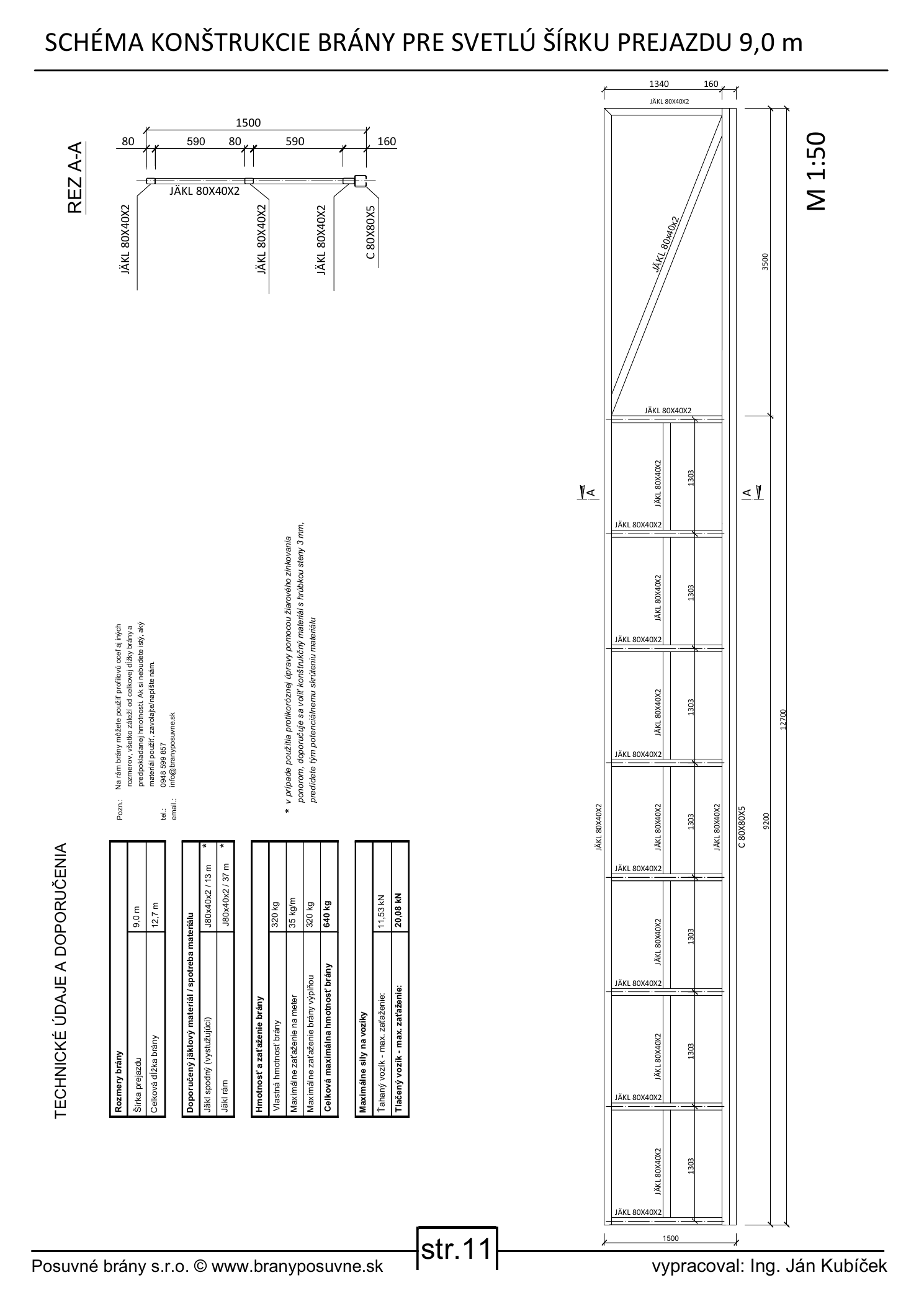

Fri passage 9,0 m
Samlet længde 12 700 mm, ramme 9 200 mm, modvægt 3 500 mm, rammehøjde 1 500 mm, C-profil 80 × 80 × 5 mm.
Fri passage 9,5 m
Samlet længde 13 400 mm, ramme 9 700 mm, modvægt 3 700 mm, rammehøjde 1 500 mm, C-profil 80 × 80 × 5 mm.

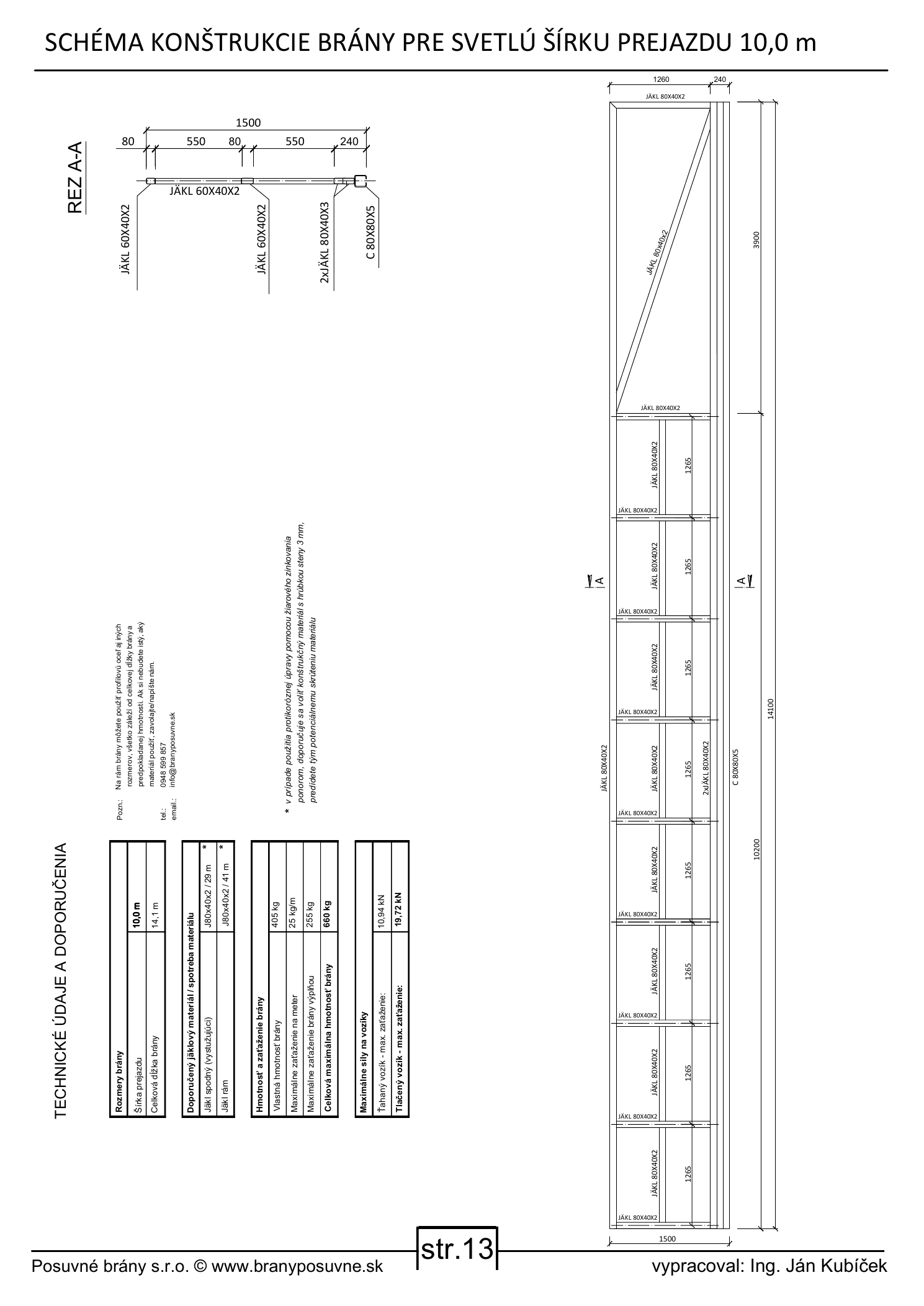

Fri passage 10,0 m
Samlet længde 14 100 mm, ramme 10 200 mm, modvægt 3 900 mm, rammehøjde 1 500 mm, C-profil 80 × 80 × 5 mm.
8. Ofte stillede spørgsmål og næste skridt
- Skal en port med en passagebredde på over 6,5 m have to separate fundamenter?
- Denne manual og dens tabel over afstanden X er udarbejdet til et par fundamenter som vist på kildetegningen. En ændring af løsningen skal vurderes særskilt.
- Er det nok at vælge portvogn efter C-profilens mål?
- Nej. Profilens mål er kun ét af kravene. Den samlede vægt, belastningsfordelingen, modvægten, beklædningen, vinden og driftsintensiteten spiller også ind.
- Kan jeg bruge et vilkårligt drev, der er vist på diagrammet?
- Nej. Drevet vælges ud fra portbladets vægt og længde, den mekaniske modstand, driftsintensiteten og den ønskede hastighed. Tilslutningsdiagrammet erstatter ikke dimensionering af drevet.
- Hvad skal forberedes inden støbning?
- Placering af monteringspladerne, alle tomrør, 230 V strømforsyning samt kabelføring til fotoceller, blinklys og eventuel kabelført betjening.
- Hvor finder jeg de detaljerede kraftværdier for rulleslæderne?
- De fremgår direkte af den tekniske tegning for hver bredde. Oversigtstabellen er bevidst forenklet til fem oplysninger, der er nødvendige for at få et første overblik.
