NICE MoonKey MOSE – nøgleafbryder med standardcylinder, overflademontering
| Produktets tilgængelighed: | erstattet | Produktet produceres ikke længere, men heldigvis er det blevet erstattet af en nyere model. |
|---|
Beskrivelse af produktet NICE MoonKey MOSE – nøgleafbryder med standardcylinder, overflademontering
Nøgleafbryder NICE MOSE er udgået.
Den fuldt kompatible efterfølger er NICE Era Key Switch EKS.
NICE MOSE er en mekanisk nøglekontakt i serien NICE MoonKey, som gør det muligt ved at åbne og lukke elektriske kredsløb at styre motorer ikke kun fra mærket NICE. Nøglekontakten er to-vejs, hvilket betyder, at nøglen kan drejes både til højre og til venstre. Du kan tildele hver position en anden kommando. Kontakten er fjederbelastet, hvilket betyder, at den ved hjælp af en fjeder går tilbage til udgangspositionen. Der kan tilkøbes en aluminiumsstolpe til kontakten NICE MOCS.
Tekniske specifikationer for nøglekontakten NICE MOSE
| Leverandørens varenummer | MOSE |
|---|---|
| Låstype | to-vejs fjederbelastet lås |
| Cylinderens type | enkel cylinder |
| Monteringstype |
overflademontering, ideelt suppleret med en monteringsplade MOA2 |
| Kontakter |
to omskiftende mikrokontakter, der enten slutter (normalt åbne) eller bryder (normalt lukkede) |
| Kontaktbelastning | Maks. 48 V 2 A |
| Beskyttelsesklasse | IP43 |
| Belysning | nej, men forberedt til LED-belysning på 12/24 V MOSA1 |

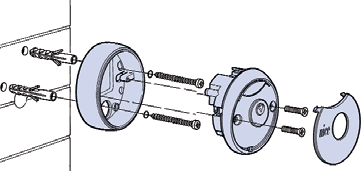

Overflademontering af nøglekontakt NICE MoonKey MOSE
Tilslutning af ekstralys NICE MoonKey MOSA1
Bemærk: Tilslutningen er den samme for alle nøglekontakter; på illustrationerne vises NICE MoonKey MOSEU. Det ekstra LED-lys MOSA1 medfølger ikke og skal bestilles separat.
|
|
|
|
|
1. Tilslut MOSA1 til nøglekontakten |
2. Tilslut strømforsyningen (udgangen findes normalt på styreenhedens klemrække, eksempel på en udgang: Robus, Road). |
3. Færdig – nøglekontakten er nu oplyst. Her er MOSEU med monteringsplade MOA2 og LED-belysning MOSA1. |
Åbning af nøglekontakt NICE MoonKey MOSE
| 1. Vip dækslet af nøglekontakten til motoren | 2. Skru skruerne i nøglekontakten til motoren ud | 3. Drej nøglen i nøglekontakten til motoren, og træk fronten af |
 |
 |
 |
Tilslutning af nøglekontakt NICE MOSE
Nøglekontakt NICE MoonKey MOSE indvendigt
Eksempel på tilslutningsdiagram for nøglekontakt NICE MoonKey MOSE med NICE Robus-motor (RB400, RB600, RB1000) og Run (RUN1800P)
Når nøglen drejes, sker følgende:
Til venstre: STOP
Til højre: Trinvis styring
Eksempel på tilslutningsdiagram for nøglekontakt NICE MoonKey MOSE med NICE Road-motor (RD400)
Når nøglen drejes, sker følgende:
Til venstre: STOP
Til højre: Trinvis styring
Alternative nøglekontakter
| Montering/cylinder | Enkel cylinder | Cylindrisk indsats | Uden cylinder |
|---|---|---|---|
| Overflade- montering |
MOSE (du er her) |
|
|
| Forsænket montering |
|
|
findes ikke |
Tilbehør til NICE MoonKey MOSE-nøglekontakt
| MOSA1 | MOA2 | MOCA1 | MOCF2 | MOCS |
|---|---|---|---|---|
 |
 |
 |
 |
 |
|
LED-belysning til nøglekontakt. |
Monteringsplade til nøglekontakt. |
Beslag til stolpe MOCF2. |
Stolpe med to beslag til fotoceller. Det er muligt at montere MOCA1-holderen til nøglekontakten øverst. |
Stolpe til nøglekontakt. |
