NICE Run RUN1500 – separat motor til skydeporte (A)
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
7.338,61 kr. inkl. moms
| Vægt |
|---|
| 19 kg |
Beskrivelse af produktet NICE Run RUN1500 – separat motor til skydeporte (A)
NICE RUN1500 er en separat irreversibel portåbner til skydeport med en portfløj på op til 1 500 kg og 14 m. Motoren er 24 V DC, netforsyningen er 230 V AC. Den har en indbygget styreenhed RBA3R10 og en elektromekanisk endestop.
Den separate motor adskiller sig fra et sæt: Vælg radiomodtager, fjernbetjening, fotoceller, signallampe og tandstang efter det ønskede udstyr.
Tilbehør og styreenhed
Den separate portåbner indeholder styreenheden. For at få en komplet automatisering skal der tilføjes tandstang, betjening og sikkerhedskomponenter, som passer til den konkrete port. RUN1500-sæt har udstyr, der er angivet separat.
| Hvad | Hvorfor | Type |
|---|---|---|

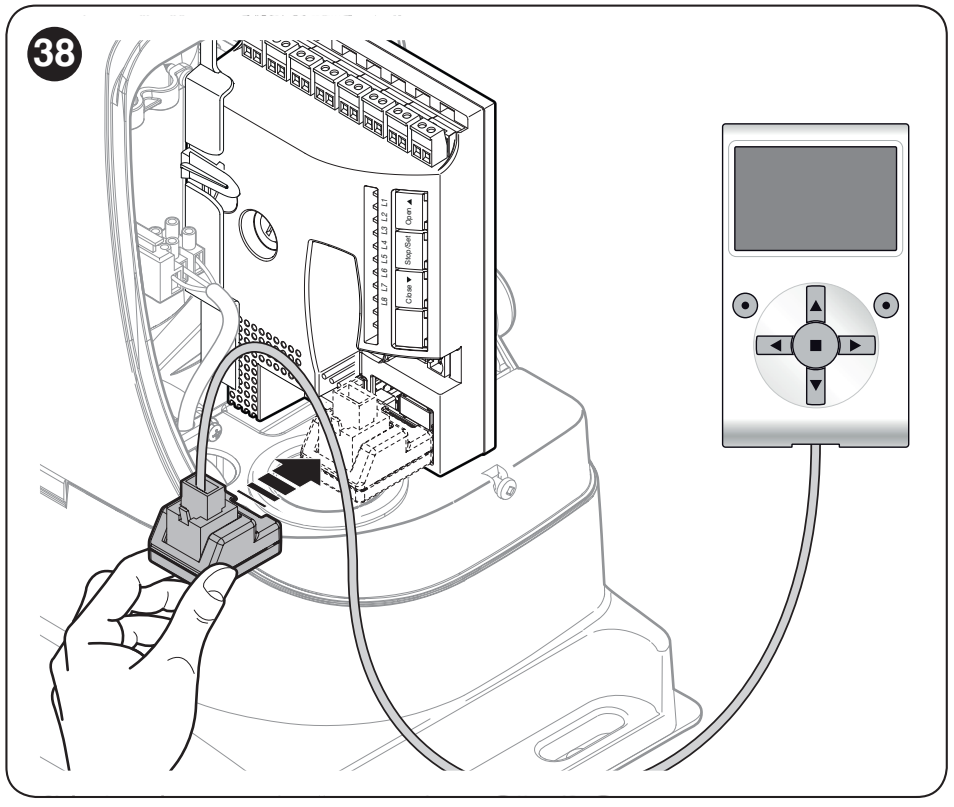

| Styring | Indstilling og service af portåbneren; kontrollér mærkningen på det monterede printkort ved udskiftning. | RBA3R10; klemmer og diagram |
| Signallampe | Signalerer bevægelse. FLASH-udgangen er lavspænding. | ELDC, WLT; tilslutning |
| Fotoceller | Registrerer en forhindring i det overvågede område. De erstatter ikke en vurdering af alle portens risici. | EPMB, EPSB, EPLB; EPMORB med reflektor, F210B justerbar, EPMOB. EPMOW kræver IBW. FT210B overfører også status for sikkerhedskanten. BlueBUS og adresser |
| Sender | Vælg fjernbetjeninger efter modtageren og familien af radiokodning. | MYGO2, MYGO4, MYGO8, DOMIW3C, ON2E, ON4E, ON9E, ON3EBD, ON3ELR; INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G, FLO2RE, FLO2R-S. Valg og parring |

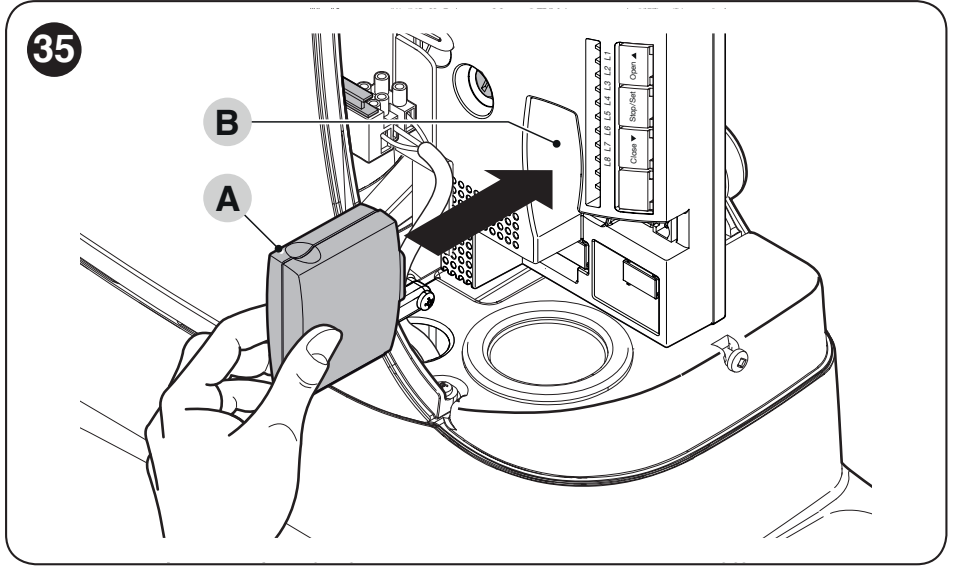

| Modtager | Uden en modtager kan motoren ikke modtage radiokommandoer. NICE-modtagere. | OXIBD, OXI, OXILR til SM-stikket. SMXI til de relevante eksisterende opsætninger. Tilknytning af kommandoer |
| Styring via mobil | Skeln mellem indstilling af drevet og den daglige betjening. Wi-Fi-relæmoduler tilsluttes via en potentialfri kontakt. | BIDI-WIFI især til programmering og diagnosticering; BiDi-ZWave til et kompatibelt Z-Wave-hjem. Zamel og GSM-moduler med NO-kontakt. Grænseflader og hjælpeforsyning |
| Antenne | Forbedrer modtagelsen ved korrekt placering. Antennen er ikke strømforsyning til signallampen. | ABFKIT eller antenne i ELDC; koaksialkabel |
| Tastatur | Adgang uden separat fjernbetjening. | EDSWG via en kompatibel modtager; EDSB via BlueBUS. Tilslutning |
| Nøglekontakt | Nøglebetjening via en potentialfri kontakt. | EKS, EKSEU, EKSI, EKSIEU; SbS / OPEN / CLOSE |
| Kortlæsere | Adgang med kort eller nøglebrik. | ETPB via BlueBUS; efter tilføjelse af indlæring af enheder |
| Tandstang | Overfører tandhjulets bevægelse til portbladet. Vælg type efter belastning og fastgørelse. | LZ-1, LZ-21, LZ-15, LZ-3, LZ-5, LZ-7. Ældre LZ-10 blev erstattet af LZ-21 med en anden lås; kontrollér, at delene passer sammen, hvis de sammenkobles. Montering af tandstang |

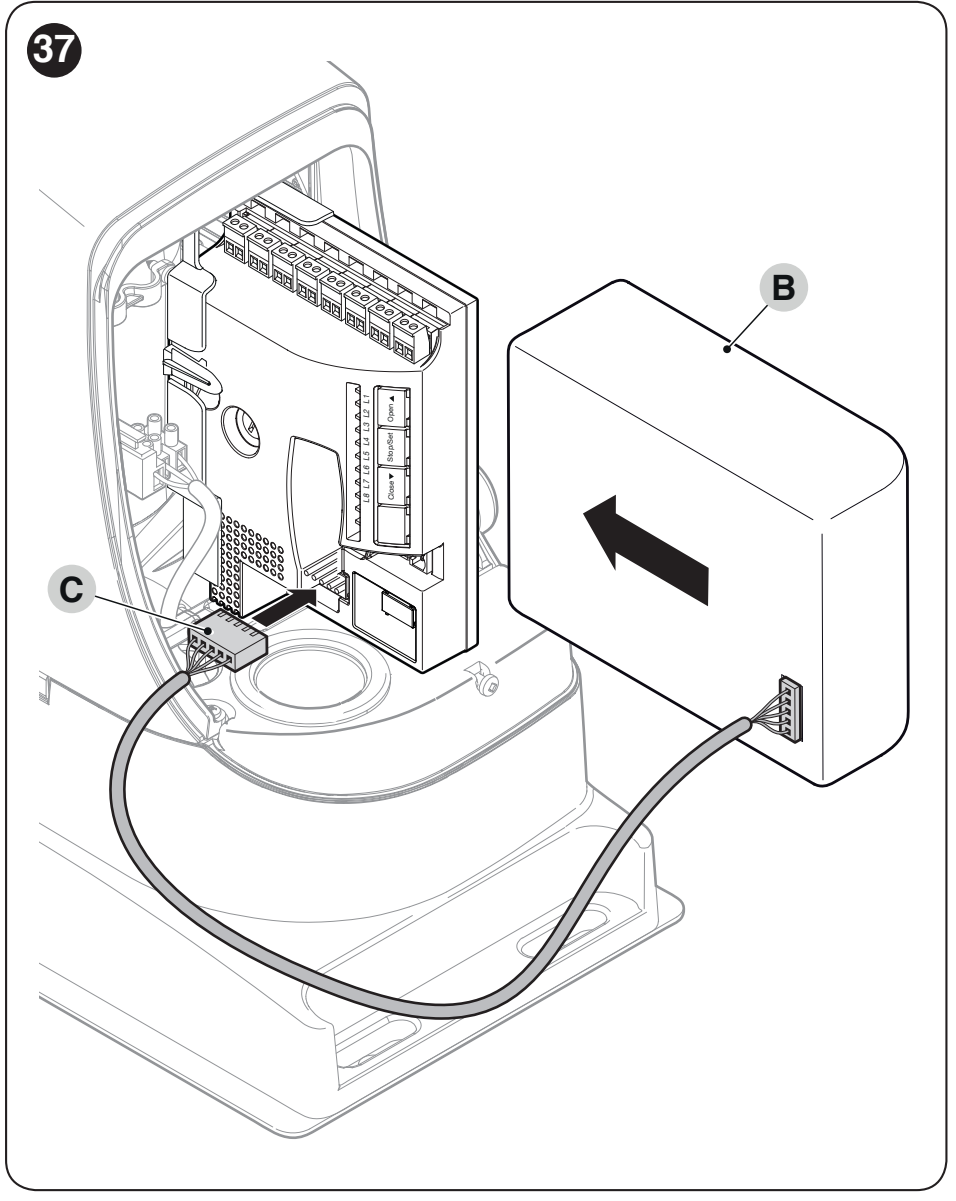

| Nødstrømsforsyning | Muliggør begrænset drift under strømafbrydelse. | PSS124 med det korrekte kabel til R10; den oprindelige PS124. Solemyo til solenergiforsyning. Tilslutning og begrænsninger |
Aktuelt erstatningsprint: RBA3R10. Ældre RBA3 er erstattet. Ved eksisterende installation skal du kontrollere det faktiske printkort og stik. RUN-familiebetegnelsen betyder ikke i sig selv, at alle modeller har samme styring.
Drivmotor i pakken og sæt
- 1 × NICE RUN1500-motor med 24 V-motor og indbygget styreenhed; radiomodtageren til den separate drivmotor købes separat.

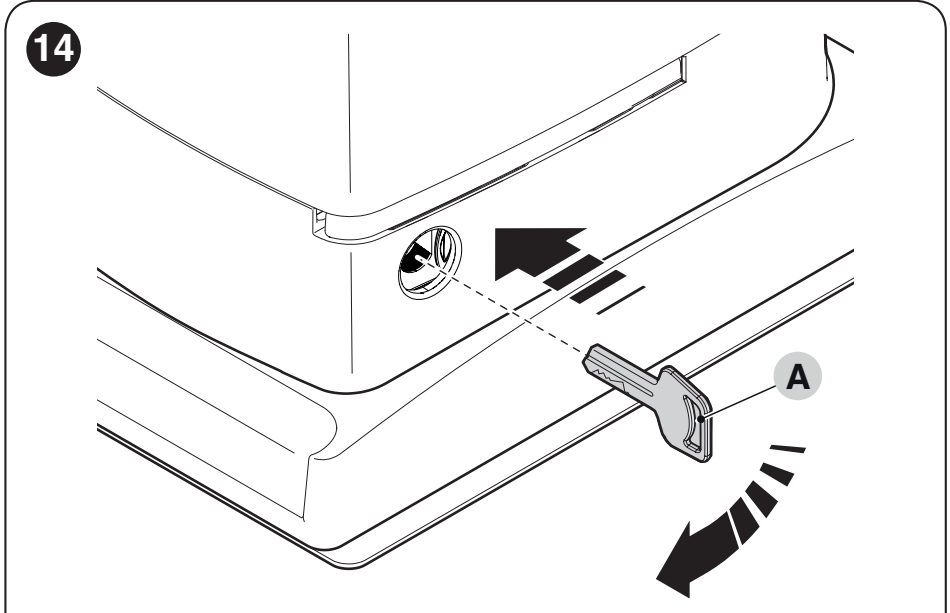

- 2 × frigørelsesnøgle til manuel betjening.
- Monterings- og forankringsdele samt endestop, der passer til RUN1500-varianten med elektromekanisk kontakt.
- Monteringsvejledning. Tandstang, modtager, fjernbetjening og sikkerhedsudstyr vælges separat.

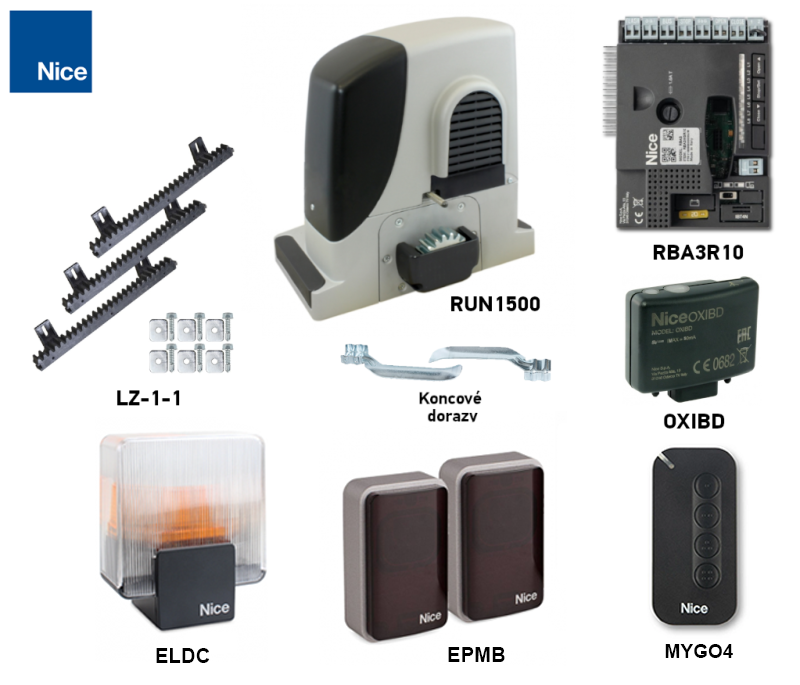

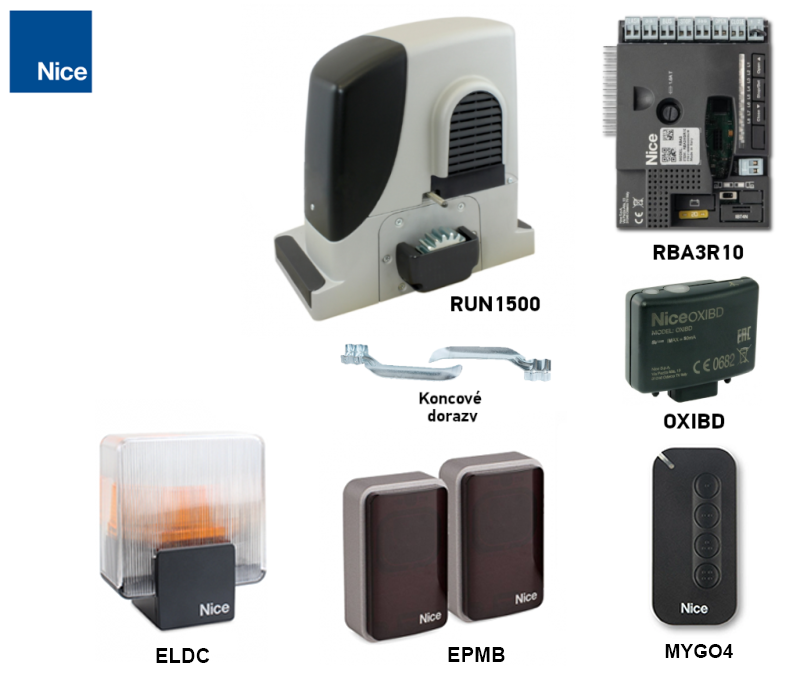

Sættene indeholder RUN1500-motor med mekanisk endestop, OXIBD-modtager og én MYGO4-fjernbetjening. De adskiller sig med hensyn til fotoceller, blinklys og tandstang; nøgleafbryder købes separat.
| Sæt | Ekstraudstyr sammenlignet med den separate motor |
|---|---|
| RUN1500 (B) | OXIBD + 1 × MYGO4 uden fotoceller, blinklys og tandstang |
| RUN1500 (C) | OXIBD + 1 × MYGO4 EPMB |
| RUN1500 (D) | OXIBD + 1 × MYGO4 EPMB, ELDC |
| RUN1500 (E) | OXIBD + 1 × MYGO4 EPMB, 4 m LZ-1 |
| RUN1500 (F) | OXIBD + 1 × MYGO4 EPMB, ELDC, 4 m LZ-1 |
| Sæt med tilbehør | Sæt inklusive tandstang |
|---|---|
RUN1500-sæt (D) OXIBD, MYGO4, EPMB, ELDC. | RUN1500-sæt (F) OXIBD, MYGO4, EPMB, ELDC, 4 m LZ-1. |
Ved sammenligning skal du kontrollere hele portens bevægelsesforløb, driftsintensiteten og strømforsyningen. En højere vægtgrænse er ikke i sig selv en garanti for, at produktet egner sig til den konkrete installation.
Drivmotorens egenskaber
- Robust kabinet af aluminiumslegering med epoxylakering og slagfast dæksel.
- BlueBUS med toledertilslutning og understøttelse af adresserbare fotoceller.
- Indstilling af hastighed, kraft og pause; automatisk lukning kan tilvælges.
- Styringen tager højde for temperaturen og begrænser antallet af manøvrer ved overbelastning. Kraftreserven skal stadig kontrolleres mekanisk.
- Diagnostik via blinklys og LED, hukommelse til de seneste otte manøvrer og servicetæller.

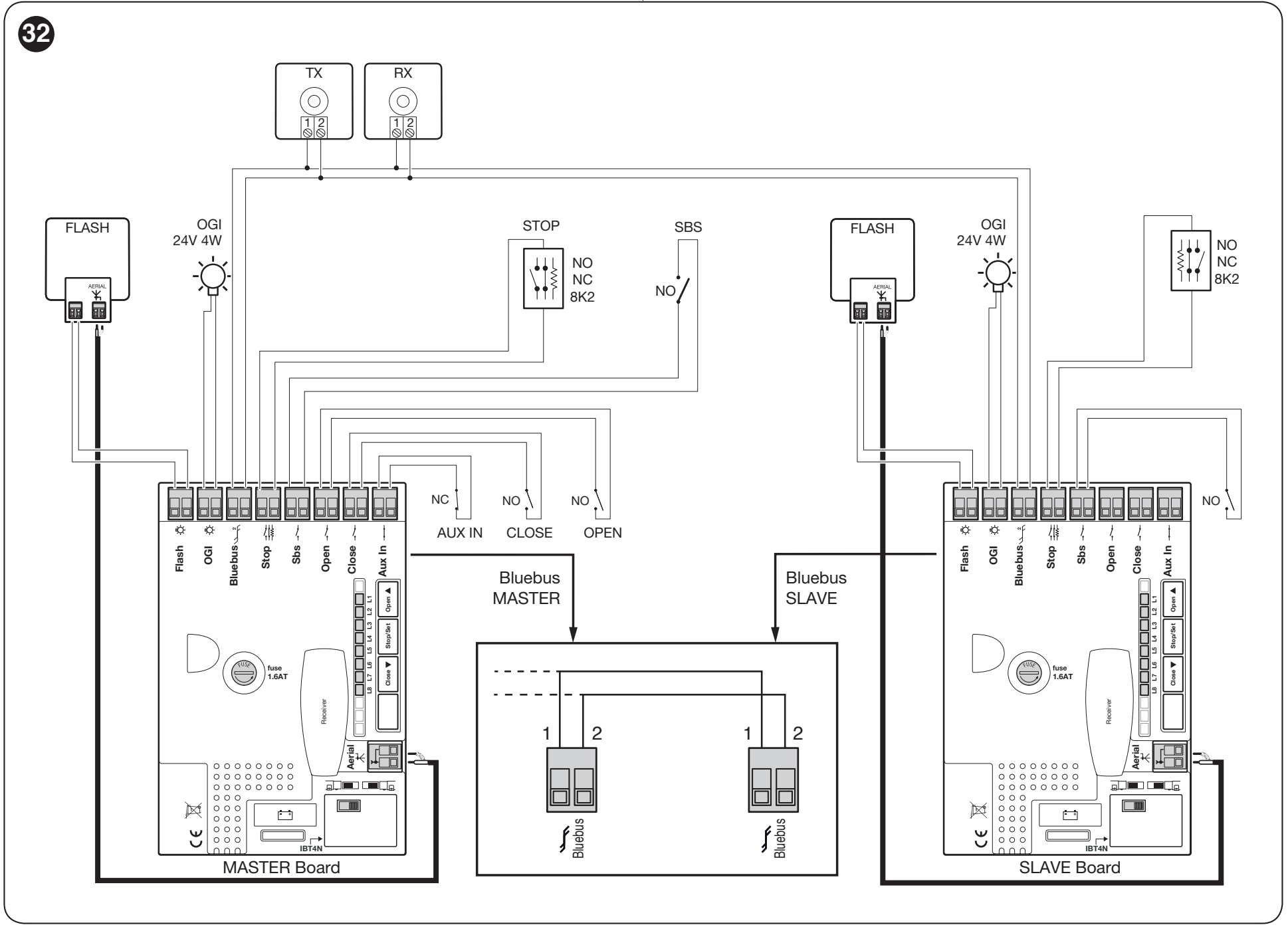

- Master/Slave til to skydeportfløje, der bevæger sig mod hinanden.
Valg af drivmotor og driftsgrænser
RUN1500 er beregnet til én skydeportfløj på op til 1 500 kg og 14 m længde. Vægt, længde og bevægelsesmodstand skal vurderes samlet. Den maksimale vægtangivelse er ikke en anbefaling om at køre enhver port på 1 500 kg med højeste hastighed.
| Hvad skal kontrolleres | Grænse / betingelse |
|---|---|
| Portfløjens vægt | Højst 1 500 kg; antallet af cyklusser og den tilladte hastighed reduceres afhængigt af vægten. |
| Portfløjens længde | Højst 14 m; længden bestemmer det grundlæggende antal cyklusser. |
| Igangsætning | Den nødvendige kraft skal være mindre end halvdelen af 1 000 N, dvs. mindre end 500 N. |
| Jævn bevægelse | Den nødvendige kraft skal være mindre end halvdelen af 560 N, dvs. mindre end 280 N langs hele bevægelsesbanen. |
| Sikkerhedsmargin | NICE anbefaler en kraftreserve på 50 % for at kompensere for øget friktion i dårligt vejr. |
Ved almindeligt valg anbefaler vi også at holde en sikkerhedsmargin i forhold til mål og vægt, vejledende op til 80 % af maksimumværdierne. Det er en vejledning ved valg, ikke en erstatning for måling af den nødvendige kraft, kontrol af vind og tilisning eller opslag i cyklustabellen. Portfløjen skal kunne skubbes jævnt med hånden og må ikke begynde at rulle af sig selv.
Antal cyklusser efter længde
| Portfløjens længde | Cyklusser/time | I træk |
|---|---|---|
| Op til 4 m | 60 | 30 |
| Over 4 til 6 m | 40 | 20 |
| Over 6 til 7 m | 34 | 17 |
| Over 7 til 8 m | 30 | 15 |
| Over 8 til 10 m | 20 | 12 |
| Over 10 til 12 m | 20 | 10 |
| Over 12 til 14 m | 17 | 8 |
Reduktion efter vægt
| Portfløjens vægt | Andel af cyklusser | Maksimal hastighed |
|---|---|---|
| Op til 200 kg | 100 % | V6 |
| Over 200 til 400 kg | 100 % | V6 |
| Over 400 til 500 kg | 95 % | V6 |
| Over 500 til 600 kg | 90 % | V5 |
| Over 600 til 700 kg | 85 % | V5 |
| Over 700 til 800 kg | 80 % | V5 |
| Over 800 til 900 kg | 75 % | V5 |
| Over 900 til 1 000 kg | 70 % | V4 |
| Over 1 000 til 1 200 kg | 65 % | V4 |
| Over 1 200 til 1 350 kg | 60 % | V3 |
| Over 1 350 til 1 500 kg | 55 % | V3 |
Gang værdierne fra den første tabel med andelen fra den anden, og overskrid ikke det beregnede resultat. Én cyklus betyder åbning og lukning. Eksempel: portfløj 5 m / 650 kg: 40 × 0,85 = 34 cyklusser/h, 20 × 0,85 = 17 i træk, maks. V5. Kontinuerlig drift er begrænset til 10 minutter. Ved høje temperaturer kan beskyttelsen begrænse antallet af bevægelser yderligere. Hastighedsindstilling.

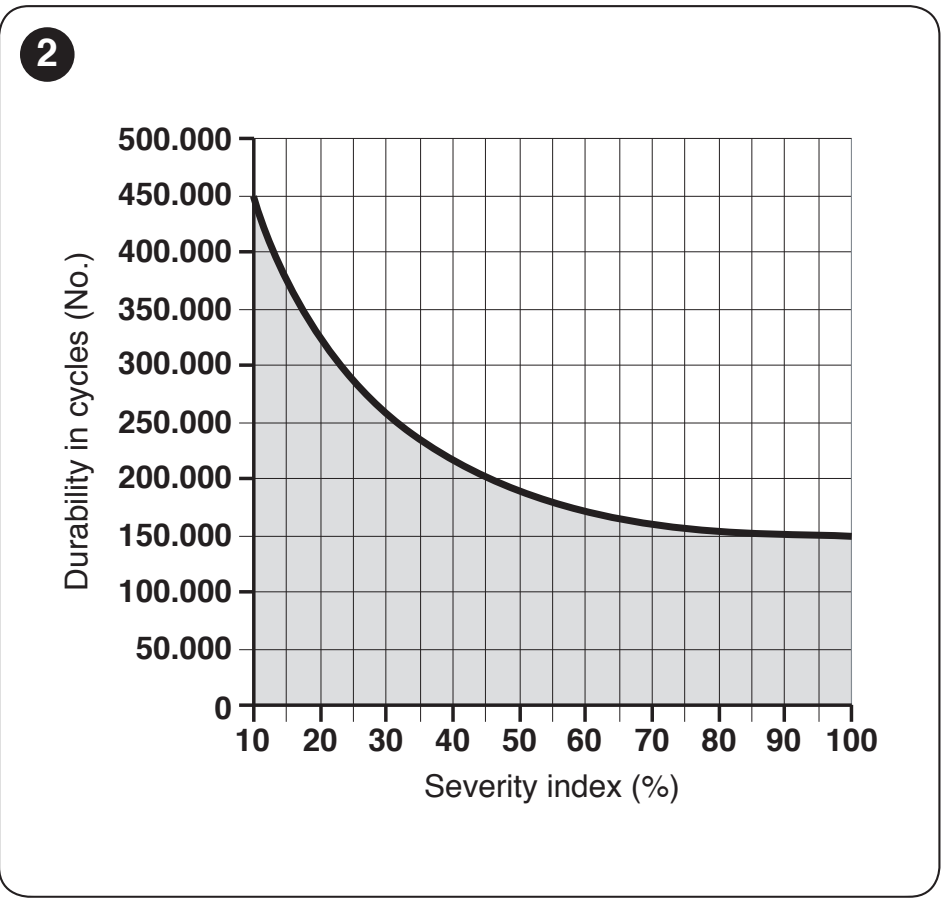

Vejledende levetid
Læg indeksene for længde, vægt og relevante forhold sammen. Find summen på den vandrette akse i grafen, og aflæs det omtrentlige antal cyklusser. Resultatet er et estimat ved regelmæssig vedligeholdelse, ikke en garanti for levetid eller et antal år.
|
Vandret: indeks i %. |
Eksempel: 6,5 m / 450 kg i støvede omgivelser: 10 % + 20 % + 15 % = 45 %, ca. 200 000 cyklusser i grafen. Ved en værdi på intervalgrænsen vælges det højere indeks konservativt til vurderingen. Grafen må ikke udvides ud over det viste område. Drevet må ikke installeres i en sur, saltholdig eller eksplosiv atmosfære; rækken om saltholdighed i tabellen er ikke en tilladelse til sådan anvendelse.
Montering af drev og tandstang
Overlad montering og elektrisk tilslutning til en fagkyndig person. Afbryd strømforsyningen og eventuelt batteri eller solcelleforsyning før indgreb. Porten skal have solide mekaniske endestop, sikring mod afsporing og tilstrækkeligt solid føring. Drevets grænseafbryder erstatter ikke portens mekaniske endestop.
- Kontrollér, at porten bevæger sig jævnt manuelt over hele kørelængden, og grænserne for den nødvendige kraft. Sikr klemfarlige områder, herunder bagsiden af den glidende portfløj.

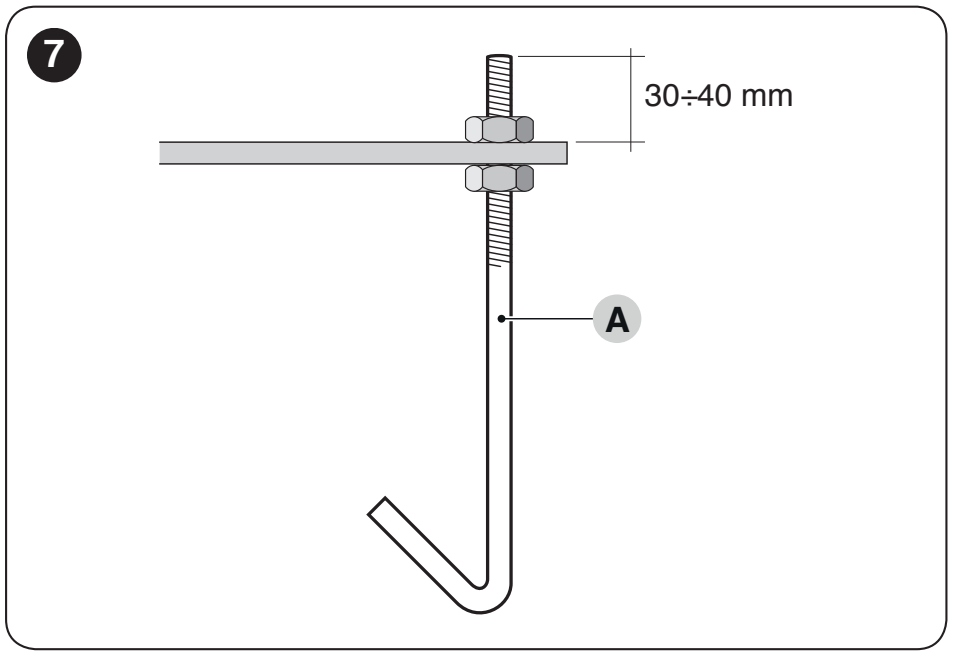

- Vælg et solidt, vandret fundament på et sted, der ikke er udsat for oversvømmelse. Sørg for adgang til nøgle og dæksel. Klargør kabelrør, så de ikke leder vand ind i drevet.

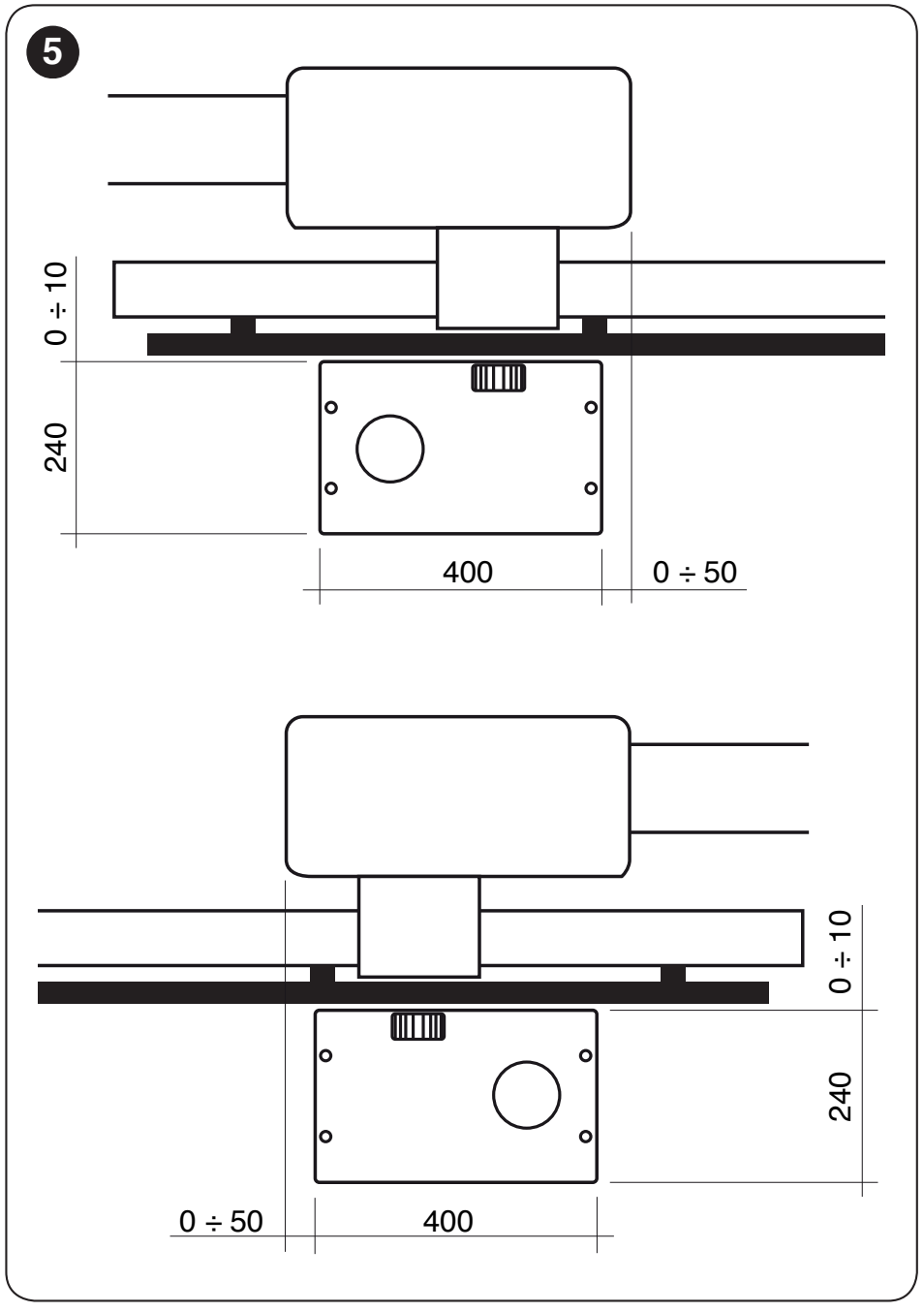

- Placér forankringspladen parallelt med porten i henhold til den originale tegning. Ankergevindet over pladen er ca. 30–40 mm. Lad betonen hærde helt, før den spændes til.
- Monter drevet, og justér det i forhold til portfløjen. Når tandstangen er monteret, strammes fastgørelsen, og møtrikkerne dækkes med de medfølgende hætter.

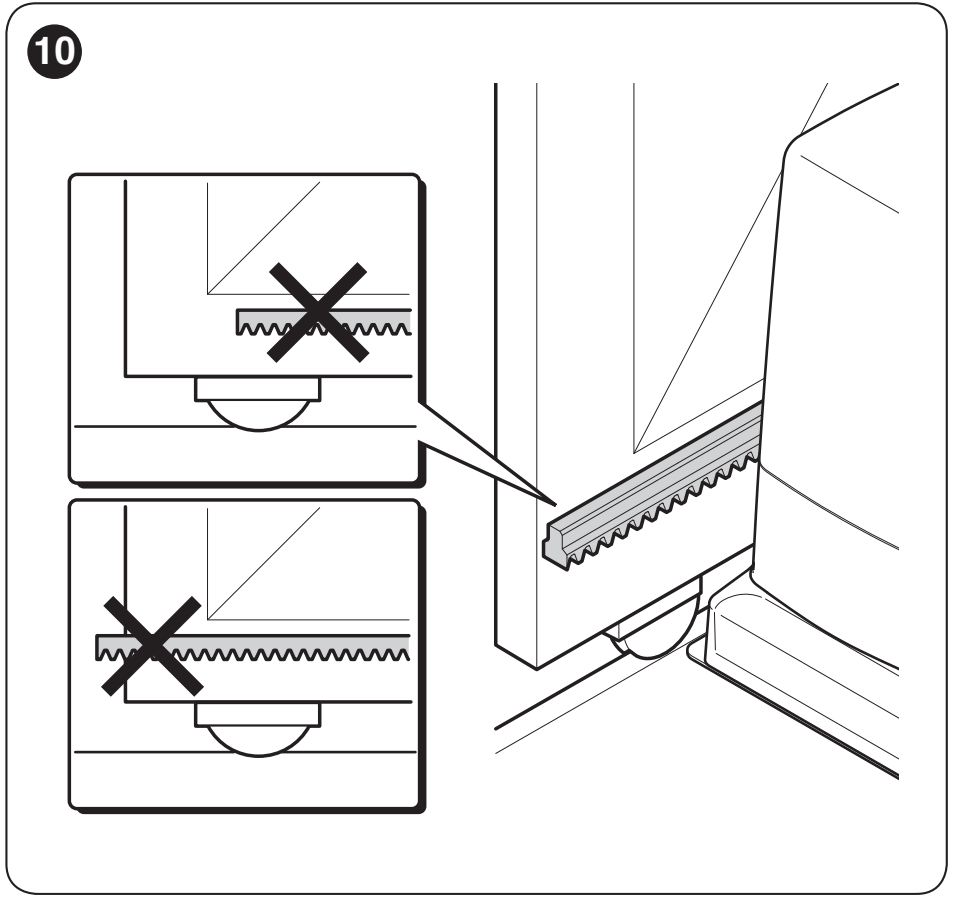

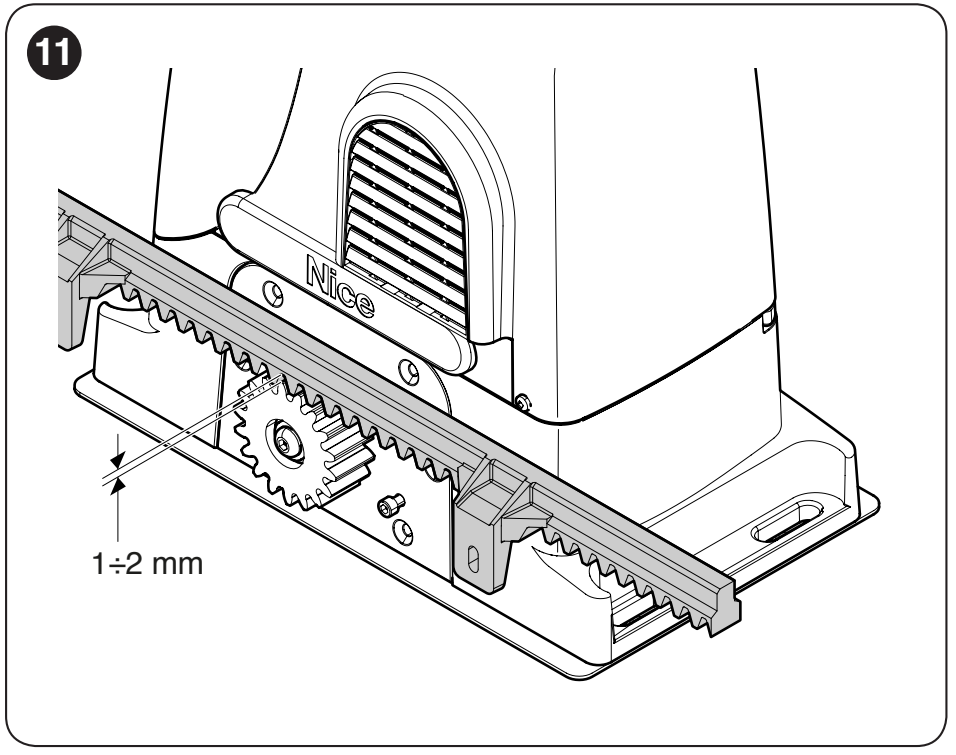

Tandstang – modul 4
Tandhjulet har modul 4, 18 tænder. Tandstangen skal have samme modul og en belastningskapacitet, der passer til portfløjen. Portens vægt må ikke hvile på tandhjulet. Vælg nylon- og stålvarianter ud fra oplysningerne for den konkrete tandstangen, ikke kun ud fra et ensartet modul.
- Frikobl motoren, og placér portbladet mindst 50 cm fra den lukkede endeposition, når tandstangen monteres.
- Fastgør tandstangen til portbladet med egnede beslag; hold hele vejen en afstand mellem tandstangen og tandhjulet på 1–2 mm.
- Sørg for ensartet tandafstand, når delene samles. Kør hele strækningen igennem manuelt, og kontrollér justeringen; sideværts forskydning må højst være 5 mm ifølge producenten.
- Kontrollér igen, at porten bevæger sig frit, at frigangen er korrekt, og at endestopkontakterne fungerer, når du har spændt efter.
Endepositioner – forskelle mellem varianterne
RUN1500 har en elektromekanisk endestopkontakt. Endestoppene på tandstangen aktiverer kontakten i åben og lukket position. Placér dem, så portbladet standser før de faste stop under elektrisk drift, og så kontakten pålideligt skifter, når porten køres manuelt.

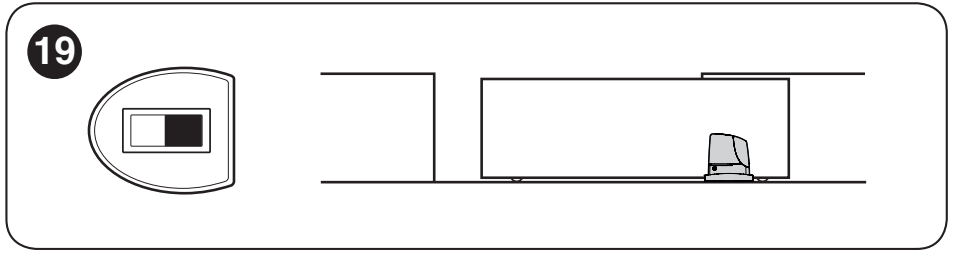

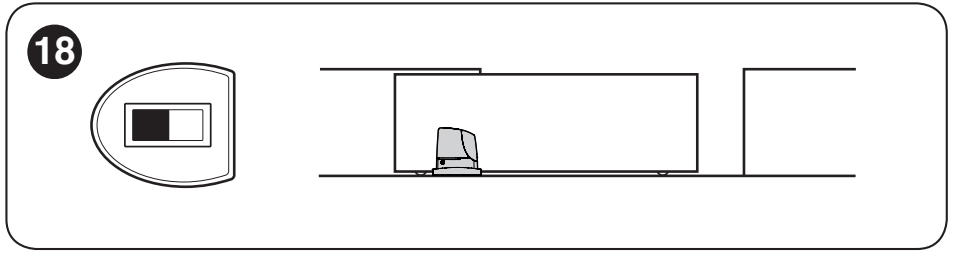

Indstil åbningsretningen med kontakten på printkortet efter drevets orientering, før indlæringen. Afbryd al strømforsyning, før du ændrer retning. Efter indlæring af kørselsstrækningen kontrollér, at hastigheden sænkes cirka 50–70 cm før enden, og at porten standser cirka 2–3 cm før det mekaniske stop. Den faktiske position skal bekræftes ved at afprøve begge retninger.
Kabling
| Formål | Kabel og maksimal længde |
|---|---|
| Netforsyning | 3 × 1,5 mm² op til 30 m. Ved længere føringsvej: 3 × 2,5 mm² samt beskyttelsesjord ved automatikken, som elektrikeren projekterer. |
| Advarselslampe | 2 × 0,5 mm²; 20 m. |
| Antenne | RG58; højst 20 m, anbefalet længde under 5 m. |
| BlueBUS / fotoceller | 2 × 0,5 mm² op til 30 m; ved føringsveje over 30 m og op til 50 m: 2 × 1 mm². |
| Faste sikkerhedslister | 2 × 0,5 mm²; 30 m, tilslutning afhænger af STOP-typen. |
| Bevægelig sikkerhedsliste | 2 × 0,5 mm²; 30 m; overfør signalet til det bevægelige portblad med egnet udstyr, f.eks. FT210B. |
| Nøglekontakt | 2 kabler på 2 × 0,5 mm² eller ét kabel på 4 × 0,5 mm²; 50 m. |

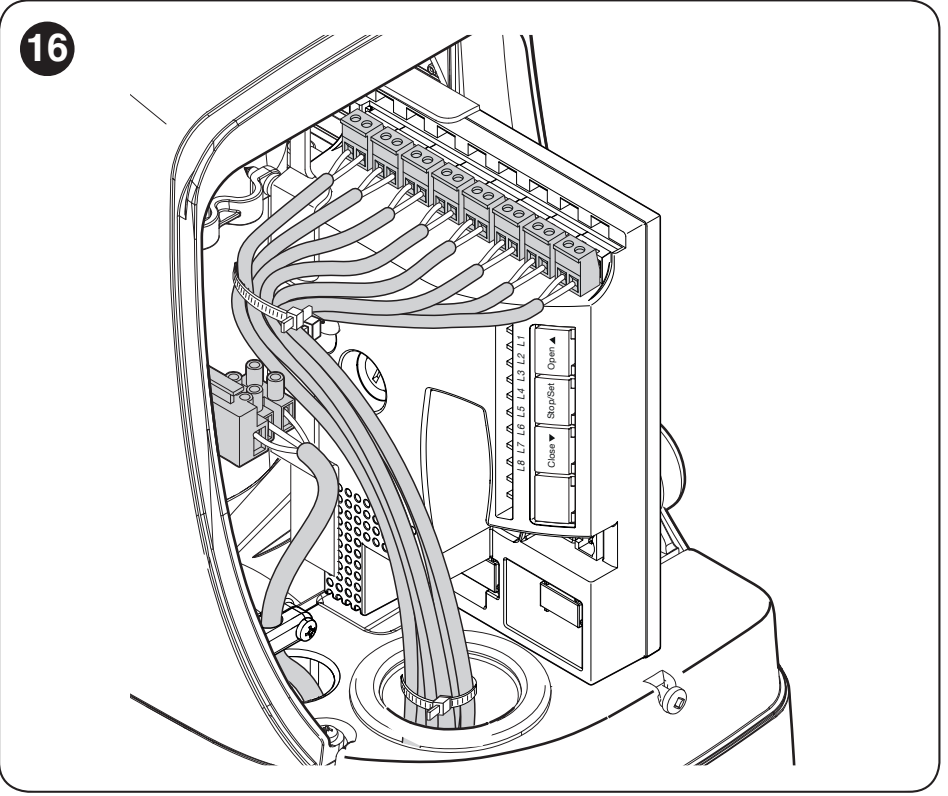

Brug kabler, der er egnede til de pågældende omgivelser. Efterlad cirka 20–30 cm kabelreserve i drevet, og fastgør kablerne, så de ikke rives løs fra klemmerne. Netledningen skal have en beskyttelsesleder og mulighed for fuldstændig og sikker afbrydelse.
Tilslutning og orientering på printkortet

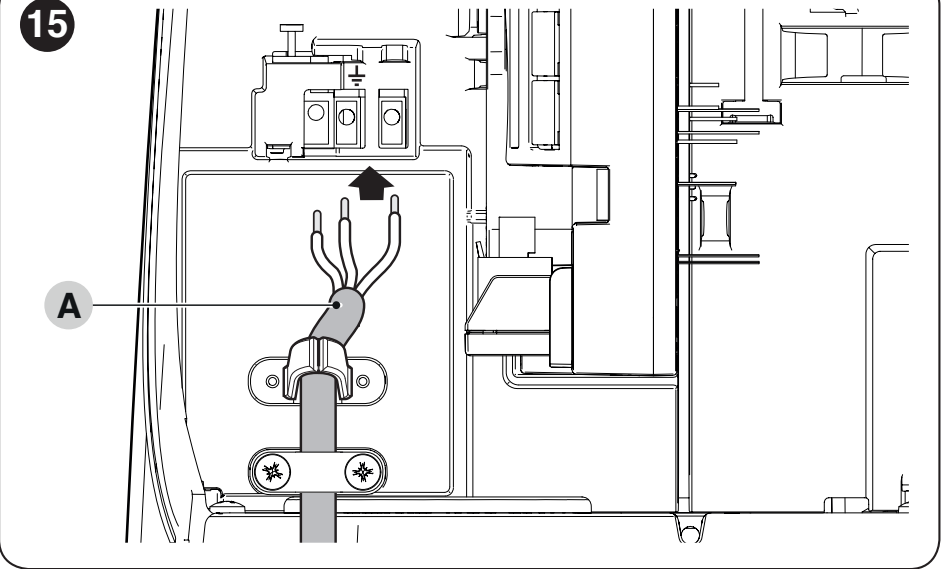

Drevets forsyningsspænding er 230 V AC; selve motoren er 24 V DC. Tilslut ikke netspænding til lavspændingsklemmerne eller BlueBUS. Printkortet har knapperne OPEN, STOP/SET og CLOSE, LED'erne L1–L8, et SM-modtagerstik og et BusT4-interface via IBT4N.

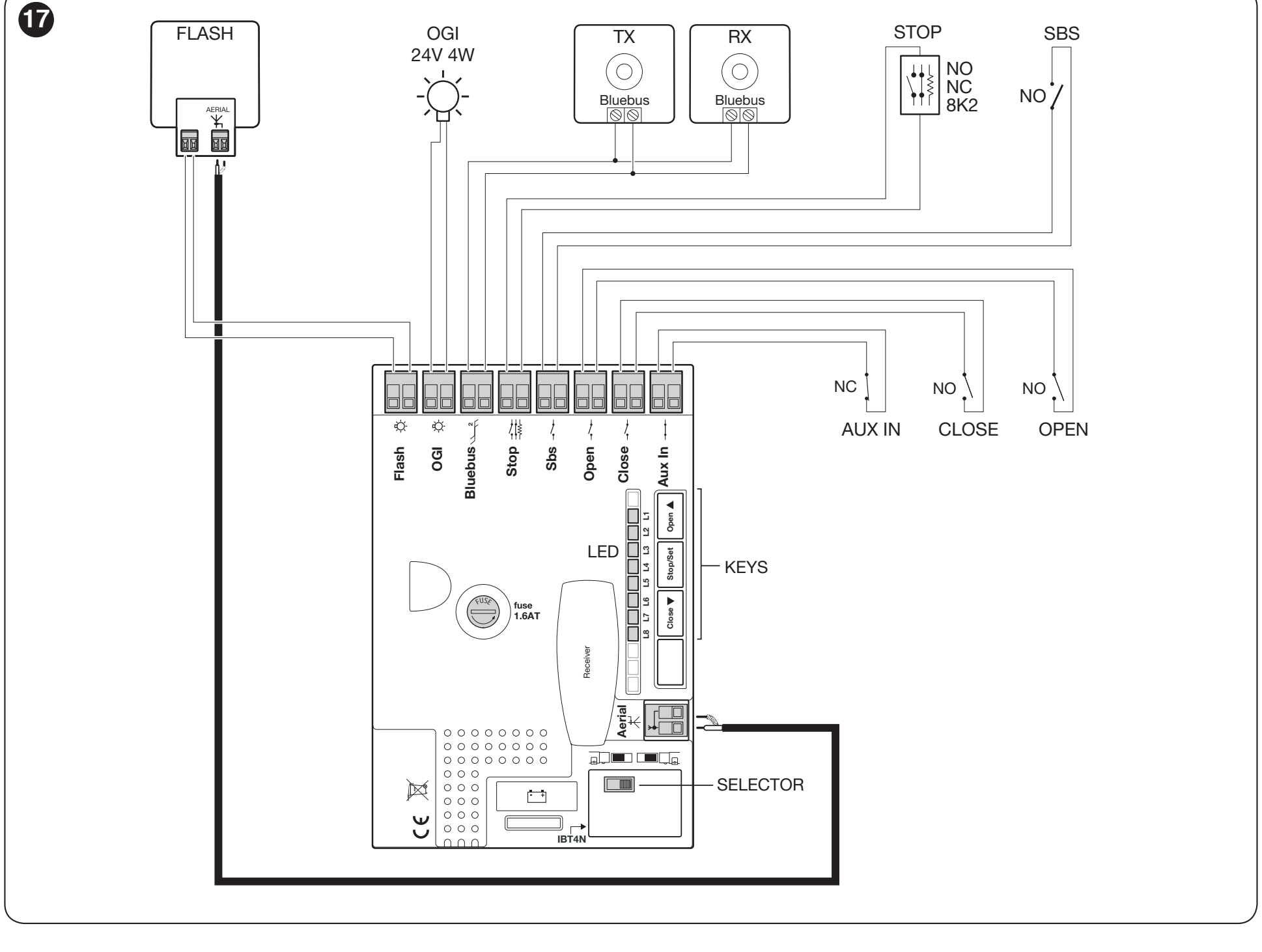

Tilslutningsdiagram
FLASH = advarselslampe; OGI = programmerbar udgang; TX/RX = sender og modtager til fotocelle; Aerial = antenne; Receiver = fjernbetjeningsmodtager; Selector = retningsvælger. Klemmenes betegnelser er de samme som på printkortet.
| Klemme | Tilslutning og vigtig betingelse |
|---|---|
| FLASH | Udgang til én eller to advarselslamper med 12 V-pære, maks. 21 W, afhængigt af producentens tilslutningsdiagram. Til LED-udstyr skal du bruge en kompatibel ELDC. Advarselslampe og antenne. |
| OGI | 24 V DC (−30 % / +50 %), maks. 4 W; funktionen indstilles via II/L4. Fabriksindstillingen er radioens udgang 3, ikke automatisk en indikatorlampe for åben port. Rækkefølgen for +/− på denne udgang er ikke angivet i diagrammet; udled den ikke fra hjælpestrømforsyningen. |
| BlueBUS | Tolederforsyning og kommunikation til kompatibelt tilbehør. Fotoceller tilsluttes parallelt uden polaritet. |
| STOP | Sikkerhedsindgang, NO, NC eller 8,2 kΩ; typen registreres under indlæringen. En ændring af tilstanden standser bevægelsen og starter en kort tilbagekørsel. |
| SbS | Trinvis kommando via en potentialfri NO-kontakt; funktionen afhænger af II/L2. |
| OPEN | Åbning via en potentialfri NO-kontakt. |
| CLOSE | Lukning via en potentialfri NO-kontakt. Hvis I/L7 ON, er der tale om delvis åbning. |
| Aux In | Hjælpe- indgang, fabriksindstillet som NC med STOP-funktion. Omprogrammering via Oview. Det er ikke en strømudgang til tilbehør. |
| ANTENNA / Aerial | Koaksialkablets midterleder og skærm tilsluttes som vist i det oprindelige diagram; dette er ikke en +/−-strømforsyning. |

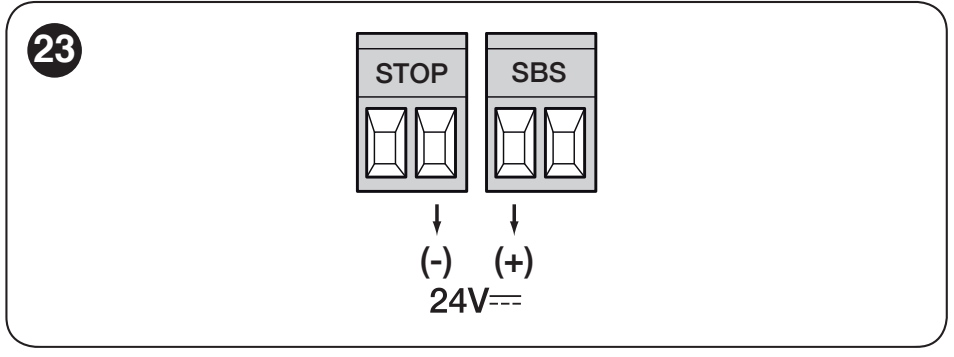

Hjælpestrømforsyning – præcis polaritet
Når stikket vender som vist på det følgende billede: højre klemme i STOP-parret = minus (−), venstre klemme i SbS-parret = plus (+). Hjælpeudgangen er 24 V DC, −30 % / +50 %, maks. 100 mA i alt. Tilslut tilbehørets + til forsyningens + og tilbehørets − til forsyningens −; dets styrekontakt NO/COM forbliver separat.
Polernes rækkefølge gælder for dette hjælpeudtag. Overfør den ikke til FLASH, OGI, antennen eller BlueBUS. Et modul med højere strømforbrug skal have en egnet, separat strømforsyning; dets potentialfri kontakt tilsluttes SbS. Aux In bruges ikke til strømforsyning.

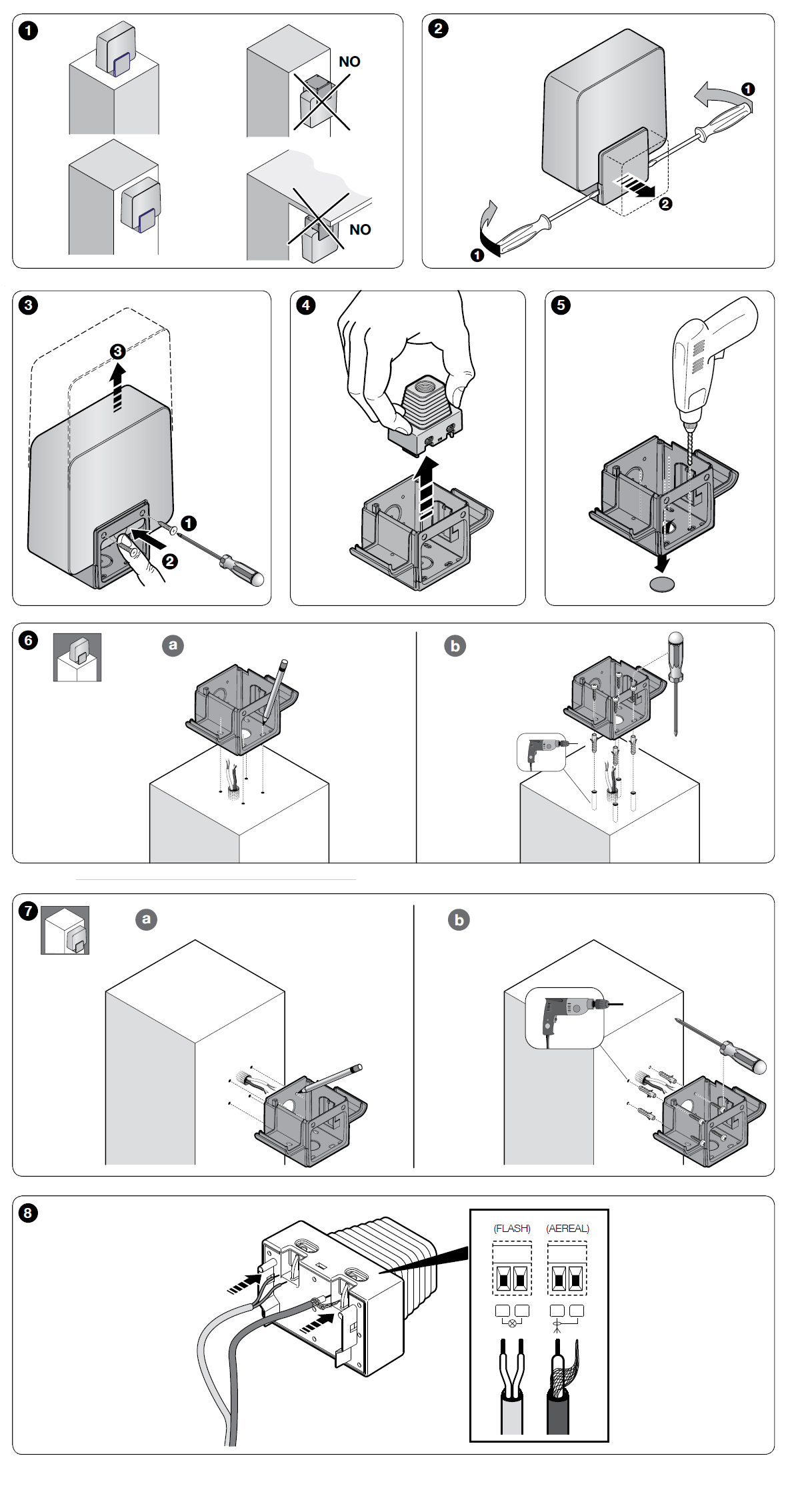

ELDC-advarselslampe og antenne
ELDC har en lavspændingsindgang til lys på 12–36 V DC, som tilsluttes FLASH. Detaljen nedenfor viser forskellen på lysparret og antenneparret. Tilslut ikke 230 V til lysparret. I den viste tilslutning angiver producenten ikke rækkefølgen for +/− på lysparret; brug ikke polariteten fra hjælpeudgangen STOP/SbS her.
Antenne
Tilslut ELDC-antennen eller ABFKIT tilslut den med et separat RG58-kabel til antenneindgangen: midterlederen til signalets symbol og skærmen til skærmsymbolet som vist på diagrammet. Tilslut ikke antenneledningerne til strømforsyningens to ledere. Antennen skal passe til modtagerens frekvens.
Nøglekontakt, relæ og styreindgange
Til SbS, OPEN og CLOSE skal der bruges potentialfrie NO-kontakter. Ved EKS eller et relæmodul forbindes COM og NO på den valgte kontakt med det pågældende indgangspar. Kontakterne har ingen +/−-poler. Tilfør ikke strøm til indgangene fra modulet. Med en permanent OPEN-kontakt kan porten forblive åben som ved brug af en timer; drevets netforsyning skal ikke afbrydes til dette formål.
STOP og sikkerhedskant
| Enhedstype | Tilslutningsprincip |
|---|---|
| NO-kontakter | Parallelt. |
| NC-kontakter | I serie. |
| To kanter på 8,2 kΩ | Ifølge producenten kan de tilsluttes parallelt; ved mere end to tilsluttes de i kaskade med én afslutningsmodstand på 8,2 kΩ. |
| Kombination af NO / NC | Parallelle grene; i NC-grenen tilsluttes en modstand på 8,2 kΩ i serie i henhold til den godkendte tilslutning. |
Potentialfrie kontakter og passive modstandskanter har ingen strømforsyningspoler +/−. En elektronisk kant kan kræve sin egen strømforsyning – se vejledningen til den. Efter hver ændring af tilslutningen skal du udføre indlæring af enheder og en sikkerhedstest. En NO/NC-tilslutning alene garanterer ikke samme fejldiagnosticering som en modstandskant. Omgå ikke sikkerhedsindgangen for at fjerne en fejl.

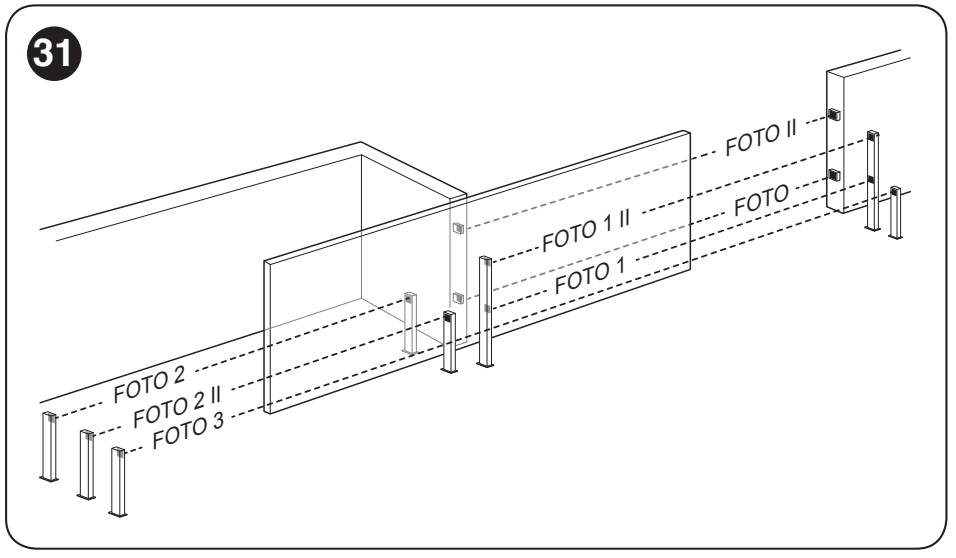

BlueBUS-fotoceller
For eksempel EPMB: tilslut både TX- og RX-enheden parallelt til de samme to BlueBUS-ledere. Der er ingen plus- og minuspol. TX og RX i ét par skal have samme jumperindstilling og adresse; det næste par skal have en anden understøttet adresse. Gentag efter tilføjelse eller fjernelse af en enhed indlæringen.
| Paradresse | Beskyttet bevægelse / placering |
|---|---|
| FOTO | Ydre par ca. 50 cm; stopper og vender bevægelsen under lukning. |
| FOTO II | Ydre par ca. 100 cm; beskyttelse under lukning. |
| FOTO 1 | Indre par ca. 50 cm; beskyttelse under lukning. |
| FOTO 1 II | Indre par ca. 100 cm; beskyttelse under lukning. |
| FOTO 2 | Ydre par til beskyttelse under åbning. |
| FOTO 2 II | Indre par til beskyttelse under åbning. |
| FOTO 3 | Par på tværs af hele bevægelsesområdet; samtidig brug med FOTO II kræver korrekt indbyrdes placering af TX/RX. |
Den præcise jumperindstilling findes på kortet EPMB – jumperoversigt. Kontrollér efter indstillingen den optiske justering og hvert pars reaktion i den beskyttede retning. Ved almindelig sikkerhedskonfiguration må et par ikke ændres til en åbningskommando ved at klippe forbindelse A over.
EPMOW kræver IBW og kan ikke erstatte et kablet par uden ekstra udstyr. FT210B med batteridrevet sender på den bevægelige portfløj overfører tilstanden fra modstandskanten til BlueBUS; tilslutning og adressering følger vejledningen til FT210B.
Første opstart og indlæring
- Kontrollér monteringen, endestopkontakterne, jordforbindelsen og tilslutningen. Portfløjen skal stå omtrent midt på bevægelsesbanen, og motoren skal være låst.
- Tilslut strømforsyningen. BlueBUS skal blinke cirka én gang i sekundet, og TX/RX-fotocellerne skal vise aktivitet; FLASH og OGI skal være slukket. Ved fejl skal strømmen afbrydes, og tilslutningen kontrolleres.
- Udfør indlæring af enheder, derefter indlæring af bevægelsesbanen og til sidst test. Hele området skal være frit under bevægelsen.

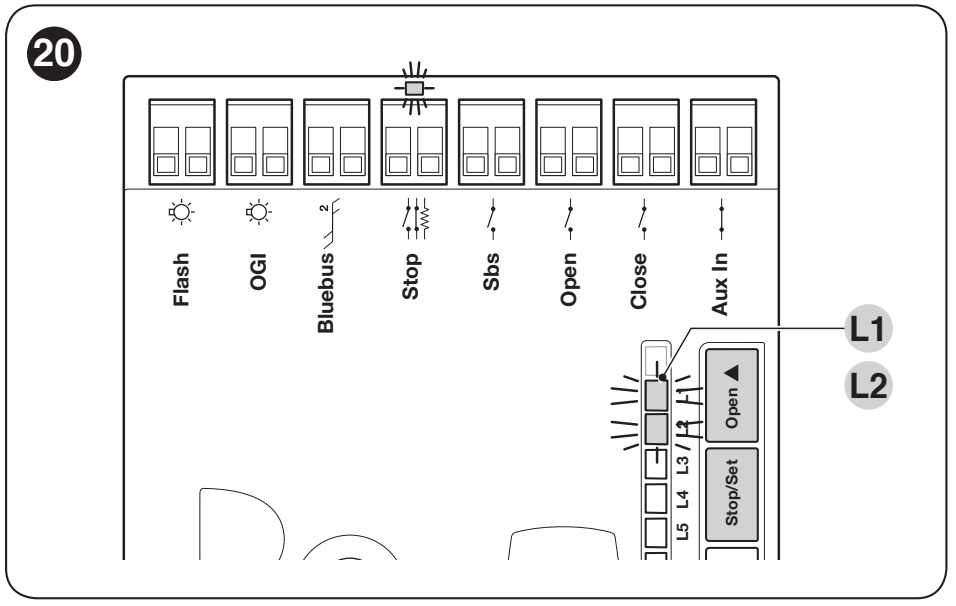

Indlæring af enheder – OPEN + STOP/SET
- Tryk på og hold OPEN og STOP/SET samtidigt i ca. 3 sekunder.
- Slip knapperne, når L1 og L2 begynder at blinke hurtigt.
- Vent, til indlæringen er fuldført. STOP-LED'en skal lyse, og L1/L2 skal holde op med at indikere indlæring. L1–L8 viser derefter funktionernes status.
Udfør også dette trin, selvom der ikke er tilsluttet sikkerhedstilbehør. Hvis L1/L2 blinker, er genkendelsen ikke fuldført; fortsæt ikke direkte til indlæring af bevægelsesbanen.

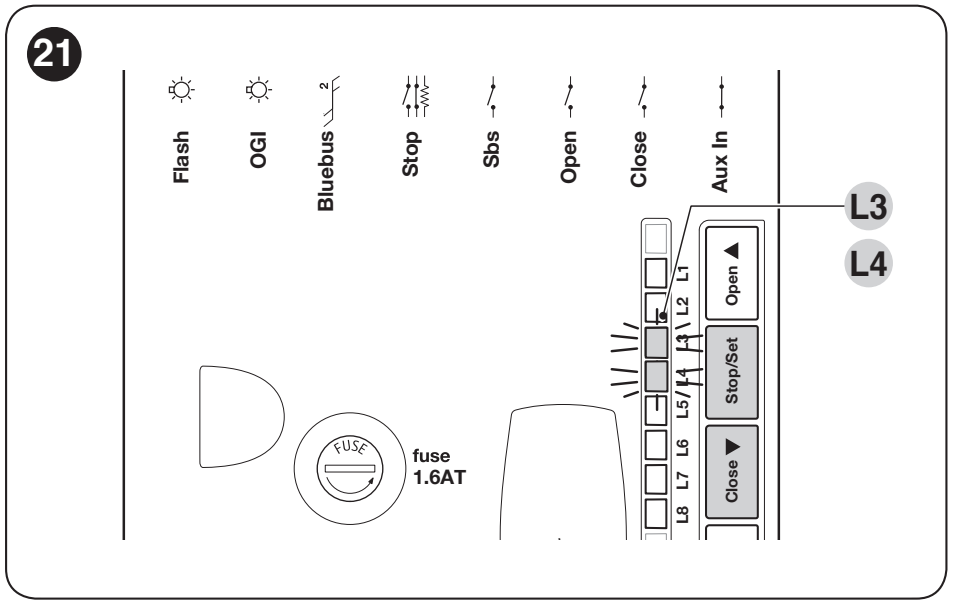

Indlæring af bevægelsesbane – CLOSE + STOP/SET
- Når enhederne er blevet genkendt korrekt, skal du trykke på og holde CLOSE og STOP/SET i ca. 3 sekunder.
- Slip knapperne, når motoren starter. Den første bevægelse skal være åbning. Hvis porten lukker, skal du trykke på STOP/SET, afbryde strømmen, korrigere retningskontakten og gentage proceduren.
- Drevet åbner porten frem til endestopkontakten og lukker den derefter. Vent, til hele indlæringen er fuldført, og hold øje med eventuelle diagnostiske signaler.
- Åbn og luk porten helt flere gange. Kontrollér nedbremsningen og endepositionerne, og sørg for, at motoren ikke støder mod et fast anslag.
Test og overdragelse
- Kontrollér, at monteringen sidder fast, og at manuel frikobling fungerer. Ved testen skal portfløjen kunne skubbes manuelt i begge retninger med en kraft på højst 390 N; samtidig skal den overholde de strengere krav til den nødvendige kraft ved valg af drev.
- Afprøv hvert fotocellepar og hver sikkerhedskant separat. Ved ændring af tilstanden signalerer BlueBUS med to hurtige blink; kontrollér også, at portfløjen reagerer korrekt.
- Få målt kræfterne fagmæssigt efter justering af følsomheden og efter enhver ændring, der kan påvirke sikkerheden. Det er ikke nok alene at overholde vægtgrænsen og montere fotoceller.
- Udlever vejledningen, dokumentationen for hele automatiseringen, anvisninger til frikobling og en vedligeholdelsesplan. Overdrag ikke porten, før sikkerhedstesten er fuldført.
Programmering af styreenheden

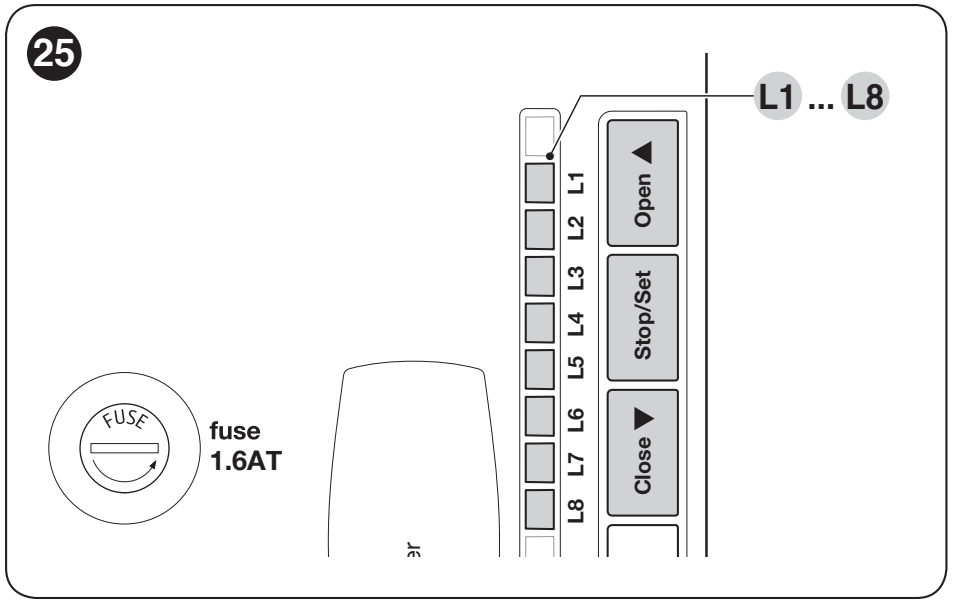

OPEN / CLOSE flytter LED-valget; STOP/SET bekræfter eller åbner programmeringen, hvis knappen holdes nede. Ved normal drift bruges de til at åbne, stoppe og lukke. Skift indstillinger, mens porten står stille. Gentag testen efter ændring af kraft, hastighed eller sikkerhedsanordningernes funktion.
Niveau I – aktivering og deaktivering af funktioner
- Hold STOP/SET nede, indtil L1 begynder at blinke, ca. 3 sekunder; slip derefter.
- Vælg funktionens LED med OPEN eller CLOSE.
- Tryk kort på STOP/SET. Et kort blink betyder OFF, et længere blink ON.
- Skift eventuelt den næste funktion. Hvis der ikke trykkes på nogen knap i ca. 10 sekunder, afsluttes programmeringen, og ændringerne gemmes.
| LED – funktion og betydning | Status |
|---|---|
| L1 – Automatisk lukning ON: Lukker efter åbning, når pausen indstillet under II/L1 er gået. OFF: Automatisk lukning deaktiveret. | Fabriksindstilling: OFF ON = aktiveret OFF = deaktiveret |
| L2 – Lukning efter fotocelle ON: Lukker 5 sekunder efter, at fotocellen er blevet fri. Hvis automatisk lukning ikke er aktiveret, gennemføres åbningen først; hvis den er aktiveret, kan fotocellens frigivelse afkorte åbningen. STOP annullerer denne sekvens. | Fabriksindstilling: OFF ON = aktiveret OFF = deaktiveret |
| L3 – Luk altid ON: Når strømforsyningen genoprettes, registrerer styringen en åben port og starter lukningen efter 5 sekunders forvarsling. OFF: Udfører ikke denne genopretning. | Fabriksindstilling: OFF ON = aktiveret OFF = deaktiveret |
| L4 – Standby ON: Ca. et minut efter bevægelsen er afsluttet, slukkes BlueBUS og indikatorerne, bortset fra BlueBUS' langsomme blink; funktionen genoptages ved en kommando. Nyttig ved batteri- eller solcelleforsyning. | Fabriksindstilling: OFF ON = aktiveret OFF = deaktiveret |
| L5 – Startspids ON: Ved start bruges den maksimale kraft i stedet for en jævn acceleration. Efter starten gælder II/L5. OFF: Jævn start. | Fabriksindstilling: OFF ON = aktiveret OFF = deaktiveret |
| L6 – Forvarsling ON: Blinklyset blinker 3 sekunder før bevægelsen begynder. OFF: Begynder at blinke, når bevægelsen starter. | Fabriksindstilling: OFF ON = aktiveret OFF = deaktiveret |
| L7 – CLOSE som delvis åbning ON: CLOSE-indgangen styrer delvis åbning i henhold til II/L6. OFF: CLOSE-indgangen lukker porten. | Fabriksindstilling: OFF ON = aktiveret OFF = deaktiveret |
| L8 – Slave-tilstand ON: Sekundær motor i et par; kommandoer og bevægelser styres af Master. OFF: Selvstændig/hovedstyring. | Fabriksindstilling: OFF ON = aktiveret OFF = deaktiveret |
Niveau II – parameterværdier
- Hold STOP/SET nede, indtil L1 blinker, og slip. Vælg parameterens indgangs-LED med OPEN/CLOSE.
- Tryk på STOP/SET igen, og hold knappen nede. Efter ca. 3 sekunder lyser værdiens LED.
- Hold fortsat STOP/SET nede, og vælg værdien med OPEN/CLOSE.
- Slip STOP/SET. Vent ca. 10 sekunder uden at trykke på noget for at gemme og afslutte.
| Indgangs-LED – navn og beskrivelse | Indstillings-LED – værdi |
|---|---|
| L1 – Pausetid Pause før automatisk lukning; kræver I/L1 ON. | L1 – 5 s L2 – 15 s L3 – 30 s (fabriksindstilling) L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – SbS-funktion Rækkefølgen af kommandoer for trinvis indgang og den tilhørende radiokanal. | L1 – Åbn – stop – luk – stop L2 – Åbn – stop – luk – åbn (fabriksindstilling) L3 – Åbn – luk – åbn – luk L4 – Etageejendom: Ignorerer den næste kommando under åbning L5 – Etageejendom 2: En kommando på over 2 s stopper L6 – SbS 2: En kommando på under 2 s giver delvis åbning; over 2 s giver fuld åbning L7 – Konstant betjening L8 – Halvautomatisk åbning, lukning ved vedvarende aktivering |
| L3 – Motorhastighed V1–V6 er stigende hastigheder; overskrid ikke grænsen for portens vægt. | L1 – V1 meget langsom L2 – V2 langsom L3 – V3 middel L4 – V4 hurtig (fabriksindstilling) L5 – V5 meget hurtig L6 – V6 ekstremt hurtig L7 – Åbning V4, lukning V2 L8 – Åbning V6, lukning V4 |
| L4 – OGI-udgangens funktion Programmerbar udgang 24 V / 4 W. Indikator for åben port fås kun ved værdien L1. | L1 – Indikator for åben port L2 – Aktiv, når porten er lukket L3 – Aktiv, når porten er åben L4 – Radiooutput 2 L5 – Radiooutput 3 (fabriksindstilling) L6 – Radiooutput 4 L7 – Vedligeholdelsesindikator L8 – Elektrisk lås |
| L5 – Motorkraft Indstil kraftgrænserne til det nødvendige minimum, og kontrollér dem ved kraftmåling. | L1 – Ekstremt let port L2 – Meget let port L3 – Let port L4 – Middeltung port L5 – Mellemtung port (fabriksindstilling) L6 – Tung port L7 – Meget tung port L8 – Ekstremt tung port |
| L6 – Delvis åbning Afstand for delvis åbning; højst svarende til den faktisk indlærte bevægelsesbane. | L1 – 0,5 m L2 – 1 m L3 – 1,5 m L4 – 2 m (fabriksindstilling) L5 – 2,5 m L6 – 3 m L7 – 3,4 m L8 – 4 m |
| L7 – Vedligeholdelsesadvarsel Grænse for antal manøvrer; den automatiske værdi tager højde for kraft og bevægelsens længde. | L1 – Automatisk L2 – 1 000 manøvrer L3 – 2 000 manøvrer (fabriksindstilling) L4 – 4 000 manøvrer L5 – 7 000 manøvrer L6 – 10 000 manøvrer L7 – 15 000 manøvrer L8 – 20 000 manøvrer |
| L8 – Fejlhistorik Aflæsning af de seneste otte manøvrer; dette ændrer eller sletter ikke hukommelsen. | L1 – Seneste manøvre L2 – 2. seneste L3 – 3. seneste L4 – 4. seneste L5 – 5. seneste L6 – 6. seneste L7 – 7. seneste L8 – 8. seneste |
Indstilling af hastighed og kraft erstatter ikke fjernelse af friktion eller en forhindring. Når OGI bruges som portindikator, er den slukket, når porten er lukket, lyser, når den er åben, blinker langsomt under åbning og hurtigt under lukning. Ved låsefunktionen skal enheden passe til udgangens spænding og grænseværdier.
Lang SbS-kommando – forbliv åben
En SbS-kommando på over 2 s åbner porten og lader den stå åben, f.eks. ved hjælp af en timer. Gælder, så længe SbS-indgangen ikke er omprogrammeret til en lukkefunktion. Til almindelig styring med et relæmodul skal du vælge en kort impuls; en vedvarende aktivering kan ændre den forventede funktion.
Fjernbetjening, BusT4 og backup
Modtageren monteres, mens strømmen er afbrudt, i SM-stikket. Den separate motorenhed leveres uden radiomodtager; i de angivne RUN1500-sæt er OXIBD. Valget af fjernbetjening afhænger af modtageren og den indstillede kodningsfamilie, ikke kun af frekvensen.
| Modtager | Valg af fjernbetjening |
|---|---|
| OXIBD | Fjernbetjeninger MYGO2, MYGO4, MYGO8, DOMIW3C, ON3EBD afhængigt af den understøttede envejstilstand eller tovejstilstand. Kontrollér den indstillede hukommelsesfamilie for ældre fjernbetjeninger. |
| OXI | Envejsstyring med O-Code / FloR, f.eks. ON2E, ON4E, ON9E, INTI2, FLO2RE, FLO2R-S. Modtageren understøtter også andre kodningsfamilier; kontrollér familien for den allerede lagrede hukommelse, når du tilføjer en fjernbetjening. |
| SMXI | Envejsmodtager med FloR-kodning, f.eks. FLO2RE, FLO2R-S. SMXIS er en anden modtager til Smilo; forveksl ikke disse betegnelser og fjernbetjeninger. |
| OXILR | Lang rækkevidde med egnede LR-sendere, f.eks. ON3ELR. LR-fordelene gælder med den tilhørende LR-fjernbetjening. |
Radiokommandoer
| Modtagerudgang | Styrekortets kommando |
|---|---|
| 1 | SbS – trinvis kommando |
| 2 | Delvis åbning |
| 3 | Åbning |
| 4 | Lukning |
Følg den konkrete modtagers anvisninger for parring og sletning af fjernbetjeninger; motorens knapper er ikke knapper til radiomodtagerens hukommelse. Vejledning til parring af NICE-fjernbetjeninger og databladet for den valgte modtager beskriver de relevante fremgangsmåder. Afprøv hver knap og dens faktiske kommando efter lagring.
BusT4 / IBT4N og Aux In
Oview tilsluttes via IBT4N til BusT4; den gør det muligt at konfigurere, diagnosticere og administrere kompatibel styring. BIDI-WIFI er først og fremmest et programmerings- og diagnosticeringsinterface. Når du vælger et modul til almindelig styring via mobiltelefon, skal du kontrollere tilslutningsmetode, rækkevidde og antal brugere. BiDi-ZWave bruges til at tilslutte en kompatibel motor til Z-Wave-systemet. Vælg begge moduler ud fra den faktisk monterede version af styrekortet og det relevante Opera-interface. BusT4 er ikke et par strømforsyningsklemmer. Forbind ikke stikket til BlueBUS eller antennen.
Aux In er fra fabrikken en NC-sikkerhedsindgang med STOP-funktion; via Oview kan den tildeles en anden funktion. Efter ændringen skal portens reaktion kontrolleres. Strømforsyning til det eksterne relæ håndteres separat i henhold til polaritet og grænsen på 100 mA.
Backupbatteri og Solemyo
Til den kompatible RBA3R10 kan den oprindelige PS124 eller den aktuelle PSS124 bruges med det korrekte medfølgende kabel til R10. Tilslut først batteriet, når monteringen og programmeringen er afsluttet, og netstrømmen er afbrudt. Brug det dertil beregnede stik, og placér batteriet beskyttet i drevet; tilslut ikke batteriet til motorklemmerne, FLASH eller BlueBUS.
Efter tilslutningen skal funktionen afprøves både med netstrøm og batteri. Antallet af bevægelser afhænger af belastning, temperatur, batteriets alder og opladningsniveau. I et Master/Slave-par skal hver motor have sit eget batteri.
Ved solcelleanlæg Solemyo skal den beregnede tilslutning bruges, og energibalancen kontrolleres. Når drevet forsynes fra Solemyo, må det ikke samtidig være tilsluttet elnettet. Det er nyttigt at bruge Standby I/L4.
To skydelåger, der kører mod hinanden – Master/Slave
Et par kompatible RUN1500-drev kan styre to skydelåger, der kører mod hinanden. Hver låge skal selv overholde vægt- og driftsgrænserne. To motorer forhøjer ikke grænsen for den enkelte låge.
Forbind kortene i rækkefølgen 1 Master → 1 Slave og 2 Master → 2 Slave i overensstemmelse med stikkenes orientering i diagrammet. Tallene 1/2 angiver her positioner, ikke universelle strømforsyningspoler +/−. Almindelige BlueBUS-fotoceller er fortsat uden polaritet.
- Montér begge motorer, og indstil deres modsatte åbningsretninger efter lågefløjenes geometri.
- Tilslut kortene som vist i diagrammet, mens strømmen er afbrudt. Fælles enheder og radiomodtageren tilsluttes Master.
- Tænd for strømmen, og indstil på slavemotoren I/L8 Slave ON.
- Indlæs først enhederne på Slave og derefter på Master. Indlær kørelængden på Master.
- Afprøv samspillet, alle sikkerhedsreaktioner og begge lågefløjes endestillinger.
Slave kan have sin egen FLASH, OGI, STOP og SbS; dens SbS åbner kun Slave-lågefløjen. OPEN, CLOSE og Aux In bruges ikke på Slave. Standby, spidsbelastning, Slave, OGI og kraft kan indstilles uafhængigt, og dens fejlhistorik kan aflæses. Ved backup skal hver motor have sit eget batteri.
Fejlfinding og problemløsning
Ved en fejl skal du først tælle de hurtige blink fra FLASH: blinkgruppen gentages efter en pause på cirka ét sekund. Normal blinkning under bevægelse er cirka 0,5 s tændt / 0,5 s slukket. Afbryd alle strømforsyninger før reparation.
| Blink | Betydning og næste trin |
|---|---|
| 1 | BlueBUS Enhed ændret eller ikke genkendt; kontrollér ledningsføringen, adresserne og indlæringen. |
| 2 | Fotocelle Fjern forhindringen, rengør og justér optikken; kontrollér adressen og den beskyttede retning. |
| 3 | Kraftbegrænsning Kontrollér den manuelle bevægelse, friktion og endestop. Justér først derefter eventuelt kraften og mål sikkerhedskræfterne igen. |
| 4 | STOP Kontrollér kontaktstatus eller sikkerhedskant og STOP-tilslutningen. |
| 5 | Interne parametre Vent mindst 30 s, og gentag kommandoen. Hvis fejlen fortsætter, skal styringen serviceres. |
| 6 | Manøvrelimit Styrekortet har begrænset driften; vent, til det er kølet af, og kontrollér det tilladte antal cyklusser. |
| 7 | Internt elektrisk kredsløb Afbryd alle strømkilder i nogle sekunder, og gentag testen. Hvis fejlen gentager sig, skal produktet serviceres. |
| 8 | Vedvarende kommando Kontrollér, om OPEN er aktiveret, eller om en timer er tilsluttet; styrekortet venter på, at kommandoen frigives. |
| 9 | Automatikken er låst af en kommando Ophæv den elektroniske låsning med den relevante oplåsningskommando. Dette er ikke en mekanisk oplåsning med nøgle. |
LED'er på styrekortet
| LED / status | Betydning |
|---|---|
| BlueBUS slukket | Ingen strømforsyning eller fejl; kontrollér strømtilførslen og sikringerne. |
| BlueBUS lyser konstant | Alvorlig fejl; afbryd kortvarigt alle strømkilder. Hvis fejlen gentager sig, skal produktet serviceres. |
| BlueBUS 1×/s | Normal drift. To hurtige blink angiver en ændring af en indgang eller en modtaget kommando. |
| STOP lyser / lyser ikke | Lyser = normal status registreret; lyser ikke = STOP aktiveret. |
| SbS / OPEN / CLOSE lyser | Den tilhørende kontakt eller kommando er aktiv. |
| L1 + L2 blinker | BlueBUS-/STOP-enheder skal indlæres. |
| L3 + L4 blinker | Lågefløjens længde skal indlæres. |
De mest almindelige symptomer
| Problem | Kontrollér |
|---|---|
| Fjernbetjeningens LED lyser ikke | Senderens batteri og korrekt polaritet ved udskiftning. |
| Fjernbetjeningens LED lyser, men porten reagerer ikke | Modtageren, indlæring af senderen og kodningsfamilien; Radiobetjening. |
| Reagerer ikke, og BlueBUS lyser ikke | Strømforsyning og sikringer F1/F2. Find først årsagen til fejlen, og udskift derefter kun sikringen med en af samme type og mærkeværdi. |
| Vender straks bevægelsesretningen | Forhindring, modstand i føringen eller følsomhed; øg ikke kraften uden først at kontrollere mekanikken. |
| Lukker ikke automatisk | I/L1, tid II/L1, aktiveret fotocelle/STOP eller konstant OPEN. |
| OGI signalerer ikke, at porten er åben | Kontrollér først II/L4; radioindgang 3 er fabriksindstillet. |
| Blinklyset virker ikke | Tilslutning af FLASH, kompatibilitet og kortslutning. Forveksl ikke lysparret med antennen. |
Historik over de sidste otte manøvrer
- Gå ind i programmeringstilstand ved at holde STOP/SET nede, indtil L1 blinker, og slip derefter knappen.
- Vælg indgangs-LED L8 med OPEN/CLOSE. Hold STOP/SET nede i ca. 3 sekunder.
- De lysende LED'er markerer manøvrer med fejl: L1 er den seneste, og L8 den ottende seneste. Mens du holder STOP/SET nede, vælger du den ønskede manøvre med OPEN/CLOSE.
- Den valgte LED blinker det antal gange, der er angivet i diagnosetabellen. Slip STOP/SET.
Nødbetjening ved fejl på en sikkerhedsanordning
Det sikreste er at frikoble porten og flytte den manuelt. Brug kun nødmanøvrering ved at holde betjeningsknappen nede, når du har fuldt udsyn til et frit område og under de forhold, installatøren har angivet: Giv en kommando; hvis drevet kun melder en fejl, skal du gentage kommandoen inden for 3 sekunder og holde den nede. Efter ca. 2 sekunder bevæger porten sig kun, så længe knappen holdes nede. Sikkerhedsovervågningen kan være begrænset; få straks enheden repareret, og løs ikke problemet ved permanent at kortslutte indgangen.
Frikobling og vedligeholdelse
Frikobl kun et stillestående portblad, der er sikret mod utilsigtet bevægelse. Sæt den medfølgende nøgle i, og lås frikoblingsmekanismen op som angivet på drevet; frigør mekanismen, og flyt porten manuelt. På modeller med frikoblingsgreb skal grebet også åbnes efter oplåsning. For at låse igen skal du sætte mekanismen tilbage, låse den og tage nøglen ud. Når driften er genoptaget, skal du kontrollere, at mekanismen er korrekt låst, og at endestillingerne er korrekte.
Regelmæssig vedligeholdelse
Professionel vedligeholdelse senest hver 6. måned eller efter 20 000 manøvrer, alt efter hvad der indtræffer først. Kontrollér forankringer, korrosion, føring, tandhjul, tandstang, endestop og alle sikkerhedsanordninger. Afbryd strømforsyningen og eventuelle reservekilder, før mekanikken kontrolleres; udfør en ny test bagefter. Brugeren kan rengøre fotocellernes optik med en blød, fugtig klud og fjerne forhindringer, når drevet er sikret.
Vedligeholdelsesadvarsel
| Andel af den indstillede grænseværdi | FLASH / OGI som vedligeholdelsesindikator |
|---|---|
| Under 80 % | FLASH fungerer normalt; OGI lyser i 2 sekunder, når åbningen starter. |
| 81–100 % | FLASH lyser i 2 sekunder, når bevægelsen starter; OGI blinker under bevægelsen. |
| Over 100 % | FLASH lyser i 2 sekunder både ved bevægelsens start og slutning; OGI blinker konstant. |
OGI-funktionen skal være indstillet til II/L4, værdiindstilling L7. Servicegrænsen indstilles med II/L7. Der tælles manøvrer, ikke driftsår.
Aflæsning af tælleren
- Gå ind i programmeringstilstand, og vælg indgangs-LED L7.
- Hold STOP/SET nede i ca. 3 sekunder, indtil værdi-LED'en lyser; bliv ved med at holde knappen nede.
- Tryk kortvarigt på OPEN og CLOSE samtidig. Antallet af blink fra værdi-LED'en angiver intervaller på 10 % af grænsen; 4 blink betyder f.eks. 40–49 %. Under 10 % blinker LED'en ikke.
- Slip STOP/SET.
Nulstilling af servicetælleren
- Først efter udført vedligeholdelse skal du gå ind i programmeringstilstand og vælge indgangs-LED L7.
- Hold STOP/SET nede i ca. 3 sekunder, indtil værdi-LED'en lyser, og bliv ved med at holde knappen nede.
- Hold OPEN og CLOSE nede samtidig i mindst 5 sekunder, og slip dem derefter. Hurtige blink bekræfter, at tælleren er nulstillet.
- Slip STOP/SET, og kontrollér den indstillede servicegrænse.
Nulstilling af tælleren sletter ikke fjernbetjeninger eller styrekortets indstillinger. Når tilbehør ændres, skal du bruge indlæring af enheder; når endestopindstillingerne ændres, skal du indlæse portens kørelængde. Ved udskiftning af styrekortet skal idriftsættelse og test udføres for den pågældende styring; proceduren for radiomodtagerens hukommelse hører til modtageren.
Tekniske data og mål
| Parameter | Værdi |
|---|---|
| Model | NICE RUN1500 |
| Endestop | Elektromekanisk |
| Motor / netspænding | 24 V DC / 230 V AC, 50–60 Hz |
| Styreenhed | Indbygget; RBA3R10 |
| Portbladets vægt / længde | Maks. 1 500 kg / 14 m under de betingelser, der er angivet ved valg af drev |
| Maksimal effekt / strømforbrug | 400 W / 2 A |
| Maksimalt startmoment / kraft | 35 Nm / 1 000 N |
| Nominelt moment / kraft | 20 Nm / 560 N |
| Hastighed uden belastning | 0,25 m/s; seks grundhastigheder på ca. 100 / 85 / 70 / 55 / 45 / 30 % |
| Hastighed ved nominel belastning | 0,18 m/s |
| Drift | Maks. 60 cyklusser/time for et kort, let portblad; reduceres afhængigt af længde og vægt |
| Kontinuerlig drift | Maks. 10 minutter |
| Tandhjul | Modul 4, Z18, tandafstand 12,6 mm, delingsdiameter 72 mm |
| Kapslingsklasse / temperatur | IP44 / −20 til +50 °C |
| Drevets vægt | 19 kg |

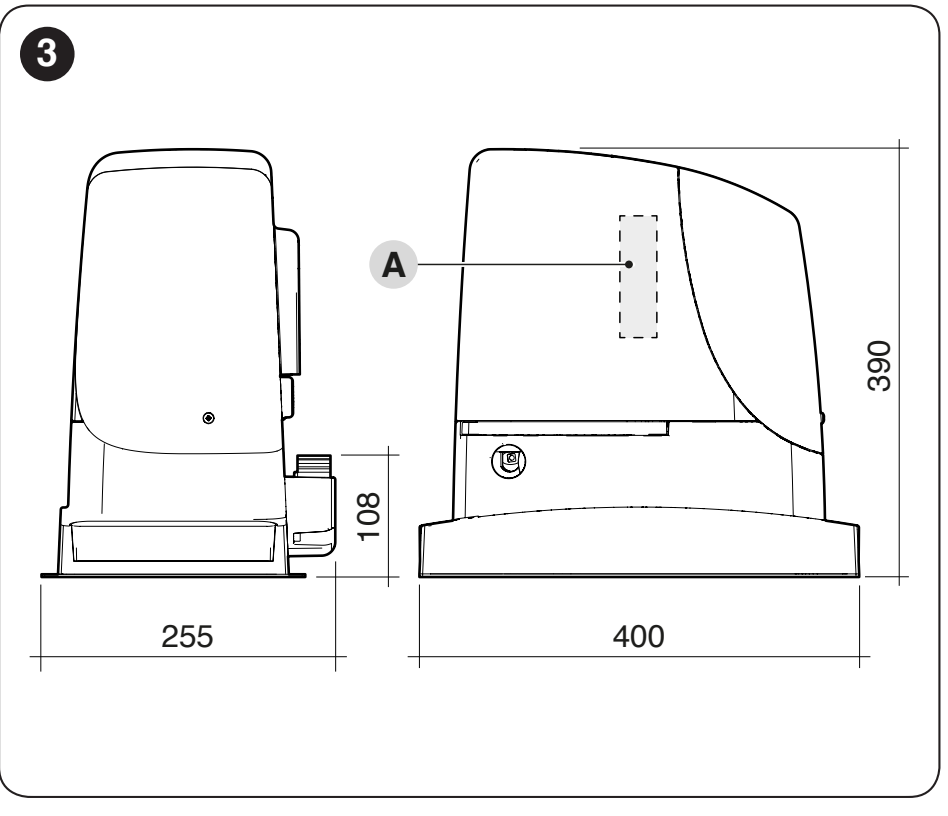

| Plads til montering | I henhold til nedenstående måltegning og den faktisk leverede version af dækslet |
| Hjælpeudgang til tilbehør | 24 V DC, samlet 100 mA; + venstre SbS, − højre STOP ifølge diagrammets orientering |
| OGI | 24 V, maks. 4 W; programmerbar funktion |
| Radiomodtager | Ekstraudstyr til SM-stikket |
| Backup | Kompatibel PS124 / PSS124 med passende kabel; eventuelt Solemyo, når netspændingen er afbrudt |
Dækslet beskytter drevet mod almindelige udendørsforhold; IP44 betyder ikke, at det kan tåle oversvømmelse. Sørg ved monteringen for plads til at åbne dækslet, udføre service og frikoble drevet. Aflever elektriske og elektroniske dele samt batterier til korrekt indsamling; de må ikke bortskaffes som almindeligt husholdningsaffald.
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
