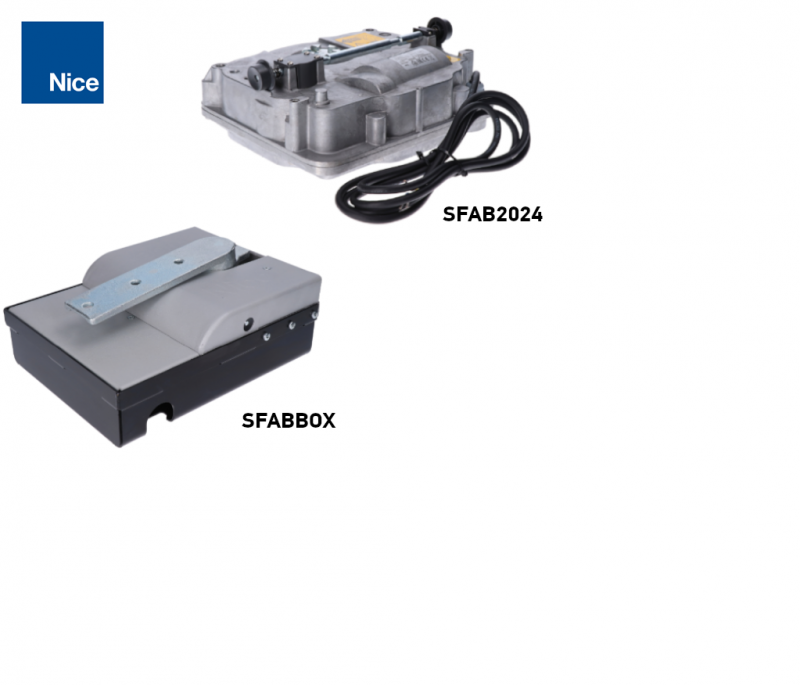

NICE S-Fab SFAB2024 – separat underjordisk motor til svinglåge med en lågefløj på op til 2,3 m/400 kg
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
3.434,38 kr. inkl. moms
| Vægt |
|---|
| 6,00 kg |
Beskrivelse af produktet NICE S-Fab SFAB2024 – separat underjordisk motor til svinglåge med en lågefløj på op til 2,3 m/400 kg
NICE S-FAB SFAB2024 er en separat underjordisk motor til én fløj på en privat port. Motoren har 24 V DC, uden encoder og uden styreenhed. Den kræver en fundamentboks NICE SFABBOX og en passende styreenhed MC424L. Til en dobbeltfløjet port kræves to motorer, to bokse og én styreenhed.
Det er en irreversibelt drev med frigørelse med trekantnøgle. De individuelle grænser er 2,3 m og 400 kg; den tilladte vægt afhænger af fløjens længde ifølge tabellen og diagrammet. Motoren er beregnet til montering i en boks ved hængslernes akse, så der ikke er nogen synlig arm på porten.
Styring og kompatibelt tilbehør
Tilbehøret tilsluttes styreenheden. Den separate motor indeholder ikke radiomodtager, fotoceller eller batteri. Ved valg skal du kontrollere kortets mærkning, klemmer, spænding og radiokodning; de nævnte typer kan ikke alle udskiftes universelt med hinanden.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styring af én eller to SFAB2024-motorer uden encoder. Tilslutning og programmering afhænger af kortet; valg og identifikation af styreenheder. | |
| Blinklys | Signalering af bevægelse. Udgangen på MC424LR30 er 24 V DC, maks. 25 W. Brug en lampe med passende spænding og strømforbrug; klemmer +/−. ELDC har en separat antennetilslutning. |
Vælg andre lamper efter spænding og udgangens grænseværdi, ikke kun efter udseendet. |
| Fotoceller | Beskyttelse af gennemkørslen afhængigt af den valgte indgang og driftstilstand. MC424L bruger fotoceller med relækontakt; BlueBUS-fotocellerne EPMB kan ikke tilsluttes her. Tilslutning af EPM og Phototest. | |
| Sender | Senderen skal have en kodning, der understøttes af den modtager, der faktisk er monteret. Samme frekvens er ikke nok i sig selv. MYGO og ON passer til O-Code, hvis det understøttes; FLO/FLOR kræver en tilsvarende modtager. ON3ELR hører til OXILR. Valg og parring. | |
| Modtager | Styrekortet har radiostyring afhængigt af versionen. IT4WIFI kræver et kompatibelt IBT4N-interface. Et Wi-Fi/GSM-modul med en potentialfri NO-kontakt kan sende en SbS-kommando; strømforsyning og strømforbrug skal kontrolleres separat. |
|
| Antenne | Forbedrer modtagelsen ved korrekt frekvens og placering. Koaksialkablet tilsluttes modtagerens antenneklemmer; ELDC-antennen er elektrisk adskilt fra modtagerens strømforsyning. | |
| Tastatur | Adgangskode. EDS kræver en passende dekoder, f.eks. MORX; EDSWG kræver en kompatibel radiomodtager. Tilslut ikke tastaturet direkte til motorens strømforsyningsledninger. | |
| Nøglekontakt | Nøglebetjening via en potentialfri NO-kontakt. Tilsluttes til COMMON og SbS i henhold til klemmerne på det pågældende styrekort. | |
| Kortlæsere | Adgang med kort eller chip. ETP kræver en kompatibel MORX-dekoder; dens udgang sender en kommando til styreenheden. Kortlæseren alene erstatter ikke dekoderen. |
|
| Elektriske låse | Ekstra sikring af portbladet, hvis det kræves til den pågældende port. Låsen skal passe til udgangen på 12 V AC / 15 VA, og dens funktion indstilles på styreenheden. Dette øger ikke den tilladte vægt eller længde på portbladet. |
|
| Nødstrømsforsyning | Automatisk drift ved strømsvigt eller korrekt dimensioneret solforsyning. Stik og standby-indstilling afhænger af styreenheden; batteri- og solcellekrav. |
SFAB2024, SFAB2124 og den korrekte styreenhed
SFAB2024 har ikke en enkoder og bruger MC424L-styringen. Den aktuelle separate styreenhed er MC424LR30 med MCA2R30-kort. Til et sæt med MC424LR10 skal du bruge vejledningen til den relevante styreenhed og kontrollere mærkningen og klemmenumrene direkte på kortet. Den detaljerede klemmetabel nedenfor gælder udelukkende MC424LR30/MCA2R30; brug den ikke ved en anden nummerering.
SFAB2124 er en anden motor: Den har en encoder og bruger MC824H. Dens ledninger og styring må ikke forveksles med SFAB2024. Motorens spænding på 24 V betyder ikke, at styreenheden forsynes fra lysnettet; standardmodellen MC424LR30 forsynes fra 230 V AC.

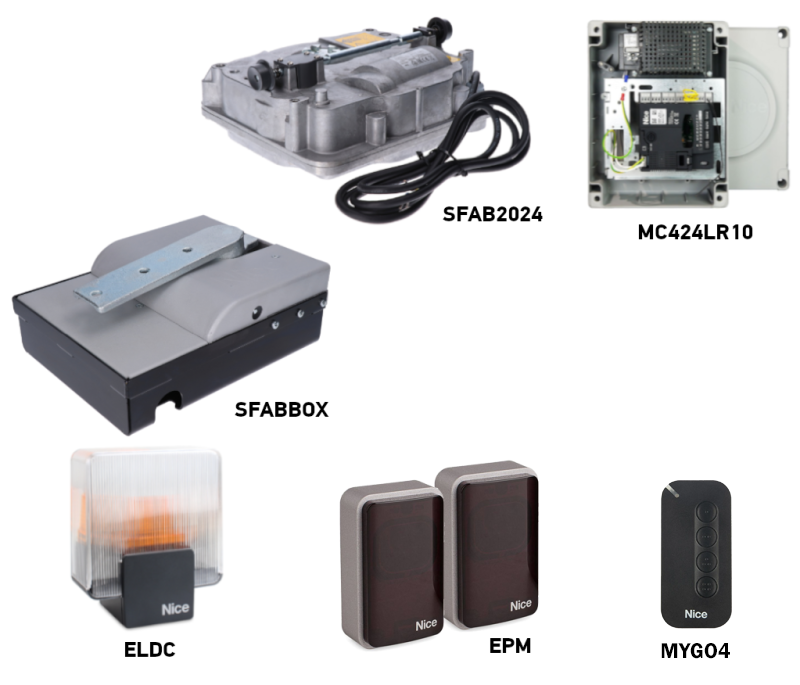

Løs motor, boks og komplette sæt
Til selve motoren skal du NICE SFABBOX købe separat. Et mere fordelagtigt valg kan være en kombination af motor og boks eller et komplet sæt. Boksen er af stål med sort kataforet lakering og kan bruges til både højre- og venstrehængte låger.
| Én lågefløj | Motor og boks | To lågefløje |
|---|---|---|

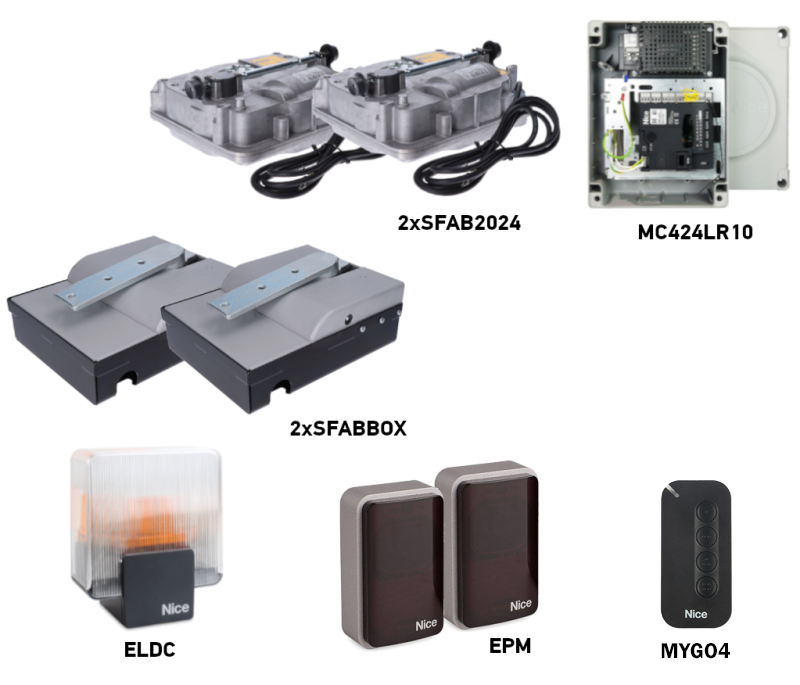

| Sæt til én lågefløj 1 × motor og boks MC424L, fjernbetjening, relæfotoceller og ELDC  | SFAB2024 + SFABBOX 1 × motor og boks Uden styreenhed og sikkerhedstilbehør  | Sæt til to lågefløje 2 × motor og boks MC424L, fjernbetjening, relæfotoceller og ELDC  |
Kontrollér den præcise styreenhed og det medfølgende tilbehør under indholdet af det valgte sæt. To motorer øger ikke grænsen for én lågefløj. Motoren leveres med et tilslutningskabel på 2 m; motoren og boksen sørger tilsammen for de mekaniske stop, som skal monteres korrekt under installationen.
Hvornår skal du vælge en underjordisk portåbner?
- Der er ikke plads ved hængslet til en lineær portåbner eller ledarmåbner til en væg, et hegn eller en åbning i porten.
- Du ønsker et rent udtryk på porten uden en synlig arm. Portåbneren er placeret i boksen under hængslet.
- Du har brug for en installation med en åbningsvinkel på 90° eller 180°, og der skal være fri plads ved porten.
Portåbneren er beregnet til privat brug. Producenten angiver højst 60 cyklusser i timen under nominelle forhold; ved en åbningsvinkel på 180° halveres tallet til 30 cyklusser/time. Den faktiske belastning afhænger af lågefløjen, vinden, friktionen og indstillingen; en spænding på 24 V er ikke i sig selv nogen garanti for, at portåbneren egner sig til vilkårligt intensiv drift.
Ved den nominelle hastighed på 1 omdrejning/minut tager en åbning på 90° cirka 15 sekunder. Det er ikke en garanteret tid for hele porten: opstart, nedbremsning, belastning og styreenhedens indstilling kan ændre den.

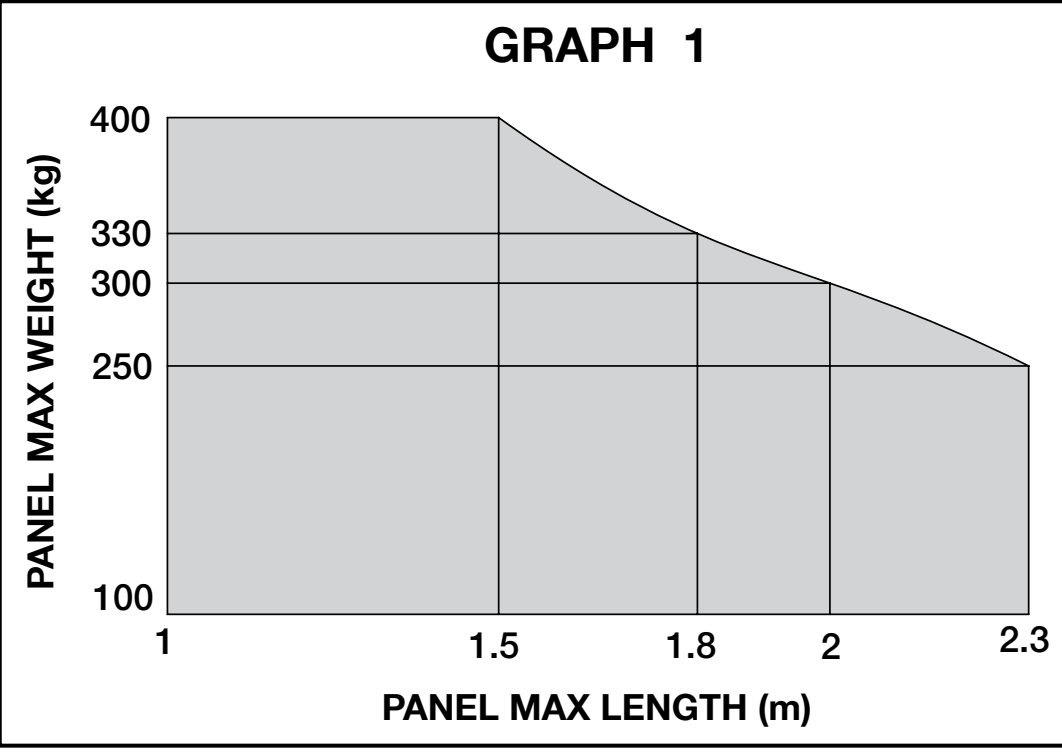

Grænser for lågefløjens længde og vægt
2,3 m og 400 kg gælder ikke samtidigt. Vurdér hver lågefløj for sig. Hængslerne skal være på linje, lågefløjen skal bevæge sig jævnt uden at hænge fast, og den må ikke bevæge sig af sig selv i nogen position.
| Længde på én lågefløj | Vægt ved grafens grænse |
|---|---|
| Op til 1,5 m | 400 kg |
| 1,8 m | 330 kg |
| 2,0 m | 300 kg |
| 2,3 m | 250 kg |
Værdierne er grafens grænser, ikke en anbefalet sikkerhedsmargin. Vind, en tæt beklædning og bevægelsesmodstand kan reducere den tilladelige vægt. Valg til en konkret port Få det kontrolleret hos os ud fra længde, vægt, beklædning og antal cyklusser.
Montering af fundamentboks og motor
Overlad montering og elektrisk tilslutning til en fagperson. Afbryd strømmen, batteriet og enhver anden strømkilde før arbejdet. En underjordisk installation kræver effektiv dræning af boksen, et solidt fundament og adgang til frikobling og vedligeholdelse. IP67 betyder beskyttelse ved midlertidig nedsænkning; boksen må ikke stå permanent under vand.
Du kan også finde en detaljeret vejledning til klargøring af fundamentet i vores artikel Installation af fundamentboks til underjordisk portåbner.

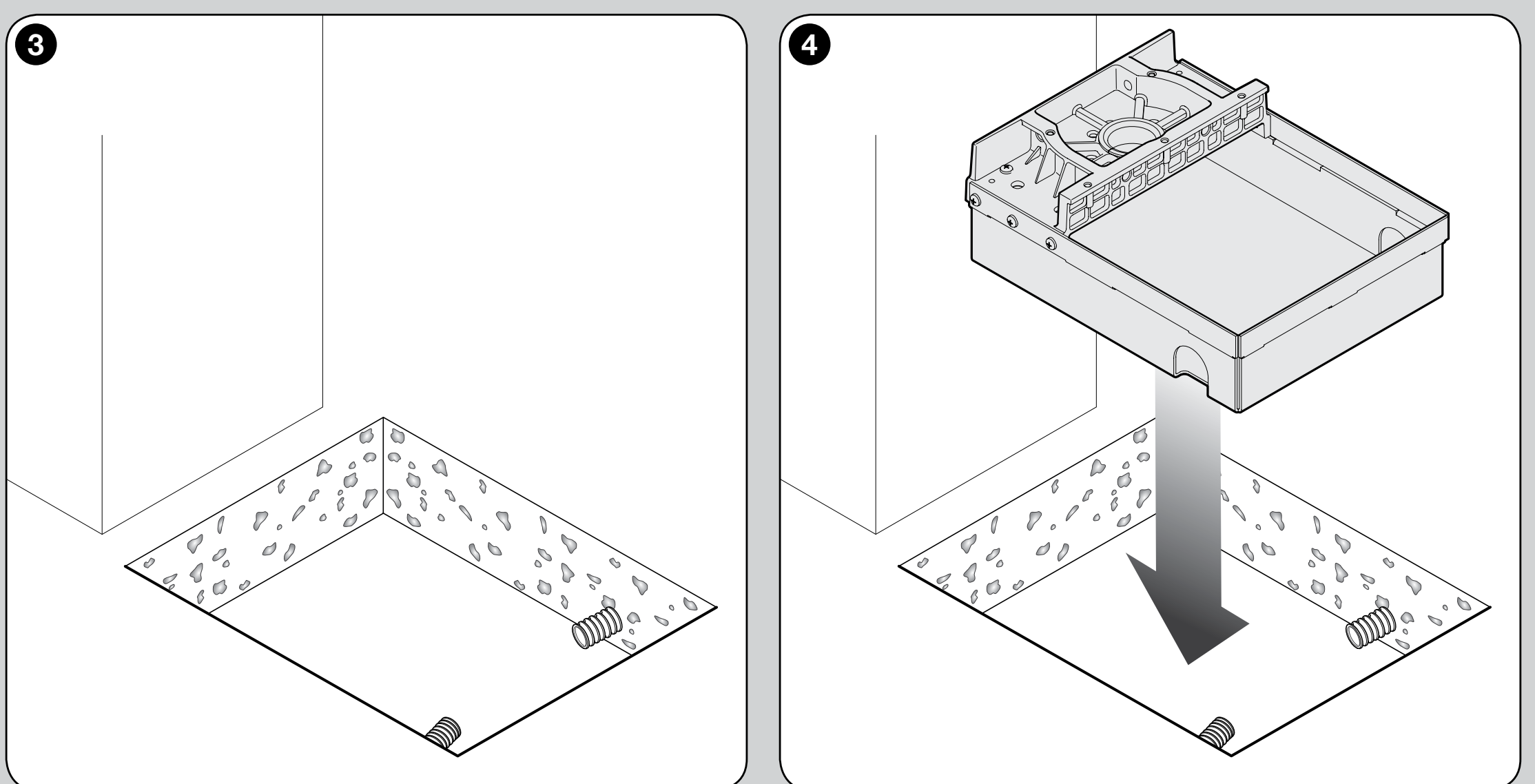

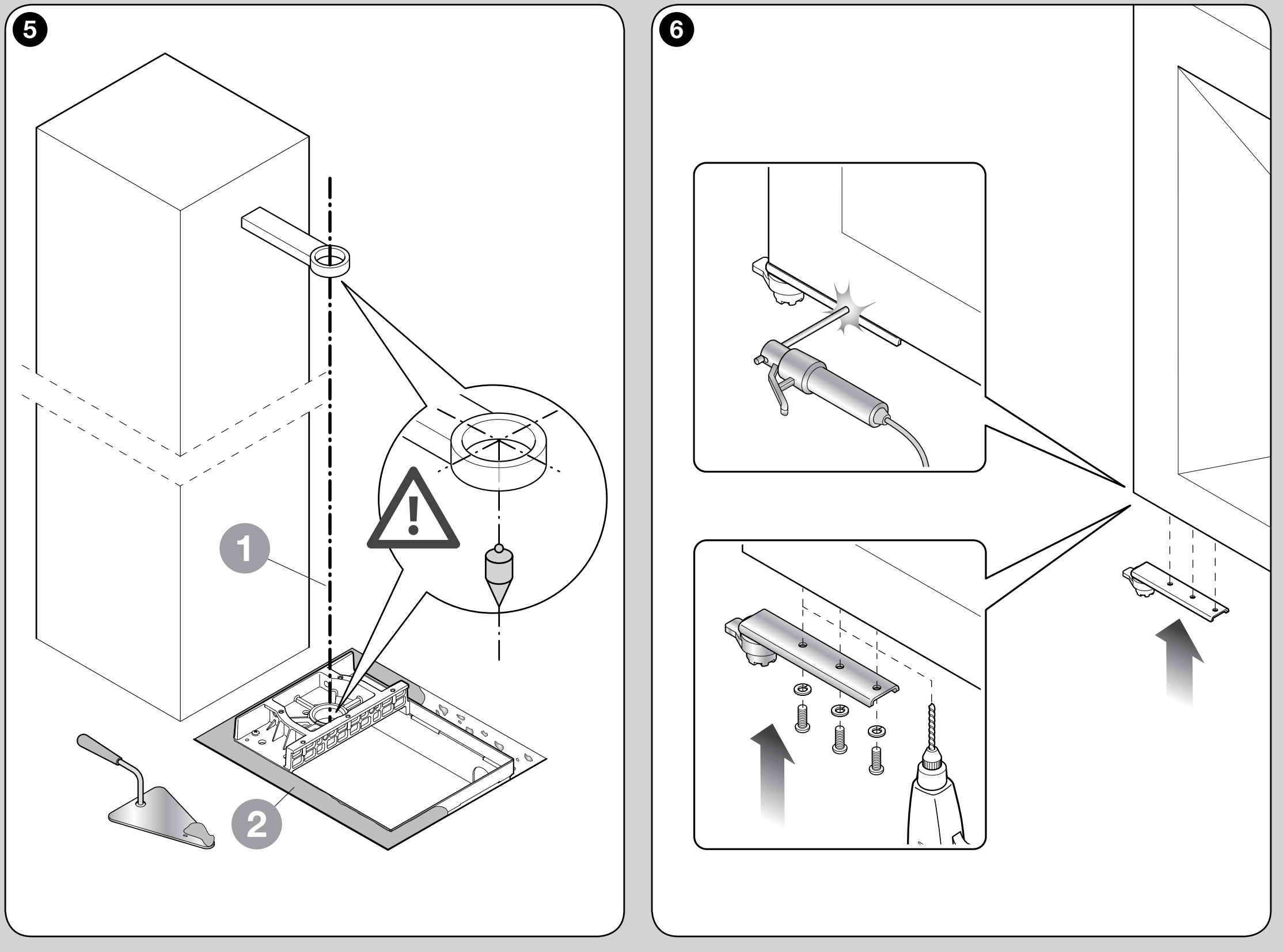

Fundament, afløb og fælles hængselakse
- Kontrollér portens bæreevne, hængslerne, den frie bevægelse og pladsen til fuld åbning. Understøt og fastgør lågefløjen, før den afmonteres.
- Klargør udgravningen, kabelføringen og afløbsrøret. Nivellér boksen, og støb den fast i beton som vist på tegningen, så dækslet fortsat er tilgængeligt.
- Drejepunktet for armen i boksen skal være nøjagtigt på linje med lågefløjens øverste hængselakse. Forskudte akser medfører belastning og fastklemning; større kraft fra styreenheden løser ikke problemet.
- Fastgør den bærende arm til lågefløjens bærende del som vist på originaltegningen: tre M10-gevindhuller med en effektiv dybde på mindst 15 mm eller egnet professionel svejsning.

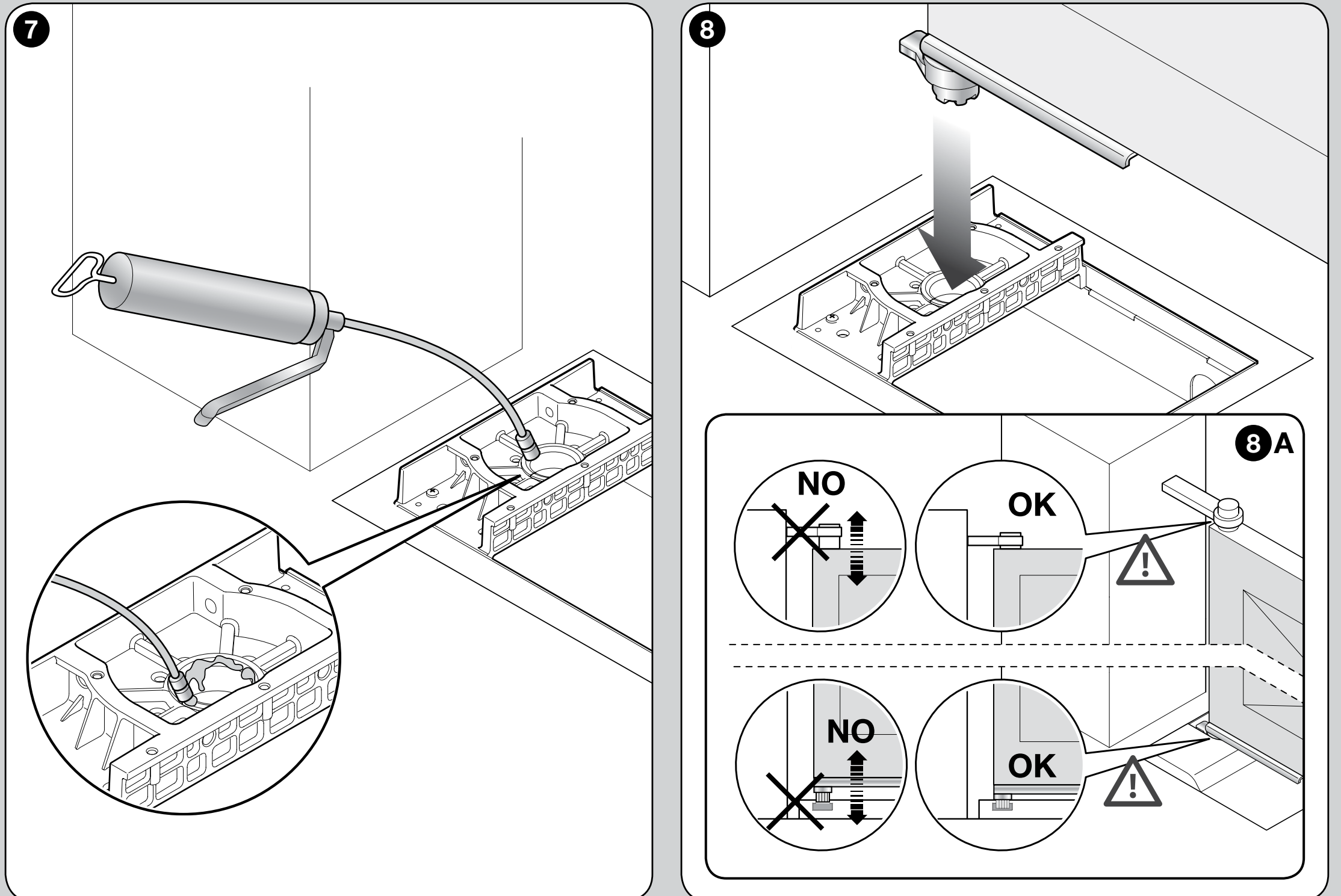

- Smør bøsningen, før armen sættes i. Sikr lågefløjen mod at blive løftet og løftet af hængslerne som vist på tegningen.

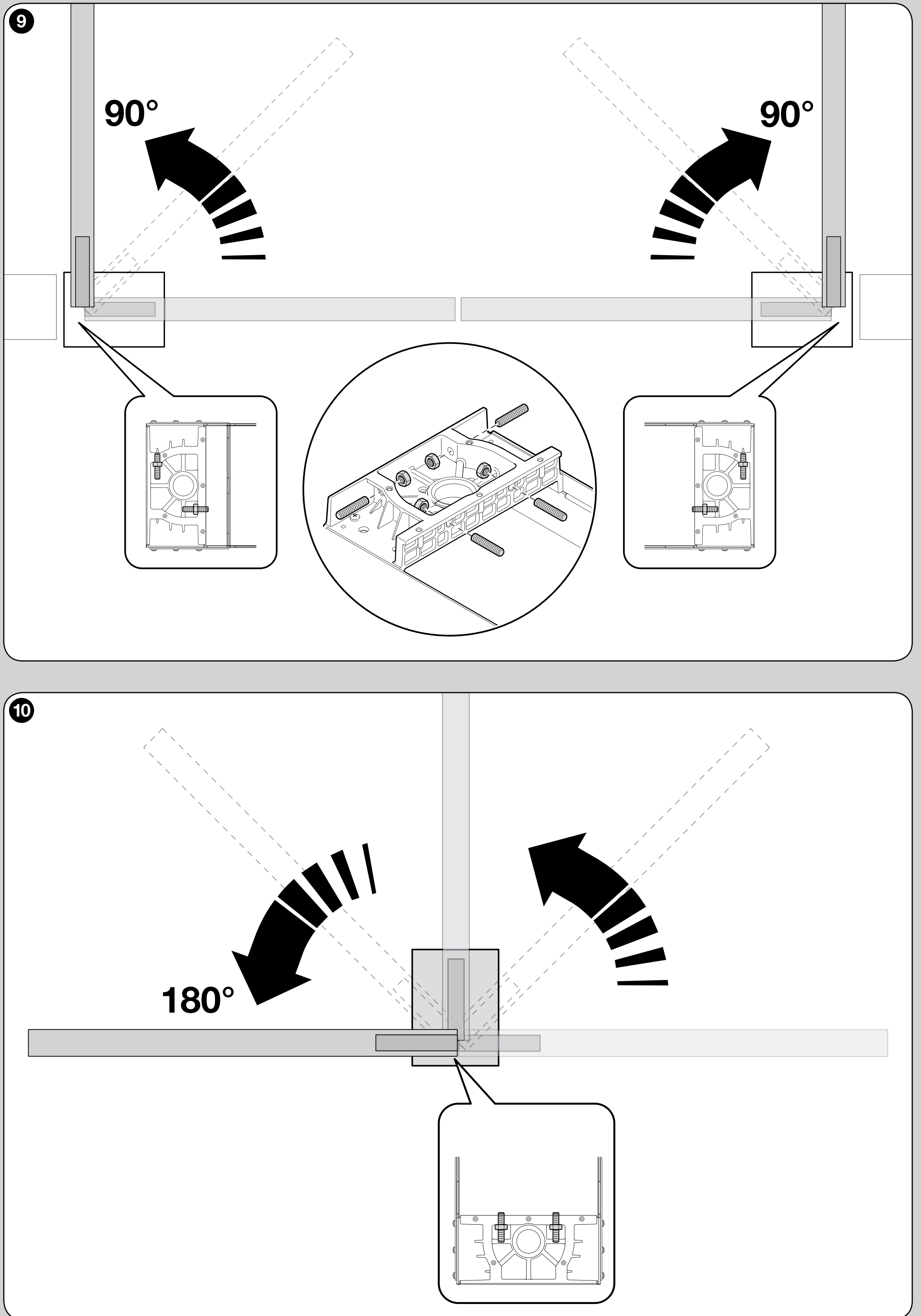

Mekaniske stop til 90° eller 180°
Portåbneren bruger mekaniske endestop, ikke elektriske endestopkontakter. Installationen kan indstilles til cirka 90° ±10° eller 180° ±10° i henhold til de to udførelser på tegningen. Den integrerede indstilling kan ikke bruges til at vælge en vilkårlig vinkel mellem disse intervaller. Monter også de nødvendige udvendige mekaniske stop til den konkrete installation; stol ikke udelukkende på motorens køretid.
- Vælg montering af stop til det relevante interval på 90° eller 180° som vist på billedet.
- Flyt lågefløjen manuelt til endepositionerne, indstil stopskruerne, og spænd låsemøtrikkerne.

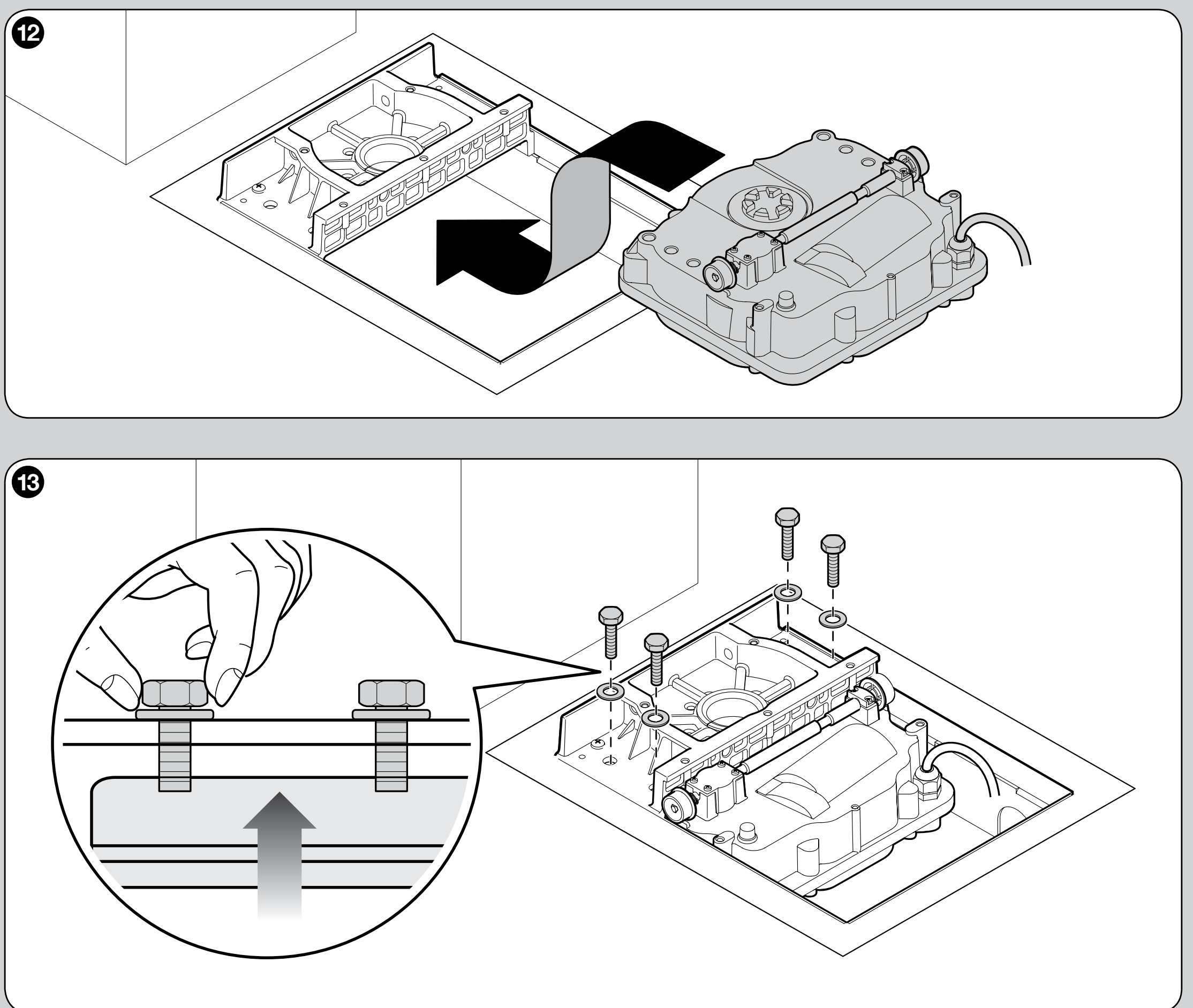

- Sæt motoren i boksen, og ret monteringshullerne ind efter hinanden. Spænd først de medfølgende skruer så meget, at motoren løftes en smule over bunden af boksen.

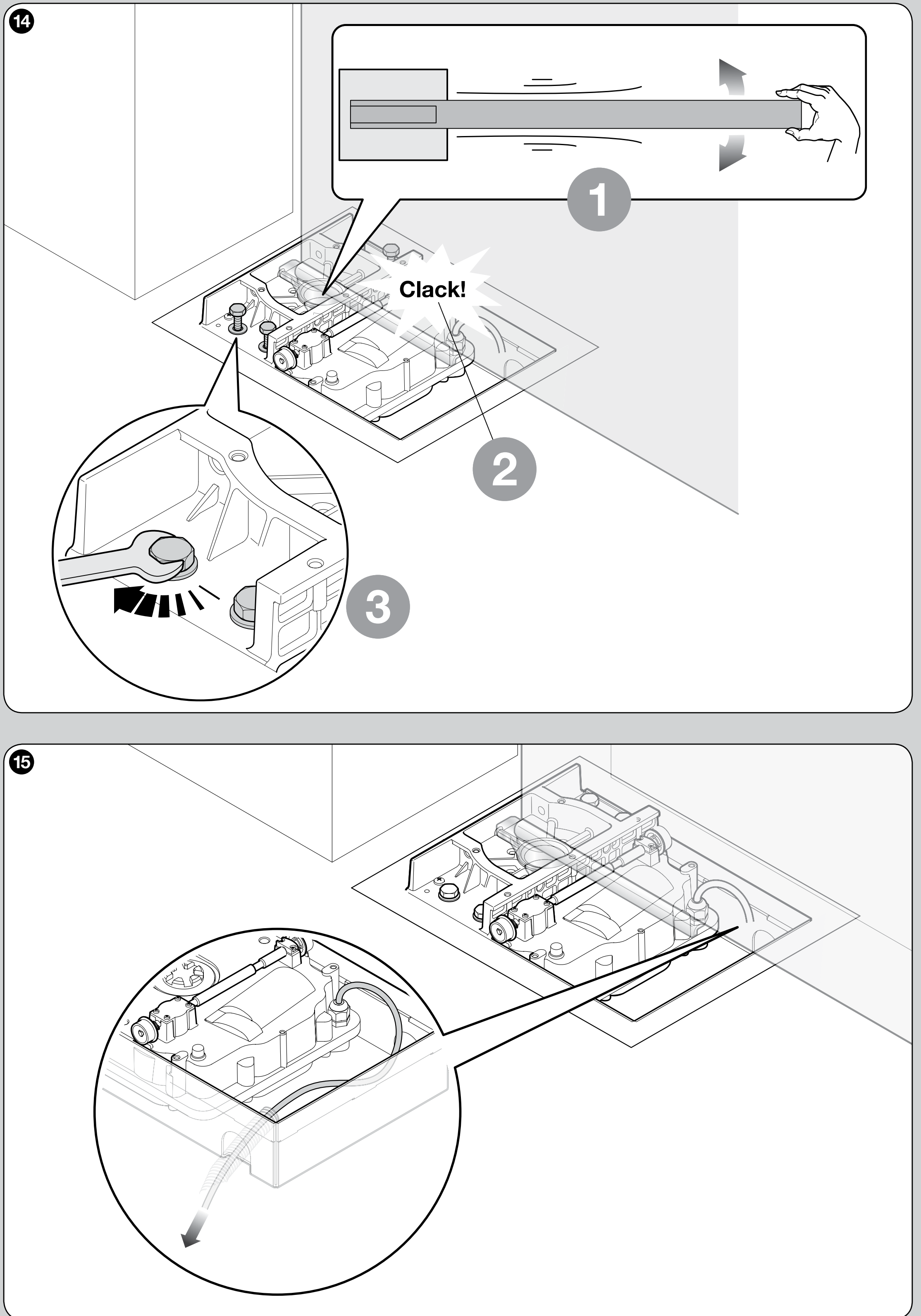

- Bevæg portbladet langsomt med hånden, så tandhjulsindgrebet falder på plads; fastgør først derefter motoren endeligt. De monterede dele må ikke være under spænding.

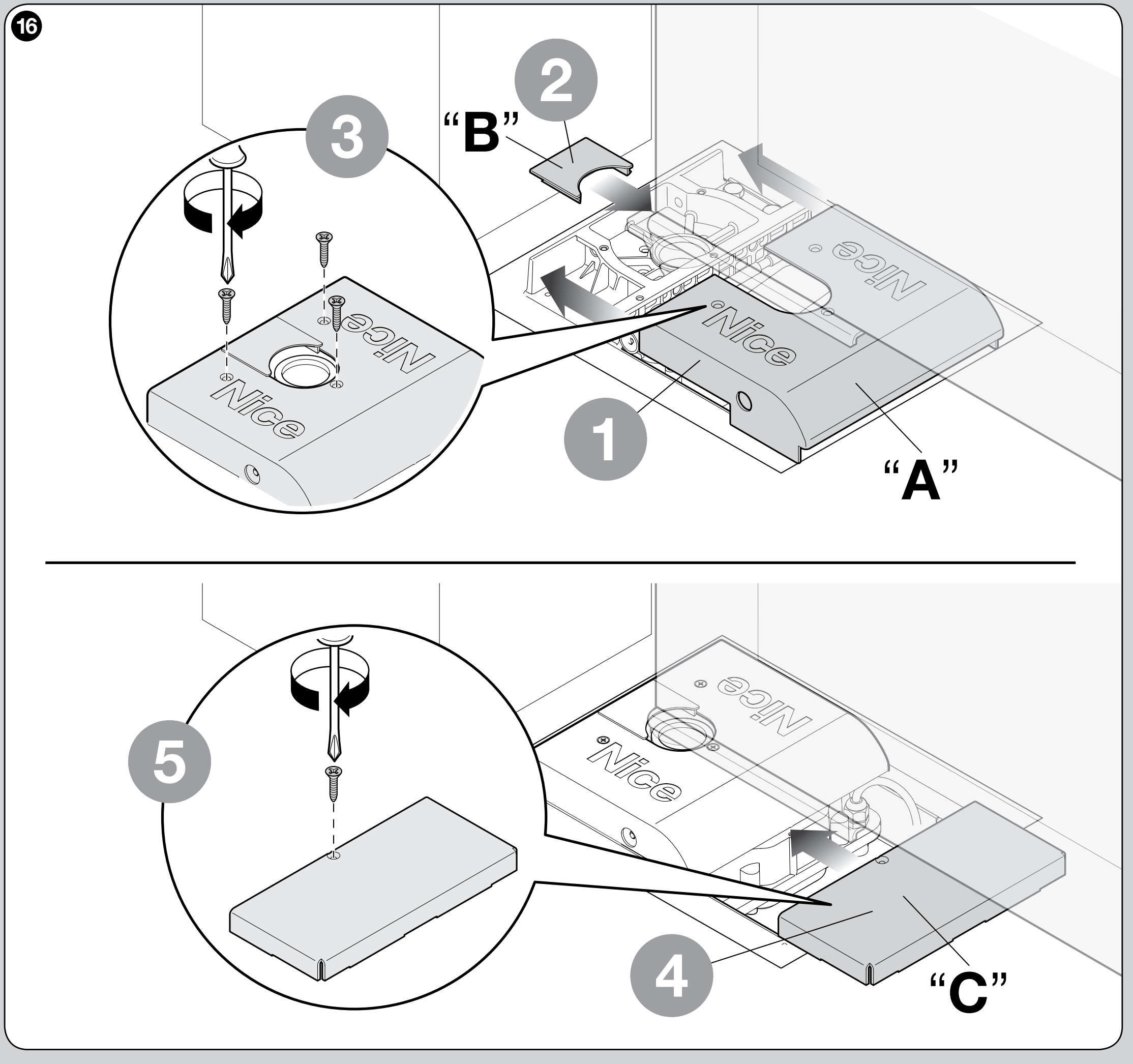

- Før kablet gennem den beregnede åbning, kontrollér dækslerne, og gentag den manuelle afprøvning af hele bevægelsesbanen.
Motorkabel og styreenhed
| Leder SFAB2024 | Funktion |
|---|---|
| Blå og brun | To ledere til 24 V DC-motoren, tilsluttes den relevante udgang M1/M2 på styreenheden. Polariteten vendes, når retningen ændres; lederne har ikke en fast mærkning med + og −. |
| Gul/grøn | Beskyttelsesleder PE til det angivne jordingspunkt; ikke strømforsyningens minus. |
| Encoder | SFAB2024 har ingen encoder. Den sorte og grå leder i diagrammet for en anden variant hører til SFAB2124; de er ikke en encoderforbindelse til SFAB2024. |
Saml ikke forsyningskablet i fundamentboksen. Brug en beskyttet samledåse uden for boksen, hvis kablet skal forlænges; dåsen skal være tilgængelig og beskyttet mod vand. Overhold det nødvendige ledertværsnit og den maksimale længde i henhold til styreenheden. Der må ikke tilsluttes 230 V netspænding til motorlederne.
Til MC424LR30 skal der bruges en motorledning 3 × 1,5 mm², maks. 10 m: to motorledere og PE. Forlæng kun det medfølgende 2 m-kabel via en egnet samledåse uden for boksen; montøren skal kontrollere ledertværsnit, beskyttelse og samlet kabellængde.
Ved MC424LR30 tilsluttes én motor til M2. Ved to motorer tilsluttes det portblad, der åbner først, til M2, og det portblad, der lukker først, til M1. Tilpas tilslutningen til portbladenes overlap, og bekræft den under indlæringen; kontrollér andre styrekort i deres egen vejledning.
Tilbehørsklemmer på MC424LR30 / MCA2R30
Følgende numre gælder for MCA2R30-kortet med klemmerne 1–13. Kontrollér kortets og klemrækkens mærkning før tilslutning. Udfør elektriske tilslutninger, mens strømmen er afbrudt. Potentialfrie kontakter tilsluttes mellem den relevante indgang og den angivne COMMON; der må ikke tilføres ekstern spænding til indgangen.
| Klemme | Funktion og polaritet |
|---|---|
| 1 / 2 – FLASH | 1 = −, 2 = +; 24 V DC, maks. 25 W. Til NICE ELDC skal der bruges et separat par strømforsyningsledere; antennen tilsluttes modtagerens antenneklemmer. |
| 3 / 4 – OGI | 3 = −, 4 = +; indikator for åben port, 24 V DC, maks. 5 W. Når udgangen er indstillet til elektrisk lås, er den 12 V AC / 15 VA, altså uden fast +/−; funktionerne kan ikke kombineres. |
| 5 – OUT STB | +; koblet strømforsyning 24 V DC, maks. 100 mA, afhængigt af Stand-by- eller Phototest-tilstand. |
| 6 – 0 V | −; fælles minus for hjælpestrømforsyningen. |
| 7 – 24 V | +; 24 V DC-tilbehør (16–33 V), maks. 200 mA. I Stand-by falder forsyningsspændingen til 21 V DC ±10 % med en tilgængelig effekt på 2 W. Det samlede strømforbrug må ikke overskride den relevante grænse. |
| 8 – COMMON | Fælles klemme for kontaktindgangene, +24 V når Stand-by er slået fra. Det er ikke strømforsyningens minus. |
| 9 – ALT/STOP | Sikkerhedsindgang afhængigt af indstillingen; NC-kontakt eller 8,2 kΩ sikkerhedskant. Tilslutning og indlæring skal svare til den valgte tilstand. |
| 10 – PHOTO / 11 – PHOTO1 | NC-kontakter fra fotocellernes relæer. De to indgange reagerer forskelligt; forbind dem ikke sammen som erstatning for beskyttelse. |
| 12 – SbS | Potentialfri NO-kontakt til trinvis styring; egnet til nøgleafbryder eller relæ i et styremodul. |
| 13 – AUX | Indgang, der kan konfigureres. Ved PHOTO2 er det en sikkerhedsindgang med NC-kontakt; følg den valgte funktion ved styringskommando. |

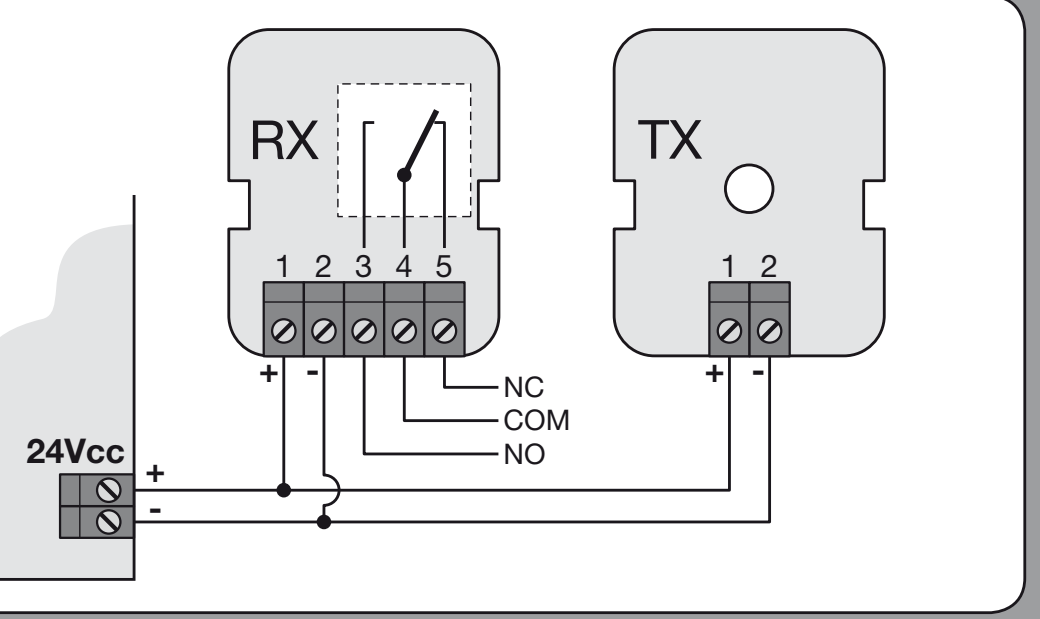

EPM-fotoceller med relæ: normal strømforsyning og Phototest
Ved NICE EPM har både senderen TX og modtageren RX klemme 1 = + og klemme 2 = −. På RX er 4 = COM og 5 = NC; klemme 3 er NO og bruges ikke til sikkerhedsindgangen PHOTO. Relæklemmerne 4–5 er potentialfri kontakt og har ikke egen +/−.

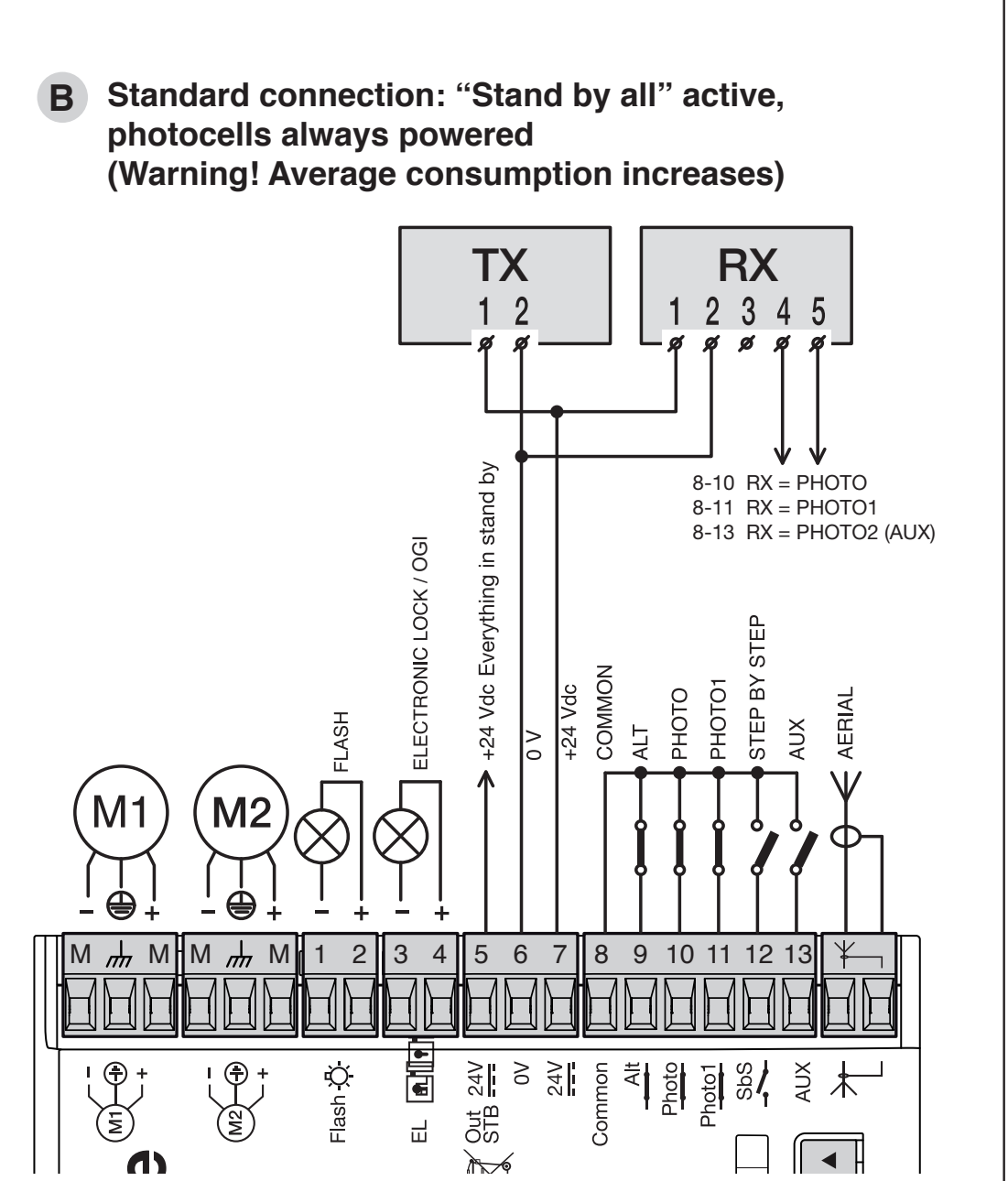

| MCA2R30-tilstand | Tilslutning af EPM til PHOTO |
|---|---|
| Konstant strømforsyning til fotoceller – diagram B | TX1 og RX1 → 7 (+); TX2 og RX2 → 6 (−); RX4 COM → 8 COMMON; RX5 NC → 10 PHOTO. |

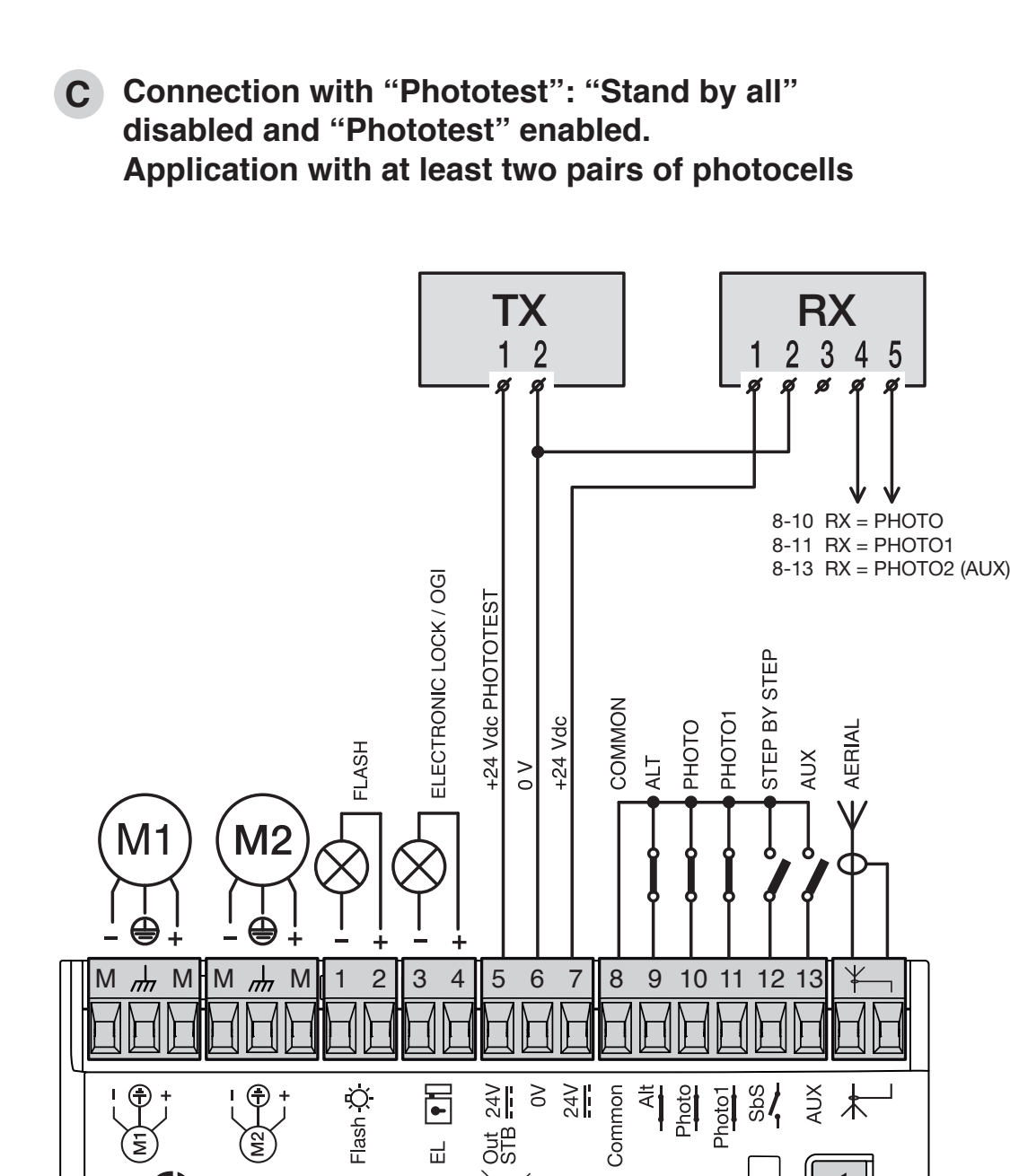

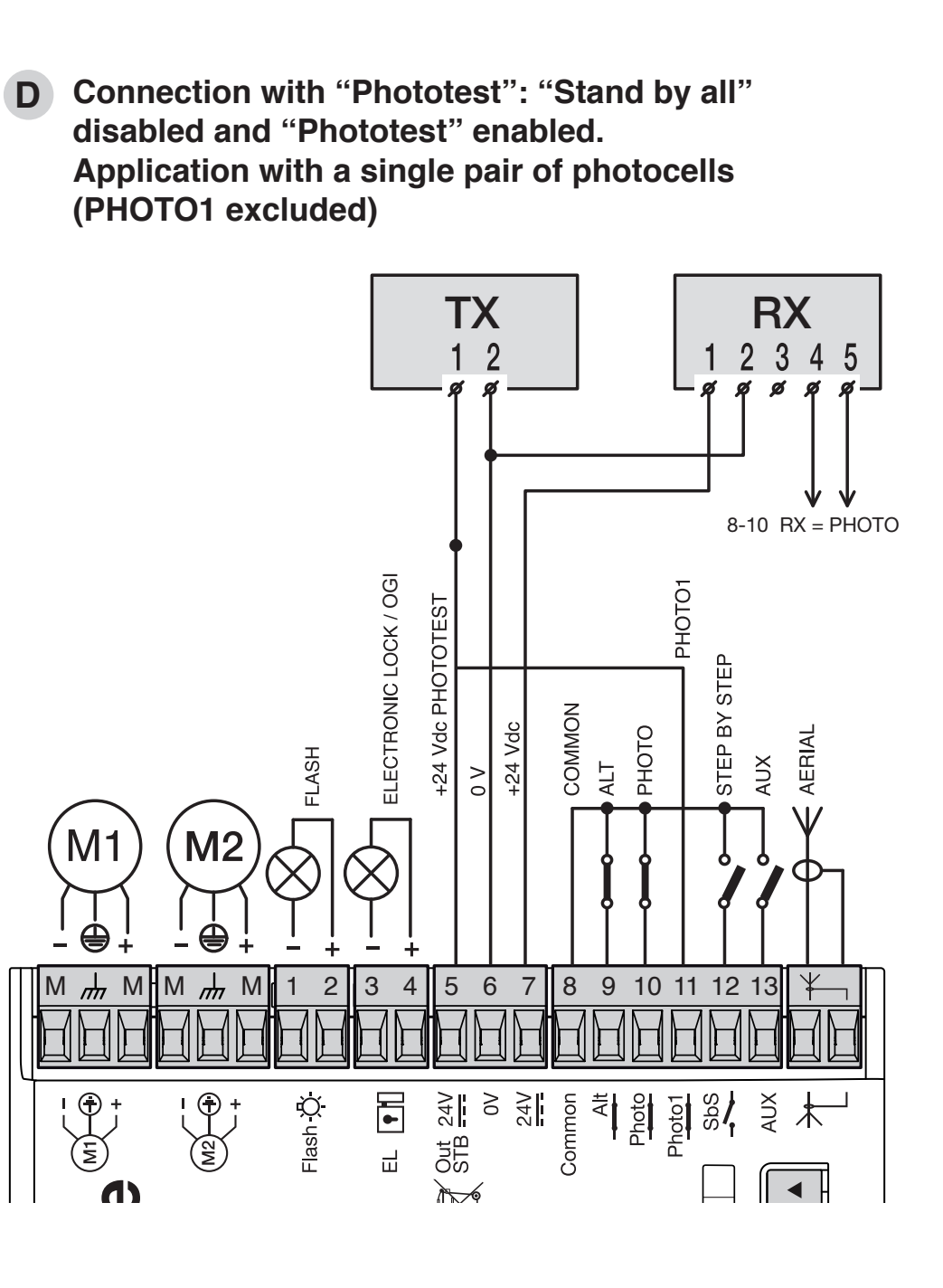

| Phototest – par til PHOTO, diagram C eller D | TX1 → 5 OUT STB (+); TX2 → 6 (−). RX1 → 7 (+), RX2 → 6 (−), RX4 → 8 COMMON, RX5 → 10 PHOTO. Gentag indlæring og afprøvning efter indstillingen. |

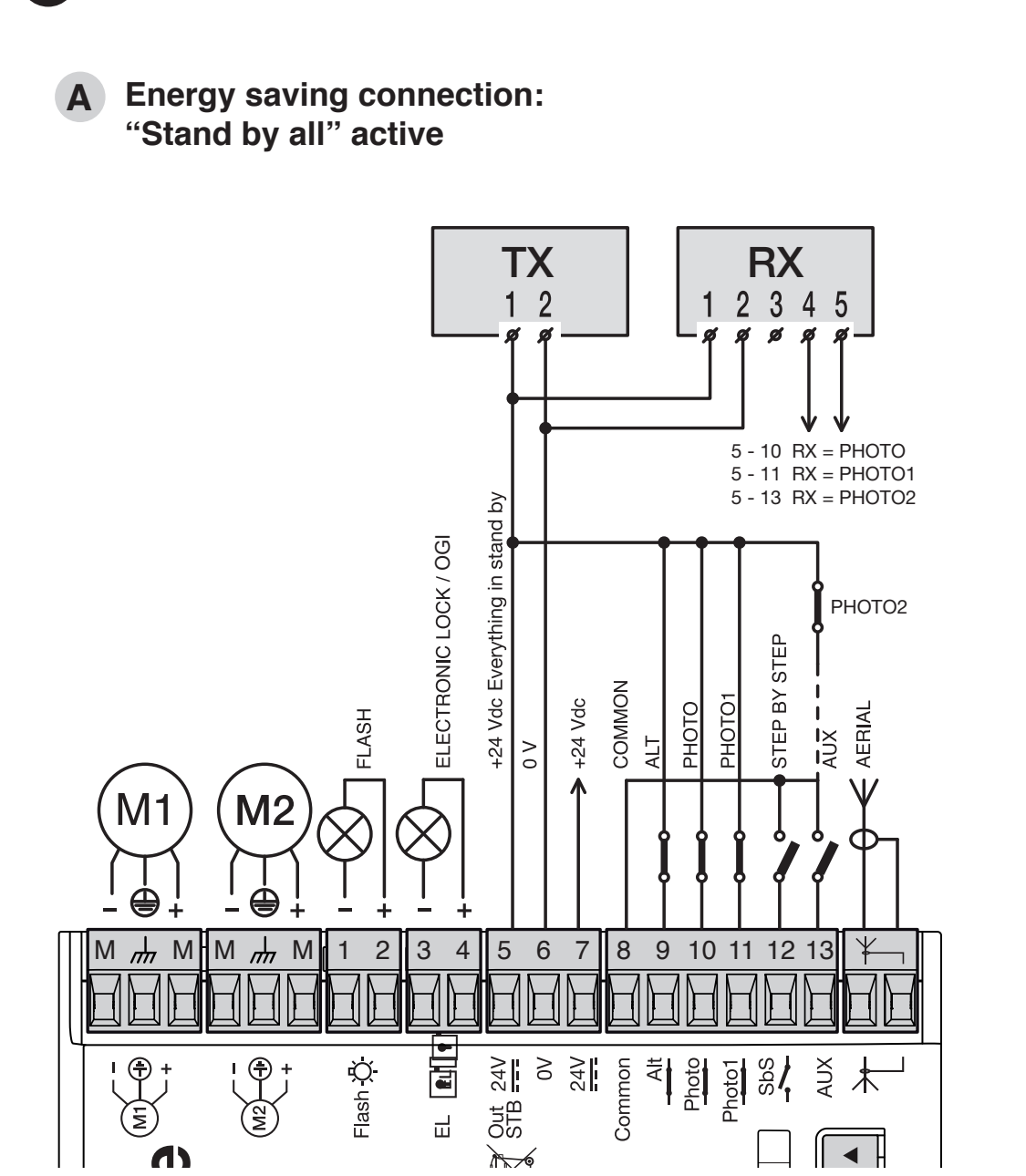

| Stand-by med switched strømforsyning – diagram A | TX1, RX1 og RX4 COM → 5 OUT STB (+); TX2 og RX2 → 6 (−); RX5 NC → 10 PHOTO. Overhold grænsen på 100 mA for OUT STB. |
PHOTO (10) vender bevægelsen ved lukning; den påvirker ikke bevægelsen under åbning. PHOTO1 (11) standser bevægelsen i begge retninger. PHOTO2 på AUX (13), hvis indgangen er indstillet sådan, vender den åbningen og påvirker ikke lukningen. Placering og valg af sikkerhedsudstyr skal svare til risiciene ved den konkrete port.
Stand-by og Phototest er alternative tilstande. Ved ét par fotoceller på PHOTO og Phototest-tilstand skal diagram D bruges: den ubrugte indgang PHOTO1 (11) tilsluttes OUT STB (5). Tilsvarende tilsluttes den ubrugte AUX (13) til 5, men kun hvis den er indstillet som PHOTO2. Dette må ikke omgå noget installeret sikkerhedsudstyr. Brug diagram C ved flere par. Forveksl ikke COMMON (8) med den koblede udgang OUT STB (5).
Første opstart og indlæring af kørselsforløb

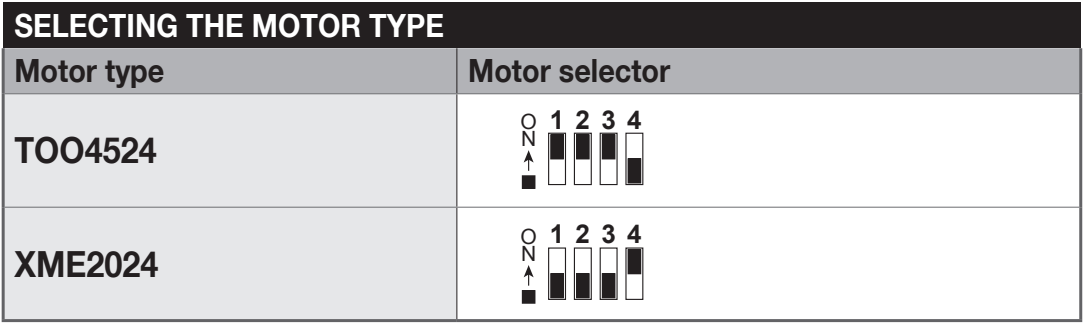

Før strømmen tilsluttes, skal motorerne være solidt fastgjort, låst, korrekt tilsluttet og have indstillede endestop og sikkerhedsindgange. På MC424LR30 skal du vælge den motortype på omskifteren XME2024, der svarer til SFAB2024, i henhold til den oprindelige række på billedet. Vælg ikke SFAB2124 eller en indstilling baseret på en lignende port.
- Kontrollér lysdioderne for strømforsyning og sikkerhedsindgange, når strømmen er tilsluttet. Ret eventuelle fejl i signaleringen, før du starter indlæringen.
- Frigør portfløjene manuelt, placér dem cirka midt i kørselsforløbet, og lås dem igen; ved to portfløje skal du kontrollere rækkefølgen.
- På MC424LR30 skal du holde STOP/SET + CLOSE nede i mere end 3 sekunder i henhold til proceduren for indlæring af kørselsforløbet. Først kontrolleres kørselsretningen, hvorefter portfløjene lukkes, åbnes og lukkes helt i rækkefølge.
- Hvis bevægelsen går i den forkerte retning, eller portfløjene overlapper forkert, skal du straks standse indlæringen. Afbryd alle strømkilder, ret tilslutningen, og gentag hele proceduren.
- Når indlæringen er gennemført, skal du afprøve en hel cyklus, hastighedsreduktion, STOP, fotoceller og øvrige sikkerhedsanordninger. Gentag testen efter ændringer i tilslutningen eller relevante indstillinger.
Programmering af styreenheden
Motoren har ingen egne indstillingsknapper. Automatisk lukning, pause, hastighed, kraft, forsinkelse mellem portfløjene, Stand-by og AUX/OGI-funktionen indstilles på den relevante styreenhed. MC424LR30 har to niveauer med otte lysdioder; procedurer for andre generationer kan ikke bruges uden videre.
| Funktion på MC424LR30 | Hvor du finder proceduren |
|---|---|
| Knapper, indgang og lagring | Betjeningsknapper og programmering |
| ON/OFF-funktioner | Niveau I – funktioner og standardtilstande |
| Parametre og intervaller | Niveau II – værdier for de enkelte lysdioder |
| Sletning eller nulstilling | Nulstillingsprocedure for det pågældende printkort; sletning af radiomindholdet er en separat handling. |
Øg ikke kraften som erstatning for at udbedre en port, der går trægt. Enhver ændring, der påvirker bevægelsen eller sikkerhedsindgangene, kræver en ny funktions- og sikkerhedstest.
Valg og parring af fjernbetjeninger
Kontrollér modtagerens type og kodning i styreenheden, før du køber en fjernbetjening. Et almindeligt valg til den aktuelt passende version er NICE MYGO4. Fremgangsmåden for lagring af knapper og sletning af hukommelsen findes i MC424LR30-radiofjernbetjeningen. Indlæring af senderen erstatter ikke indlæring af motorerne. Vælg ikke ældre FLO/FLOR eller en fjernbetjening til en anden radiogrænseflade alene ud fra frekvensen 433,92 MHz.
Backupbatteri og solenergiforsyning
Uden backupforsyning skal du bruge manuel frigørelse med nøgle. Til den aktuelle MC424LR30 skal du vælge NICE PSS124 med det tilhørende stik. Den ældre NICE PS124 kræver adapteren NICE CABLA11 og Stand-by slået fra. Kontrollér stikket og strømforsyningens betingelser for andre styreenheder; batteriet må ikke tilsluttes direkte til motoren.
NICE SOLEMYO SYKCE30 er et alternativ, når det daglige forbrug og solforholdene er vurderet. Ved solenergiforsyning skal Stand-by aktiveres, og tilbehøret skal tilsluttes i overensstemmelse med den pågældende driftstilstand. Tilslut ikke strømforsyningen og SOLEMYO samtidigt. Indstillingen er anderledes end ved brug af PS124 via CABLA11.

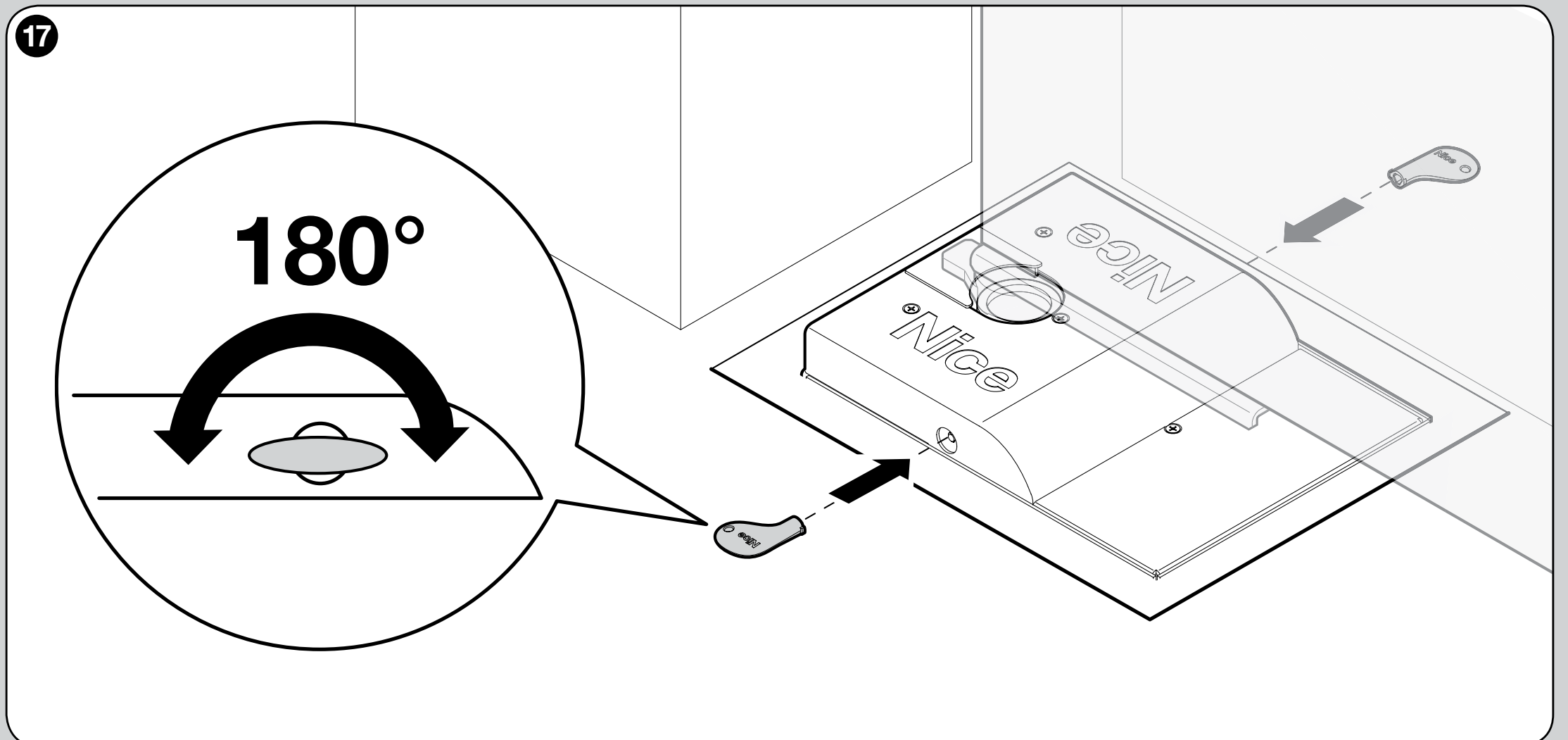

Manuel frigørelse ved strømsvigt
- Stop porten, og hold fast i portfløjen, så den ikke bevæger sig af sig selv. Frigør kun portfløjen, når den står stille.
- Sæt trekantnøglen i et af frigørelsens sidehuller, og drej den 180° i en vilkårlig retning. Portfløjen kan nu åbnes eller lukkes manuelt.
- Drej nøglen 180° for at låse igen. Mekanismen kobles til ved den første bevægelse efter en kommando; hold portområdet frit under testen.
- Ved en dobbeltfløjet port gentages proceduren på den anden motor. Når strømmen er vendt tilbage, skal du kontrollere den automatiske bevægelse og sikkerhedsanordningerne.
Fejlfinding
| Symptom | Fremgangsmåde |
|---|---|
| Motoren kører ikke | Kontrollér strømforsyningen og sikkerhedsindgangene på styreenheden, om motoren er låst, M1/M2-udgangen og kablet. Afprøv ikke motoren ved at tilslutte 230 V direkte. |
| Portfløjen går trægt | Kontrollér manuel bevægelse, at hængsel og arm flugter, at portfløjen er sikret, at tandhjulene griber korrekt ind, og at endestoppene er indstillet. Forsøg ikke at løse problemet ved at øge kraften. |
| Forkert retning eller rækkefølge | Stop bevægelsen, afbryd strømkilderne, kontrollér motorledningerne og M1/M2, og gentag derefter indlæringen. |
| Indlæring eller Phototest mislykkes | Kontrollér signaleringen for STOP/PHOTO/PHOTO1, polariteten på TX/RX og forskellen mellem COMMON og OUT STB. Tilslutningen skal passe til indstillingerne for Stand-by og Phototest. |
| Knappen virker, men fjernbetjeningen gør ikke | Kontrollér senderens batteri, understøttet kodning og radiomindholdet i henhold til parringsproceduren. |
| Vand i boksen | Kontrollér dræning, om afløbet er tilstoppet, og om samlingerne uden for boksen er tætte. Afbryd strømmen, og få fejlen udbedret; IP67 erstatter ikke et fungerende afløb. |
Sikkerhedstest og vedligeholdelse
Før overdragelse skal du afprøve manuel frigørelse, fuld åbning og lukning, endestop, portfløjenes rækkefølge og alle sikkerhedsanordninger. Installatøren skal kontrollere, at sikkerhedskræfterne er korrekte, og at de nødvendige sikkerhedsanordninger er monteret på hele anlægget; motorens maksimale drejningsmoment er ikke en sikker kontaktkraft for mennesker. Børn må ikke lege med betjeningen eller opholde sig ved en port, der er i bevægelse.
Sørg for, at anlægget kontrolleres mindst hver 6 måneder. Afbryd alle strømkilder, og rengør boksen og afløbet. Kontrollér for korrosion, at skruer og endestop sidder fast, samt hus, hængsler, kabel og sikring mod opvipning. Smør igen efter behov i henhold til monteringsvejledningen. Gentag bevægelses- og sikkerhedstestene efter vedligeholdelsen. Beskadigede dele og elektriske installationer skal repareres af en fagperson.

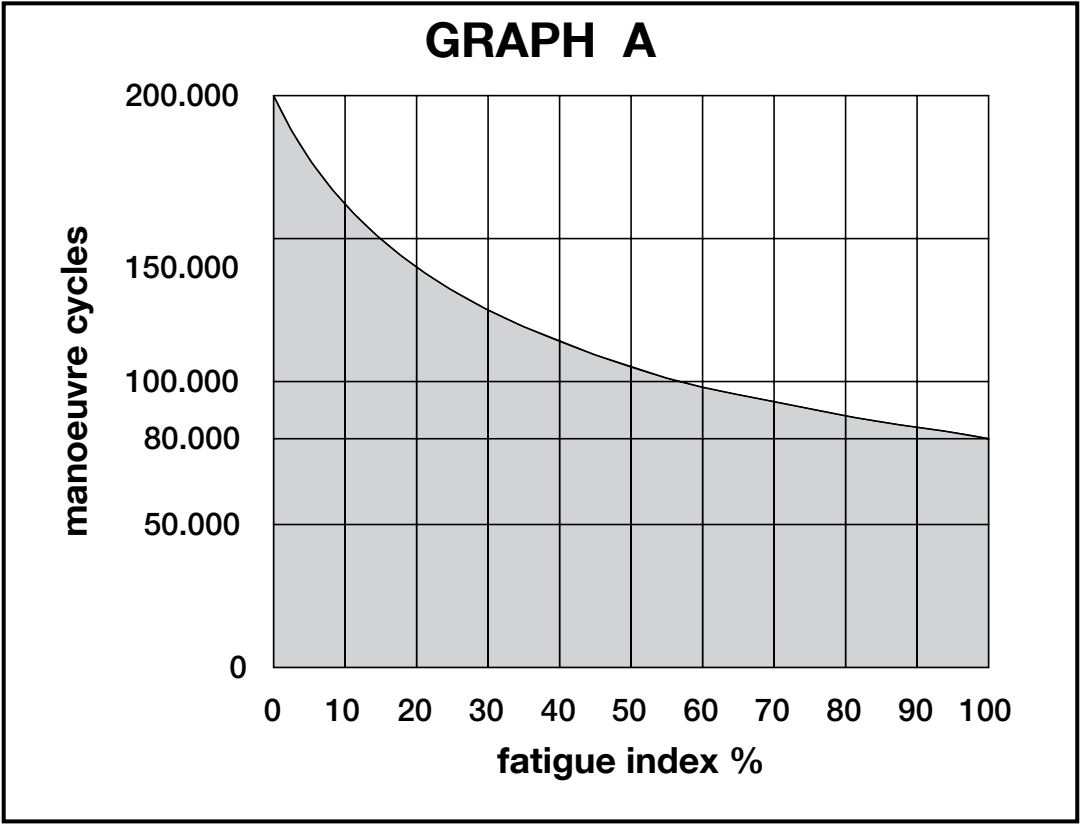

Vejledende levetid for en portfløj på 1,51–2,3 m
For portfløje på 1,51–2,3 m kan du bruge følgende indekser. Den vejledende levetid afhænger af portfløjens vægt, længde, omgivelser og fyldning. Summen af indekserne aflæses på den vandrette akse i den oprindelige graf; den lodrette akse viser antallet af cyklusser. Dette er et skøn ved regelmæssig vedligeholdelse, ikke en garanti eller et antal år. Ved en grænseoverskridende kombination bør du først vurdere anvendelighedsgrafen.
| Portfløjens vægt | 1,51–1,8 m | 1,81–2,0 m | 2,01–2,3 m |
|---|---|---|---|
| Op til 100 kg | 10 % | 20 % | 30 % |
| 101–250 kg | 20 % | 30 % | 40 % |
| 251–300 kg | 30 % | 40 % | 50 % |
| 301–330 kg | 40 % | 50 % | — |
| 331–400 kg | 50 % | — | — |
Læg til grundindekset 15 % ved temperaturer over 40 °C eller under 0 °C eller ved luftfugtighed over 80 %; yderligere 15 % for fuld udfyldning og 15 % ved montering i blæsende omgivelser. Hver relevant påvirkning medregnes særskilt. En bindestreg i tabellen betyder ikke nul belastning; kontrollér anvendeligheden i henhold til grænsegrafen.
Fuld udfyldning, vind, høj luftfugtighed og temperaturforhold reducerer levetiden. Tag derfor også hensyn til omgivelserne og den faktiske modstand mod bevægelse ved planlægning af driften – ikke kun den maksimale vægt.
Tekniske data for SFAB2024
| Parameter | Værdi |
|---|---|
| Udførelse | Ikke-reversibel underjordisk motor uden encoder, indkapslet metalhus |
| Motorens strømforsyning | 24 V DC fra styreenheden MC424L |
| Individuelle grænser for portfløjen | 2,3 m / 400 kg; kombination i henhold til anvendelsesgrafen |
| Maksimal strøm / effektforbrug | 5 A / 120 W |
| Maksimalt drejningsmoment | 250 Nm |
| Hastighed uden belastning | 1,25 omdrejninger/min |
| Drift | Til privat brug; højst 60 cyklusser/time under nominelle forhold, halvt så mange ved 180° |
| Mekanisk vinkelindstilling | 90° ±10° eller 180° ±10° afhængigt af monteringen af stopklodserne |
| Kapslingsklasse | IP67 – midlertidig nedsænkning; dræn i boksen er nødvendigt |
| Driftstemperatur | −20 til +50 °C |
| Motorens mål | 235 × 206 × 96,5 mm |
| Motorens vægt | 6 kg |
| Tilslutningskabel | 2 m |

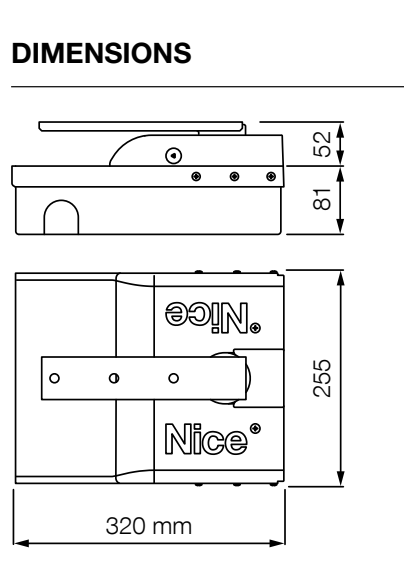

| Fundamentboks | SFABBOX, separat eller som kombination/sæt |
Motorens mål og vægt er ikke de samme som for den komplette boks med arm. Tegningen af boksen nedenfor viser grundplanen på 320 × 255 mm og højdemålene for dens montering; alle mål på tegningen er i millimeter. Husk også at sørge for dræn og kabelrør ved fundamentet.
360° visning af drevet
SFAB2024-drevet har tidligere også været betegnet X-FAB XFAB2024 og X-METRO XME2024. Kontrollér altid den faktiske motormodel og styreenhedens printkort ved tilslutning.
