Beskrivelse af produktet NICE Ten TN2020L - motor til vippeporte

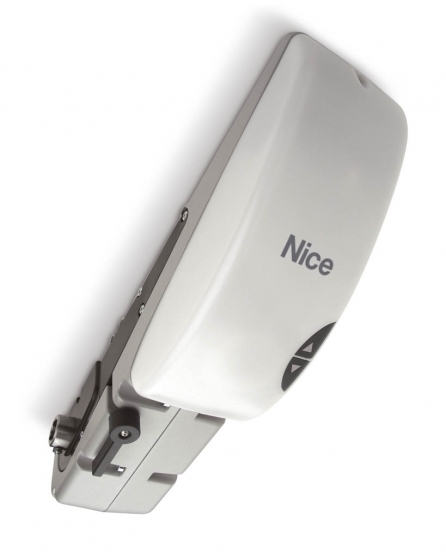

NICE TEN TN2020L – motor til vippegarageport
NICE TN2020L-motoren er beregnet til vippegarageporte. Kontrollér portens mål, vægt og konstruktion før bestilling.
TN2020L har ingen egen styreenhed. Det er en ekstra 24 V DC-motor med LED-hjælpelys til et system med to motorer, som styres af NICE TN2010L. TN2020L tilsluttes ikke direkte til 230 V-nettet. Motoren er ikke-reversibel; ved strømsvigt muliggør den manuel frikobling med håndtaget.
Hvornår skal du vælge denne motor?
TEN er beregnet til korrekt afbalancerede vippegarageporte med kontravægte eller fjedre, med eller uden fremspring. Motoren monteres på portens konstruktion og overfører bevægelsen via aksler og teleskoparme. Det er ikke en loftmonteret motor med styreskinne til en ledhejseport.
TN2020L er en ekstra motor, ikke en selvstændig erstatning for TN2010L. Tilbehør, modtager, sikkerhedsindgange og indstillinger for systemet med to motorer hører til hovedmotoren TN2010L. Hvis du allerede har en anden hovedenhed, skal du kontrollere den præcise kombination og den tilhørende manual.
| System ifølge den medfølgende monteringsvejledning | Vejledende portmål |
|---|---|
| 1 × TN2010L + 1 × TN2020L | Højde maks. 2,6 m, bredde maks. 5,4 m; areal op til 14 m². |
Målene alene er ikke nok: Afbalanceringen, bevægelsesmodstanden gennem hele bevægelsesbanen og antallet af cyklusser er afgørende. For udførelsen i henhold til den medfølgende vejledning gælder de ovenfor angivne monteringsgrænser. En større port skal vurderes individuelt ud fra den konkrete motor og styring. En ekstra motor erstatter ikke reparation af beskadigede fjedre, wirer eller føringer.
Antal cyklusser og kraft, der kræves for at bevæge porten
| System | Nødvendig bevægelseskraft | Maks. cyklusser/time | Maks. sammenhængende cyklusser |
|---|---|---|---|
| TN2010L + TN2020L | Op til 150 N | 30 | 19 |
| TN2010L + TN2020L | Over 150–250 N | 28 | 16 |
| TN2010L + TN2020L | Over 250–350 N | 25 | 14 |
En cyklus omfatter en fuld åbning og lukning; én manøvre er bevægelse i én retning. De angivne værdier er øvre driftsgrænser, ikke en anbefaling om at øge portens modstand. Når porten klargøres til privat brug, må kraften ved manuel betjening ikke overstige 150 N; ved afprøvning af manuel betjening under idriftsættelsen gælder en særskilt grænse på 225 N. Styringen begrænser driften efter belastning og varighed for at forhindre overophedning.
Motor og systemstyring
| Systemkomponent | Funktion i portautomatikken |
|---|---|
| NICE TN2010L | Hovedmotor med indbygget styring, absolut enkoder og BlueBUS. Styrer sikkerhedskomponenter, modtageren og den tilsluttede ekstra motor. Den indstikbare modtager vælges separat. |
| NICE TN2020L | Ekstra 24 V DC-motor uden styreenhed. Ved montering med to motorer tilsluttes den til hovedmotoren TN2010L; den kan ikke styre porten på egen hånd. |
Separat motor og nødvendigt monteringsudstyr
Dette produktkort gælder for TN2020L. En komplet automatik kræver også et støttebeslag, passende aksler, teleskoparme, styring og sikkerhedskomponenter. Valget afhænger af konstruktionen og antallet af motorer. Kontrollér det medfølgende udstyr og nødvendigt tilbehør før bestilling.

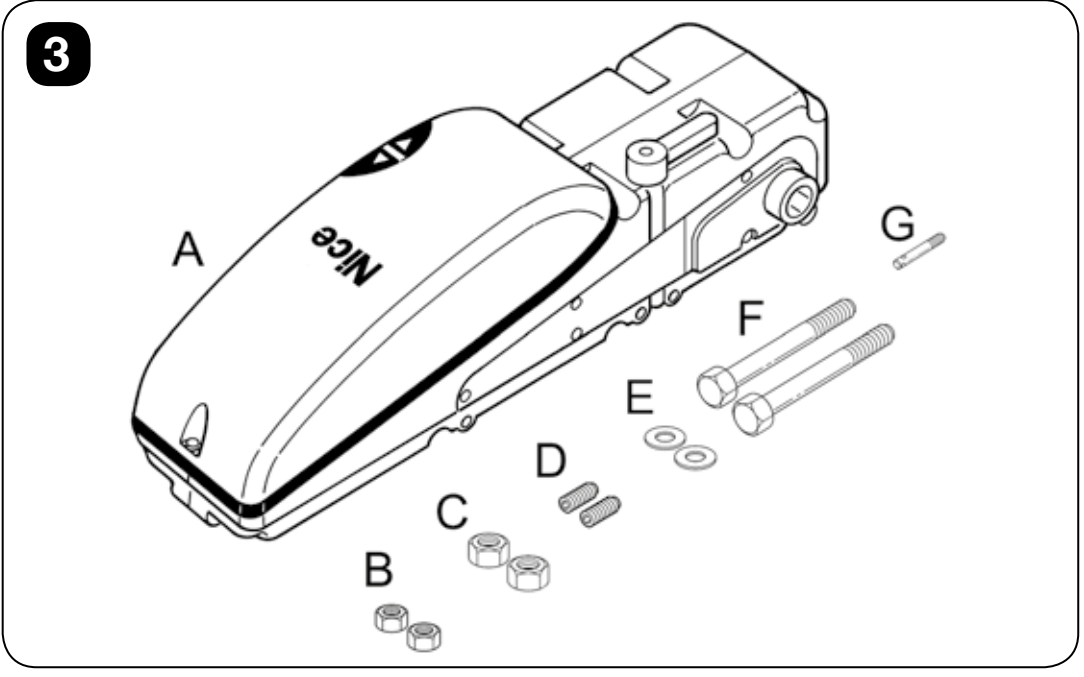

Mærkning af monteringsdele: A – TEN-motor, B – M6-møtrikker, C – M8-møtrikker, D – gevindstifter M6 × 14, E – skiver Ø8, F – skruer M8 × 110, G – frikoblingsstang.
| Monteringsdel | Anvendelse |
|---|---|
| NICE OTA2 / NICE OTA3 | Motorens støttebeslag, længde 1 250 / 2 000 mm. |
| NICE TNA4 / NICE TNA8 | Aksler med kvadratisk tværsnit, 20 × 20 mm, længde 1 500 / 200 mm. |
| NICE TNA5 / NICE TNA6 | Et par lige / bøjede teleskoparme. Bøjede arme er nyttige, når der er begrænset plads ved portens bærearm. |
| NICE TNA38 | Føring til et par gearaksler. |
| NICE OTA11 / NICE OTA12 | Frigørelse udefra med snor/nøglelås. OTA12 bruges ikke ved sidemonterede motorer. |
Montering og kontrol af porten
Montering, tilslutning og idriftsættelse skal udføres af en kvalificeret tekniker. Motoren monteres inde i garagen. IP44-beskyttelsesklasse er ikke en tilladelse til udendørs montering. Afbryd strømforsyningen og eventuelt backupbatteri, før der udføres arbejde.
- Kontrollér portens tilstand og balance samt fjedre, wirer, føringer og bærende dele. Porten skal kunne bevæges jævnt manuelt over hele sin bevægelsesbane og må ikke falde af sig selv.
- Fjern unødvendige wirer, og afmontér den eksisterende låsning, hvis den hindrer motoriseret bevægelse.
- Vælg et solidt beslag og aksler, der passer til portens bredde. Afprøv akslernes og teleskoparmenes fulde bevægelsesbane, før de spændes endeligt fast; de må ikke kollidere med føringen, rammen eller kontravægten.
- Vurdér klemsteder ved armene, overkanten og underkanten. Hvis porten har en gangdør, skal dens åbning være under sikker kontrol.
- Den manuelle frigørelse skal kunne nås i en højde på højst 1,8 m. Placér den faste betjeningsenhed, så porten er inden for synsvidde, væk fra bevægelige dele og mindst 1,5 m over gulvet.
- Hvis der ikke er anden adgang til garagen, skal der monteres en udvendig frigørelse, inden installationen overdrages. Porten må under bevægelse ikke rage ud over en offentlig gangsti eller vej.

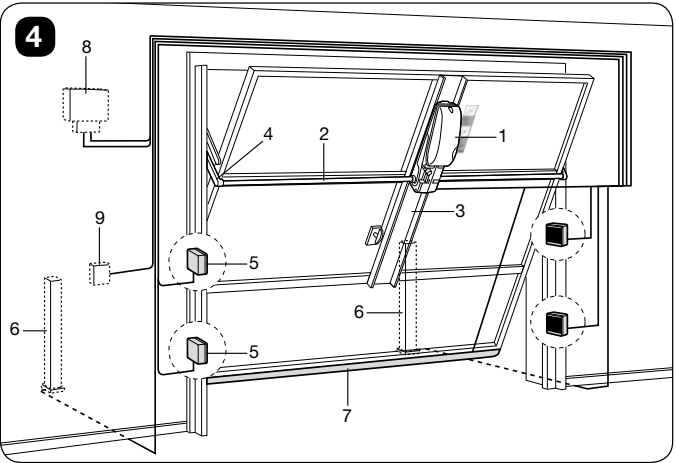

Diagram: 1 – TEN, 2 – firkantaksel 20 × 20 mm, 3 – bærebeslag, 4 – teleskoparm, 5 – fotoceller, 6 – fotoceller på stativer, 7 – følsom sikkerhedskant, 8 – lavspændingsblinklys med antenne, 9 – betjeningsenhed. Dette viser et princip for placering; sikkerhedsforanstaltningerne skal fastlægges ud fra den faktiske port.
Motorens mål og kabelføring

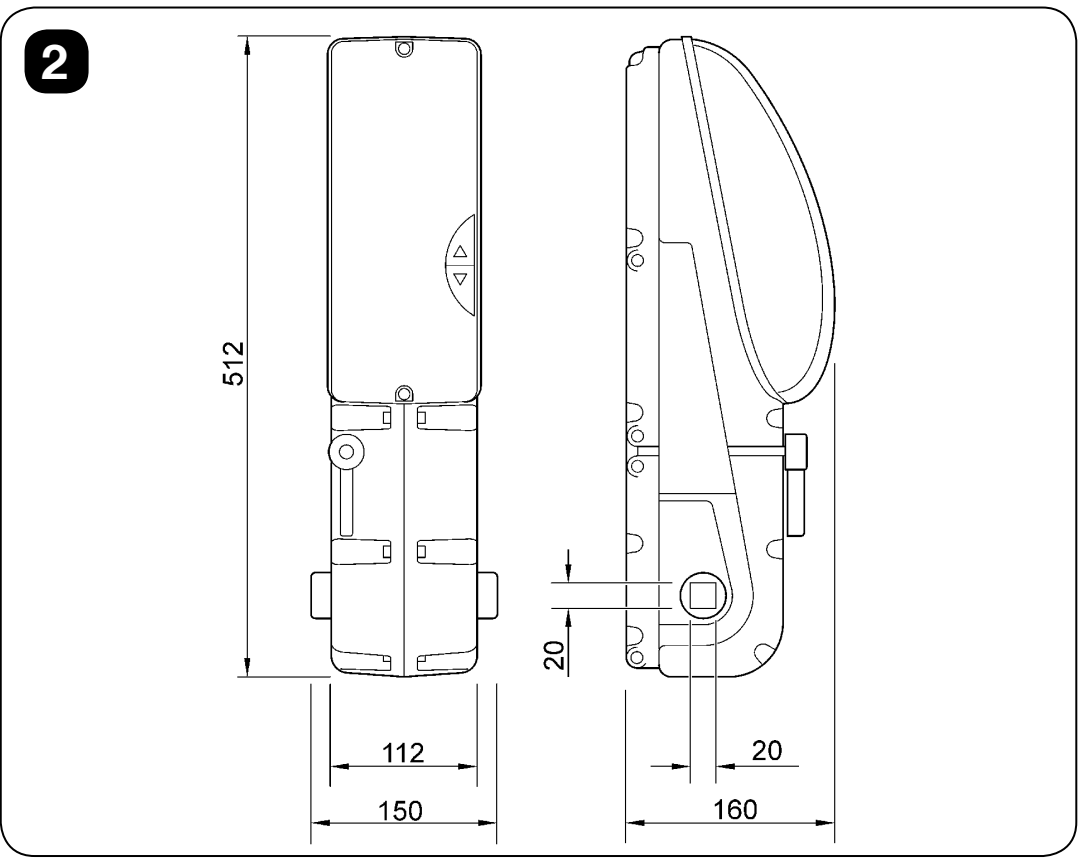

Tegningen angiver en højde på 512 mm, en bredde på 150 mm, en maksimal dybde på 160 mm og en udgang til aksel på 20 × 20 mm. Tag også højde for plads til dækslet, frigørelsesmekanismen og portens bevægelse, før motoren fastgøres. De tekniske mål for huset angiver en dybde på 158 mm; afsæt plads efter tegningens ydre mål på 160 mm.
Lav kun de nødvendige kabelindføringer, og brug passende kabelgennemføringer, når dækslet er åbent. Hold netledningen adskilt fra lavspændingskablerne, sørg for trækaflastning, og efterlad tilstrækkelig kabellængde til portens bevægelse. Der må ikke være vand eller kondens i rør eller ved kabelindføringer. Montér dækslet efter justering, og kontrollér, at det har frigang under hele bevægelsen.
Manuel frigørelse og genindkobling
Frigør kun porten, når den står stille, og sørg først for, at den ikke kan falde. En port, der ikke er i balance, eller en beskadiget fjeder kan medføre en pludselig bevægelse, når den frigøres. Ved en installation med to motorer skal begge motorer frigøres.
- Stop porten, og afbryd alle strømforsyninger.

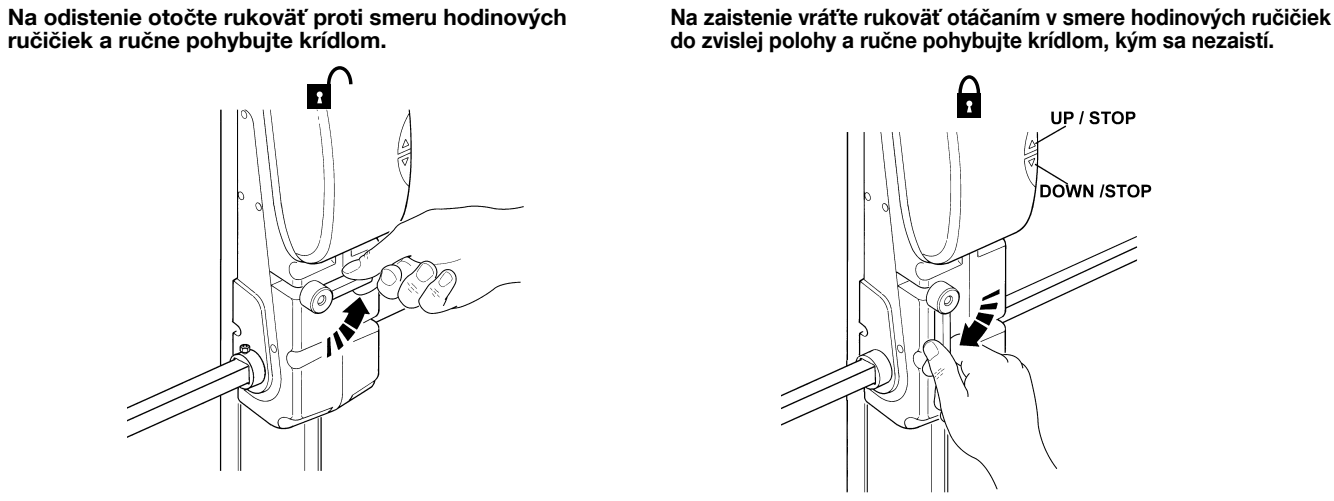

- Drej motorens håndtag mod uret som vist på billedet. Bevæg derefter porten manuelt uden at bruge vold.
- Drej håndtaget for at genindkoble med uret til lodret position.
- Bevæg porten kortvarigt manuelt, indtil gearet går i indgreb. Tilslut først derefter strømmen igen, og kontrollér betjeningen.
Til udvendig frigørelse kan der anvendes korrekt monterede NICE OTA11 eller NICE OTA12. Ved installationer med to motorer skal løsningen gøre det muligt at frigøre begge drev sikkert.
Kabelføring
| Hovedkredsløb TN2010L | Ledning og længde i henhold til vejledningen |
|---|---|
| Netforsyning | 3 × 1,5 mm², højst 30 m. Ved længder over 30 m kræves et større tværsnit, f.eks. 3 × 2,5 mm², afhængigt af dimensioneringen af strømforsyningen og beskyttelsen. |
| Blinklys 12 V | 2 × 1 mm², højst 20 m. |
| Antenne | RG58-koaksialkabel, højst 20 m; anbefalet længde under 5 m. |
| BlueBUS-fotoceller | 2 × 0,5 mm², højst 20 m. |
| Nøglekontakt | Højst 20 m; antal ledere afhænger af de anvendte kontakter. Vejledningen tillader et fælles kabel på 4 × 0,5 mm². |
| Kontaktfølsom sikkerhedskant | 2 × 0,25 mm², højst 20 m; en optisk kant kræver tilslutning i henhold til dens tre signaler. |
Kablerne skal være egnede til omgivelserne og til bevægelig montering. En elektriker skal projektere kabelføring, beskyttelse og forsyning; det er ikke nok blot at overholde det angivne tværsnit. Mellem motorerne er der to separate kredsløb – motor og hjælpelys; vælg ledning efter den leverede installation og illustrationen nedenfor.
Styreenhed og tilslutning
TN2010L har indbygget styring; TN2020L har ikke. Nedenstående klemmer og fremgangsmåder gælder styringen i TN2010L, der er vist på billedet, med tre knapper og otte LED'er L1–L8. Ved udskiftning af NICE TNA2-kortet eller ved en anden version skal vejledningen til den faktisk monterede version følges.

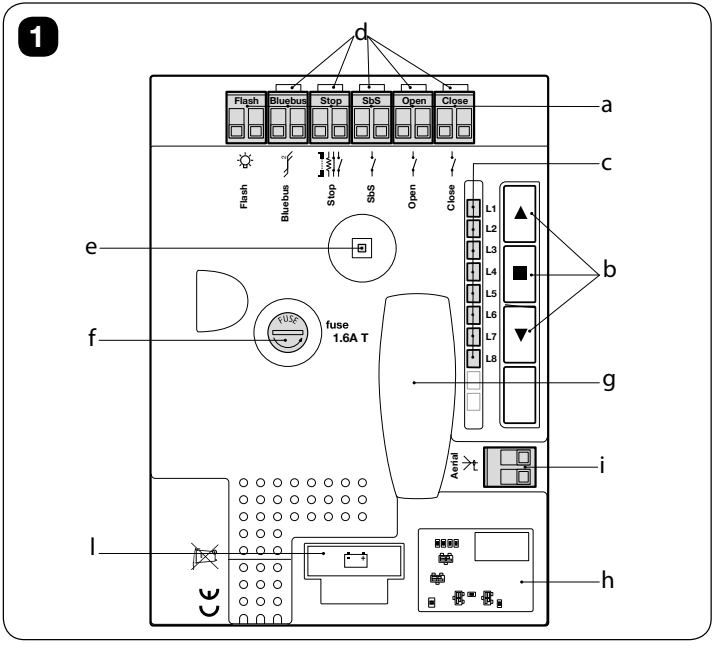

På kortet: a – klemmer, b – knapper, c – LED'er L1–L8, d – indgangs-LED'er, e – hjælpelys, f – sikring F2, g – SM-modtagersokkel, h – BusT4, i – Aerial-klemme, l – batteristik.
Netforsyning og lavspændingstilbehør

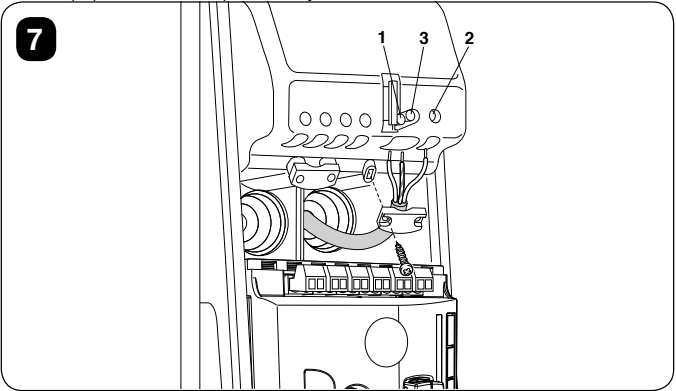

| Kredsløb / klemmer | Tilslutning og grænser |
|---|---|
| TN2010L: 1 / 2 / 3 | Netforsyning 230 V AC, 50/60 Hz: 1 = L (fase), 2 = N (neutralleder), 3 = PE (beskyttelsesleder). AC har ingen plus/minus-poler. Forsyningen skal have passende afbrydelse og beskyttelse. |

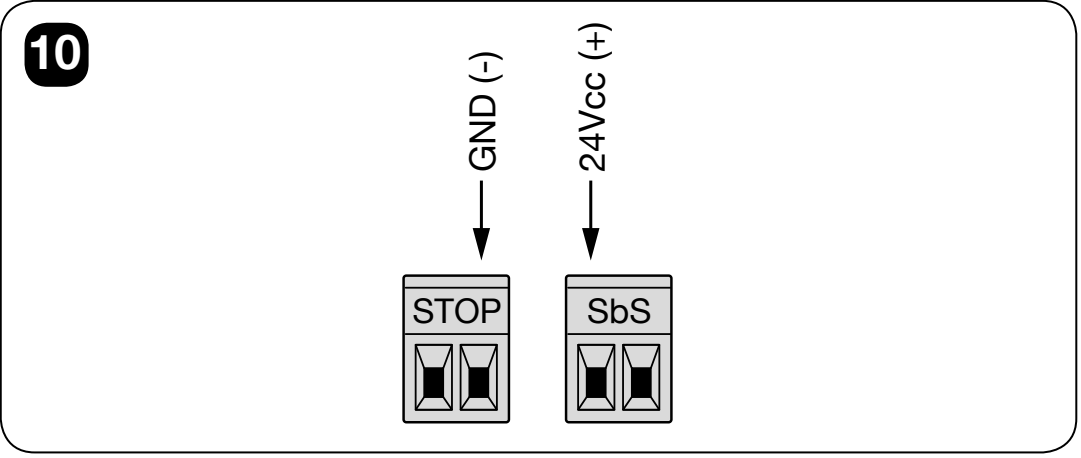

| Hjælpeforsyning | Højre kontakt STOP = GND (−), Venstre kontakt SbS = 24 V DC (+), med samme orientering som på billedet. Spænding 24 V DC −30/+50 %, højst 100 mA i alt. Er stadig til stede i standby. |
| BlueBUS | Parallel toledertilslutning af kompatible enheder, f.eks. NICE EPMB. Polaritetsuafhængig; det er ikke en universel 24 V-hjælpeudgang. Maks. 12 belastningsenheder på BlueBUS. |
| SbS / Open / Close | Styresignaler for potentialfrie NO-kontakter: trinvis styring / åbne / lukke. Det relevante kontaktpar aktiveres; der må ikke tilsluttes en ekstern strømforsyning. En NO-kontakt har ikke i sig selv nogen polaritet. |
| Stop | Indlært sikkerhedsindgang NO, NC, 8,2 kΩ eller kompatibel optisk sikkerhedskant; se detaljeret STOP-tilslutning. |
| Flash | Fra fabrikken er udgangen beregnet til 12 V DC-advarselsblink, maks. 21 W, f.eks. NICE ELDC. Tilslut ikke 230 V ELAC her. Følg markeringen på det monterede printkort for at finde udgangens præcise poler; deres placering kan ikke udledes af hjælpestrømforsyningen. |
| Antenne / modtager | Koaksialkabel: midterleder = signal, skærmfletning = afskærmning. Det er ikke strømforsyningens +/−. Ved NICE OXIBD skal en ekstern antenne tilsluttes direkte til dens antenneklemmer. |
Plus og minus ovenfor betegner de enkelte kontakter, ikke hele de topolede klemrækker. Tilslut tilbehør med strømforsyning med dets + til SbS (+) og − til STOP (−), men kun hvis det passer til den angivne spænding og det samlede strømforbrug. TN2020L-motoren og advarselsblinket må ikke strømforsynes fra denne 100 mA-udgang.

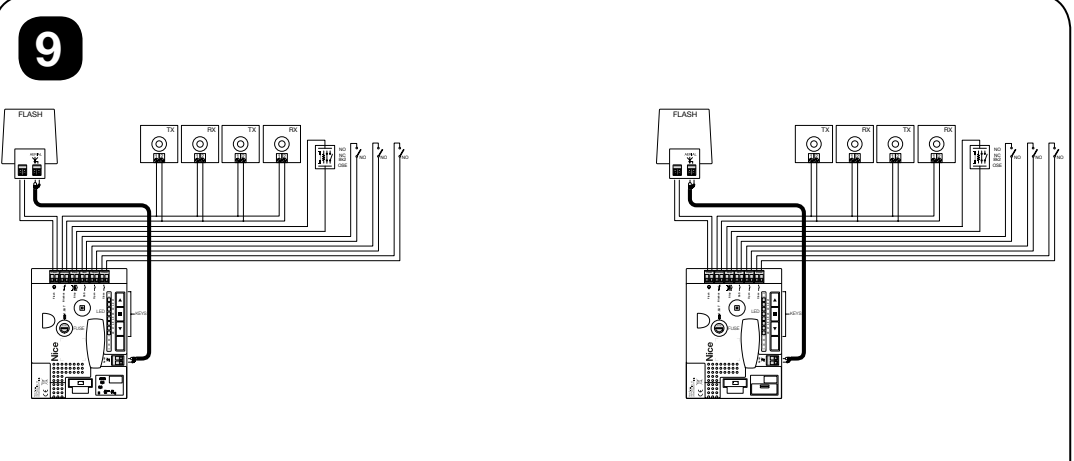

Diagrammet viser alternative tilslutninger af sikkerhedsanordninger; det betyder ikke, at alle STOP-varianter skal forbindes samtidig. Ved advarselsblinket NICE ELDC tilslut strømforsyningen til den relevante lavspændingsindgang, og tilslut antennekablet separat. Indstil blinktilstanden efter advarselsblinkets vejledning for en udgang, der allerede leverer pulserende spænding.

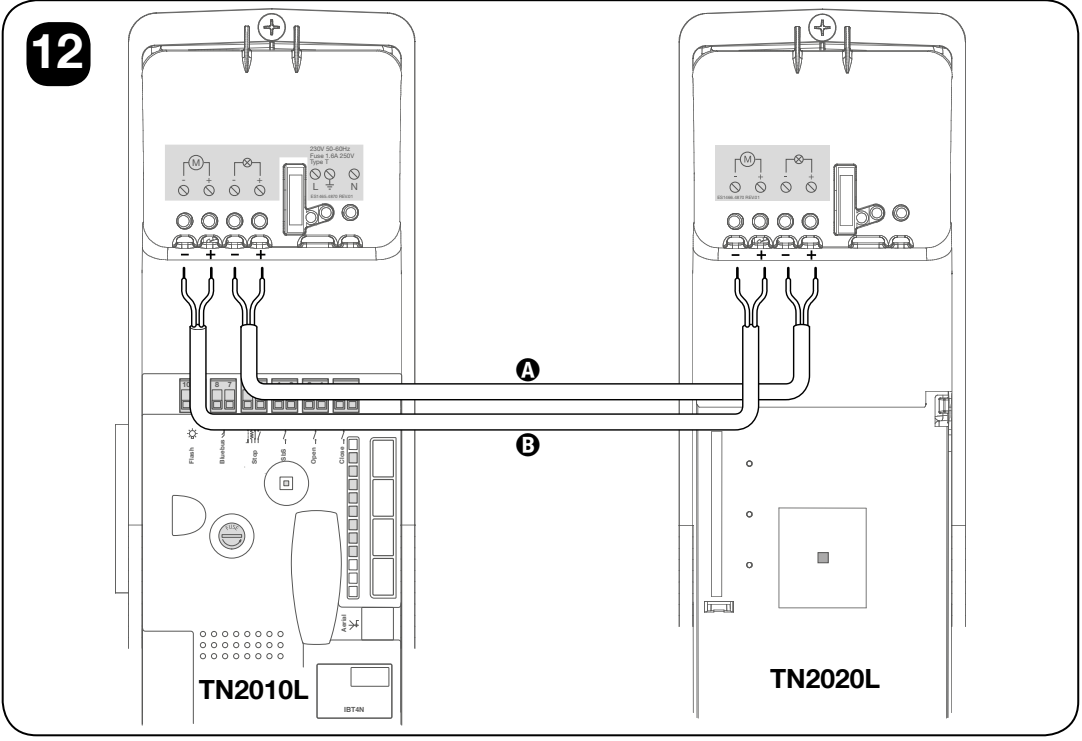

Forbindelse mellem TN2010L og TN2020L
230 V-nettet tilsluttes kun til hovedenheden TN2010L. TN2020L får motorstrøm fra hovedenheden. Den har egne klemmer til motor og lys, men hverken en ekstra styreenhed eller egne sikkerhedsindgange.
| Tilslutning som vist på billedet | Dette skal overholdes |
|---|---|
| A – motor nummer to | Fra udgangen til motor nummer to på TN2010L til motorklemmerne på TN2020L. På begge viste klemmepar venstre −, højre +; bevar − → − og + → +. |
| B – hjælpelampe til motor nummer to | Et separat kabel fra udgangen til hjælpelampen for motor nummer to til lys-klemmerne på TN2020L. På billedet igen venstre −, højre +; forbind den ikke til motorklemmerne eller 100 mA-hjælpeudgangen. |
| Indstilling på hovedenheden TN2010L | Niveau I, L8 ON = to motorer; med én TN2010L skal den forblive L8 OFF. |
Aflæs polernes placering, når originaldiagrammet har samme orientering, og sammenlign altid med de faktiske mærkninger på klemmerne. Aktivér ikke tilstanden for to motorer, når der kun er monteret én motor – det kan medføre fejlfunktion og skader. Efter ændring af opsætningen skal indlæring, kraftmåling og sikkerhedstests gentages.

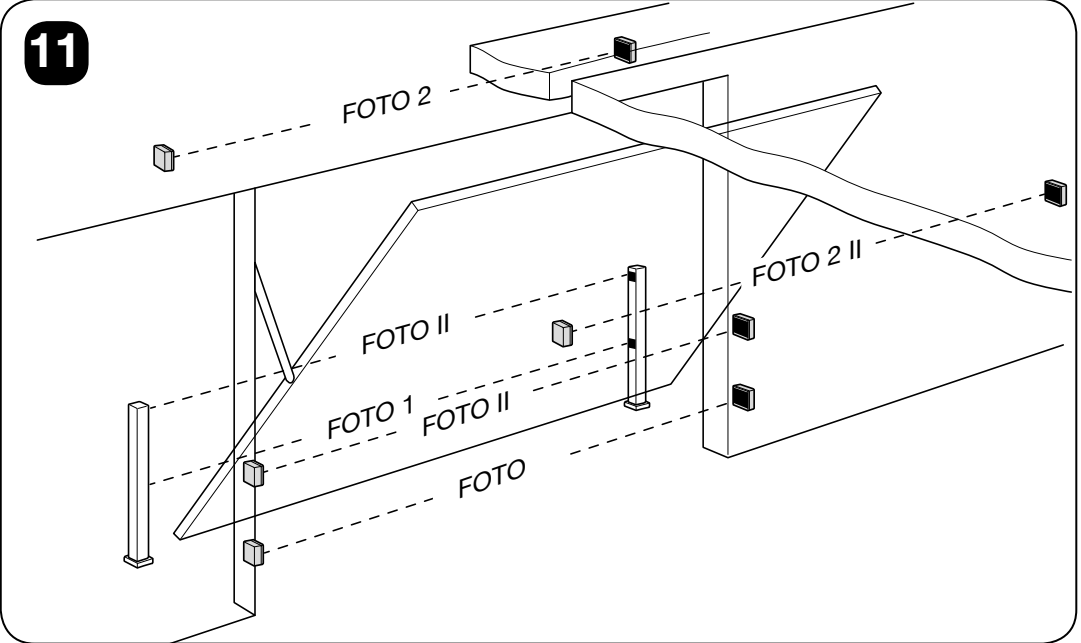

BlueBUS-fotoceller og adressering
NICE EPMB tilslut med to ledere til BlueBUS på hovedenheden TN2010L. TX og RX i ét par skal have samme jumperindstilling; et ekstra par skal have en anden adresse. BlueBUS-enheder er polaritetsuafhængige og tilsluttes parallelt. Almindelige EPM-relæfotoceller må ikke tilsluttes BlueBUS.

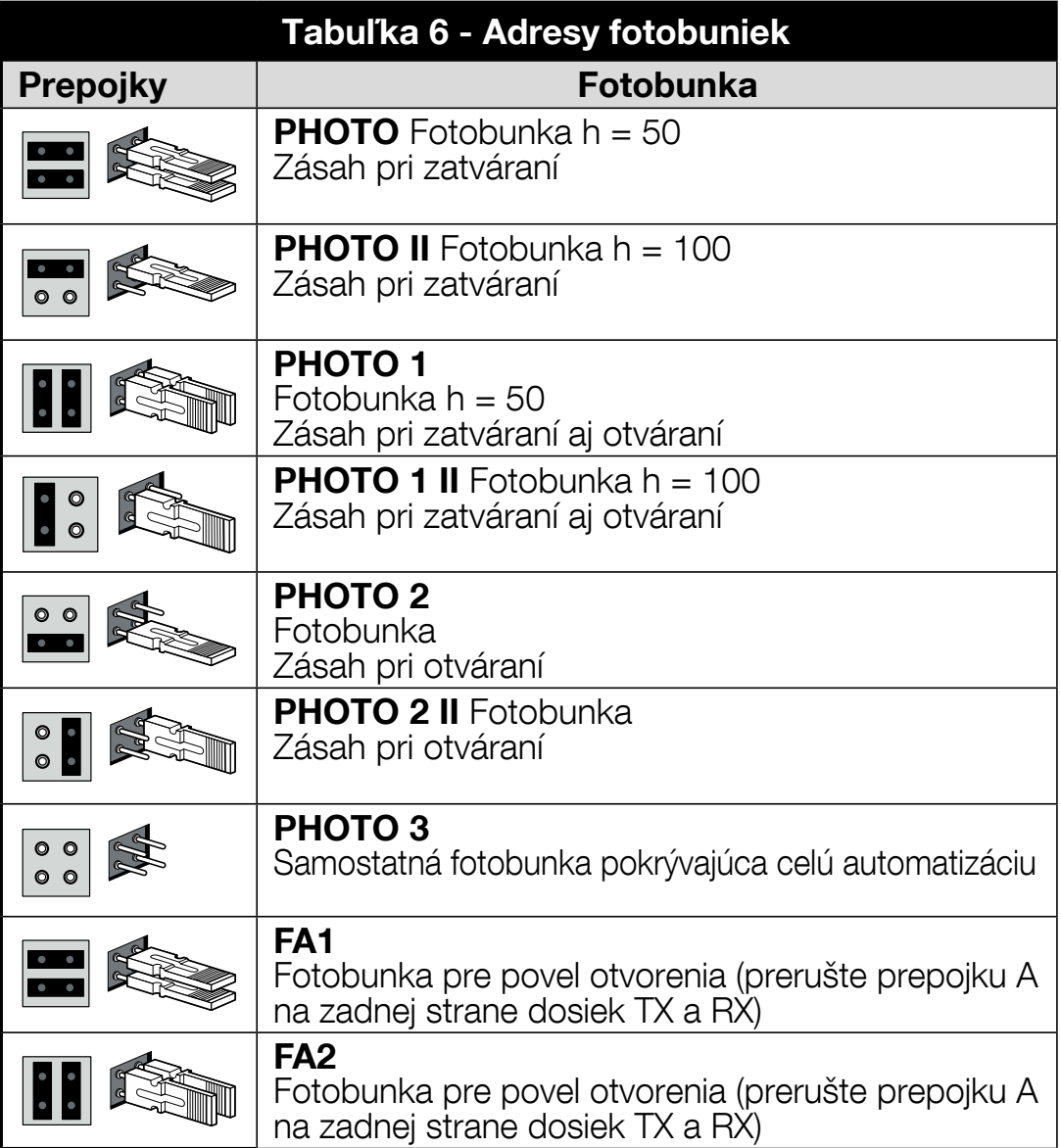

| Adresse | Funktion ved TEN |
|---|---|
| PHOTO / PHOTO II | Overvågning ved lukning; højde ca. 50 / 100 cm. |
| PHOTO 1 / PHOTO 1 II | Overvågning ved både åbning og lukning; højde ca. 50 / 100 cm. |
| PHOTO 2 / PHOTO 2 II | Overvågning ved åbning. |
| PHOTO 3 | Én fotocellebeskyttelse, der dækker hele automatikken i henhold til den planlagte opsætning. |
| FA1 / FA2 | Fotocelle til åbningskommando; må kun bruges med en egnet fotocelletype og i henhold til dens vejledning. Den erstatter ikke den krævede sikkerhedsbeskyttelse. |
Ved udskiftning af fotoceller skal det kontrolleres i den tilhørende vejledning, at jumperindstillingerne har samme betydning. Efter hver tilføjelse eller fjernelse af en enhed skal du udføre registrering af enheder og afprøve reaktionen igen i begge retninger. Portens bevægelse må ikke afprøves med sikkerhedsbeskyttelsen omgået. Indstilling af EPMB-jumpere.
Følsom sikkerhedskant og STOP-indgang
STOP udløser et stop og en kort bevægelse tilbage. Under indlæringen husker styringen typen af den tilsluttede enhed og udløser en sikkerhedsreaktion, hvis dens tilstand ændres. Flere NO-kontakter kan forbindes parallelt, NC-kontakter serielt. Modstandssikkerhedskanter tilsluttes i henhold til deres vejledning; ved kaskadekobling bruges kun én slutmodstand 8,2 kΩ.

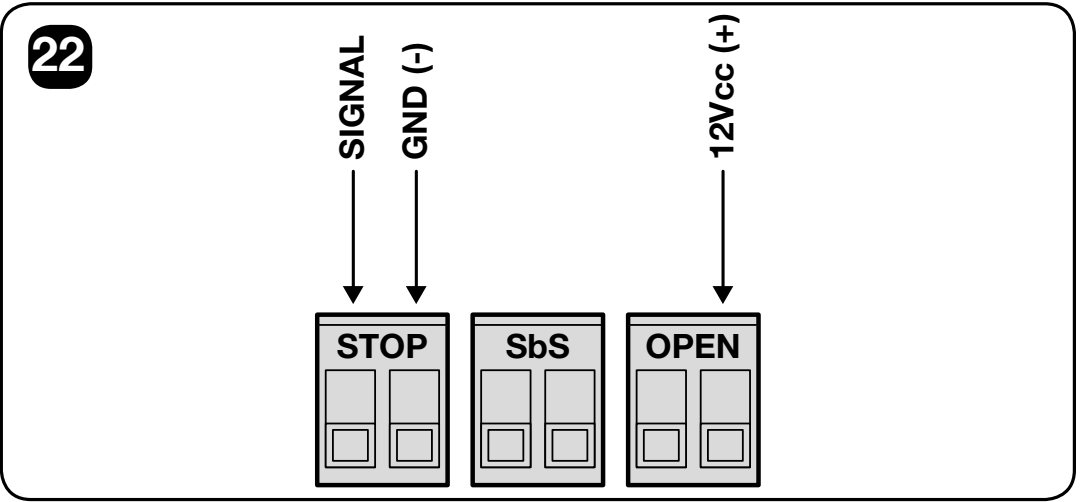

| Optisk kant OSE | Den konkrete kontakt set i billedets orientering |
|---|---|
| Strømforsyning + | Højre kontakt OPEN = +12 V DC, maks. 40 mA. Her tilsluttes den positive strømforsyningsleder til en kompatibel optisk sikkerhedskant. |
| Strømforsyning − | Højre kontakt STOP = GND (−). |
| Signal | Venstre STOP-kontakt = SIGNAL. Det er ikke en pluspol til strømforsyning. |
Ved tilslutning af OSE bruges OPEN-kontakten til strømforsyning af sikkerhedskanten – tilslut ikke en vilkårlig betjeningsknap til den. NO/NC-kontakter og modstandssikkerhedskanter har ingen strømforsyningspolaritet; det har en optisk sikkerhedskant. Vælg en optisk enhed eller en 8,2 kΩ-enhed, der passer til den krævede sikkerhedskategori, og afprøv hele porten.
Første opstart og registrering af enheder
Alle efterfølgende knapper og LED'er hører til hovedenheden TN2010L. Denne procedure udføres ikke separat på TN2020L. Færdiggør montering, sikkerhedsanordninger og indstilling af L8 efter antallet af motorer, før opstart.
- Kontrollér BlueBUS-LED'en, når strømmen er tilsluttet: Efter den indledende hurtige blinkning skal den blinke regelmæssigt cirka én gang i sekundet. LED'erne på de tilsluttede TX/RX-enheder skal indikere aktivitet; advarselslampen og ekstralampen skal være slukket, når porten står stille.
- Hvis signaleringen ikke stemmer, eller der er mistanke om en fejl, skal strømforsyningen afbrydes, og tilslutningerne kontrolleres. Fortsæt ikke med indlæringen uden at kontrollere forholdene.
- Tryk på, og hold ▲ + STOP/SET. Slip dem, når L1 og L2 begynder at blinke hurtigt, efter cirka 3 sekunder.
- Vent, til processen er afsluttet. STOP-LED'en skal forblive tændt, og L1/L2 skal slukke; L3/L4 kan blinke som tegn på, at positionsindlæring er påkrævet.
Registreringen udføres også uden tilsluttede enheder og gentages efter ændringer af BlueBUS eller STOP.
Positionsindlæring og automatisk kraftindlæring
Afprøv først, at bevægelsesretningen er korrekt, og at der er fri plads. Hvis retningen er forkert, skal du bruge programmering af retning; byt ikke om på motorledningerne på må og få. Under bevægelse stopper hver af styreenhedens tre knapper motoren.
Hurtig procedure – åben og lukket position
- Hold STOP/SET + ▼ nede i cirka 3 sekunder, indtil L1 begynder at blinke, og slip knapperne.
- Brug ▲ / ▼ til at indstille den ønskede, helt åbne position FCA.
- Hold STOP/SET nede i 5 sekunder og vent, til L8 begynder at blinke; slip derefter knappen.
- Brug ▲ / ▼ til at indstille den helt lukkede position FCC.
- Bekræft ved at holde STOP/SET nede i 2 sekunder og slip knappen. L1/L8 slukker. Styreenheden beregner de øvrige positioner.
- Ekstralampen begynder at blinke cirka én gang i sekundet. Giv en SbS- eller OPEN-kommando: Anlægget udfører to hele cyklusser med automatisk kraftindlæring.
Fuld indstilling af de enkelte positioner
Gå ind på samme måde ved at holde STOP/SET + ▼ nede i cirka 3 sekunder. Indstil positionen med ▲ / ▼, og bekræft hver position, der skal gemmes, ved at holde STOP/SET nede i 2 sekunder. En valgfri position kan springes over ved at trykke hurtigt to gange på STOP/SET.
| Rækkefølge / LED | Position og betydning |
|---|---|
| 1 – L1 / FCA | Helt åben position; obligatorisk. |
| 2 – L2 / RA | Start på nedbremsning ved åbning; valgfri. |
| 3 – L4 / RI | Mellemliggende nedbremsning ved lukning. Porten begynder at sænke farten cirka 50 cm før punktet og går tilbage til den indstillede hastighed, når punktet er passeret; valgfri. |
| 4 – L5 / AP | Delvis åbning; valgfri. |
| 5 – L7 / RC | Start på nedbremsning ved lukning; valgfri. |
| 6 – L8 / FCC | Helt lukket position; obligatorisk. |
Slip STOP/SET efter FCC, og giv en kommando for at starte to hele cyklusser med kraftindlæring. Processen skal afsluttes automatisk uden afbrydelse. Hvis processen afbrydes, forbliver den uafsluttet, også efter et strømsvigt, og skal startes igen. Ændring af positioner, åbnings-/lukkehastighed eller rotationsretning udløser et nyt krav om kraftindlæring.
Encoderen fungerer inden for det tilladte område 5–95 %. Hvis L1 eller L8 blinker enkeltvis, mens porten står stille, kan det betyde, at dette område er overskredet; det er ikke automatisk en fejl ved fotocellen. Afhjælpning skal udføres af en tekniker; sikkerhedsanordningen må ikke omgås.
Sikkerhedstest før brug
- Kontrollér manuel bevægelse med strømmen afbrudt og motorerne frigjort; testgrænsen er 225 N, mens grænsen ved klargøring af en privat port er strengere: 150 N.
- Afprøv hver fotocelle, sikkerhedskant, STOP og øvrige sikkerhedsanordninger separat. Reaktionen skal svare til den valgte funktion.
- Afprøv fotocellerne med en genstand, der er Ø5 cm og 30 cm lang, ved TX, RX og midt i strålen.
- Når porten lukker mod en genstand med en højde på 50 mm placeret på gulvet, skal drevet efter kontakt med underkanten vende bevægelsesretningen. Ved sikkerhedstesten med en vægt på 20 kg fastgjort midt på underkanten, skal drevet forhindre åbning eller standse åbningen. Testene udføres af montøren i en afspærret testzone; dette er ikke en test af manuel frigørelse med en vægt.
- Mål slagkræfterne, og kontrollér driftsrisiciene for hele porten. Øgning af kraften må ikke bruges til at skjule friktion eller dårlig balance.
- Udlever vejledningen, vedligeholdelsesplanen, dokumentationen for testene og instruktioner om frigørelse. Porten må først tages i brug, når testene er bestået.
Indstillinger på hovedenheden TN2010L
▲ åbner eller flytter op i menuen, ▼ lukker eller flytter ned, og STOP/SET standser og bekræfter. Under bevægelse stopper alle tre knapper porten. Procedurerne gælder for den viste styreenhed; der må højst gå 10 sekunder mellem programmeringstrinnene.
Niveau I – otte ON/OFF-funktioner
- Hold STOP/SET nede i cirka 3 sekunder, mens porten står stille, og slip, når L1 blinker.
- Vælg funktionens LED med ▲ / ▼.
- Skift status med et kort tryk på STOP/SET: korte blink = OFF, lange blink = ON.
- Vent 10 sekunder, mens indstillingen gemmes og menuen afsluttes.
Disse funktioner er slået fra fra fabrikken. Ved et anlæg med to motorer skal teknikeren slå L8 til.
| LED | Funktion | Betydning |
|---|---|---|
| L1 | Automatisk lukning | Efter åbning lukkes porten, når den indstillede pausetid er gået. Uden funktionen er driften halvautomatisk. |
| L2 | Lukning efter fotocelle | Når fotocellen frigøres, er pausetiden 5 sekunder. Uden L1 fuldfører porten først åbningen; med L1 kan åbningen afsluttes, når fotocellen frigøres. Funktionen aktiveres ikke efter et STOP-indgreb. |
| L3 | Luk altid | Når strømmen vender tilbage, registrerer styreenheden, om porten står åben, og starter lukningen med 3 sekunders forblink. |
| L4 | Standby | Efter 1 minut uden aktivitet slukker BlueBUS-udgangen og alle LED'er undtagen BlueBUS-LED'en, som blinker langsommere. En ny kommando genoptager driften; den ekstra 24 V-forsyning forbliver aktiv. |
| L5 | Langt tilbageløb | Efter et STOP-indgreb eller aktivering af kraftbegrænseren bevæger porten sig i modsat retning helt til yderpositionen. OFF betyder et kort tilbageløb på cirka 15 cm. |
| L6 | Forblink | Blinklyset tænder 3 s før bevægelsen. |
| L7 | Følsomhed | Øger følsomheden for registrering af forhindringer. Kræver passende indstilling af hastighed og kraft samt efterfølgende måling. |
| L8 | To motorer | ON: TN2010L + TN2020L. OFF: én TN2010L. |
Niveau II – otte justerbare parametre
- Hold STOP/SET inde i ca. 3 s, slip ved L1, og vælg LED-indgangen for parameteren med ▲ / ▼.
- Tryk på og hold STOP/SET inde. Den aktuelle værdi lyser efter ca. 3 s.
- Mens du holder STOP/SET inde, ændres værdien med knapperne ▲ / ▼.
- Slip STOP/SET, og vent 10 s, indtil menuen lukkes.
Fed skrift angiver tabellens standardindstillinger for den viste styring; aflæs altid den faktiske indstilling på printkortets LED'er. Paustiden gælder kun, når automatisk lukning er aktiveret. For parametre med en værdi mellem to niveauer kan to LED'er lyse skiftevis.
| Parameter | Værdier L1–L8 |
|---|---|
| L1 – Pausetid | L1 10 s L2 20 s L3 40 s L4 60 s L5 80 s L6 120 s L7 160 s L8 200 s |
| Parameter | Værdier L1–L8 |
|---|---|
| L2 – SbS-funktion | L1 åbn–stop–luk–stop L2 åbn–stop–luk–åbn L3 åbn–luk–åbn–luk L4 boligfunktion L5 boligfunktion 2; en kommando på over 2 s stopper L6 trinvis styring 2; en kommando på under 2 s åbner delvist L7 bevægelse, mens kommandoen holdes inde L8 halvautomatisk åbning, lukning ved at holde kommandoen inde |
| Parameter | Værdier L1–L8 |
|---|---|
| L3 – Hastighed | L1 30 % L2 44 % L3 58 % L4 72 % L5 86 % L6 100 % L7 åbning V4 / lukning V2 L8 åbning V6 / lukning V4 |
| Parameter | Værdier L1–L8 |
|---|---|
| L4 – FLASH-udgang | L1 indikator for åben port L2 aktiv, når porten er lukket L3 aktiv, når porten er åben L4 blinklys L5 elektrisk låsning L6 elektrisk lås L7 holdemagnet L8 serviceindikator |
| Parameter | Værdier L1–L8 |
|---|---|
| L5 – Kraft ved åbning | L1 kraft 1 L2 kraft 2 L3 kraft 3 L4 kraft 4 L5 kraft 5 L6 kraft 6 L7 kraft 7 L8 kraft 8 |
| Parameter | Værdier L1–L8 |
|---|---|
| L6 – Kraft ved lukning | L1 kraft 1 L2 kraft 2 L3 kraft 3 L4 kraft 4 L5 kraft 5 L6 kraft 6 L7 kraft 7 L8 kraft 8 |
| Parameter | Værdier L1–L8 |
|---|---|
| L7 – Servicepåmindelse | L1 automatisk efter belastningsgrad L2 1.000 manøvrer L3 2.000 manøvrer L4 4.000 manøvrer L5 6.000 manøvrer L6 8.000 manøvrer L7 10.000 manøvrer L8 12.000 manøvrer |
| Parameter | Værdier L1–L8 |
|---|---|
| L8 – Fejlhistorik | L1 seneste manøvre L2 næstseneste manøvre L3 tredje seneste manøvre L4 fjerde seneste manøvre L5 femte seneste manøvre L6 sjette seneste manøvre L7 syvende seneste manøvre L8 ottende seneste manøvre |
Kraftindstillingen løser ikke fejl på porten. Efter ændring af kraftindstillingen skal målingen af beskyttelseskræfter gentages; efter ændring af hastigheden skal kraften også indlæses automatisk igen. Udgang FLASH ændrer funktion og den krævede belastning afhængigt af den valgte tilstand; det er ikke en universel 24 V-strømforsyning. Blinklys og lås må ikke tilsluttes samtidigt til den. Ved L6 skal der bruges en elektrisk lås 24 V, maks. 10 W, ved L7 en holdemagnet 24 V, maks. 10 W; begge må kun være elektromagneter uden egen elektronik. L6-låsen frigøres med en kort impuls ved åbning, mens L7-magneten holder porten lukket og slukkes under bevægelse. Tilstanden L5 elektrisk låsning holder riglen frigjort under åbning; en tekniker skal bekræfte valg og tilladt strømforbrug for den konkrete rigel, med en spænding på højst 24 V, kun som elektromagnet uden egen elektronik, ud fra det monterede printkort. Ved lukning skal riglen gå mekanisk i indgreb igen.
Yderligere kommandoer
En vedvarende SbS-kommando på over 3 s kan holde porten åben, f.eks. via en passende tidskontakt. Nødbevægelse ved svigt i beskyttelsessystemet er kun mulig under kontrol, mens kommandoen holdes inde: Gentag kommandoen inden for 3 s efter et mislykket forsøg, og hold den inde; bevægelsen starter efter ca. 2 s og stopper, når knappen slippes. Denne tilstand erstatter ikke reparation og må kun bruges under opsyn, når der ikke er personer eller genstande i bevægelsesbanen.
Modtager, fjernbetjeninger og antenne

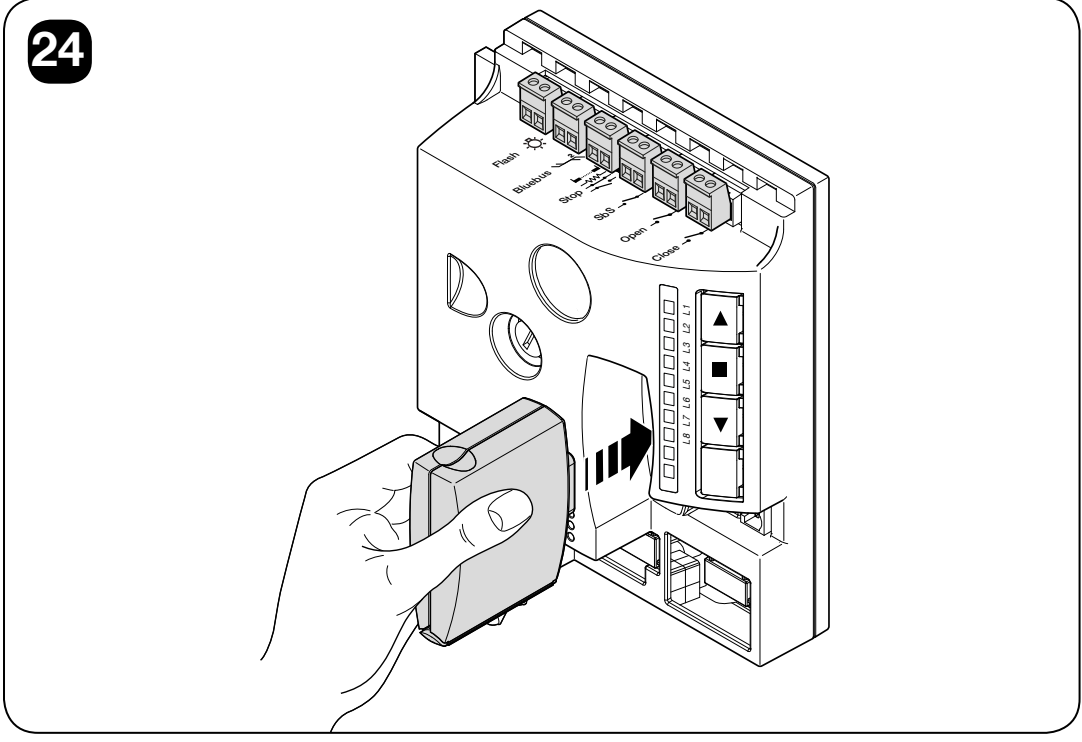

TN2010L har et stik SM til separat modtager. TN2020L har ikke sin egen modtager; styringen sker via hovedmotoren. Det aktuelle valg er NICE OXIBD; fjernbetjeningens type skal passe til modtagerens kodning. I eksisterende anlæg kan du støde på SMXI, SMXIS eller OXI – programmering af radiosendere følger den pågældende modtager.
Afbryd strømforsyningen og backupbatteriet, før modtageren sættes i eller tages ud. Tilslut den eksterne antenne på OXIBD direkte til modtagerens antenneterminaler, med signal og skærm tilsluttet som angivet i vejledningen. Tilslut den ikke automatisk til det ældre Aerial-stik på printkortet, blot fordi det er vist på det oprindelige diagram. Udvidede kommandoer for OXI/OXIBD-modtageren og parring af NICE-fjernbetjeninger.
| Modtagerens standardudgang | Hovedkommando TEN |
|---|---|
| 1 | SbS-trinvis styring |
| 2 | Delvis åbning |
| 3 | Åbn |
| 4 | Luk |
OXI understøtter også Stop, bolig- og prioritetsbaseret trinvis styring, yderligere delvise åbninger, åbning/lukning med spærring, spærring/ophævelse af spærring samt tidsstyret eller permanent hjælpelampe i udvidet tilstand. Vælg omfanget efter modtageren og dens egen vejledning. Et egnet OView-interface kan bruges til programmering og diagnosticering via BusT4; det er ikke en ekstra styremotor.
Backupstrømforsyning

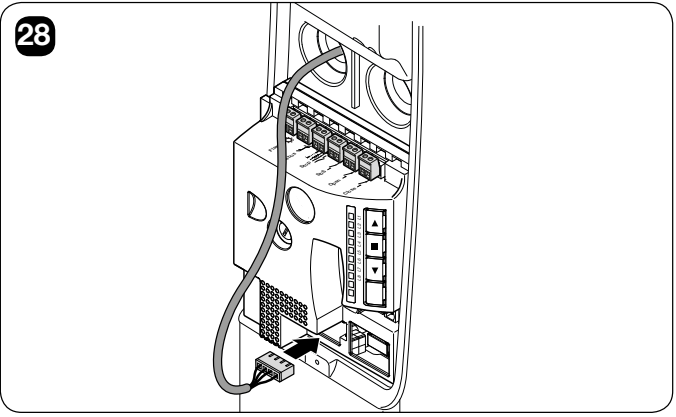

Backupbatteriet tilsluttes hovedenheden TN2010L, som styrer hele anlægget med de to motorer. Tilslut ikke batteriet direkte til TN2020L-motoren eller til hjælpeudgangen STOP/SbS.
TENs aktuelle katalog angiver NICE PSS324. Den har sit eget stik og kræver en kompatibel generation af styringen samt det korrekte tilslutningskabel. Den oprindelige NICE PS324 er en ældre, udgået version; ved eksisterende montering skal den oprindelige tilslutning følges. Det gamle og det nye stik og deres ladestyring er ikke automatisk indbyrdes udskiftelige. Kontrollér printkortets og batteriets mærkning før udskiftning.
Monter batteriet, mens systemet er afbrudt, og brug det dertil beregnede, førte stik uden at tvinge det på plads. Efter monteringen skal du afprøve en hel cyklus med både netstrøm og backup og derefter tilslutte netstrømmen igen. Antallet af bevægelser afhænger af porten, antallet af motorer, temperaturen samt batteriets tilstand og alder. Ved strømsvigt kan porten bevæge sig langsommere. Nødoplåsning skal fortsat være mulig, selv når batteriet er afladet.
Fejlfinding og de mest almindelige fejl
Ved en fejl gentager blinklyset og hjælpelampen en gruppe hurtige blink to gange med en pause på 1 s. Tæl blinkene i én gruppe. Almindeligt blink fra blinklyset, mens porten bevæger sig, er ikke denne fejlkode.
| Blink | Årsag | Kontrollér |
|---|---|---|
| 2 | Fotocellen tillader ikke bevægelse | Kontrollér forhindringer, optik, ledningsføring og adressering. |
| 3 | Kraftbegrænsningen er aktiveret | Kontrollér forhindringer, friktion og afbalancering. Øg ikke automatisk kraften. |
| 4 | STOP er aktiveret | Kontrollér sikkerhedskanten, kontakterne og den indlærte STOP-type. |
| 5 | Fejl i interne parametre | Vent mindst 30 s, og prøv derefter at sende en kommando. Hvis fejlen gentager sig, skal printkortet serviceres. |
| 6 | Det tilladte antal manøvrer pr. time er overskredet | Vent nogle minutter, indtil den termiske/driftsmæssige begrænsning ophæves. |
| 7 | Fejl i interne kredsløb | Afbryd alle strømkilder i nogle sekunder; gentager fejlen sig, skal anlægget serviceres, og motor/kabler kontrolleres. |
| 8 | En anden kommando er allerede aktiv | Fjern en vedvarende eller samtidig kommando. |
| 9 | Automatikken er spærret | Ophæv spærringen med den relevante kommando fra modtageren; forveksl det ikke med mekanisk frigørelse. |
Printkortets LED'er og hjælpelampen
Skeln først mellem standby og en fejl. Når standby er aktiveret, slukker de øvrige LED'er efter et minuts inaktivitet, og BlueBUS-LED'en blinker langsommere. Før LED'erne vurderes, skal styringen vækkes med en kommando, men kun hvis bevægelsesbanen er fri og sikker; vær opmærksom på, at porten kan bevæge sig. Følgende tabel gælder for en aktiveret styring.
| Signal | Betydning |
|---|---|
| BlueBUS: grønt blink én gang i sekundet | Normal drift. To hurtige grønne blink = ændring af en indgang eller modtaget kommando. |
| BlueBUS: slukket / lyser konstant | Kontrollér strømforsyning og sikringer / fejl, der kræver kontrol af printkortet. |
| BlueBUS: hurtige og lange røde blink | Kortslutning på BlueBUS. Afbryd strømmen, og kontrollér ledningsføringen; efter fejlen er afhjulpet kan det tage cirka 10 s, før den normale blinkning vender tilbage. |
| STOP: lyser / lyser ikke | Korrekt efter indlæring / sikkerhedsindgang aktiveret eller defekt. |
| SbS, OPEN, CLOSE | En tændt LED angiver, at den tilsvarende kommando er aktiv. |
| L1 + L2 blinker | Tilsluttede enheder skal identificeres. |
| L3 + L4 blinker | Portens positioner skal indlæres. |
| L1 eller L8 blinker alene, når porten står stille | L1 = øvre grænse, position ≥95 %; L8 = nedre grænse, position ≤5 %. En tekniker skal justere positionen og indlæse den igen; brug ikke værkstedsnulstilling af encoderen på en monteret port. |
| L1–L8 under bevægelse | Motorens aktuelle belastning; L1 lav, L8 høj. Det er ikke det samme som den relative kraftindstilling i menuen. |
| Hjælpelampen blinker én gang i sekundet | Automatisk kraftindlæring er ikke afsluttet; hvis der samtidig er fejlkodeblink, skal fejlkoden tælles. |
Hvis fjernbetjeningen ikke reagerer, og dens LED ikke lyser, skal du kontrollere batteriet. Hvis LED'en lyser, skal du kontrollere modtageren og parringen. Hvis printkortet er helt inaktivt, skal en tekniker kontrollere netforsyning og sikringer; en sikring må først udskiftes, når årsagen er afhjulpet, og kun med samme type og værdi som angivet på mærkningen. Hvis porten bevæger sig kort og derefter kører tilbage, skal du først kontrollere portens modstand – ikke kun kraftindstillingen.
Servicepåmindelse under normal drift
Hvis blinklyset lyser i længere tid, kan det være en servicepåmindelse. Det er ikke samme signal som de hurtige blinkgrupper ved en fejl. Gælder ved tilsvarende indstilling af FLASH-udgangen; servicelampen er en alternativ tilstand for samme udgang.
| Servicegrænsen er nået | Blinklys i FLASH-tilstand | Udgang i tilstand for vedligeholdelsesindikator |
|---|---|---|
| Mindre end 80 % | Normal blinkning: lyser i 0,5 s / slukket i 0,5 s. | Lyser i 2 s ved begyndelsen af åbningen. |
| 81–100 % | Lyser i 2 s ved manøvrens begyndelse og blinker derefter normalt. | Blinker under hele manøvren. |
| Mere end 100 % | Lyser i 2 s både ved manøvrens begyndelse og afslutning, og blinker ellers normalt. | Blinker konstant. |
Få advarslen undersøgt i forbindelse med professionel vedligeholdelse; nulstil ikke tælleren blot for at få signaleringen til at ophøre.
Historik over de seneste otte manøvrer
- STOP/SET i ca. 3 s, slip ved L1, og vælg indgangs-LED L8.
- Hold STOP/SET nede, og vent ca. 3 s. Tændte LED'er angiver manøvrer med fejl: L1 er den nyeste, L8 den ottende seneste. En slukket LED angiver en manøvre uden fejl; historikken er skrivebeskyttet.
- Vælg en manøvre med ▲ / ▼, mens du holder STOP/SET nede. LED'en blinker den tilhørende kode fra tabellen.
- Slip STOP/SET.
Nulstilling, motorretning og servicetæller
Sletning af hovedstyringens hukommelse
Nulstilling sletter indlærte enheder, positioner og brugerindstillinger. Derefter skal antallet af motorer vælges igen, indlæringen gennemføres, og der udføres test; dette er ikke en almindelig metode til at afhjælpe en mekanisk fejl.
- Hold nede, mens motoren står stille ▲ + ▼, indtil alle L1–L8 lyser, ca. 3 s.
- Slip knapperne. LED'erne blinker hurtigt i ca. 3 s, hvorefter styringen genstarter.
- Til sidst blinker L1/L2. Udfør igen genkendelse af enheder, indstilling af L8 og positioner og kraft.
Denne nulstilling ændrer hverken den indstillede rotationsretning eller encoderens position. Hukommelsen i den indstikbare radiomodtager administreres separat i henhold til dens vejledning.
Ændring af rotationsretning
- Hold STOP/SET nede i ca. 3 s, når porten står stille, og slip, når L1 blinker.
- Tryk kortvarigt på ▲ + ▼ samtidigt, og slip.
- Når hjælpelampen lyser, er retningen vendt; når den er slukket, er retningen standard.
- Vent 10 s, til processen er afsluttet. Derefter gentages indlæringen af positionerne og den automatiske indlæsning af kraften.
Gendannelse af encoderens position
Nulstilling af encoderens position er udelukkende et værkstedsindgreb, der udføres på arbejdsbænken. Det må aldrig udføres, mens motoren er monteret på porten. Encoderens monteringsposition L6 indstilles, samtidig med at styringens standardindstillinger gendannes. Hvis det er nødvendigt, skal indgrebet udføres af servicepersonale i henhold til den komplette monteringsvejledning; det erstatter ikke indlæringen af den monterede ports positioner.
Aflæsning og nulstilling af servicetælleren
Niveau II, indgangs-LED L7: Hold STOP/SET nede, og vent ca. 3 s, indtil niveauet vises. Kort tryk på ▲ + ▼ starter aflæsningen: hvert blink svarer til 10 % af den indstillede grænse. Eksempel: Fire blink ved en grænse på 10 000 betyder 4 000–4 999 manøvrer. Hvis ▲ + ▼ holdes nede i mindst 5 s, nulstilles tælleren; gør det først, når vedligeholdelsen er udført. Slip derefter STOP/SET.
Vedligeholdelse og sikker brug
Professionel vedligeholdelse senest efter 6 måneder eller 4 000 arbejdscyklusser, alt efter hvad der indtræffer først. Forkort intervallet passende ved hyppig drift. Tællerens advarsel erstatter ikke det tidsbaserede interval.
- Afbryd strømforsyningen og batteriet før indgrebet, og sørg for, at porten ikke kan bevæge sig.
- Kontrollér beslag, aksler, teleskoparme, kabler, fjedre og føringer for korrosion og slitage. Udskift beskadigede dele; justering af fjedre skal udføres af en fagperson.
- Genopret strømforsyningen efter vedligeholdelsen, og gentag sikkerhedstestene. Dokumentér resultatet.
- Brugeren kan rengøre fotocellernes optik med en let fugtig klud og fjerne snavs fra portens kørebane. Brug ikke porten ved fejl, og kontakt montøren.
Gå kun igennem, når porten er helt åben og står stille. Hold børn og fjernbetjeninger væk fra bevægelige dele. Kontrollér hver måned i overensstemmelse med montørens instruktioner, at drevet ved lukning mod en genstand med en højde på 50 mm på gulvet, efter kontakt med portens underkant, skifter retning. Hvis den ikke fungerer korrekt, skal den automatiske drift standses, og der skal bestilles service. Drevet og batterierne må ikke bortskaffes sammen med husholdningsaffald; demontering og aflevering til genanvendelse skal udføres af en fagperson.
Vejledende levetid
Læg det relevante vægtindeks og kraftindeks sammen med de øvrige relevante påvirkninger; medregn de sidstnævnte påvirkninger, hvis sandsynligheden for, at de forekommer, overstiger 10 %. Vægten i denne tabel er en inputværdi til beregning af slitage, ikke en bæreevne eller en tilladelse til at automatisere en vilkårligt tung port. Monterings- og driftsgrænserne har forrang.
| Påvirkning | TN2010L + TN2020L |
|---|---|
| Portens vægt op til 100 kg | 10 % |
| Over 100–180 kg | 20 % |
| Over 180–230 kg | 30 % |
| Over 230 kg | 50 % |
| Bevægelseskraft op til 160 N | 5 % |
| Over 160–240 N | 15 % |
| Over 240–290 N | 30 % |
| Over 290–350 N | 50 % |
| Temperatur over 40 °C / under 0 °C eller luftfugtighed over 80 % | 10 % |
| Støv eller sand | 15 % |
| Saltholdigt miljø | 20 % |
| Afbrydelse via fotocelle | 10 % |
| Afbrydelse via STOP | 20 % |
| Hastighed over niveau L4 | 15 % |

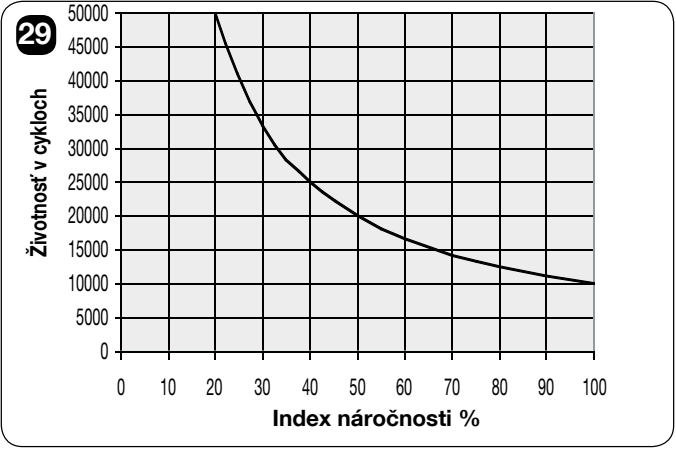

Den vandrette akse viser summen af indeks i %, den lodrette akse antallet af hele cyklusser. Grafen på ca. 10 000–50 000 cyklusser er et vejledende skøn ved korrekt vedligeholdelse, ikke en garanti for levetid eller et antal år. Den omfatter ikke kun antallet af åbninger og angiver ikke vedligeholdelsesintervallet.
Tekniske specifikationer for NICE TN2020L
| Anvendelse | Motor nr. 2 uden styreenhed; styres fra hovedmotoren TN2010L. |
|---|---|
| Strømforsyning | 24 V DC −30/+50 % fra hovedenhedens udgang; ikke 230 V. |
| Maks. startmoment | 320 Nm |
| Nominelt moment | 220 Nm |
| Omdrejningstal uden belastning | 1,4 omdr./min. ved 24 V DC. |
| Omdrejningstal ved nominelt moment | 0,9 omdr./min. ved 24 V DC. |
| Maks. effektforbrug ved opstart | 130 W / 5,5 A ved 24 V DC. |
| Motorens vægt | 7,2 kg |
| Kapslingsklasse og omgivelser | IP44; montering indendørs i garagen. |
| Driftstemperatur | −20 til +50 °C |
| Mål | Højde 512 mm, bredde 150 mm, dybde ifølge tegningen 160 mm; tabelangivet dybde på huset 158 mm. |
| Hjælpelys | Indbygget LED-belysning. |
| Isolationsklasse | III |
For hele samlingen TN2010L + TN2020L angiver manualen et startmoment på 500 Nm, et nominelt moment på 330 Nm og et strømforbrug på 350 W / 1,4 A fra elnettet samt en vægt på 17,2 kg for begge motorer. Samlingens moment bestemmes ikke ved blot at lægge de enkelte motorers momenter sammen.
For samlingen TN2010L + TN2020L gælder ved nominel belastning 25 cyklusser/t og 14 minutters kontinuerlig drift. Ved +50 °C reduceres værdierne til 4 cyklusser/t og 7 minutter for hele samlingen med to motorer. Den faktiske drift begrænses desuden af belastningstabellerne og styringen. De grundlæggende tekniske værdier gælder ved 20 °C ±5 °C.
For at kontrollere valget kontakt os med oplysninger om portens type, højde og bredde, afbalanceringsmetode og forventede antal cyklusser. Ved udskiftning skal du vedhæfte et foto af mærkepladen og printkortet.
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
