NICE TOO TOO3024 - separat motor, til én fløj på 3 m/300 kg, intensiv drift
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
1.380,77 kr. inkl. moms
| Vægt |
|---|
| 6,00 kg |
Beskrivelse af produktet NICE TOO TOO3024 - separat motor, til én fløj på 3 m/300 kg, intensiv drift
NICE TOO3024 er en separat elektromekanisk motor til én lågefløj hængslet port op til 3 m og op til 300 kg. Motoren har 24 V DC og er selvlåsende. Ved strømsvigt frikobles den med en nøgle. Den er velegnet til både privat og lettere industriel brug; styreenhed og sikkerhedsudstyr vælges ud fra porten som helhed.
| Hurtig navigation | |
|---|---|
| Valg af motor | Styreenhed |
| Sæt og alternativer | Montering |
| Mål C | Tilslutning |
| Test | Tilbehør |
| Frikobling | Vedligeholdelse |
| Specifikationer | Manual |
| Tilbehør – klemmer og polaritet | Manual i PDF-format |
Hvornår skal du vælge denne motor?
Angivelserne 3 m og 300 kg er maksimumværdier for én lågefløj. Om den passer til den konkrete port, afhænger også af bevægelsesmodstanden, hængslets placering, vindpåvirkning, lågefløjens beklædning og beslaggeometrien. Kontrollér valget ud fra portens faktiske mål og vægt samt dens frie bevægelse.
24 V-motoren er også velegnet til mere intensiv brug. Vurder den tilladte åbningsfrekvens og belastningen på hele automatikken ud fra lågefløjen, monteringen og styreenheden.
Styreenhed og portudstyr
| Generation | Kompatibel styreenhed |
|---|---|
| Aktuel | MC424LR30 / MCA2R30 til én eller to TOO 24 V-motorer. |
| Ældre, stadig på tilbud | MC424LR10 / MCA2R10. Brug vejledningen til denne generation. |
Kontrollér mærkningen på det monterede printkort, og brug vejledningen til denne generation. Brug ikke fremgangsmåderne til R10 eller R30 med den ældre MC424LR01. Du finder valg af motortype, indlæring af kørselsvej og programmering af den aktuelle enhed i vejledningen til MC424LR30.
Betegnelsen 24 V gælder motoren. Styreenhed MC424LR30 tilsluttes 230 V AC-nettet og leverer de relevante motor- og hjælpeudgange; ledningsføringen skal følge den præcise vejledning til enheden.

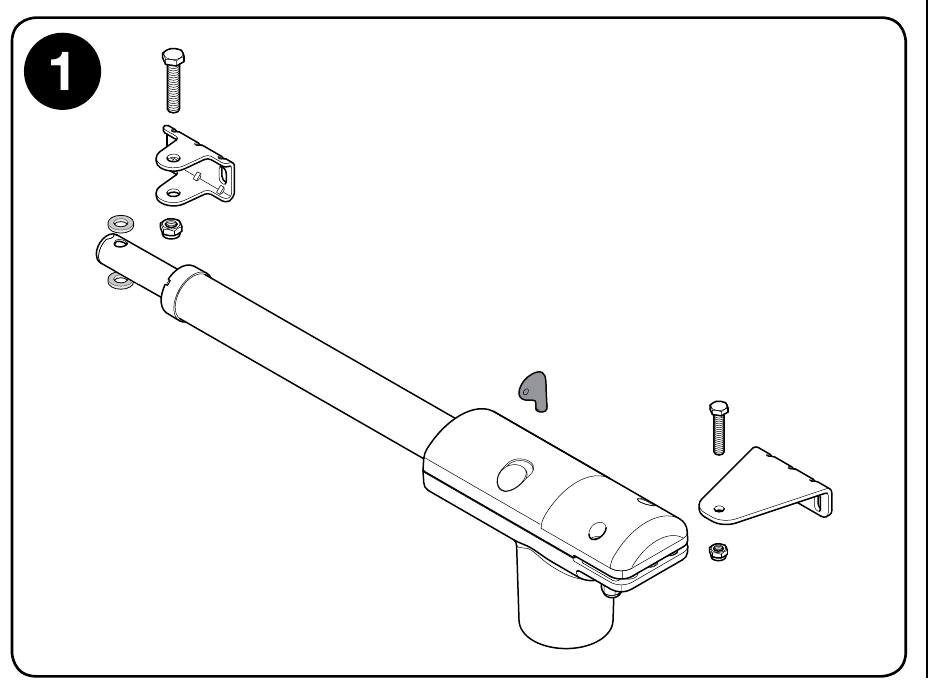

Sammen med motoren vises forreste og bageste beslag, forbindelsesdele og frikoblingsnøgle. Kontrollér, at alle dele er med i pakken, før montering. Styreenhed, fotoceller og valg af forankring til den konkrete stolpe foretages separat eller ud fra sættets indhold.
Sæt til én eller to lågefløje
En separat motor er beregnet til én lågefløj. Til en dobbeltfløjet port kræves der to motorer. Vores 24 V-sæt nedenfor indeholder MC424LR10 og varierer med hensyn til det øvrige udstyr. I midten ses en separat alternativ 230 V-motor.
| Sæt til 1 lågefløj | Sæt til 2 lågefløje |
|---|---|

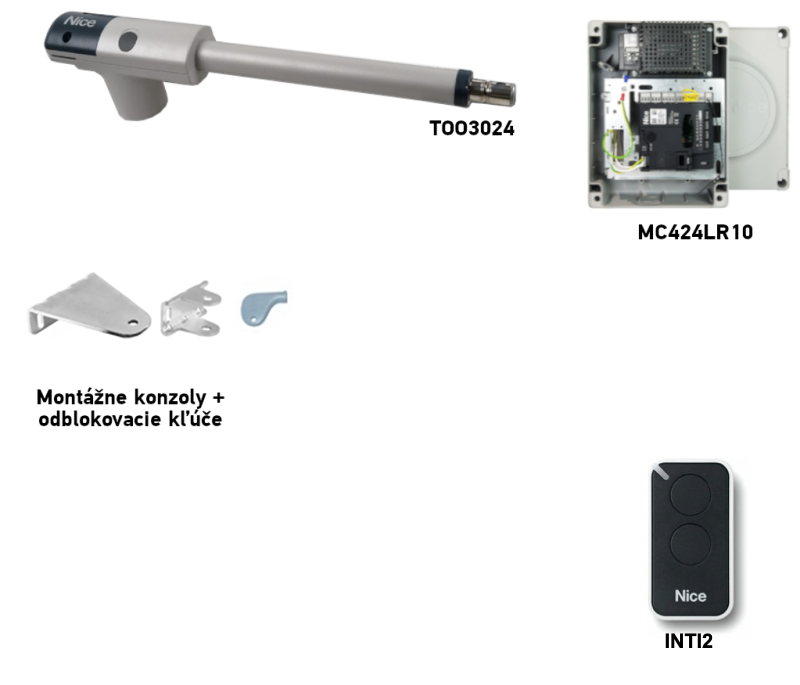

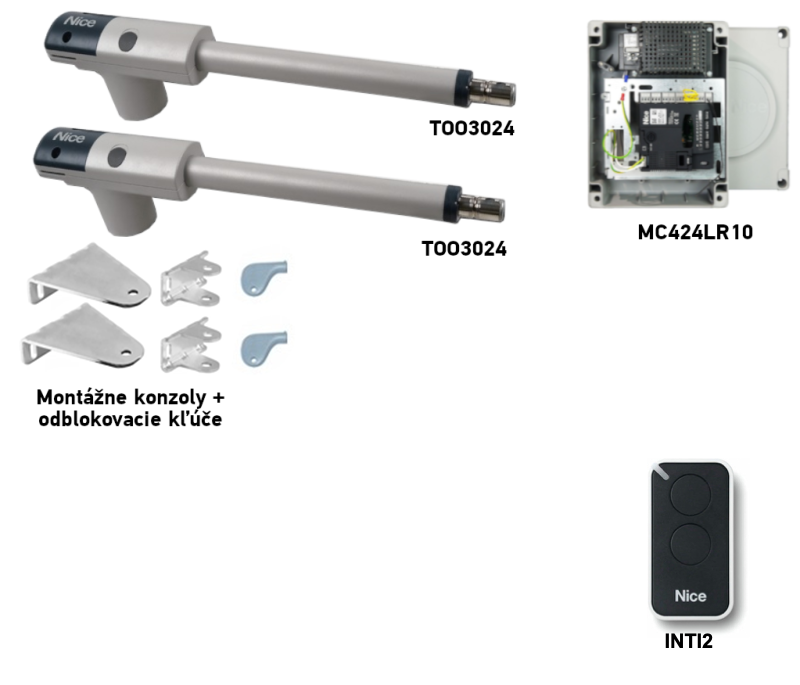

NICE TOO3024-sæt til 1 lågefløj
MC424LR10 og 1 fjernbetjening INTI2. Basis Med fotoceller Med tilbehør | NICE TOO3024-sæt til 2 fløje
MC424LR10 og 1 fjernbetjening INTI2. Grundsæt Med fotoceller Med tilbehør |
Grænserne 3 m og 300 kg gælder for hver portfløj for sig. For en port med to fløje forhøjes grænsen for den enkelte motor ikke. Supplér grundsættet med det nødvendige sikkerhedsudstyr afhængigt af den konkrete port.
Montering af beslag og placering af drevet
Fastlæg først placeringen af hængslet og det bageste beslag, og kontrollér derefter, at der er plads til portens fulde bevægelse. Målene A og B bestemmer den opnåelige åbningsvinkel og kraftforløbet. Beslagene skal fastgøres solidt til en egnet, dimensioneret konstruktion; søjlens størrelse alene er ikke nok til at vurdere forankringen. Kontrollér, at porten kan bevæges frit med håndkraft uden at binde, inden den fastgøres permanent.

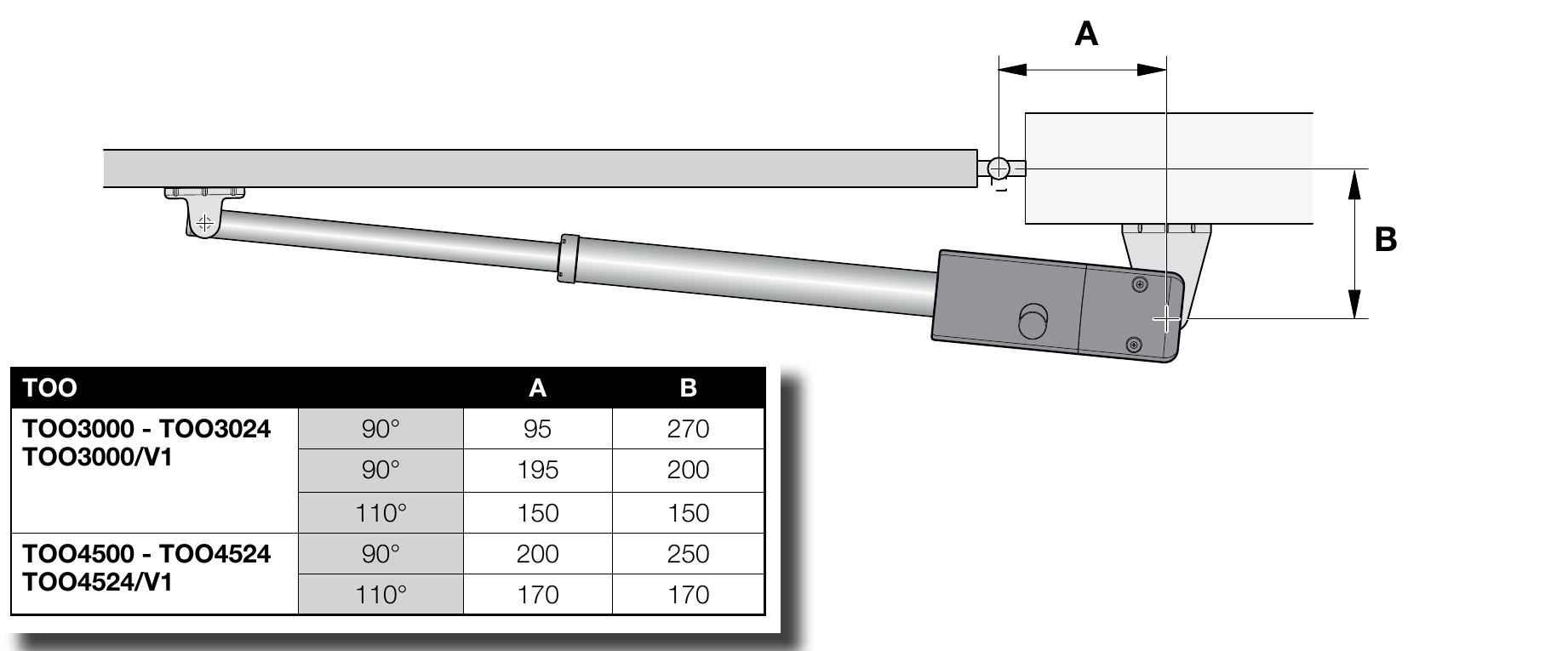

Monteringsmål for TOO3024
| Åbningsvinkel | A [mm] | B [mm] |
|---|---|---|
| 90° | 95 | 270 |
| 90° | 195 | 200 |
| 110° | 150 | 150 |
Se for den konkrete søjle og beslag mål på monteringsbeslag til TOO3024. Hvis hængslet er placeret usædvanligt, eller porten åbner udad, bør montøren udforme en egnet fastgørelse, så A, B og C overholdes, og motoren og beslagene ikke hindrer portfløjens bevægelse.

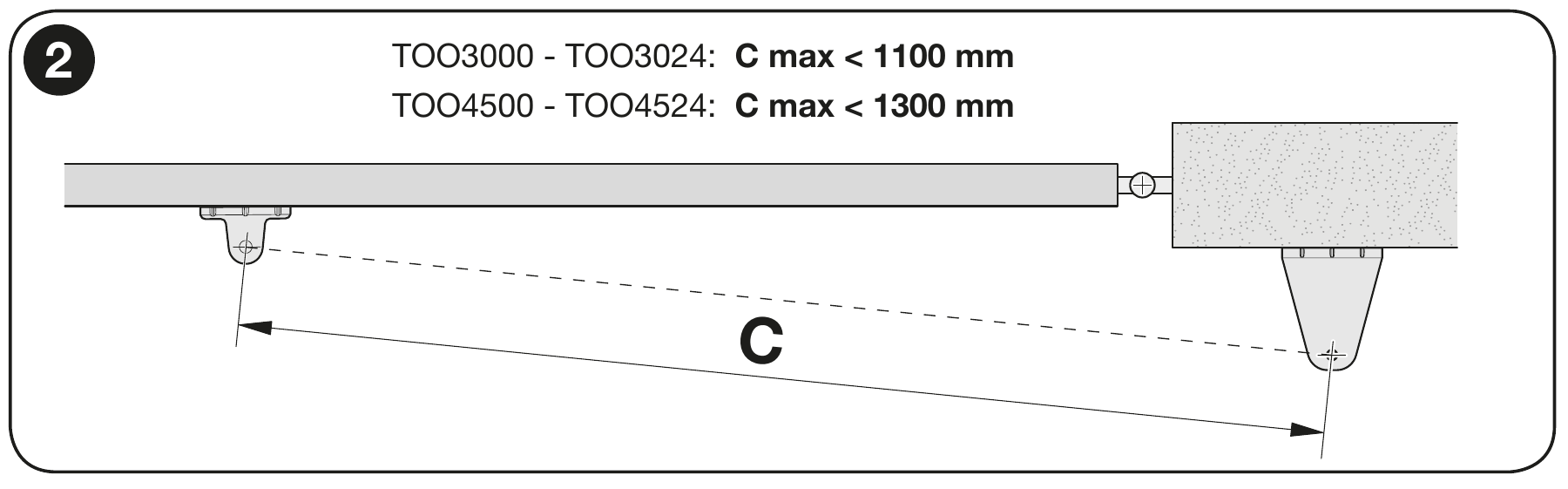

Mål C med porten lukket
Mål afstanden med portfløjen lukket C < 1 100 mm. Værdien skal være mindre end den angivne grænse; den må hverken være lig med eller overstige grænsen. Samtidig skal den valgte kombination af A/B overholdes.
Fastgørelse og kontrol af bevægelsen

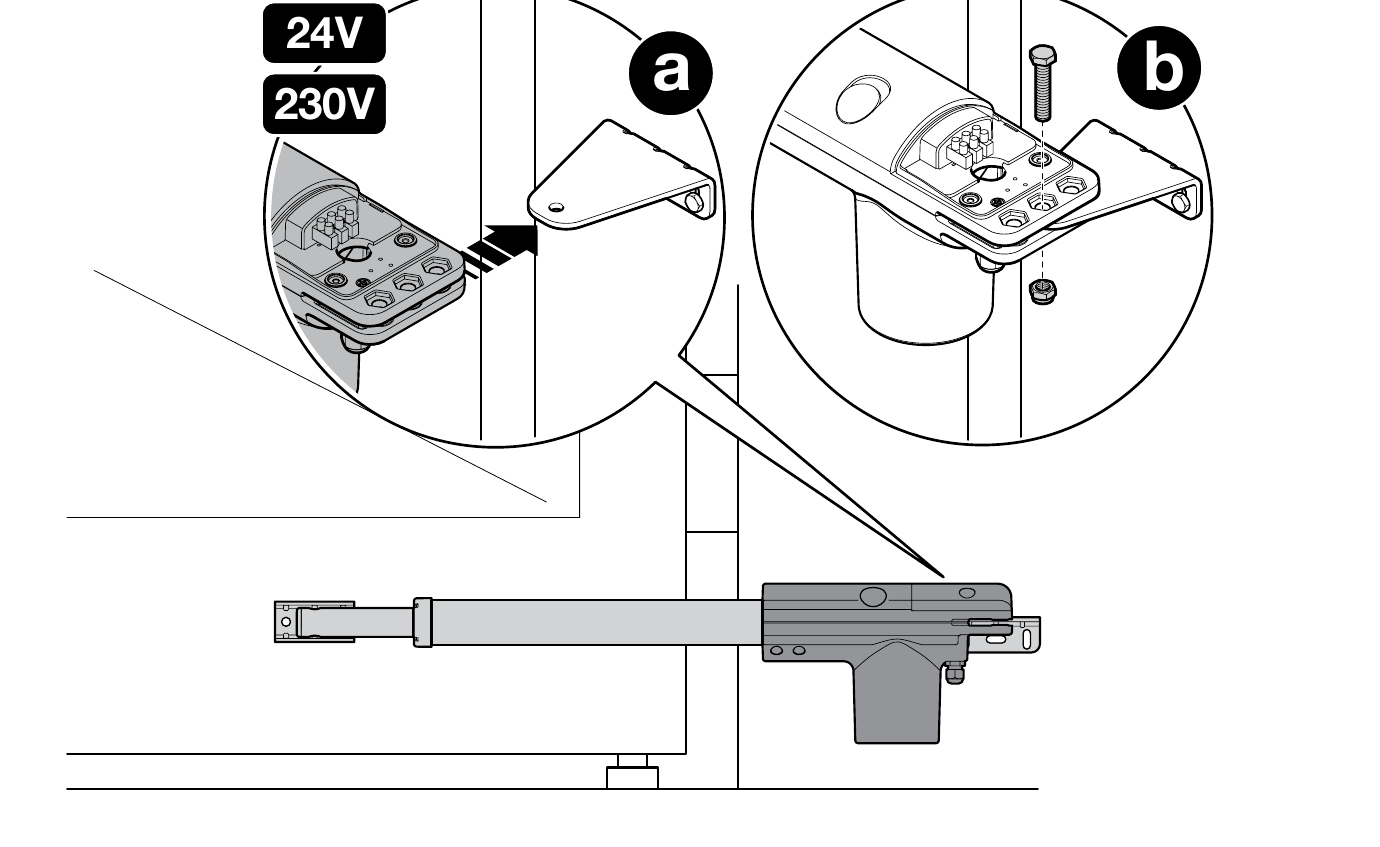

- Vælg én kombination af A/B til den konkrete motor og åbningsvinkel. Fastgør det bageste beslag til en solid søjle eller en egnet, dimensioneret bærende konstruktion, og montér motoren på beslaget.

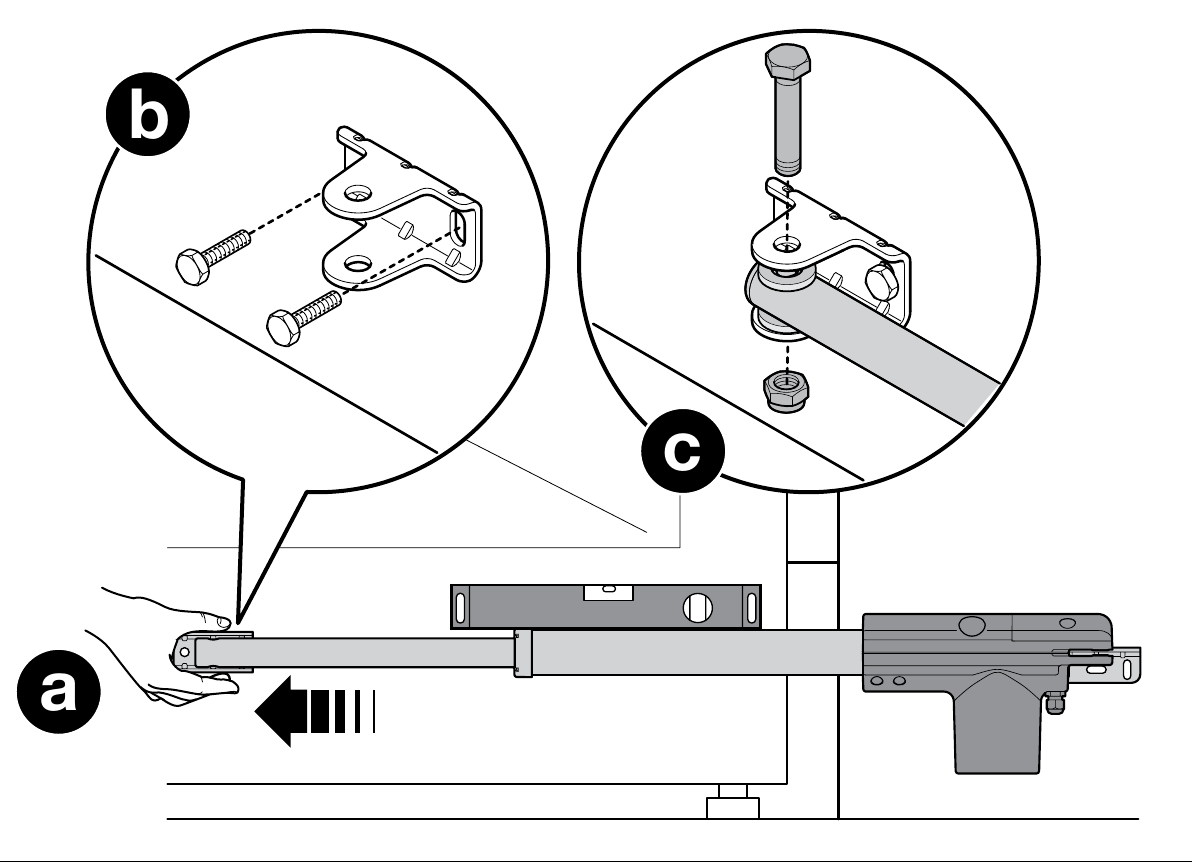

- Drev Lås drevet op med nøglen, skub stemplet helt ud som vist på NICE-tegningen, og placér det forreste beslag løst på portfløjens solide ramme for at afprøve placeringen.
- Sørg for, at motoren er vandret, og forbind stemplet med det forreste beslag. Kontrollér mål C med porten lukket samt portfløjens frie bevægelse gennem hele vandringen.

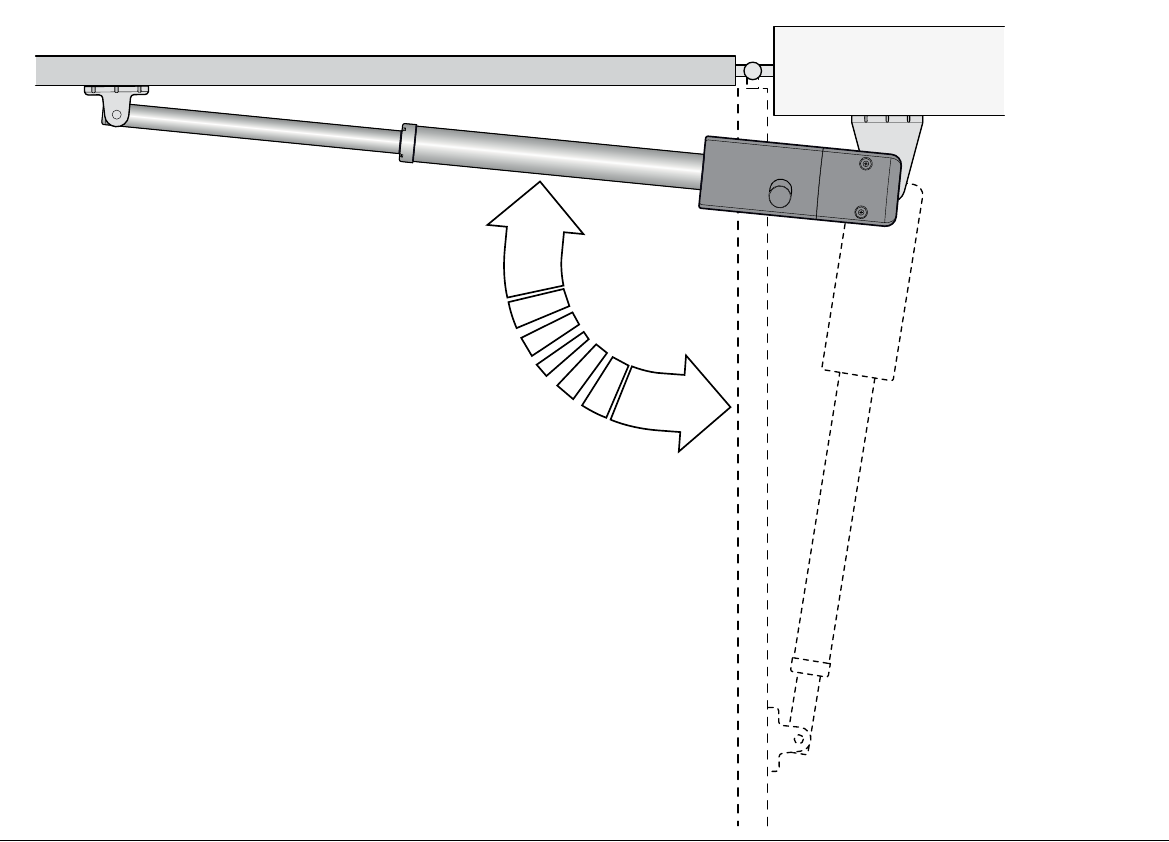

- Kontrollér, at den åbne portfløj støder mod det mekaniske anslag. Fjern steder, hvor porten binder, og eventuelle sammenstød med motoren, beslagene eller portfløjen.
- Fastgør først det forreste beslag permanent, og lås drevet igen, når den manuelle afprøvning er gennemført uden problemer. Udfør proceduren på begge portfløje på en dobbeltfløjet port.
Porten skal have egnede mekaniske anslag; stemplets endestop erstatter ikke anslagene. Hvis søjlen er anderledes, skal fastgørelsesmetoden tilpasses, eller der skal bruges et egnet beslag, så A/B og C overholdes. Fastgør ikke beslaget alene til portfløjens tynde beklædning.
Tilslutning af 24 V-motoren

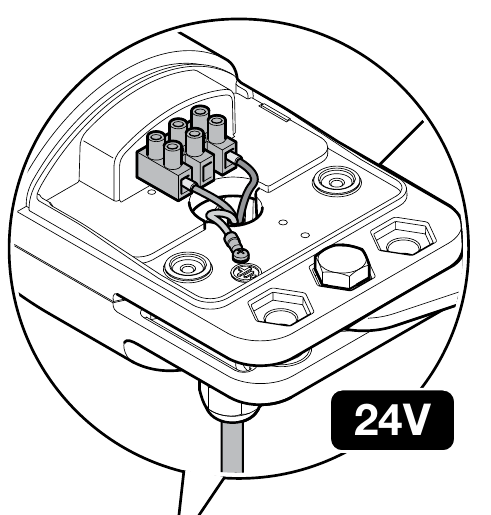

Afbryd både net- og reserveforsyningen, inden dækslet åbnes. Før kablet gennem kabelgennemføringen og trækaflastningen. Tilslut motorens to ledere og beskyttelseslederen PE som vist på tegningen; PE skal forbindes til det dertil beregnede jordingspunkt, ikke til motorudgangen. Spænd kabelgennemføringen, og luk dækslet.
På MC424LR30 tilsluttes den ene motor til M2. På en dobbeltfløjet port åbner M2 først og lukker sidst; M1 arbejder i omvendt rækkefølge. Styreenheden skal være indstillet til den præcise type TOO3024 i henhold til tabeller over motorvalg . Kontrollér kørselsretning og sikkerhedsindgange før idriftsættelse .
Test før første brug
Montering og idriftsættelse skal udføres af en kvalificeret tekniker. Efter indstilling af styreenheden skal teknikeren kontrollere fastgørelsens styrke, hele bevægelsesforløbet, begge endestop, den korrekte kørselsretning, fotoceller, STOP, reaktionen på forhindringer og sikkerhedskræfterne. Hold bevægelsesområdet frit under testen. Giv brugeren procedure for manuel frikobling og vejledningen til den monterede styreenhed.
Tilslutning af tilbehør i henhold til MC424L-kortet
TOO3024-drevet er en 24 V-motor; nedenfor ses klemmerne på styreenheden. Kontrollér mærkningen på det monterede kort i de solgte sæt. Afbryd strømforsyningen og batteriet før tilslutning. EPM-relæfotoceller tilsluttes ikke som BlueBUS.
MC424LR10 / MCA2R10 i TOO-sæt
| Komponent | Klemmer og polaritet |
|---|---|
| Hjælpestrøm 24 V DC | 6 = 0 V (−), 7 = +24 V DC, tilbehør må samlet højst trække 200 mA. Klemme 8 = fælles +24 V for indgange uden Stand-by all. Kontrollér strømforbruget for alle strømforsynede komponenter. |
| EPM-fotoceller | Uden Stand-by all og uden fototest forsynes TX og RX mellem 7 (+) og 6 (−). RX's potentialfri kontakt C–NC tilsluttes mellem 8 (fælles) og 10/FOTO, eventuelt 11/FOTO1 eller 13/AUX, hvis AUX er indstillet som FOTO2. Kontakten har ingen +/−. |
| Stand-by all / fototest | Tilstandene udelukker hinanden. Ved Stand-by all forsynes TX og RX via 5 (+) / 6 (−); sikkerhedskontakternes fælles punkt er 5. Ved fototest forsynes TX via 5 (+) / 6 (−), højst 100 mA; RX via 7 (+) / 6 (−), RX-kontakten fra 8 til den relevante FOTO-indgang. Tilslut ubrugte testede FOTO/FOTO1/FOTO2 til 5 i henhold til diagrammet for antallet af par, ikke automatisk til 8. |
| STOP og styrekommandoer | 9/STOP er til NC eller 8,2 kΩ afhængigt af den indlærte tilstand; fællesklemmen er ved Stand-by all 5, ellers 8. 12/trinvis betjening er NO i forhold til 8; 13/AUX afhænger af indstillingen. Kontakterne har ingen +/−; tilfør ikke fremmed spænding til indgangene. |
| Blinklys, kontrollampe, lås | Blinklys 24 V DC/højst 25 W: 1 = −, 2 = +. OGI-kontrollampe 24 V DC/højst 5 W: 3 = −, 4 = +. Hvis 3–4 er programmeret som elektrisk lås, er udgangen 12 V AC/højst 25 VA, uden fast +/−. Kontrollér udgangens funktion før tilslutning. |
| Radio og backup | Modtageren monteres i SM-stikket, PS124-batteriet i dets eget stik. De tilsluttes ikke til tilbehørets forsyningsklemmer. |
MC424LR30 / MCA2R30 med separat valgt styreenhed
| Komponent | Klemmer og LR30-forskelle |
|---|---|
| Strømforsyning og indgange | 6 = 0 V (−), 7 = +24 V DC til tilbehør, højst 200 mA; 8 = fælles +24 V uden Stand-by all. 9/ALT er NC eller 8,2 kΩ; 10/FOTO, 11/FOTO1 er NC; 12/trinvis betjening NO; 13/AUX afhænger af indstillingen. Kontakterne har ingen polaritet. |
| Stand-by all / fototest | Ved Stand-by all forsynes TX/RX via 5 (+) / 6 (−) og sikkerhedskontakterne, inklusive ALT, har fælles punkt 5. Ved fototest: TX 5 (+) / 6 (−), højst 100 mA; RX 7 (+) / 6 (−); RX-kontakt fra 8 til FOTO-indgangen. Ubrugte testede indgange tilsluttes til 5 i henhold til det relevante diagram. Tilstandene udelukker hinanden. Ved Stand-by falder udgang 7 til 21 V DC (±10 %), 2 W; kontrollér strømforbruget. |
| Udgangene | Blinklys 24 V DC/højst 25 W: 1 = −, 2 = +. OGI-indikatorlampe 24 V DC/højst 5 W: 3 = −, 4 = +. Ved funktionen til elektrisk lås er der på 3–4 12 V AC/højst 15 VA, uden fast +/−. Kontrollér den programmerede funktion før tilslutning. |
| Radio og backup | Modtager og batteri bruger deres egne stik; med et ældre batteri og dette styrekort skal du kontrollere, at kabel og indstilling for Stand-by all er korrekte i henhold til vejledningen til MC424LR30. |

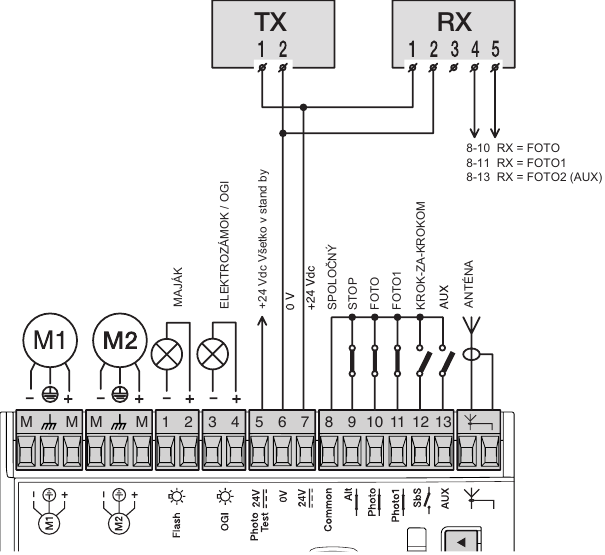

Fotocellediagrammer for det konkrete styrekort

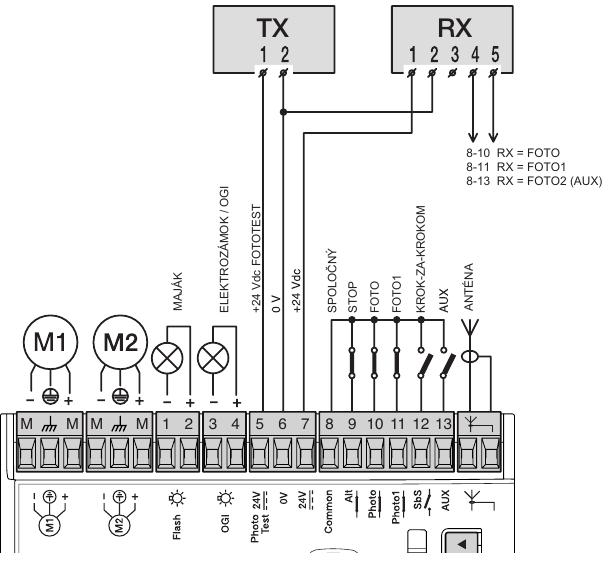

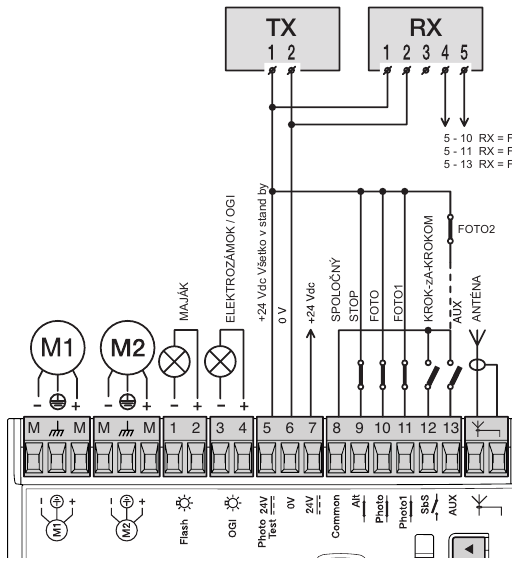

MC424LR10: Stand-by all · uden Stand-by all og fototest · fototest.

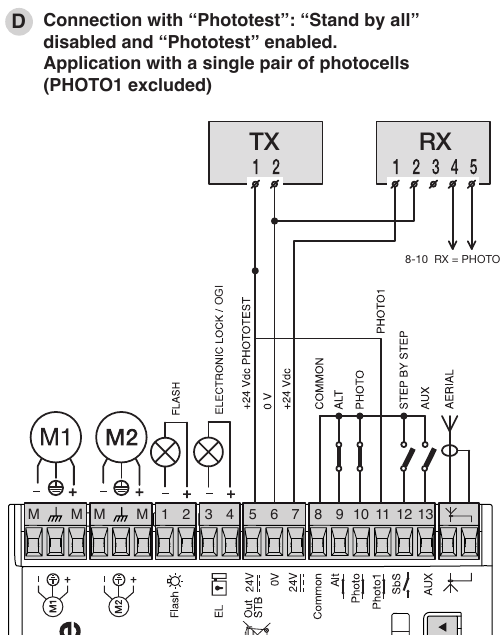

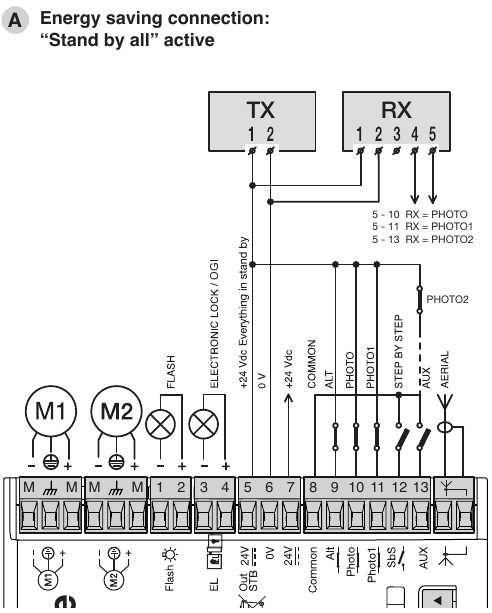

MC424LR30: Stand-by all · fototest med ét par. Komplette tilslutninger, indlæring og indstillinger findes i den separate vejledning til MC424LR30.
Efter tilslutning skal du kontrollere kontakttyperne, udføre den relevante indlæring og afprøve sikkerhedsanordningerne ved både åbning og lukning.
Kompatibelt tilbehør
Tilbehør tilsluttes den valgte styreenhed, ikke direkte til motorhuset. På ældre styrekort kan stik, radiomodtager og udgangsstrømforsyning være anderledes.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styrer én eller to 24 V TOO-motorer. Vejledning og tilslutning afhænger af det faktisk monterede styrekort. | Aktuel MC424LR30 (MCA2R30). MC424LR10 (MCA2R10) er en kompatibel ældre generation, som også findes i vores sortiment. |
| Blinklys | Advarer om, at porten er i bevægelse. Vælg spænding og effekt efter udgangen på den anvendte styreenhed. | |
| Fotoceller | Overvåger området langs lysstrålen. Portens reaktion bestemmes af tilslutningen, indlæringen og indstillingerne for styreenhedens sikkerhedsindgange. Se afprøvning af sikkerhedsanordninger. | |
| Fjernbetjening | Fjernbetjening i henhold til modtagerens protokol. Den indbyggede MC424LR30-modtager understøtter Nice Opera. Tovejsfunktion og lang rækkevidde kræver en modtager med den relevante understøttelse. |
FLO2RE og FLO2R-S kræver en modtager med FloR-understøttelse. Ved udskiftning af styreenheden skal du også kontrollere, om de eksisterende fjernbetjeninger er kompatible. Parring af INTI2 med MC424LR30. |
| Radio / Wi-Fi / GSM | Kredsløbskort MCA2R30 har en indbygget radiomodtager. Styring via Wi-Fi eller GSM er en ekstra grænseflade, som kræver en passende tilslutning. |
Flere Wi-Fi-moduler vælges efter styreenhedens indgang. Zamel-styringen bruger appen SUPLA til Android og iOS. |
| Antenne | Forbedrer radiomodtagerens rækkevidde; vælg en antenne, der passer til dens frekvens og stik. | |
| Kodetastatur | Styring med kode. Kablet EDS kræver en dekoder MORX; den trådløse variant skal være kompatibel med den installerede modtager. | |
| Nøgleafbryder | Gør det muligt at betjene porten med en nøgle. Afbryderens kontakt tilsluttes en passende styreindgang på styreenheden i henhold til vejledningen. | |
| Kortlæsere | Styring med kort eller nøglebrik. Kortlæser ETP kræver en dekoder MORX og en styreindgang på styreenheden. |
|
| Elektriske låse | Hjælper med at sikre den lukkede portfløj. Valg af lås, strømforsyning og tidsindstilling skal tilpasses den konkrete styreenhed og port. |
|
| Backup- og solenergiforsyning | Batteri PS124 holder drevet i gang ved strømafbrydelse; til MC424LR30 kræver et kabel CABLA11 og deaktivering af Standby for alle. Solarsæt Solemyo er en selvstændig strømforsyningsløsning: Elnettet må ikke være tilsluttet samtidig, og Stand-by all skal være aktiveret. |
Manuel frigørelse ved strømsvigt

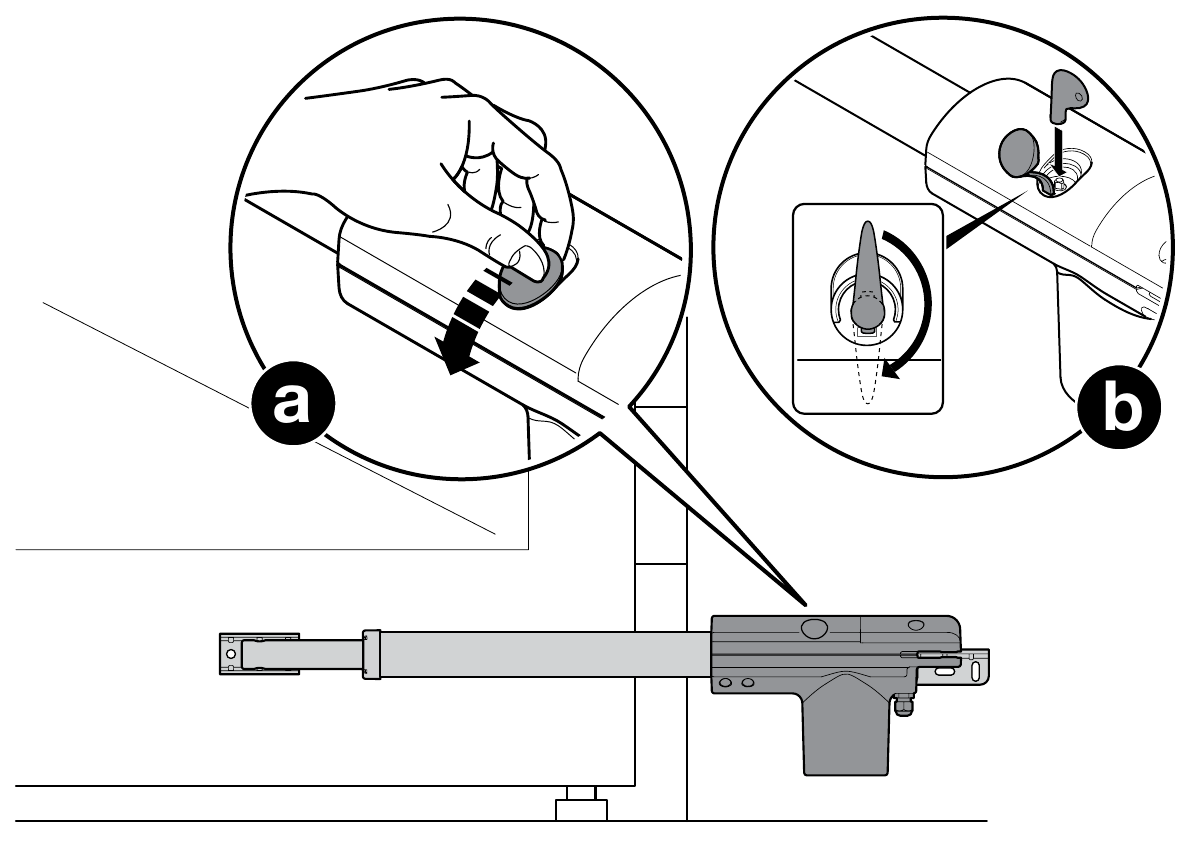

Åbn gummidækslet, sæt den medfølgende nøgle i, og drej den 90° med uret. Flyt derefter porten manuelt. For at låse igen skal du stille portbladet cirka halvåbent og dreje nøglen 90° mod uret. Kontrollér, at drevet faktisk er låst, før porten bevæges motorisk igen.
Vedligeholdelse og sikkerhed
Få motoren og hele automatikken kontrolleret senest 6 måneder efter idriftsættelsen og derefter regelmæssigt afhængigt af brugen. Med strømmen afbrudt kontrollerer teknikeren beslag, skruer, korrosion, bevægelige dele, stop og sikkerhedsanordninger; efter kontrollen udføres en funktionstest. Brug ikke porten, hvis drevet er beskadiget eller yder usædvanlig modstand, før fejlen er udbedret.
Motorens tekniske data
| Parameter | Værdi |
|---|---|
| Motormodel | TOO3024 |
| Motorspænding | 24 V DC |
| Strømforsyning til styreenheden MC424LR30 | 230 V AC |
| Maksimal længde på ét portblad | 3 m |
| Maksimal vægt på ét portblad | 300 kg |
| Motorens nominelle/maksimale effektforbrug | 30 / 120 W |
| Nominel/maksimal strøm | 1,1 / 5 A |
| Nominel/maksimal kraft | 300 / 1 800 N |
| Kørehastighed | 0,014 m/s |
| Stempelvandring | 400 mm |
| Kapslingsklasse | IP54 |
| Driftstemperatur | −20 til +50 °C |
| Motorens vægt alene | 5,5 kg |

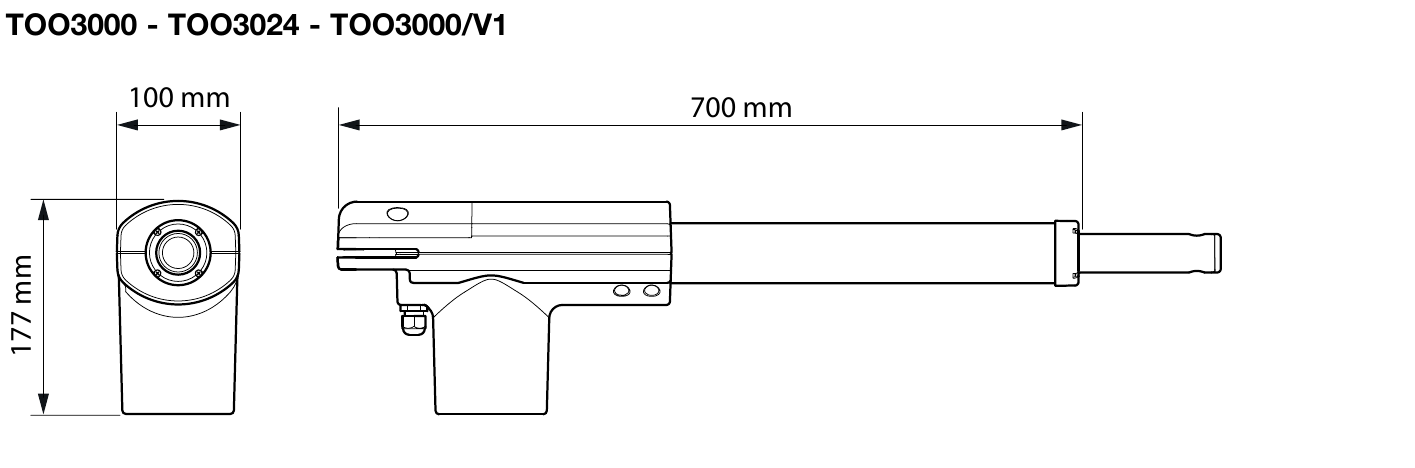

| Motorens mål | 700 × 100 × 177 mm |
| Driftstilstand | Kontinuerlig drift |
NICE-dataene gælder ved en omgivelsestemperatur på 20 °C (±5 °C). Vægten på 5,5 kg gælder motoren alene. Den maksimale kraft og det maksimale effektforbrug er ikke værdier for kontinuerlig belastning.
