NICE TOO TOO4524 – separat motor til én portfløj på 4,5 m/250 kg, til intensiv brug
| Produktets tilgængelighed: | inden for 7 dage | Vi afsender normalt varen inden for 7 dage. |
|---|
inden for 7 dage
3.245,12 kr. inkl. moms
| Vægt |
|---|
| 6,00 kg |
Beskrivelse af produktet NICE TOO TOO4524 – separat motor til én portfløj på 4,5 m/250 kg, til intensiv brug
NICE TOO4524 er en selvstændig elektromekanisk motor til én lågefløj hængslede port op til 4,5 m og op til 250 kg. Motoren har 24 V DC og er selvlåsende. Ved strømsvigt kan frigøres med en nøgle. Den er velegnet til både privat og lettere industriel brug; styreenhed og sikkerhedsudstyr vælges ud fra porten som helhed.
| Hurtig navigation | |
|---|---|
| Valg af motor | Styreenhed |
| Sæt og alternativer | Montering |
| Mål C | Tilslutning |
| Test | Tilbehør |
| Frigørelse | Vedligeholdelse |
| Specifikationer | Manual |
| Tilbehør – klemmer og polaritet | Manual i PDF |
Hvornår skal du vælge denne motor?
Angivelserne 4,5 m og 250 kg er maksimumværdier for én lågefløj. Om motoren passer til en bestemt port, afhænger også af bevægelsesmodstanden, hængslets placering, vindforhold, lågefløjens fyldning og beslagets geometri. Kontrollér valget ud fra portens faktiske mål, vægt og frie bevægelighed.
24 V-motoren er også velegnet til mere intensiv brug. Vurder den tilladte åbningsfrekvens og belastningen på hele automatikken ud fra lågefløjen, monteringen og styreenheden.
Styreenhed og portudstyr
| Generation | Kompatibel styreenhed |
|---|---|
| Aktuel | MC424LR30 / MCA2R30 til én eller to TOO 24 V-motorer. |
| Ældre, stadig tilgængelig | MC424LR10 / MCA2R10. Brug vejledningen til denne generation. |
Kontrollér mærkningen på det monterede styrekort, og brug vejledningen til denne generation. Brug ikke fremgangsmåderne til R10 eller R30 sammen med den ældre MC424LR01. Du finder oplysninger om valg af motortype, indlæring af kørselsvejen og programmering af den aktuelle enhed i vejledningen til MC424LR30.
Betegnelsen 24 V gælder motoren. Styreenheden MC424LR30 tilsluttes 230 V AC-nettet og leverer de relevante motor- og hjælpeudgange; ledningsføringen skal følge den præcise vejledning til enheden.
Sammen med motoren vises forreste og bageste beslag, forbindelsesdele og frigørelsesnøgle. Kontrollér, at pakken indeholder alle delene, før monteringen. Styreenhed, fotoceller og fastgørelse til den enkelte stolpe vælges separat eller i henhold til sættets indhold.
Sæt til én eller to lågefløje
En separat motor er beregnet til én lågefløj. Der kræves to motorer til en dobbeltfløjet port. Vores 24 V-sæt nedenfor indeholder MC424LR10 og adskiller sig ved det øvrige udstyr. I midten ses en alternativ 230 V-motor, der sælges separat.
| Sæt til 1 lågefløj | Sæt til 2 lågefløje |
|---|---|

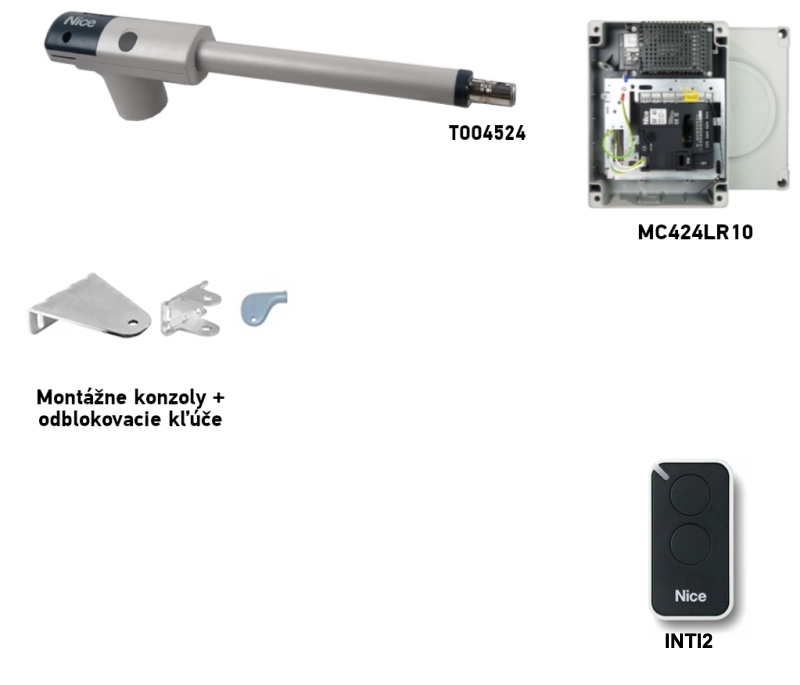

NICE TOO4524-sæt til 1 lågefløj

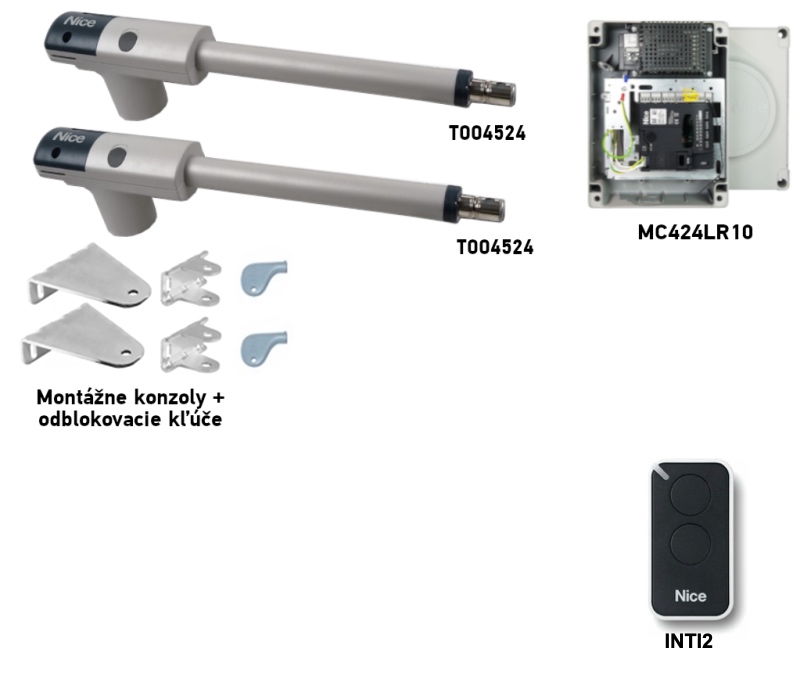

MC424LR10 og 1 fjernbetjening INTI2. Grundpakke Med fotoceller Med tilbehør | NICE TOO4524-sæt til 2 fløje
MC424LR10 og 1 fjernbetjening INTI2. Basis Med fotoceller Med tilbehør |
Grænserne 4,5 m og 250 kg vurderes for hver fløj for sig. Ved to fløje øges grænsen for den enkelte motor ikke. Supplér basissættet med det nødvendige sikkerhedsanordninger afhængigt af den konkrete låge.
Montering af beslag og placering af drevet
Fastlæg først placeringen af hængslet og det bageste beslag, og kontrollér derefter, at der er plads til lågens fulde bevægelse. Mål A og B bestemmer den opnåelige åbningsvinkel og kraftforløbet. Beslagene skal fastgøres solidt til en egnet, konstruktionsmæssigt vurderet konstruktion; søjlens mål alene er ikke tilstrækkelige til at vurdere forankringen. Kontrollér, at lågen kan bevæges frit manuelt uden at gå på, før den fastgøres permanent.
Monteringsmål for TOO4524
| Åbningsvinkel | A [mm] | B [mm] |
|---|---|---|
| 90° | 200 | 250 |
| 110° | 170 | 170 |
Se målene på monteringsbeslagene til TOO4524. Ved en usædvanlig hængselplacering eller udadgående åbning skal montøren udarbejde en egnet fastgørelsesløsning, så A, B og C overholdes, og motoren eller beslagene ikke hindrer fløjens bevægelse.
Mål C, når lågen er lukket
Mål afstanden, når fløjen er lukket C < 1 300 mm. Værdien skal være mindre end den angivne grænse; den må hverken være lig med eller overstige grænsen. Overhold samtidig den valgte kombination af A/B.
Fastgørelse og kontrol af bevægelsen
- Vælg én kombination af A/B til den konkrete motor og vinkel. Fastgør det bageste beslag på en solid søjle eller en egnet, dimensioneret bærende konstruktion, og montér motoren på beslaget.
- Drevet frigør med nøglen, træk stemplet helt ud som vist på NICE-tegningen, og placér det forreste beslag midlertidigt mod fløjens faste ramme.
- Ret motoren vandret ind, og forbind stemplet med det forreste beslag. Kontrollér mål C ved lukning samt at fløjen kan bevæge sig frit gennem hele bevægelsesbanen.
- Kontrollér, at den åbne fløj rammer det mekaniske anslag. Afhjælp eventuelle steder, hvor noget går på, og eventuelle sammenstød mellem motor, beslag og fløj.
- Fastgør først det forreste beslag endeligt, og lås drevet igen, når den manuelle test er gennemført uden problemer. Udfør proceduren på begge fløje ved en dobbeltfløjet låge.
Lågen skal have egnede mekaniske anslag; stempelslagets endeposition erstatter dem ikke. Til en anden søjletype skal fastgørelsesmetoden tilpasses, eller der skal anvendes et egnet beslag, så A/B og C overholdes. Fastgør ikke beslaget alene i fløjens tynde beklædning.
Tilslutning af 24 V-motoren
Afbryd net- og reserveforsyningen, før dækslet åbnes. Før kablet gennem kabelgennemføringen og trækaflastningen. Tilslut de to motorledninger og beskyttelseslederen PE som vist på tegningen; PE skal forbindes til det dertil beregnede jordingspunkt, ikke til motorudgangen. Spænd kabelgennemføringen, og luk dækslet.
Ved MC424LR30 tilsluttes én motor til M2. Ved to fløje åbner M2 først og lukker sidst; M1 arbejder i omvendt rækkefølge. Styreenheden skal være indstillet til den præcise TOO4524-type i henhold til tabellen over valg af motortype . Kontrollér kørselsretning og sikkerhedsindgange, før idriftsættelse .
Test før første brug
Montering og idriftsættelse skal udføres af en kvalificeret tekniker. Efter indstilling af styreenheden skal teknikeren kontrollere fastgørelsens styrke, hele bevægelsesforløbet, begge endestop, den korrekte kørselsretning, fotoceller, STOP, reaktionen på forhindringer og sikkerhedskræfterne. Hold bevægelsesområdet frit under testen. Overdrag til brugeren fremgangsmåden for manuel frikobling og vejledningen til den monterede styreenhed.
Tilslutning af tilbehør i henhold til MC424L-kortet
TOO4524-drevet er en 24 V-motor; nedenfor ses klemmerne på styreenheden. Kontrollér mærkningen på det monterede kort i de solgte sæt. Afbryd strømforsyningen og batteriet før tilslutning. EPM-relæfotoceller tilsluttes ikke som BlueBUS.
MC424LR10 / MCA2R10 i TOO-sæt
| Komponent | Klemmer og polaritet |
|---|---|
| Hjælpeforsyning 24 V DC | 6 = 0 V (−), 7 = +24 V DC, samlet højst for tilbehør 200 mA. Klemme 8 = fælles +24 V for indgange uden Stand-by all. Kontrollér strømforbruget for alle forsynede komponenter. |
| EPM-fotoceller | Uden Stand-by all og uden fototest forsynes TX og RX mellem 7 (+) og 6 (−). RX-potentialfri kontakt C–NC tilsluttes mellem 8 (fælles) og 10/FOTO, eventuelt 11/FOTO1 eller 13/AUX, hvis AUX er indstillet som FOTO2. Kontakten har ingen +/−-polaritet. |
| Stand-by all / fototest | Tilstandene udelukker hinanden. Ved Stand-by all forsynes TX og RX via 5 (+) / 6 (−); sikkerhedskontakternes fælles punkt er 5. Ved fototest forsynes TX via 5 (+) / 6 (−), højst 100 mA; RX via 7 (+) / 6 (−), RX-kontakten fra 8 til den relevante FOTO-indgang. Tilslut ubrugte testede FOTO/FOTO1/FOTO2 til 5 i henhold til diagrammet for antallet af par, ikke automatisk til 8. |
| STOP og kommandoer | 9/STOP er til NC eller 8,2 kΩ afhængigt af den indlærte tilstand; fællesklemmen er ved Stand-by all 5, ellers 8. 12/trinvis betjening er NO i forhold til 8; 13/AUX afhænger af indstillingen. Kontakterne har ingen +/−-polaritet; tilfør ikke ekstern spænding til indgangene. |
| Blinklys, signallampe, lås | Blinklys 24 V DC/højst 25 W: 1 = −, 2 = +. OGI-signallampe 24 V DC/højst 5 W: 3 = −, 4 = +. Hvis 3–4 er programmeret som elektrisk lås, er udgangen 12 V AC/højst 25 VA, uden fast +/−-polaritet. Kontrollér udgangens funktion, før den tilsluttes. |
| Radio og reserveforsyning | Modtageren monteres i SM-stikket, batteriet PS124 i dets eget stik. De tilsluttes ikke til tilbehørets forsyningsklemmer. |
MC424LR30 / MCA2R30 ved separat valgt styreenhed
| Komponent | Klemmer og LR30-forskelle |
|---|---|
| Forsyning og indgange | 6 = 0 V (−), 7 = +24 V DC til tilbehør, højst 200 mA; 8 = fælles +24 V uden Stand-by all. 9/ALT er NC eller 8,2 kΩ; 10/FOTO, 11/FOTO1 er NC; 12/trinvis betjening NO; 13/AUX afhænger af indstillingen. Kontakterne har ingen polaritet. |
| Stand-by all / fototest | Ved Stand-by all forsynes TX/RX via 5 (+) / 6 (−) og sikkerhedskontakterne, inklusive ALT, har fælles punkt 5. Ved fototest: TX 5 (+) / 6 (−), højst 100 mA; RX 7 (+) / 6 (−); RX-kontakt fra 8 til FOTO-indgangen. Ubrugte testede indgange tilsluttes til 5 i henhold til det relevante diagram. Tilstandene udelukker hinanden. Ved Stand-by falder udgang 7 til 21 V DC (±10 %), 2 W; kontrollér strømforbruget. |
| Udgangene | Blinklys 24 V DC/maks. 25 W: 1 = −, 2 = +. OGI-kontrollampe 24 V DC/maks. 5 W: 3 = −, 4 = +. Ved funktionen elektrisk lås er der på 3–4 12 V AC/maks. 15 VA, uden fast +/−. Kontrollér den programmerede funktion før tilslutning. |
| Radio og backup | Modtageren og batteriet bruger deres egne stik; ved et ældre batteri og dette styrekort skal du kontrollere, at kabel og indstilling af Stand-by all er korrekte i henhold til vejledningen til MC424LR30. |
Fotocellediagrammer til det specifikke styrekort
MC424LR10: Stand-by all · uden Stand-by all og fototest · fototest.
MC424LR30: Stand-by all · fototest med ét par. Komplette tilslutningsdiagrammer, indlæring og indstillinger findes i den separate vejledning til MC424LR30.
Når tilslutningen er udført, skal du kontrollere kontakttyperne, udføre den relevante indlæring og afprøve sikkerhedsudstyret både ved åbning og lukning.
Kompatibelt tilbehør
Tilbehøret tilsluttes den valgte styreenhed, ikke direkte til motorhuset. På ældre styrekort kan stik, radiomodtager og udgangenes strømforsyning være anderledes.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styrer én eller to TOO-motorer på 24 V. Vejledning og tilslutning afhænger af det styrekort, der faktisk er monteret. | Aktuel MC424LR30 (MCA2R30). MC424LR10 (MCA2R10) er en kompatibel, ældre generation, som også findes i sortimentet. |
| Blinklys | Advarer om, at porten er i bevægelse. Vælg spænding og effektforbrug efter udgangen på den anvendte styreenhed. | |
| Fotoceller | Overvåger området i strålens bane. Portens reaktion bestemmes af tilslutningen, indlæringen og indstillingerne af styreenhedens sikkerhedsindgange. Se testen af sikkerhedsudstyret. | |
| Fjernbetjening | Fjernbetjening efter modtagerens protokol. Den indbyggede MC424LR30-modtager understøtter Nice Opera. Tovejsfunktion og lang rækkevidde kræver en modtager med den relevante understøttelse. |
FLO2RE og FLO2R-S kræver en modtager, der understøtter FloR. Kontrollér også, at de eksisterende fjernbetjeninger er kompatible, når du udskifter styreenheden. Parring af INTI2 med MC424LR30. |
| Radio / Wi-Fi / GSM | Printkort MCA2R30 har en indbygget radiomodtager. Styring via Wi-Fi eller GSM er en ekstra grænseflade, der kræver en passende tilslutning. |
Andre Wi-Fi-moduler vælges efter styreenhedens indgang. Zamel-styringen bruger SUPLA-appen til Android og iOS. |
| Antenne | Forbedrer radiomodtagerens rækkevidde; brug en antenne, der passer til dens frekvens og stik. | |
| Tastatur | Kodebetjening. Kablet EDS kræver en dekoder MORX; den trådløse variant skal være kompatibel med den installerede modtager. | |
| Nøglekontakt | Gør det muligt at betjene porten med en nøgle. Kontakten tilsluttes en passende styreindgang på styreenheden i henhold til vejledningen. | |
| Kortlæsere | Betjening med kort eller nøglebrik. Kortlæser ETP kræver en dekoder MORX og en styreindgang på styreenheden. |
|
| Elektriske låse | Hjælper med at sikre den lukkede portfløj. Valg af lås, strømforsyning og tidsindstilling skal passe til den konkrete styreenhed og port. |
|
| Reservestrøm og solenergi | Batteri PS124 holder motoren i drift ved strømsvigt; til MC424LR30 kræver et kabel CABLA11 og deaktivering Stand-by all. Solcellesæt Solemyo er en selvstændig strømforsyningsmetode: Strømnettet må ikke være tilsluttet samtidig, og Stand-by all skal være aktiveret. |
Manuel frikobling ved strømsvigt
Åbn gummidækslet, sæt den medfølgende nøgle i, og drej den 90° med uret. Flyt derefter porten manuelt. For at låse igen skal du placere portfløjen omtrent halvåben og dreje nøglen 90° mod uret. Kontrollér, at motoren er låst korrekt, før den bevæges motorisk igen.
Vedligeholdelse og sikkerhed
Få motoren og hele automatikken kontrolleret senest 6 måneder efter idriftsættelsen og derefter regelmæssigt afhængigt af brugen. Med strømmen afbrudt kontrollerer teknikeren beslag, skruer, korrosion, bevægelige dele, stop og sikkerhedsanordninger; efter kontrollen udføres en funktionstest. Brug ikke porten, hvis motoren er beskadiget eller møder usædvanlig modstand, før fejlen er udbedret.
Motorens tekniske specifikationer
| Parameter | Værdi |
|---|---|
| Motormodel | TOO4524 |
| Motorspænding | 24 V DC |
| Styreenhedens strømforsyning MC424LR30 | 230 V AC |
| Maksimal længde på én portfløj | 4,5 m |
| Maksimal vægt på én portfløj | 250 kg |
| Motorens nominelle/maksimale effektforbrug | 30 / 120 W |
| Nominel/maksimal strøm | 1,1 / 5 A |
| Nominel/maksimal kraft | 300 / 1 800 N |
| Bevægelseshastighed | 0,014 m/s |
| Stempelslag | 500 mm |
| Kapslingsklasse | IP54 |
| Driftstemperatur | −20 til +50 °C |
| Motorens vægt alene | 5,5 kg |

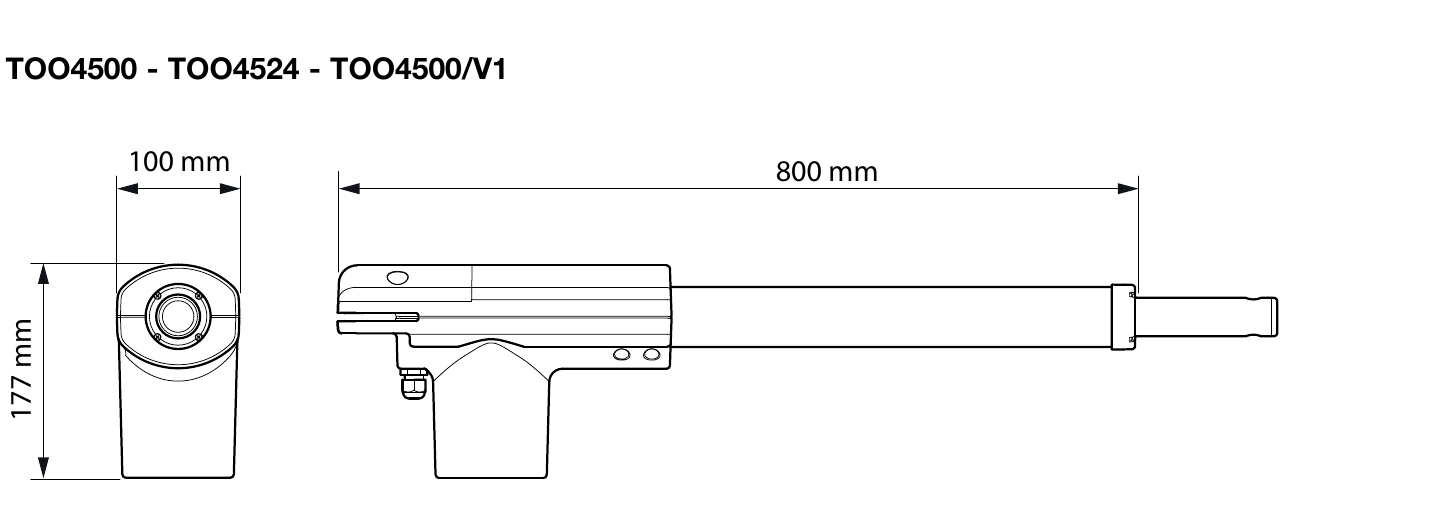

| Motorens mål | 800 × 100 × 177 mm |
| Driftsform | Kontinuerlig drift |
NICE-data gælder ved en omgivelsestemperatur på 20 °C (±5 °C). Vægten på 5,5 kg gælder kun selve motoren. Maksimal kraft og effektforbrug er ikke værdier for kontinuerlig belastning.
