Planlægger du en dobbeltfløjet port, eller vil du eftermontere en portåbner? Vælg din situation i tabellen. Vi viser dig, hvad du skal måle, hvilke dele der passer sammen, og hvad du skal forberede inden produktion og støbning. Åbn detaljerne direkte ved det relevante spørgsmål.
Find en løsning til din indkørsel
| Din situation | Gå direkte til |
|---|---|
| Ny port, endnu manuel | Eksempel 4 × 1,5 m: ramme, hængsler og forberedelse til senere montering af portåbner |
| Færdig port, jeg vil have en portåbner | Manuel afprøvning, måling og valg af sæt |
| Kort eller skrånende indkørsel | Plads til bilen · eksempel på måling af hældning |
| Bred muret stolpe | Beslag til lineær portåbner eller ledarm |
| Jeg ønsker afskærmning og massiv beklædning | Hvad skal kontrolleres, når den eksisterende port skal beklædes |
| Jeg vælger anslag eller skudrigel | Færdig belægning, lav bil og korrekt slutblik |
| Jeg har brug for adgang for gående eller nødadgang | En enkelt fløj til gående · strømsvigt |
Hvad skal måles · Eksempel 4 × 1,5 m · Hvad skal bestilles sammen · Grundlag for anbefaling
Eksemplet på 4 m × 1,5 m bruges til at forklare fremgangsmåden. Tilpas mål, konstruktion og beslag til din indkørsel; dette er ikke en universel produktionstegning. Montér først portåbneren, når den færdige port er blevet afprøvet manuelt uden problemer.
Forberedelse i denne rækkefølge: opmåling → fælles valg af portfløj, beslag og portåbner → tegning og byggeforberedelse → produktion og manuel afprøvning → montering af portåbner og idriftsættelse.
Hvad skal måles, inden du vælger dele
Brug et målebånd, og mål den færdige åbning mellem stolperne både øverst og nederst. Markér hængselaksen for hvert hængsel, den færdige belægningshøjde og bilens placering på skitsen. Hvis portfløjene ikke er lige store, skal hver fløj vurderes for sig.
| Mål | Hvad skal kontrolleres på stedet |
|---|---|
| Fri passage | Den frie afstand mellem de færdige stolper ved jorden og i portens højde. |
| Terræn | Det højeste punkt langs hele bevægelsesbanen for begge portfløje, ikke kun under den lukkede port. |
| Åbning | Åbningsretning, nødvendig åbningsvinkel og afstand til bil, mur, hegn eller fortov. |
| Stolper | Materiale, tilstand, bærende kerne og plads til hængsel og beslag til portåbner. |
| Portfløje | Længde fra hængselaksen, den færdige portfløjs vægt og typen af beklædning. |
| Drift | Manuel eller motoriseret betjening, vind og antal åbninger. |
En detaljeret vejledning i opmåling af pladsen og indkørslens hældning hjælper med at opdage sammenstød, inden porten produceres.

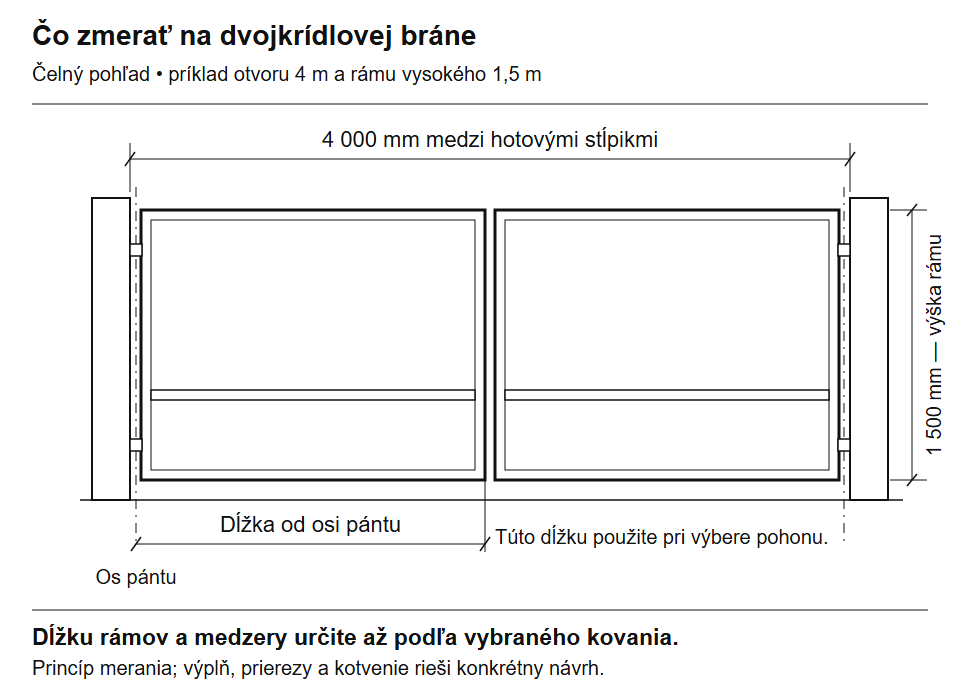

Illustreret eksempel: passage 4 m, ramme 1,5 m
4 000 mm er åbningen mellem de færdige stolper; 1 500 mm er rammehøjden. Fastlæg først længden på hver ramme, når hængsler, anslag og eventuel overlapning er valgt. Del ikke blot åbningen op i to rammer på to meter — der skal også være plads til beslag og nødvendigt frigang.
Beklædningen er udeladt for overskuelighedens skyld. En vandret tværstiver viser en mulig opdeling af rammen; hverken tværsnittet eller beslagets placering er fastlagt her. Klik for at forstørre.
Når du vælger portåbner, skal du måle portfløjen fra hængselaksen til den fjerneste kant. Brug rammetegningen som grundlag, når du bestiller profiler. Det er to forskellige mål.
Hvilke dele skal bruges sammen
Start med at vælge betjeningsform. Det afgør, hvordan portfløjene sikres, og hvad bestillingen skal indeholde.
| Din port | Grundlag for valg |
|---|---|
| Manuel dobbeltfløjet port | Hængsler med fastgørelse, anslag og fastholdelse af åbne portfløje, skudrigel til den passive fløj med slutblik og lås efter det ønskede sikkerhedsniveau. |
| Med portåbner nu eller senere | Ud over portens mekaniske dele skal du medregne beslag og deres bærende fastgørelsespunkter, styring, kabelføring og sikkerhedsudstyr. Kontrollér de foreskrevne anslag, eventuelt elektrisk lås og nødadgang. |
Sammenlign den samlede løsning: Prisen på selve motoren omfatter endnu ikke alle nødvendige dele eller byggeforberedelser. Ved en underjordisk portåbner skal du også kontrollere kasser, nødudkobling og afløb; ved en manuel port skal du kontrollere skudriglens slutblik og fastholdelsen af åbne portfløje.
Sådan kontrollerer du sættets indhold og vælger tilhørende dele
Alle vejledninger samlet ét sted
| Det skal du have løst | Fremgangsmåde og valg af dele |
|---|---|
| Er der plads til portfløjene i indkørslen? | Måling af hældning, udadgående åbning og foldeportfløje. Markér bevægelsesbanen og pladsen til bilen. |
| Hvad skal porten bygges af? | Ramme, profiler, stolper og fundamenter, hængsler, beklædning og overfladebeskyttelse. Vælg dem sammen med de bærende fastgørelsespunkter til beslagene. |
| Hvilken portåbner skal du vælge? | Type af portåbner, 24 V eller 230 V og begrænsninger for de enkelte modeller. Vurdér længde og vægt samlet. |
| Er der plads til beslagene? | Monteringsgeometri: Wingo A/B/C og diagrammer, HOPP-arm eller underjordisk portåbner. |
| Hvad skal forberedes og tilsluttes? | Kabelføring og eksempel MC424LR30. Videre manualer, montering og afprøvning og vedligeholdelse og fejlfinding. |
| Hvordan sikres og betjenes porten? | Anslag, Slutblik med modstykke, Elektrisk lås og styring og backup. Vælg ud fra, om porten skal betjenes manuelt eller automatisk. |
Hvad skal du sende os, så vi kan vælge dele og motor
For at få en første anbefaling skal du forberede:
- En skitse af indkørslen med længde og højde på hver portfløj samt åbningsretning og -vinkel.
- Type fyldning og vægt på den færdige portfløj; ved en ny port skal du sende en materialeliste, så vi kan beregne vægten.
- Tre fotos: hele indkørslen set fra gården, et nærbillede af hængslet og stolpen oppefra samt området, hvor portfløjen åbner. Angiv målene ved detaljen — et foto alene er ikke nok.
Hvis underlaget hælder, skal du også angive overfladens højder langs portfløjenes bane. Hvis der allerede er monteret en motor, skal du også tage et foto af dens typeskilt og styreenhedens mærkning.
Leder du kun efter en bestemt reservedel? Se hængsler, slutblikke, anslag eller motorer til hængslede porte. Ved udskiftning skal du også sammenligne monteringstegningen og modstykket til den oprindelige del.
Vi vælger de rigtige dele til din indkørsel
Send os mål og fotos. Vi hjælper med at sammenligne egnede hængsler, anslag og motorenheder og kontrollere, om der er plads til at montere dem.
