Ramme, hængsler og stolper udgør én samlet konstruktion. Ved en ny port bør du allerede i projekteringsfasen tilføje beklædning og den valgte portåbner: Beslagene skal have et solidt fæste og den korrekte afstand til hængselaksen. Følgende anbefalinger hjælper dig med at opmåle underlaget og vælge dele; dimensionerne på de bærende dele skal fastlægges for den konkrete portfløj og underlaget.
| Hængslet port: vælg et emne | |
|---|---|
| Opmåling og fremgangsmåde | |
| Pladsforhold og hældning | Ramme, hængsler og beklædning |
| Portåbner og beslag | Stop og tilbehør |
Før skæring: fastlæg rammens længde ud fra den færdige passagebredde og de valgte hængsler. Markér tværstiverens placering, beklædningens fastgørelse og portåbnerens forreste beslag i den faktiske højde.
Ramme, tværstiver og stolper
Portfløjens egenvægt overføres gennem hængslerne til stolpen og fundamentet. Vind og portåbner tilfører yderligere kræfter. Ved projekteringen er det derfor ikke nok blot at vælge et firkantrør: Portfløjens længde og højde, rammens stivhed, beklædningen, hængslernes placering og beslagets fastgørelse har også betydning.
Firkantrør og rammetværstiver

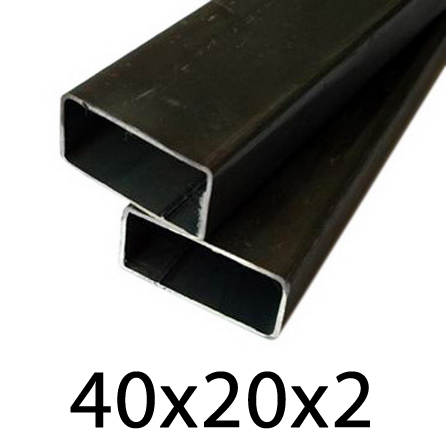

Til en lille portfløj på cirka op til 2 m med let, åben beklædning kan man også overveje firkantrør 40 × 20 × 2 mm. En længde på 2 m er dog ikke en bekræftet bæreevne for denne profil eller en anvisning på dimensionering af hele rammen. Ved valg blandt konstruktionsprofiler skal du sammenligne tværsnit, godstykkelse og profilens orientering i rammen. Oplys rammeproducenten om portfløjens mål, vægt, hvordan beklædningen fastgøres, og hvor portåbnerens beslag skal placeres.
| Profiler fra vores sortiment | |
|---|---|
 |
Til lette, mindre konstruktioner; kontrollér hele portfløjens stivhed og belastning, før profilen bruges til en perimeteramme. |
 |

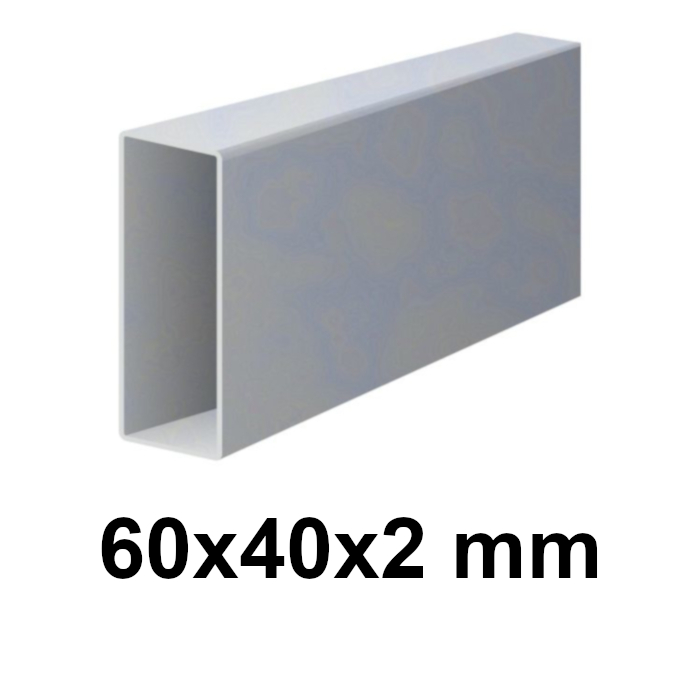

Galvaniseret profil 60 × 40 × 2 mm Rektangulært tværsnit med 2 mm godstykkelse. Markér på tegningen, hvilken vej den bredeste side skal vende. |
 |

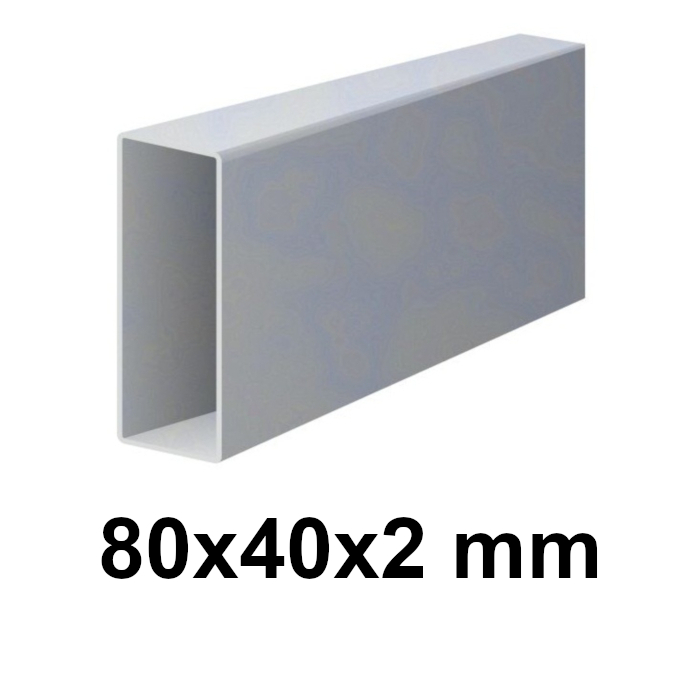

Galvaniseret profil 80 × 40 × 2 mm En højere profil med samme godstykkelse. Sammenlign stivhed, rammens vægt og plads til beslag. |

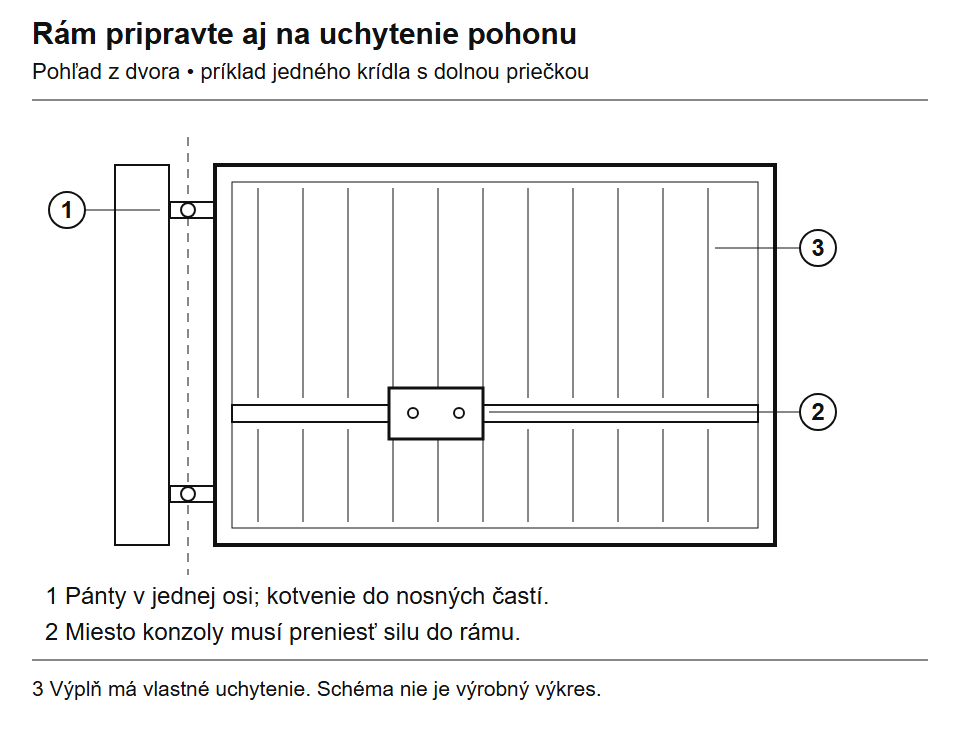

I eksemplet med en port på 4 × 1,5 m har hver portfløj én vandret tværstiver i den nederste tredjedel. Kontrollér afstanden mellem beklædningens understøtninger og højden på portåbnerens forreste beslag, før tværstiveren monteres. Hvis tværstiveren også skal bære portåbneren, skal den overføre dens kræfter til rammen; placeringen bør ikke kun vælges ud fra udseendet.
Beslagets placering fastlægges ud fra portåbnerens monteringstegning. Den nederste tværstiver i dette eksempel angiver ikke en universel monteringshøjde. Klik for at forstørre.
Eksempel: manuel port nu, portåbner senere
Passagebredde 4 m, rammehøjde 1,5 m og let, åben beklædning. Du vil først åbne porten manuelt, men montere motorer, når gårdspladsen er færdig.
- Mål den færdige åbning op, og vælg hængsler. Fastlæg først bredden på de to rammer ud fra hængslernes montering; en portfløj på cirka 2 m betyder ikke, at skæremålet er 2 m.
- Sammenlign allerede nu monteringsmålene for den påtænkte portåbner. Klargør bærende monteringspunkter til beslagene på både stolpen og portfløjen samt en kabelgennemføring under indkørslen.
- Til manuel betjening skal du vælge stop, fastholdelse af åbne portfløje og en skudrigel med slutblik. Før motoren tages i brug senere, skal den manuelle låsning frigøres eller erstattes med en egnet løsning.
Relaterede dele og fremgangsmåder: profiler, hængsler, skudrigel og slutblik, klargøring af tomrør.
Stolpe og fundament
Stolpe til lineær portåbner Wingo eller Toona: Til stålkonstruktioner anbefaler vi at afsætte plads til en stolpe på 120 × 120 mm, eventuelt 100 × 100 mm, hvis den konkrete geometri tillader det. Placeringen af hængselaksen og beslagets tap bestemmes ud fra portåbnerens monteringstegning og diagram. Ved et andet tværsnit eller en anden placering kan det være nødvendigt med et tilpasset eller forlænget PLA6-beslag, hvis den valgte model understøtter det.
Dette er en anbefaling om plads til fastgørelse, ikke et statisk minimumskrav. Godstykkelse, forankring og fundament skal fastlægges ud fra portfløjen, beklædningen, vinden og underlaget. Til HOPP med ledarm skal pladsforholdene kontrolleres ud fra den tilhørende tegning.
Fastgør hængsler og beslag til den bærende del af stolpen, ikke kun til beklædningen. Ved brug af ankre skal du kontrollere underlagets type, forankringsdybden og de foreskrevne afstande til kanter. Hvis der allerede er en muret stolpe, skal du undersøge, hvad der ligger bag beklædningen. Ved projektering af fundamentet skal der tages højde for oplysninger om jordbund, vand og lokale frostforhold; derfor er ét universelt mål for udgravningen ikke tilstrækkeligt.
Det er praktisk at klargøre rørgennemføringerne før støbning. En underjordisk portåbner kræver byggeteknisk klargøring til en bestemt fundamentkasse, herunder vandafledning. Betonens hærdetid og belastning af ankrene fastlægges ud fra projektet og de anvendte materialer.
Overflade og montering af beklædning
Det kan betale sig at prøvemontere rammen med beslagene og kontrollere geometrien, før overfladebehandlingen udføres. Overfladebeskyttelse, reparation af belægningen ved svejsninger samt dræn- og udluftningshuller tilpasses det valgte system. Ved varmforzinkning af lukkede profiler skal de nødvendige huller aftales med galvaniseringsværket før fremstillingen. Beklædningen har sin egen anbefalede fastgørelsesmetode, som leverandøren angiver.
Sådan vælger du hængsler og fastgørelse
Ved udskiftning af et eksisterende hængsel: Tag billeder af hele fastgørelsen og et nærbillede, før du afmonterer det. Notér tappens eller gevindets diameter, hulafstanden og afstanden fra aksen til stolpen. Det samme gevind med en anden forskydning kan ændre afstanden til stolpen og portåbnerens geometri.
Vælg hele hængselsættet: hængsel, tap eller slutblik samt fastgørelse til både stolpe og ramme. Gevindet M16 eller M20 alene angiver ikke hele samlingens bæreevne.
| Hvad skal sammenlignes? | Hvad skal afklares før bestilling? |
|---|---|
| Portfløj | Længden fra hængselaksen, den samlede vægt med beklædning og afstanden mellem det øverste og nederste hængsel. Bæreevnen skal gælde for denne kombination. |
| Fastgørelse | Pladens mål og hullernes placering ved skruefastgørelse; egnet bæremateriale ved svejsning. Hængslet må ikke kun være forankret i beklædningen. |
| Placering og justering | Afstanden til stolpen, justeringsområdet og pladsen til møtrikker. Efter overfladebehandlingen skal der stadig være plads til justering og sikring. |
| Modstykke | Tappens præcise mål eller et matchende modstykke, der anbefales til det valgte hængsel. Ved udskiftning skal du sende et foto af hele hængselsparret. |
Et justerbart hængsel gør det lettere at finjustere portfløjens placering, men efter justering skal det være korrekt sikret, og gevindet skal være skruet ind i den foreskrevne længde. Læg ikke to katalogangivne bæreevner sammen; kontrollér, om producenten angiver værdien pr. stk. eller for et sæt, og ved hvilken afstand.

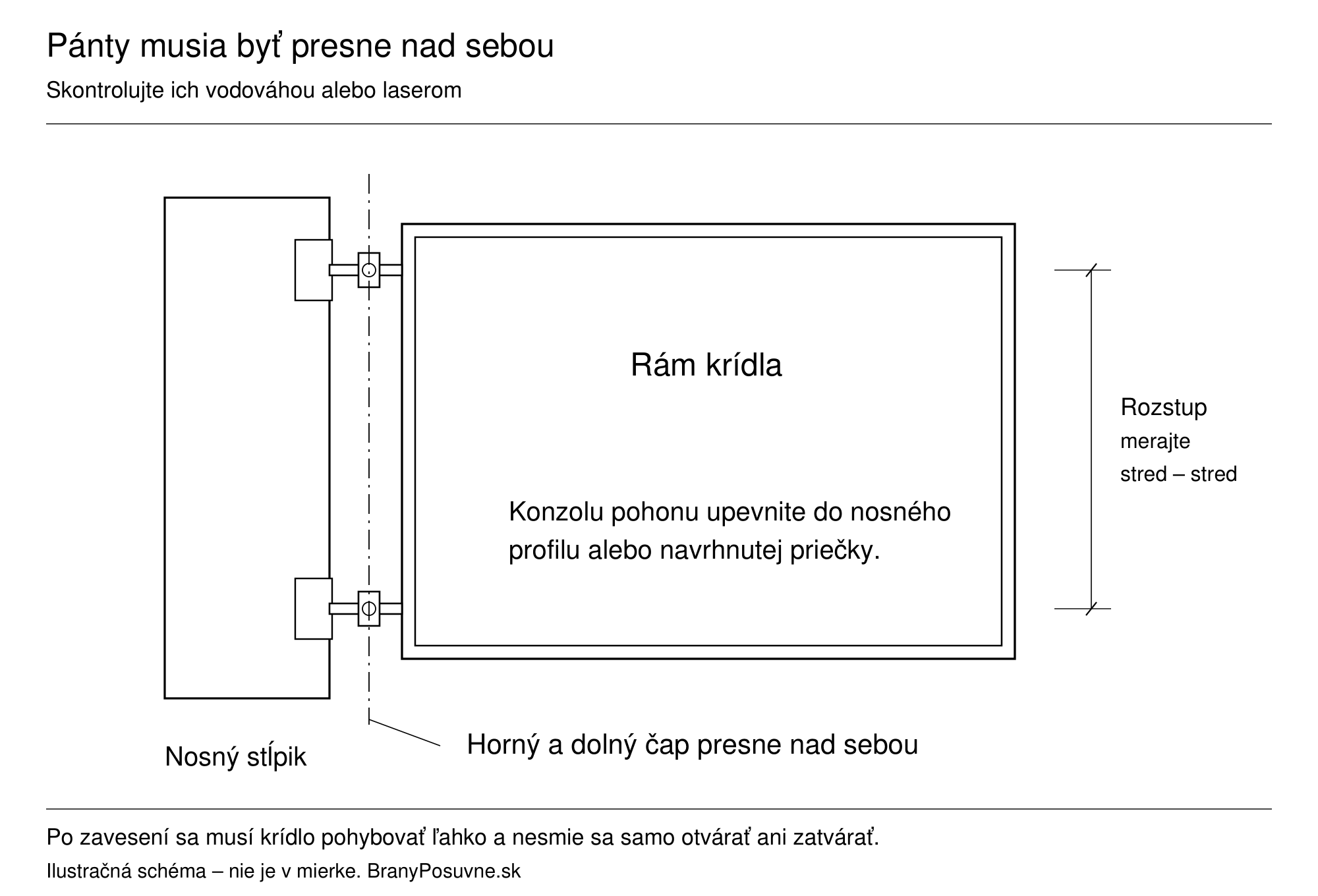

Den øverste og nederste tap skal være præcist lodret over hinanden. Afstanden måles mellem tappens midtpunkter, og et vaterpas eller en laser viser tydeligt, om de er på samme akse. Klik for at forstørre.
| Type | Hvornår bør du overveje det? | Hvad skal du kontrollere? |
|---|---|---|
| Justerbar på montageplade | Skrueforankring i et egnet underlag. | Montagepladen, hullerne, ankre, justeringsområdet og pladsen til drevet. |

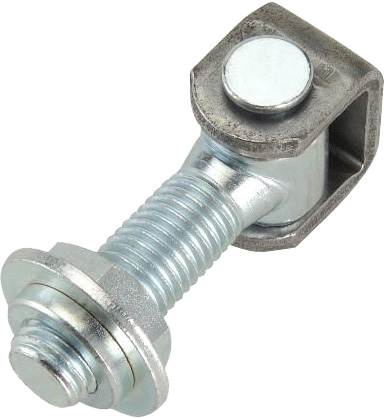

| Justerbar til påsvejsning | Stålramme og bærende stålsøjle. | Svejsningen, indbyrdes justering, kontramøtrikken og beskyttelsen efter svejsning. |
| Aksialt C-hængsel | Konstruktion med den tilsvarende tap i profilen. | Den korrekte tap, profil, montering og bæreevneforhold. |
| Special-/forskudt hængsel | Særlig geometri eller løft af portfløjen. | Hele bevægelsesbanen og en udtrykkelig bekræftelse af, at det kan bruges sammen med drevet. |
| Relaterede produkter | |
|---|---|
 |

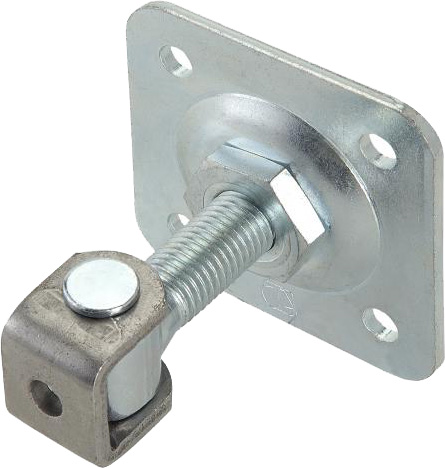

Justerbart hængsel til fastskruning Mål pladsen til montagepladen og hulafstanden. Vælg gevinddimension og ankre, der passer til det faktiske bærende underlag. |
 |
Til en egnet stålkonstruktion. Efter justering skal gevindet sikres, og overfladebeskyttelsen genoprettes. |
 |

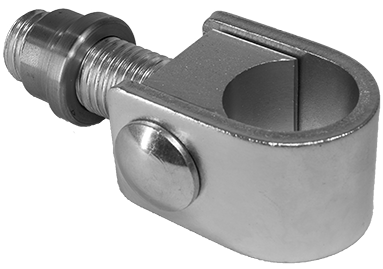

Vælg sammen med CAIS HP40-tappen til påsvejsning i profilen. Kontrollér også det øvre og nedre leje samt justeringsmetoden for hele hængselsystemet. |
En bredere portfløj belaster hængslerne anderledes end en smal ved samme vægt. Hvis produktet ikke angiver oplysninger for din portfløjs længde og hængselafstand, skal du få bekræftet, at det er egnet, før du bestiller.
Se hele udvalget i kategorien hængsler til hængslede porte. Den endelige åbningsvinkel påvirkes både af hængslet og geometrien for det monterede drev.
Hvornår bør du overveje et støttehjul?
Vælg først hjulet, når du har kontrolleret bevægelsesbanen. Kontrollér hele hjulets kontaktbane mod underlaget, herunder fuger, afløbsrende og ændringer i hældningen. Hvis hjulet løftes fri eller sætter sig fast på en del af buen, ændres belastningen på hængslerne og modstanden under bevægelsen.
Et støttehjul kan indgå som en del af den planlagte understøtning af portfløjen. Det kræver et fast underlag, der kan køres over, langs hele buen; grus, en kantsten eller belægning, der har sat sig, kan begrænse bevægelsen.
Mål højdeforskellene langs banen, og sammenlign dem med hjulets udformning. Fjederens vandring er begrænset, og hjulets bæreevne er ikke det samme som portens tilladte vægt. Kontrollér, om understøtning er tilladt med den konkrete drevkonfiguration. Hvis portfløjen allerede hænger, skal du først udbedre årsagen i rammen, hængslerne eller søjlen.

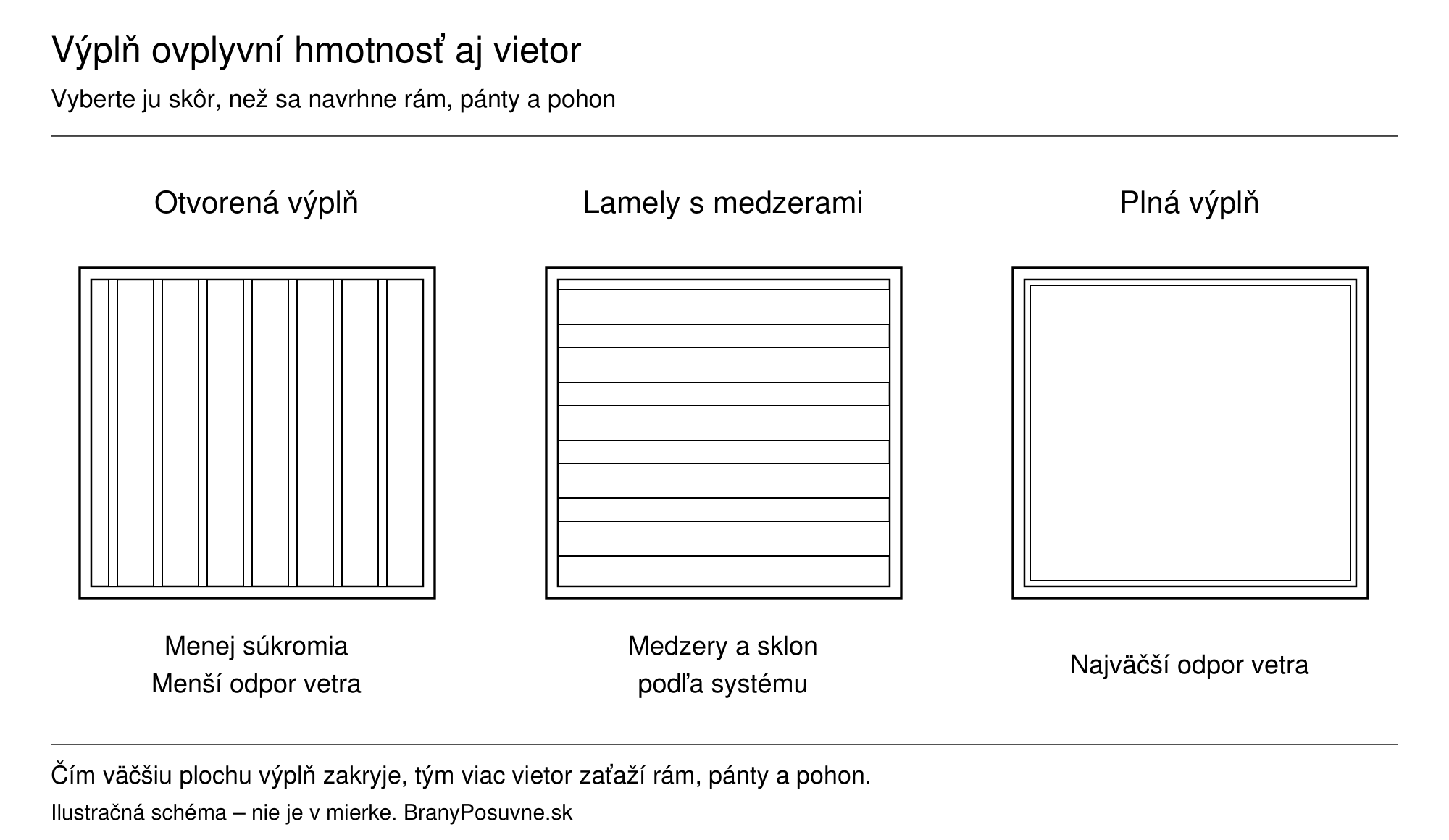

Fyldning: udseende, vægt og vind
Fyldningen er en naturlig del af både rammens udformning og valget af drev. Portfløjens samlede vægt omfatter ramme, afstivning, fyldning, fastgørelsesmaterialer og beslag.
Jo større flade fyldningen dækker, desto mere belaster vinden rammen, hængslerne og drevet. Derfor er fyldningen en af de første oplysninger, der skal bruges til dimensionering af de øvrige dele. Klik for at forstørre.
| Fyldning | Ved valg er det en hjælp at tage højde for |
|---|---|
| Aluminiumslameller | Vægten af den konkrete profil, afstanden mellem understøtninger, fastgørelse, udvidelse og adskillelse af forskellige metaller. |
| Galvaniserede pladeprofiler | Den samlede vægt og genopretning af beskyttelsen ved skære- eller svejsesteder. |

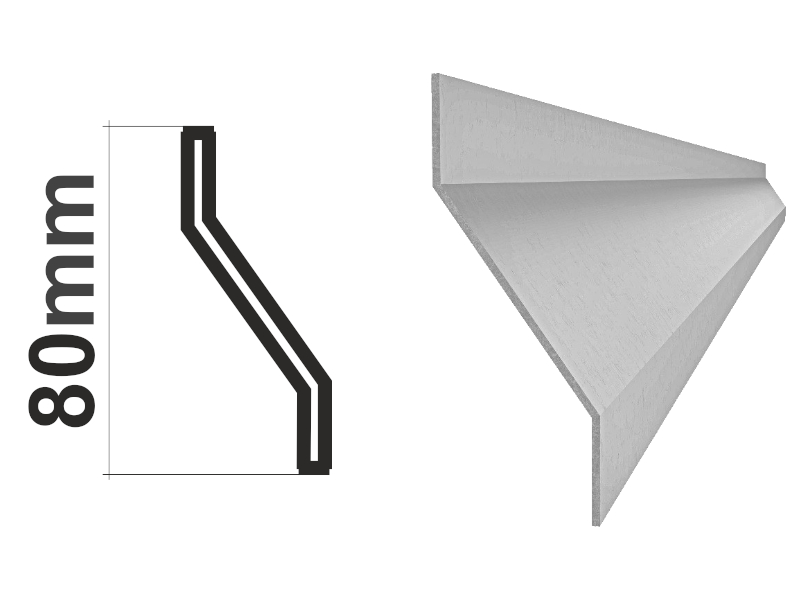

| Z-formede lameller | Den korrekte kombination af lamel og bæresystem. Hældning og overlap påvirker både indsyn og luftgennemstrømning. |
| Træ, WPC og andre typer fyldning | Vægt, udvidelse eller fugtændringer, foreskrevet understøtning og dilatationsfuger. |
| Relaterede produkter | |
|---|---|
 |
Kontrollér afstanden mellem understøtninger, fastgørelse og dilatationsfuger i fyldningens vejledning. Beregn fyldningens vægt ud fra antallet og længden af lamellerne. |
 |

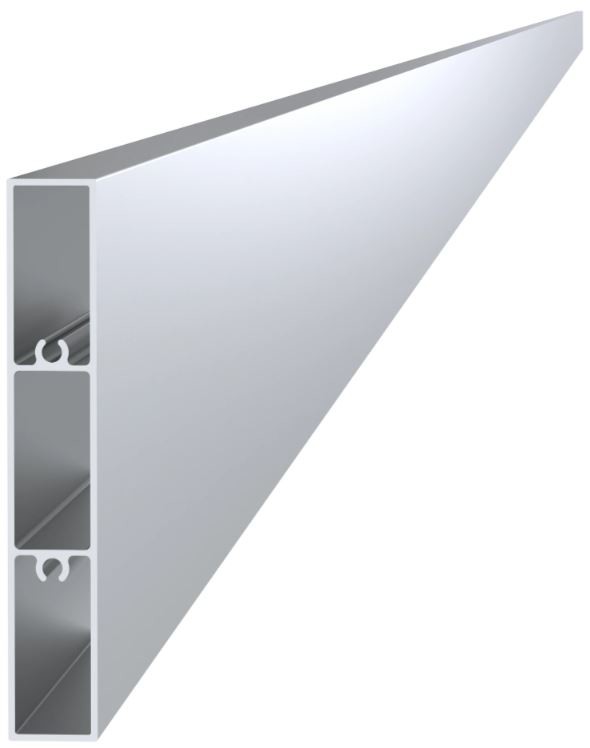

En del af et system med bæreprofil i størrelse S og grundplan S1; alle dele kan vælges som en afstemt samlet løsning. |
Massiv fyldning på et vindudsat sted
Vinden belaster hele portfløjens overflade. Hvis du monterer massiv fyldning på en oprindeligt åben ramme, skal du kontrollere rammen, hængslerne og søjlerne igen, drevets egnethed samt låsning. Send målene på hver portfløj, typen af fyldning og et foto af omgivelserne, så det kan vurderes. En stærkere motor eller lås alene kan ikke udbedre en utilstrækkelig konstruktion.
Alle fyldninger til porte og hegn »
Eksempel: Du vil montere massive lameller på en åben ramme
Porten åbner let i dag, men du vil begrænse indsynet fra gaden. Den nye fyldning ændrer både vægten og den flade, der udsættes for vind.
- Find fyldningens vægt inklusive bærebjælker og samlinger. Beregn vægtforøgelsen for hver portfløj for sig ud fra lamellernes længde og antal.
- Vis rammeleverandøren, hvordan fyldningen fastgøres, samt rammeprofilens tværsnit og godstykkelse, hængslerne og søjlerne. Kontrollér også den nødvendige understøtning og lamellernes dilatation.
- Hvis der allerede er monteret et drev, skal du også oplyse typen og sende et foto af den åbne indkørsel. Vurder valget igen med hensyn til vind; en motor, der tidligere var egnet, passer måske ikke til den nye fyldning.
Relaterede dele og vejledninger: sammenligning af fyldninger, drevenes grænser, elektrisk sikring.
Stop, skudrigler og låsning
Fastlæg stoppene og låsningen sammen med rammen. Sørg for et solidt monteringssted og plads til betjening af skudrigel eller lås.
- Lukkestoppet vælges ud fra rammens nederste kant og den færdige belægning.
- Åbningsstop og fastholdelse af portfløjen har forskellige funktioner.
- Vælg den manuelle skudrigel sammen med modstykket; sammenlign deres mål.
Planlæg låsningen, før rammen færdiggøres
Ved en automatisk port skal du på forhånd kontrollere om drevet kræver en elektrisk lås og hvordan den skal kabelføres. Hvis portfløjene overlapper, skal du fastlægge rækkefølgen for lukning. Den manuelle skudrigel må ikke blokere drevet, når det starter.
Afprøv porten manuelt, før du monterer drevet
- Kontrollér mål, diagonaler og rammens planhed på et plant underlag, før svejsningerne færdiggøres.
- Hold tappene på samme akse under monteringen. Afprøv porten med den planlagte fyldning, ikke kun med den lette, bare ramme.
- Gennemgå begge portfløjes fulde bevægelsesbane. Kontrollér afstanden til belægningen, søjlen og hegnet samt stoppunkternes placering.
- Portfløjen skal bevæge sig let uden at skrabe eller bevæge sig af sig selv. Kontrollér derefter igen de planlagte mål for beslagene, og monter det valgte drev.
Hvis portfløjen skal løftes, når den åbnes manuelt, løser en stærkere motor ikke den mekaniske fejl. Afhjælp årsagen, før du automatiserer.
Send os målene på portbladet, fyldningen og et foto af stolpen, hvis du er usikker på hængslet, anslaget eller pladsen til beslaget.
