Drev til hængselslåge: beslag og forberedelse af byggepladsen

Planlæg motoren sammen med porten. Sammenhold længden og den forventede vægt af portbladet, fyldningen, vindpåvirkningen og antallet af åbninger, inden fremstilling og støbning. Kontrollér pladsen til beslagene, og klargør kabelføringen. På en eksisterende port skal du måle disse mål op og kontrollere mekanikken. Montér først selve motoren, når det færdige portblad er blevet prøvet manuelt uden problemer.

Gennemgå tre kontroller, når du vælger: Portbladet overholder den samlede grænse for længde og vægt, beslagene passer ind i monteringsdiagrammet, og løsningen kan klare den ønskede drift. Det er ikke nok at overholde én enkelt maksimumsværdi.

Sådan vælger du en motor til en svingport

Tag udgangspunkt i længden af det enkelte portblad målt fra hængselaksen og vægten af rammen inklusive fyldning og beslag. På en ny port skal du bruge oplysningerne fra produktionstegningen og materialet og kontrollere dem, når porten er færdig. Notér det normale antal åbninger og antallet i den travleste time. Betegnelsen „op til 2 m / 400 kg“ betyder ikke, at begge maksimumsværdier gælder samtidig.

Eksempel: eftermontering af motor på en færdig port

To portblade på cirka to meter på stålstolper åbnes indtil videre manuelt. Begynd ikke valget med kun oplysningen „motor til 4 m“ – hvert portblad vurderes separat.

1. Prøv hele den manuelle bevægelse med fyldningen monteret. Hvis portbladet skal løftes eller presses forbi et sted, hvor det binder, skal mekanikken repareres først.
2. Mål længden fra hængselaksen, fastslå vægten, og mål åbningsvinklen. Tag billeder af hængselaksen, stolpen og rammen fra gårdsiden; ved en lineær motor skal du også notere de konkrete monteringsmål.
3. Sammenlign en egnet motor med et komplet sæt. Kontrollér, at sættet indeholder en styreenhed, beslag, stop, sikkerhedskomponenter og adgang til nødoplåsning med nøgle ved strømsvigt.

Relaterede dele og vejledninger: manuel test, motormodeller, opmåling af Wingo, sættets indhold.

24 V- eller 230 V-motor?

Ved en almindelig indkørsel til en privat bolig skal du først afgøre, om du ønsker batteribackup, hvor ofte porten skal åbnes, og hvor mange cyklusser der følger efter hinanden. Sammenlign derefter de konkrete modeller. Kontrollér antallet af cyklusser, sikkerhedsfunktionerne og kompatibiliteten i de respektive manualer.

Oversigt over modeller efter portbladets længde

Tabellen viser den maksimale portbladslængde for de enkelte modeller. Kontrollér derefter den tilladte vægt ved den aktuelle længde i diagrammet for den valgte motor.

* For M-Fab MFAB3000 og MFAB3024 skal du ved en ny installation tage udgangspunkt i grænsen på 3 m. Få den ældre betegnelse eller dokumentation med angivelsen 3,5 m bekræftet for den konkrete model af drevet; brug den ikke automatisk.

* Den angivne længde er modellens øvre grænse, ikke en garanti for, at drevet også kan klare den maksimale vægt ved denne længde. Kontrollér også fyldning, vindpåvirkning og monteringsmuligheder.

Links i tabellen fører til manualerne for de enkelte drev. Brug styreenhedens diagram, der følger med sættet, til den elektriske tilslutning; 24 V- og 230 V-motorer har forskellige tilslutninger.

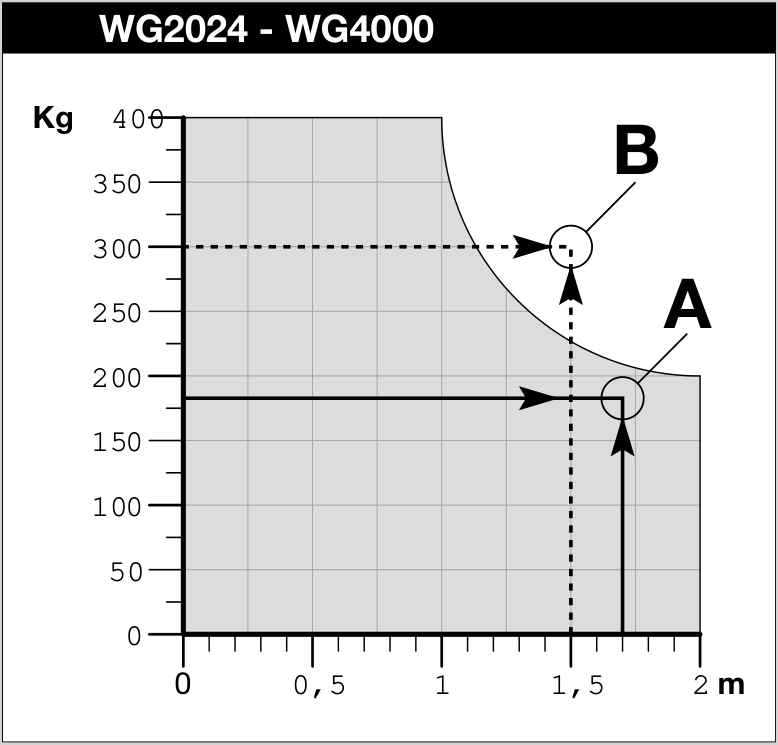

NICE Wingo WG2024/WG4000-graf: Den tilladte vægt falder med lågefløjens længde; ved 2 m er den cirka 200 kg. Klik for at forstørre.

Eksempel: Sådan aflæser du drevets grænse

1. Find længden på én lågefløj målt fra hængselaksen på den vandrette akse. Den færdige lågefløjs vægt på den lodrette akse.
2. For Wingo WG2024/WG4000 er grænsen ved 2 m cirka 200 kg. Tallet 400 kg alene betyder derfor ikke, at drevet kan bære en to meter lang lågefløj.
3. Hvis punktet ligger over grænsen, er modellen ikke egnet. Hvis det ligger i det tilladte område, skal du stadig kontrollere fyldning og vindpåvirkning, monteringsmål og antal cyklusser. Først når alle disse forhold er kontrolleret, kan du vælge drev.

Eksempel med vores låge: Ved to lågefløje på cirka to meter er det deres faktiske længde fra aksen, vægt, fyldning og monteringsmål, der er afgørende. Punktet for længde/vægt i grafen samt vindpåvirkning og geometri viser, om WG2024 eller et andet sæt er egnet.

Se hele udvalget af drev til hængslede porte »

Når der er begrænset plads til åbning

Overvej udadgående åbning, hvis der er begrænset plads på grunden. Kontrollér hele svingområdet foran indkørslen, grundgrænsen og drevets monteringsposition. Ved lineære drev fra Wingo og Toona skal du som regel regne med en forlænget bageste NICE PLA6-beslag; behovet for og placeringen af dette fastlægges ud fra monteringsdiagrammet for den konkrete model. Se, hvordan du måler plads og hældning. I en kort indkørsel kan en foldemekanismevære en hjælp; hængsler, drev og beskyttelse mod klemfare skal udformes som én samlet løsning.

Tilbage til artiklens indhold

Drevets geometri, før beslagene svejses fast

Bred murstenssøjle eller forsænket hængsel

Mål hængselaksens position i forhold til søjlens kant og den færdige monteringsflade. Notér pladsen bag søjlen og den ønskede åbningsvinkel. Sammenlign derefter monteringsdiagrammet for det lineære drev med pladsen til armens bevægelse. HOPP er ikke automatisk løsningen til enhver bred søjle; armen skal kunne bevæge sig hele vejen uden at støde imod noget.

Wingo WG2024 og WG3524: Hvor måler man A, B og C fra?

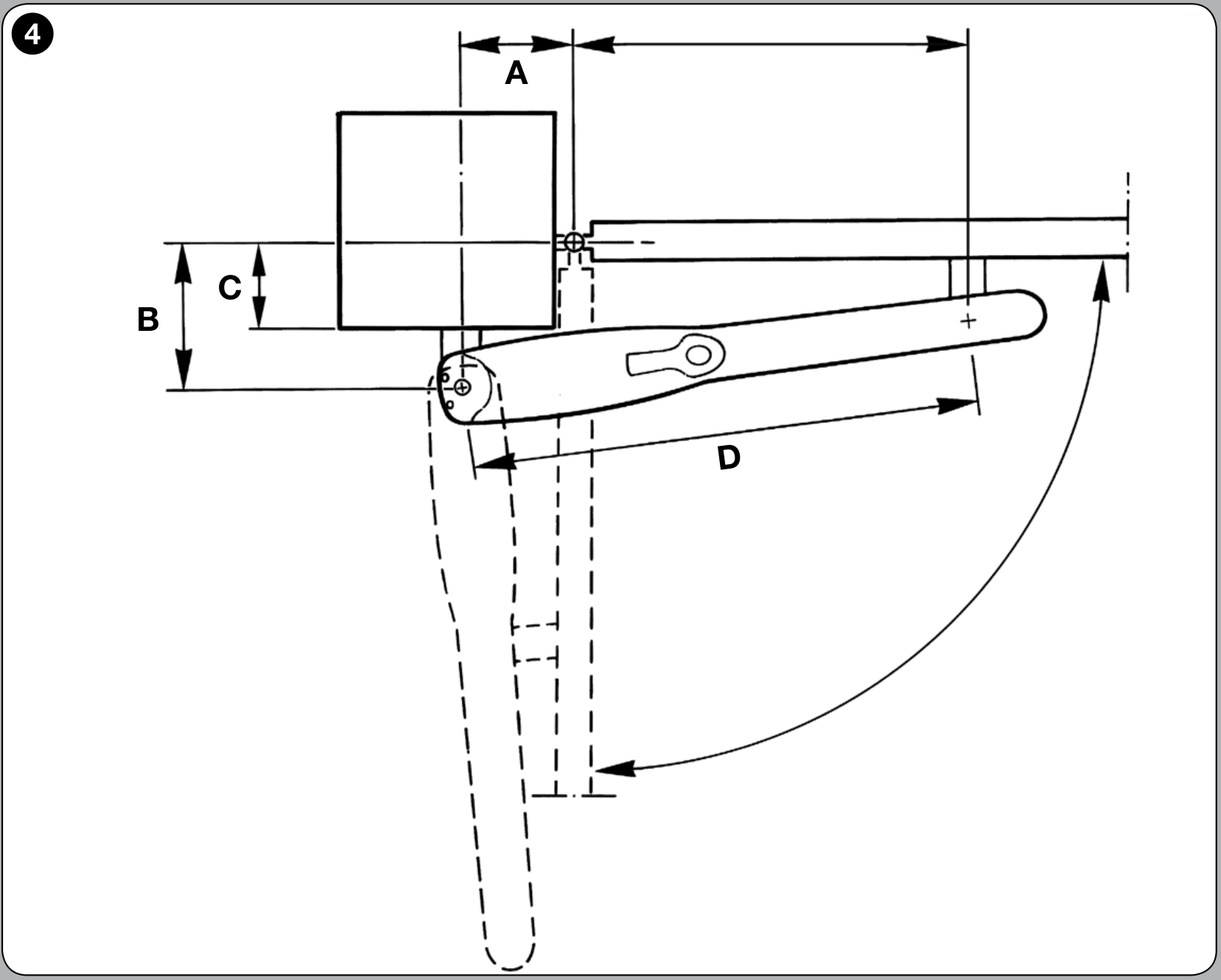

Nedenstående plantegning er en illustration 4 fra NICE Wingo-manualen. Brug den sammen med diagrammet for din model: WG2024 og WG3524 har forskellige monteringsdiagrammer. Tegningen viser indadgående åbning; målene kan ikke bruges til Toona eller HOPP.

Den fuldt optrukne linje viser den lukkede port, den stiplede linje den åbne position. Klik for at forstørre tegningen.

Mål til midten af akserne, ikke til motorkanten. Brug en vinkel eller vinkelrette hjælpelinjer i skitsen. Den skrå afstand direkte mellem hængslet og den bageste stift er hverken A eller B.

Fra det målte C til beslagets position

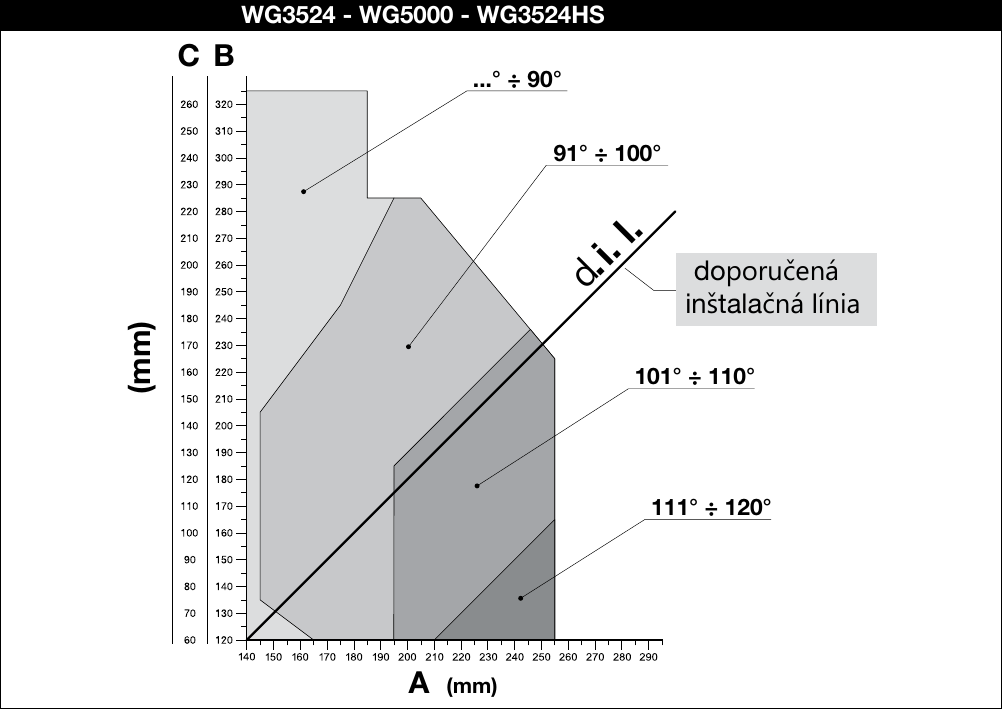

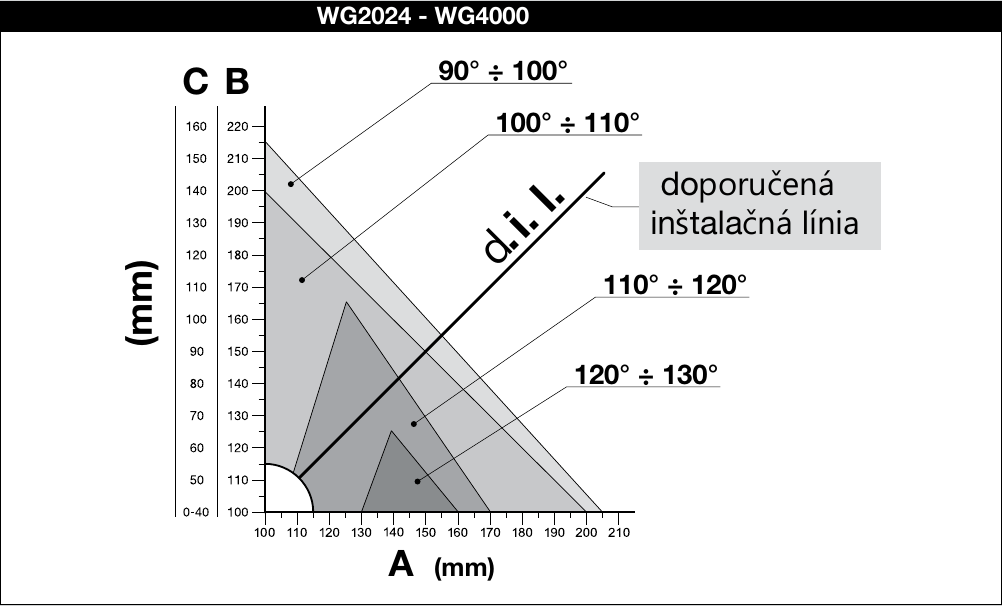

1. Vælg diagrammet for din model. Find den målte C-værdi til venstre. Aflæs B i samme højde; A aflæses på diagrammets vandrette akse.
2. Tag højde for den ønskede vinkel. En vandret linje fra C skærer den anbefalede installationslinje d.i.l. A aflæses ved at gå lodret ned fra skæringspunktet. Kontrollér, hvilket vinkelområde punktet ligger i.
3. Kontrollér målene på søjlen. Beslaget skal placeres, så midten af den bageste stift får de valgte A- og B-mål. Hvis den ønskede vinkel ikke kan opnås, skal placeringen justeres inden for diagrammets tilladte område; ifølge manualen bør målene A og B være omtrent ens.
4. Fastlæg det forreste beslag. Vælg positionen D/E for den pågældende model i tabel 1 i Wingo-manualen. Kontrollér derefter den foreskrevne højdeforskel mellem beslagene, hele bevægelsesområdet, fri bevægelse og adgang til nøglen.

Klik for at forstørre diagrammet. Disse monteringsdiagrammer fastlægger beslagets placering; de erstatter ikke det særskilte diagram for lågefløjens længde og vægt.

Monteringsdiagrammer i Wingo-manualen (PDF)

Hvis beslaget ikke passer, må stiften ikke bare flyttes til det nærmeste praktiske sted. Undersøg, om et forlænget NICE PLA6-beslag, tilpasning af det efter manualen eller en anden type drev er den rette løsning. Det forreste beslag skal overføre kraften til rammen eller en afstivning, ikke kun til en tynd lamel. Vurdér den endelige placering og fastgørelse samlet.

Wingo ved udadgående åbning

Udadgående åbning kræver en anden placering af beslagene. Wingo-manualen angiver til løsningen vist på illustration 7 et forlænget PLA6-beslag. Brug den relevante tegning og tabel, og kontrollér fri passage samt motorens fulde bevægelse. Illustration 4 ovenfor er ikke en skabelon til omvendt montering.

HOPP kræver plads til armen

For HOPP vurderer vi her indadgående åbning. Mål pladsen til både huset og armens bevægelse ud fra HOPP's egen monteringstegning. I den retning, der er markeret på tegningen, skal der være mindst 400 mm fri plads; dette mål er ikke søjlens bredde. Kontrollér hele armens bevægelsesbane, hængslets placering og en solid fastgørelse af beslagene.

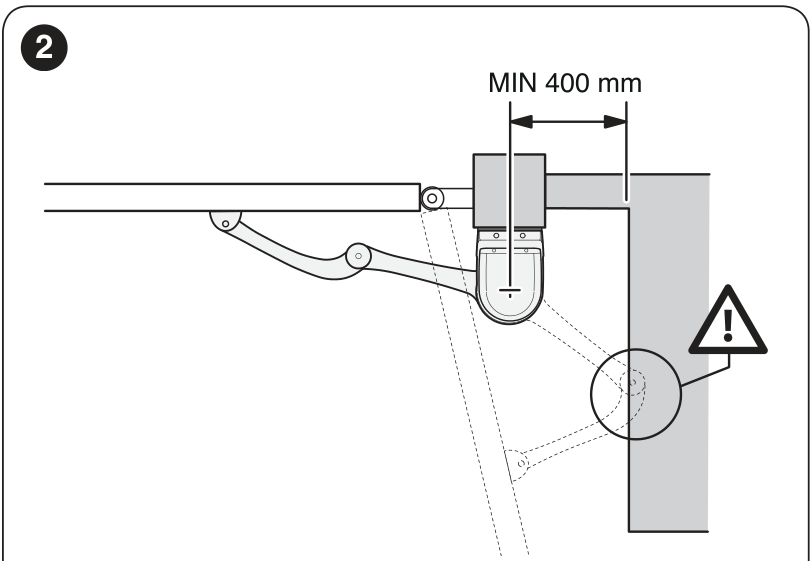

Ved HOPP-drevet skal der være mindst 400 mm fri plads i den retning, der er markeret på tegningen. Klik for at forstørre.

Eksempel: Hængslet sidder dybt inde i en murstenssøjle

En bred stolpe afgør ikke i sig selv, hvilken motor der passer til den. Det afgørende er placeringen af hængslet og det bageste beslag samt den frie bevægelsesbane for motorhuset eller armen.

1. Mål afstandene efter tegningen til den valgte lineære motor. Hvis beslaget ikke kan placeres inden for grafens tilladte område, må du ikke bare flytte det, så det kan skrues fast.
2. Kontrollér, om der findes et forlænget beslag til den pågældende model, eller vælg en motor med leddelt arm. Ved HOPP skal du kontrollere armens fulde bevægelse indad; løsningen kræver både fri plads og et solidt underlag.
3. Markér beklædningens kant, hængslets akse og placeringen af den bærende kerne på billedet. Beslaget skal forankres i den bærende del med passende afstand mellem ankre og kanter.

Relaterede dele og vejledninger: Wingo-geometri, HOPP-geometri, Stolpe og forankring.

Underjordisk motor: akse og vandafløb

Fastlæg kassettens placering og mål før støbningen ud fra den konkrete motor. Motorens udgangsaksel skal flugte med det øverste hængsel. Før bestilling skal du kontrollere, hvor vandet fra kassetten ledes hen, og hvordan du får adgang til dækslet og nødoplåsningen. Ved M-Fab skal du også kontrollere anbefalingen om elektrisk lås afhængigt af lågefløjens bredde.

S-Fab SFAB2024 er en version uden enkoder til MC424-serien. SFAB2124 har enkoder og bruges med MC824H; disse betegnelser kan ikke bruges om hinanden. M-Fab MFAB3024 er 24 V, mens MFAB3000 er 230 V.

Tilbage til artiklens indhold

Klargør kabelføringen før belægning og støbning

Valget af kabelføring begynder med motoren og den konkrete styreenhed. 230 V-forsyningen til styreenheden og motorens spænding er to forskellige ting. I det aktuelle Wingo-sæt WG2024/WG3524 med MC424LR30 kører motorerne på 24 V DC. HOPP HO7124 har styreenheden indbygget i hovedmotoren; HO7224 er motor nummer to.

Eksempel: Belægningen er endnu ikke færdig

Fastlæg først placeringen af styreenheden, begge motorer, fotocellerne og betjeningen. Det er lettere at klargøre en gennemføring under indkørslen nu end at tage belægningen op senere. På HOPP sidder styreenheden i hovedmotoren; føringerne kan derfor ikke kopieres fra et sæt med et separat styreskab.

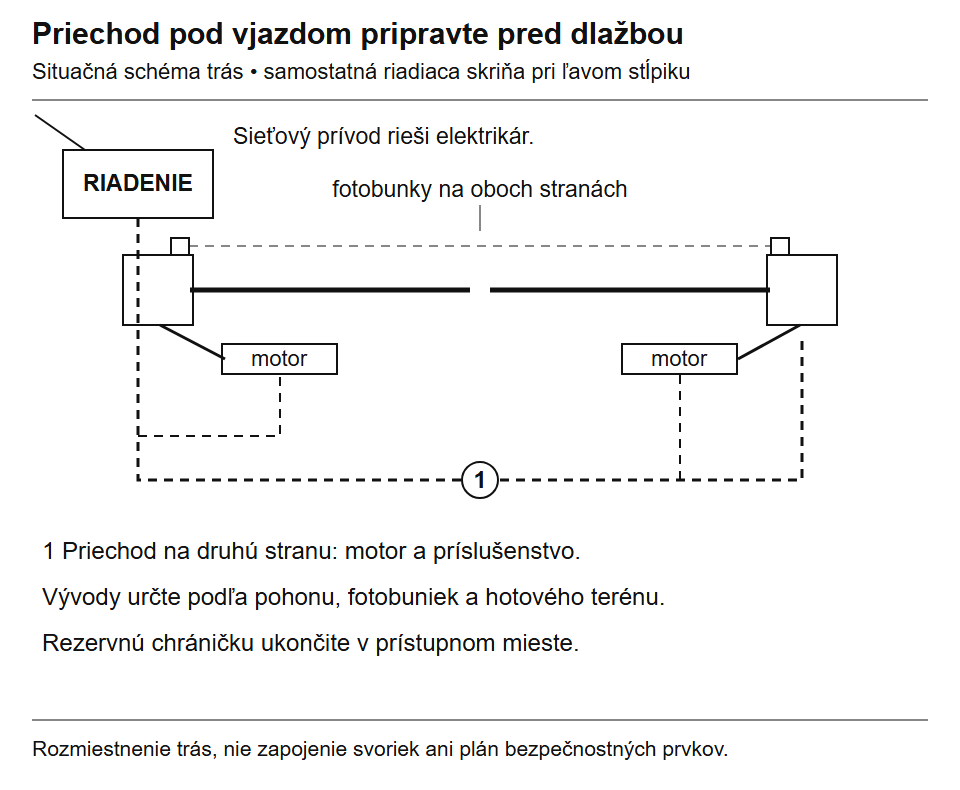

Diagrammet viser den bygningsmæssige klargøring. Antal installationsrør, adskillelse af ledninger og mål fastlægges i elinstallationsprojektet ud fra det konkrete sæt. Klik for at forstørre.

1. Før udgravning: Markér den færdige belægningshøjde, de præcise kabeludtag og andre komponenter, f.eks. et tastatur eller en elektrisk lås, på skitsen.
2. Før tildækning: Kontrollér, at installationsrørene er gennemgående, læg trækketråd i, og tag billeder af føringerne med mål fra faste punkter.
3. Til fremtidigt tilbehør: Overvej et ekstra installationsrør. Enderne skal være tilgængelige og beskyttet mod snavs og vand.

Overlad nettilslutning, sikringer, beskyttelse og føring af ledninger til en elektriker. Klemmer og polaritet tilsluttes efter det præcise printkort og tilbehør; situationsplanen kan ikke erstatte dette.

Eksempel på kabelføring til MC424LR30

Følgende tværsnit og længder gælder for Wingo-sættet med styreenheden MC424LR30. Brug den tilhørende manual, hvis du har et andet printkort. En elektriker skal vurdere længere føringer, spændingsfald, kabeltype og installationsforhold.

Se ledningsdiagrammet for MC424LR30 inklusive fotoceller. Ved en enkeltfløjet port er motorudgangen M1 ikke i brug; følg det tilhørende diagram, hvis du har en anden styreenhed.

Før belægningen lægges, skal du også fastlægge placeringen af tastaturet, nøglekontakten eller mobilbetjeningen. Lås, sensorer og betjening kan kræve hver sin føring og en anden strømforsyning.

Tilbage til artiklens indhold

Hvor risikoen for klemning skal kontrolleres

Sikkerheden afhænger af hele anlægget: portens udformning, omgivelserne, motoren, styringen og den korrekte indstilling. En fotocelle overvåger kun sin egen lysstråle. Den registrerer ikke nødvendigvis en person ved hængslet eller i området mellem den åbne lågefløj og det faste hegn.

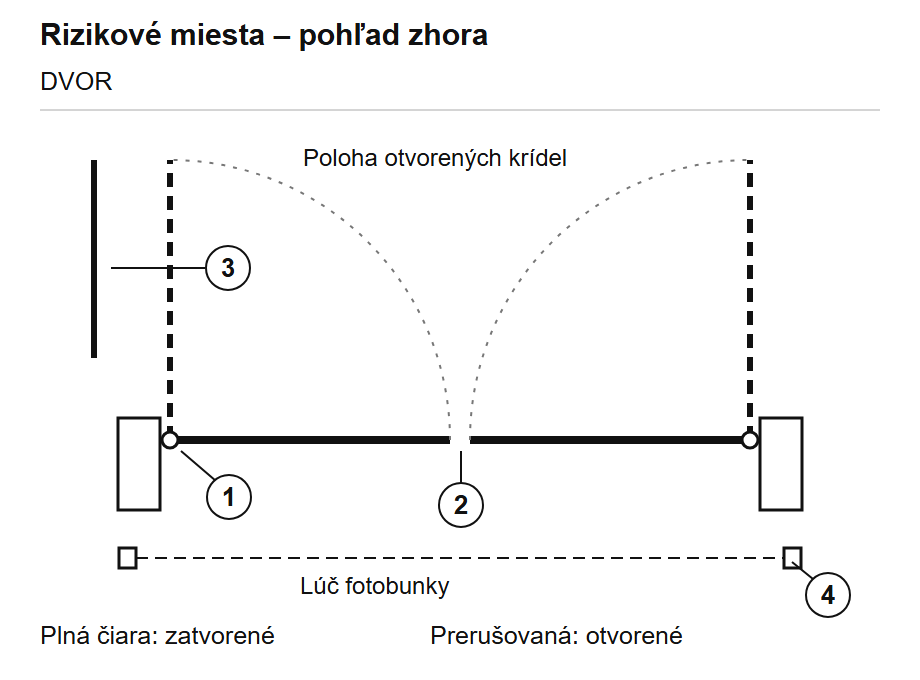

Fuld optrukket linje: lukket position. Stiplet linje: åben position for de samme lågefløje. Tegningen markerer kontrolpunkter, ikke foreskrevne sikkerhedsafstande.

Vælg beskyttelse ud fra de faktiske mellemrum og portens bevægelser: afskærmning, sikkerhedskanter, egnede sensorer eller kraftbegrænsning. Overlad idriftsættelse af automatikken til en kvalificeret montør. Hvis beskyttelsen bygger på kraftbegrænsning, skal funktionen kontrolleres med måling ved hjælp af et egnet instrument i henhold til gældende krav og manualen. En manuel test eller blot montering af fotoceller erstatter ikke denne kontrol.

Tilbage til artiklens indhold

Montering og første test

1. Kontrollér, at porten bevæger sig jævnt manuelt, og at hængslerne er solide, og anslagene fungerer.
2. Før du borer eller svejser, skal du kontrollere målene og slaglængden i manualen til den præcise motor, også beslagets placering, når porten åbner udad.
3. Tilslut motorer, sikkerhedskomponenter og betjening efter diagrammet for den styreenhed, der faktisk er leveret. Nettilslutning skal udføres af en kvalificeret fagperson.
4. Indstil retning, lågefløjenes rækkefølge, bevægelsesbane, kræfter og sikkerhedsindgangenes reaktion efter manualen.
5. Udfør gentagne cyklusser, og test sikkerhedsfunktionerne, den manuelle nødoplåsning og funktionen efter en strømafbrydelse.

Hvis lågefløjen går trægt eller stopper i blæsevejr, skal du kontrollere mekanikken, fyldningen og om den valgte model er egnet. Det er ikke en løsning at øge kraften uden videre; årsagen skal udbedres.

Tilbage til artiklens indhold

Ofte stillede spørgsmål før bestilling

Kan der monteres en motor på en eksisterende port?

Ja, hvis porten egner sig til automatisering. Kontrollér, at porten bevæger sig let manuelt, at hængslerne er i orden, og at rammen er solid. Mål derefter op til beslagene. Hvis portbladet skraber mod underlaget, hænger eller vrider sig, skal mekanikken repareres først.

Kan jeg montere motoren senere?

Ja. Vælg dog allerede under opførelsen en passende type, og kontrollér dens monteringsmål. Klargør solide monteringspunkter til beslagene og tomrør til motorerne og tilbehøret. Ved en underjordisk motor skal der også tages højde for motorbrønde og dræning på forhånd.

Hvordan åbner jeg porten ved strømsvigt?

Følg vejledningen for at frigøre motoren med nøglen, og åbn porten manuelt; hvis den har en lås, skal du også låse den op. Hvis den har en lås, skal du også låse den op. Afprøv på forhånd, om du kan komme til nødudløseren, især hvis du ikke har en separat ganglåge. Ved en sådan indkørsel skal du vælge en løsning til nødadgang, inden monteringen begynder.

Hvis porten er den eneste adgang til grunden: skal du inden købet kontrollere, hvordan du ved strømsvigt får adgang til at frigøre både motoren og låsen. En nøgle, der ligger inde i huset, hjælper ikke, hvis du bliver stående udenfor. Overvej en anden adgang eller en udvendig nødudløsning, der er godkendt til systemet. En understøttet batteribackup har begrænset kapacitet.

Batteribackup er kun en mulighed med et system, der understøtter den. Hvis der er en elektrisk lås, skal du også kontrollere dens tilstand efter et strømsvigt. Automatisk frigørelse af riglen frigør ikke i sig selv en blokeret motor.

Tilbage til artiklens indhold

Vedligeholdelse og almindelige problemer

Regelmæssig kontrol af fastgørelser, hængsler, anslag, korrosion, fri bevægelse, sikkerhedsanordninger og nødudløsning holder porten i god stand. Intervallet afhænger af producentens anbefalinger og hvor intensivt porten bruges. Vedligeholdelse udføres med strømforsyningen afbrudt, inklusive backup, og med portbladene sikret. Smøringen tilpasses det konkrete beslag.

Tilbage til artiklens indhold

Vi hjælper dig med at vælge en løsning til din indkørsel

Send os længden og den omtrentlige vægt af hvert portblad, typen af fyldning, hængselaksens placering i forhold til stolpen, den ønskede åbningsvinkel og billeder af stedet. Vi rådgiver dig om valg af motor og tilbehør; kompatibiliteten bekræftes af monteringsdiagrammet for den præcise model og installationsforholdene.
