Endestop, låsebolte og tilbehør til svingporte

Et anslag fastlægger slutpositionen, en skudrigel fastholder portfløjen, og en passende lås låser den. Vælg dem sammen med rammen, den færdige indkørselsbelægning og betjeningsmåden. På en automatisk port skal låsningen fungere sammen med drevet; en almindelig manuel skudrigel skal frigøres, før drevet startes.

Kontrollér hele forbindelsen før bestilling

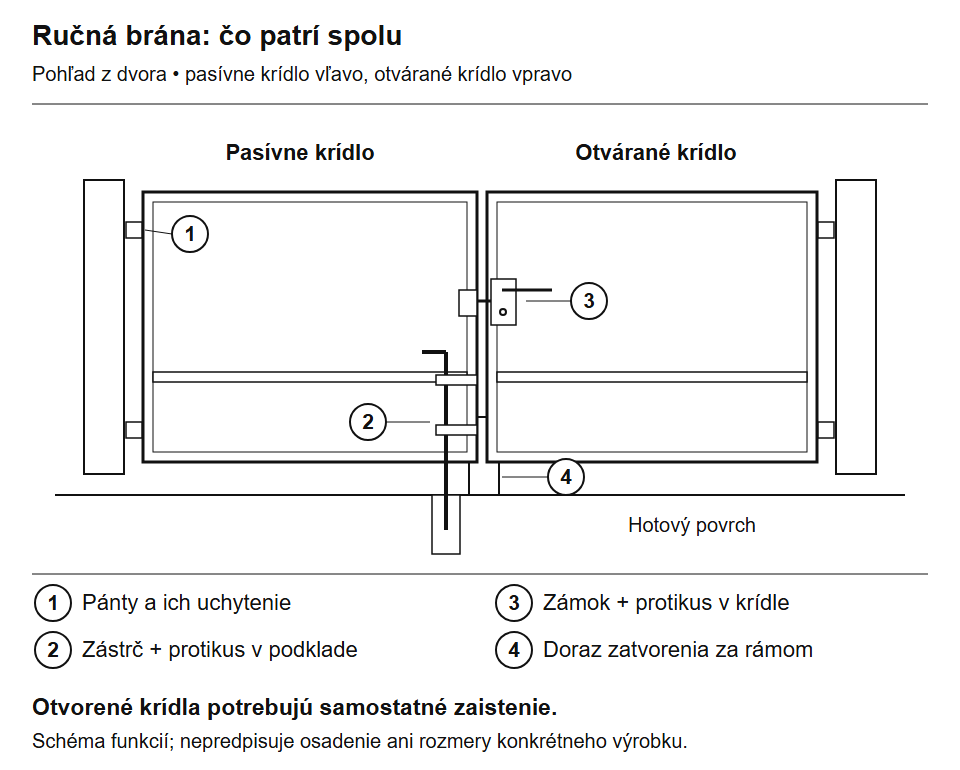

Princip for en manuel portløsning set fra gårdsiden. Hængsler og fyldning dimensioneres særskilt; åbne portfløje kræver deres egen fastholdelse. Klik for at forstørre.

Tilbage til artiklens indhold

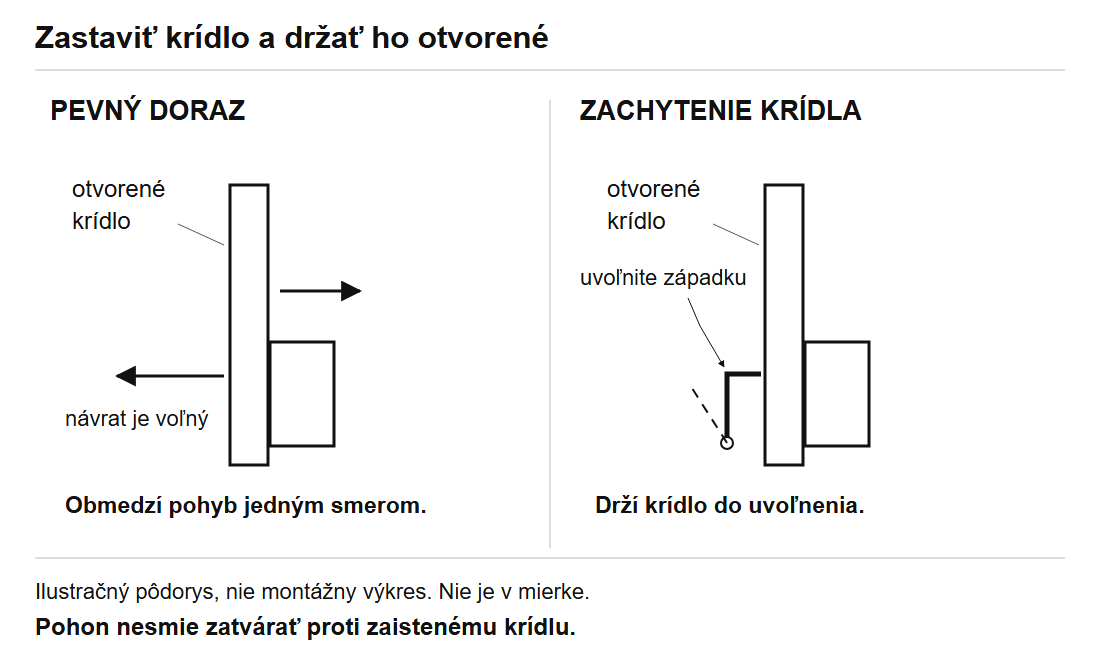

Hvad stopper porten, og hvad holder den på plads?

Ved automatisering skal stop vælges i overensstemmelse med drevets vejledning. En indlært køretid erstatter ikke generelt et mekanisk stop. En fast fastholdelse af den åbne portfløj må ikke være aktiveret, når motoren begynder at lukke.

Monter stoppet ud fra den færdige belægning

Kontrollér før boring, at det passer til rammen, frihøjden under bilen og begge portfløjes bevægelsesbane. Belægning, der lægges senere, kan ændre afstanden under rammen og skudrigelboltens nødvendige rækkevidde. Vælg forankring til et bærende underlag; en tynd belægningssten alene er muligvis ikke tilstrækkelig.

Kontrollér også, om en lav bil kan passere over stoppet. Grus, blade og sne skal kunne fjernes fra skudrigelen og dens åbning. Hold vandafløbet frit; et drænhul alene sikrer ikke beskyttelse mod frost.

Eksempel: færdig belægning og lav bil

Du vælger et midterstop og en bundskudrigel. Højden på rammens underkant, bilens bevægelsesbane og det bærende underlag under belægningen er vigtige.

1. Luk og ret portfløjene ind. Mål afstanden fra den færdige overflade til rammen ved stoppet samt stedet, hvor skudrigelbolten når ned.
2. Sammenlign stoppets højde med kontaktpunktet på rammen og bilens faktiske passage. Ved et knæk i hældningen er bilens katalogangivne frihøjde ikke tilstrækkelig.
3. Hvis du vælger et indfældet EGS-hylster, skal slutpositionen fastlægges med et separat stop. Ved SABO skal du vurdere stopflade, åbning til rigelbolten, forankring og rengøring samlet.

Relaterede dele og fremgangsmåder: stop, EGS og SABO, valg af skudrigel.

Tilbage til artiklens indhold

Sådan vælger du en skudrigel med passende slutblik

På en manuel dobbeltfløjet port fastholdes den passive fløj ofte med en bundskudrigel. Vælg den først, når placeringen af den lukkede ramme og den færdige overfladehøjde er fastlagt.

1. Mål rækkevidden: afstanden mellem skudrigelens monteringssted og slutblikket. Sammenlign både produktets samlede længde og brugbare slaglængde.
2. Sammenlign rigelbolt og åbning: diameter, placering og nødvendig indføring i henhold til produkttegningen.
3. Kontrollér betjeningen: plads til håndtaget, dets bevægelse og fastholdelse af den løftede rigelbolt, så den ikke skraber mod jorden, når porten åbnes.
4. Vælg slutblik: indfældet hylster eller stop med åbning. Fastlæg forankring, dræning og adgang til rengøring.

Stop og skudrigler

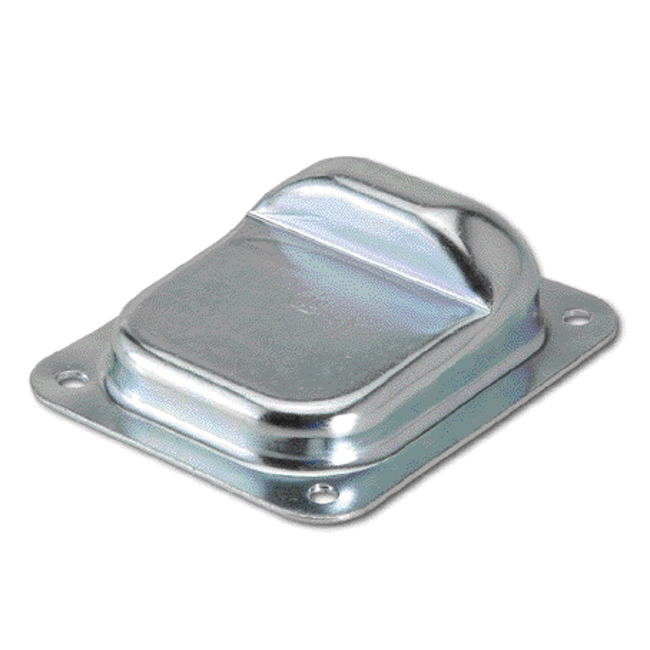

	Bundstop til påskruning Til præcis fastlæggelse af den lukkede position. Monteringen tilpasses underlaget og placeringen i indkørslen.

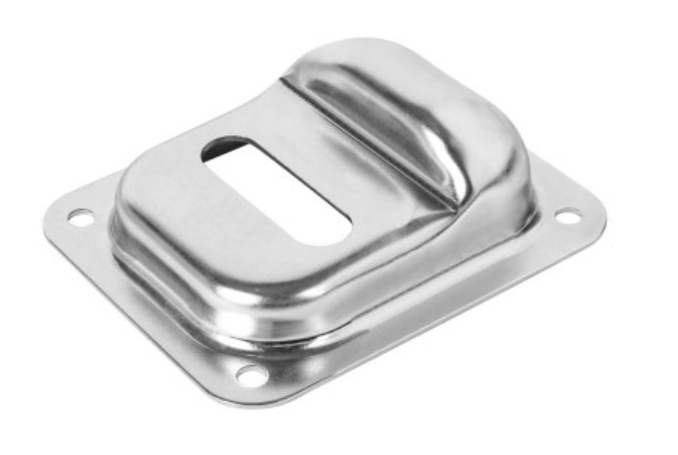

	Stop med åbning til rigel I en manuel løsning kan det fungere sammen med en skudrigel; åbning og rigel vælges i passende dimensioner.

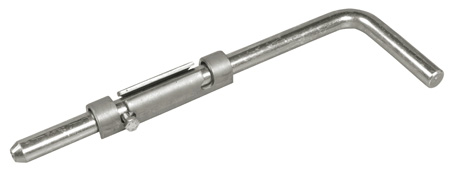

	Galvaniseret portskudrigel Skruemonteret skudrigel til fastholdelse af portfløjen i jorden; vælg længde og slutblik.

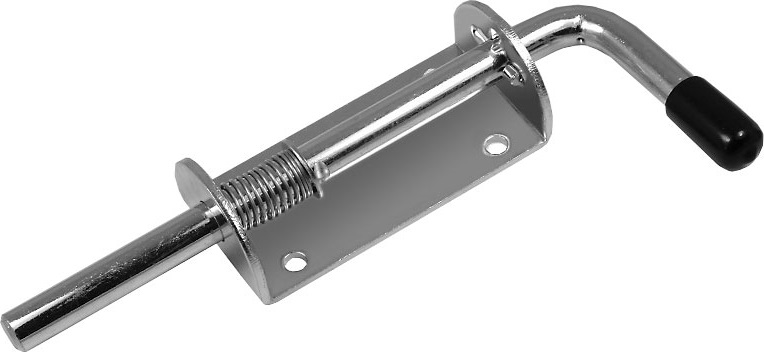

	Portlås med fjeder Fjederudgave til manuel betjening. Sammenhold låsemetode og montering med det konkrete produkt.

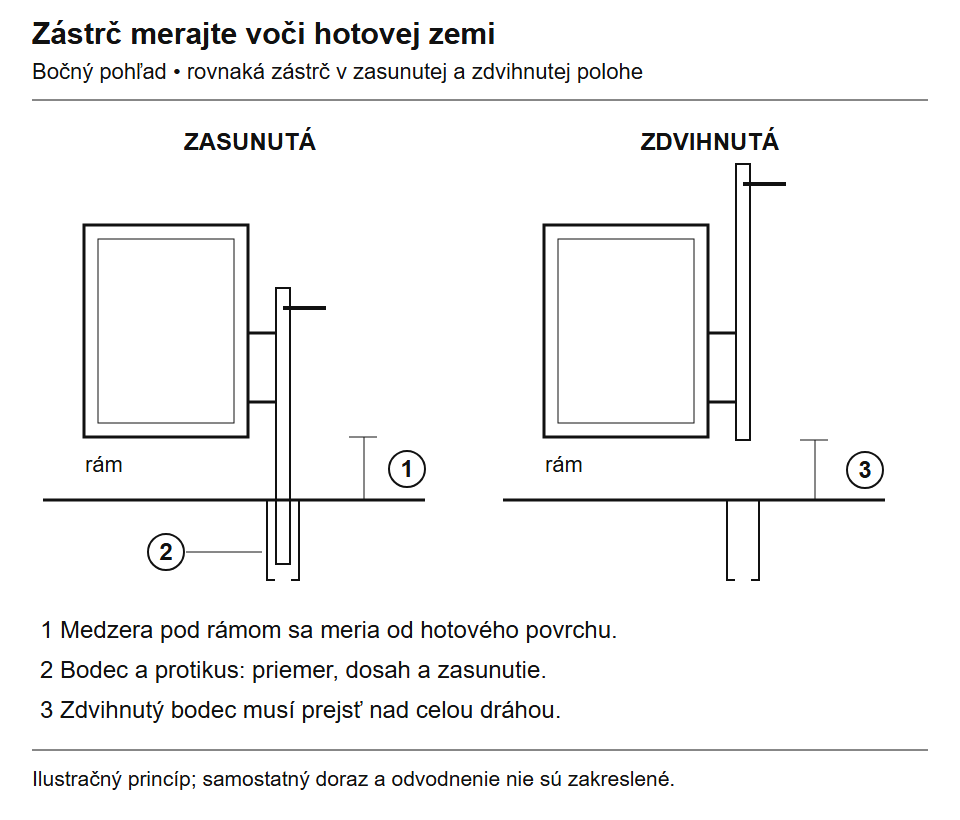

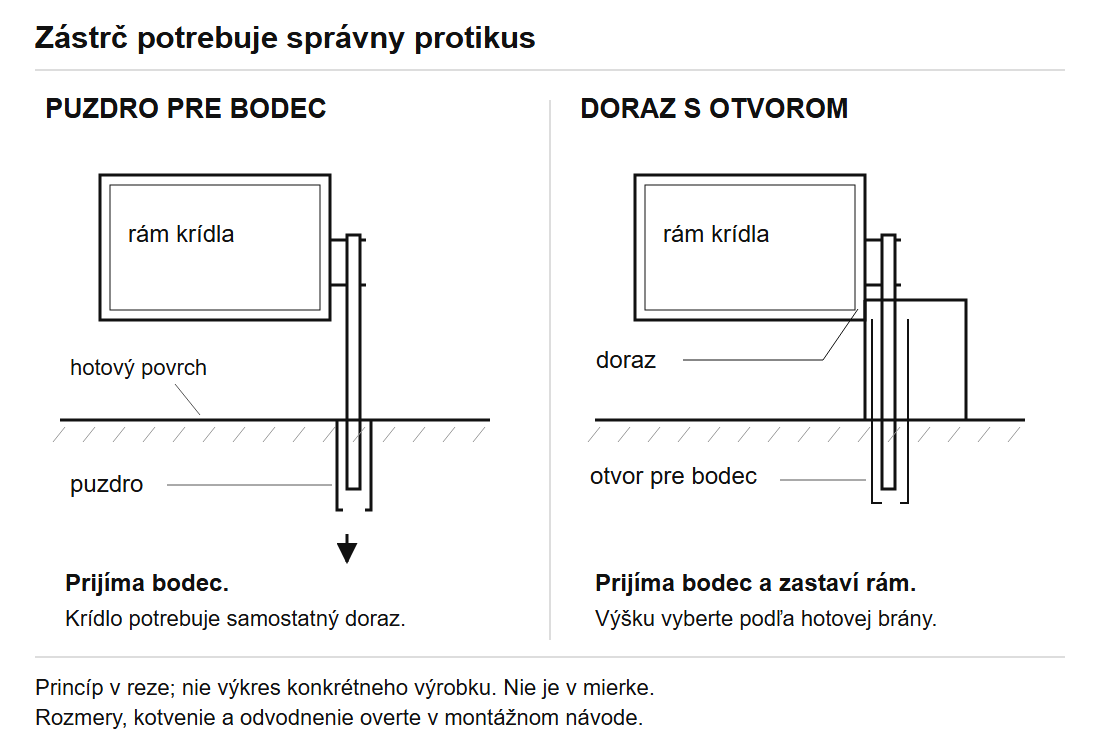

Mål både den nedsænkede og den løftede position. Låsepalen må ikke ramme et højere punkt i indkørslen, når porten åbnes. Klik for at forstørre.

EGS-bøsning eller SABO-stop?

EGS er en nedfældet bøsning til låsepalen med vandafløb. Den har ikke en stopplade og fastlægger derfor ikke selv portfløjens endeposition. SABO kombinerer et bundstop med et hul til portlåsen. Vælg den ud fra afstanden mellem det færdige underlag og portfløjens underkant, låsepalens mål og monteringsvejledningen.

Bøsning og stop fra sortimentet

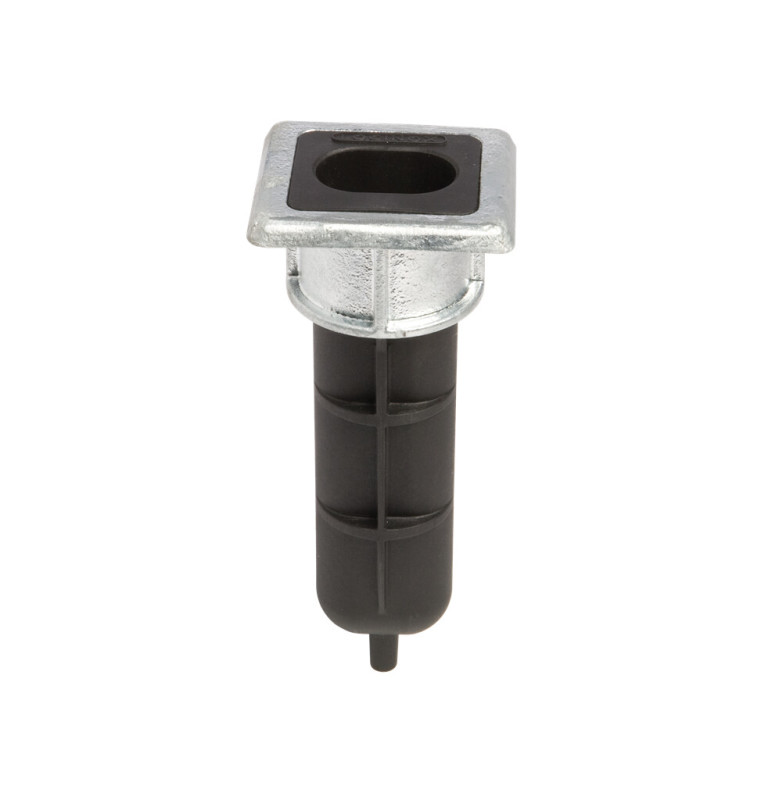

	Locinox EGS – bøsning til portlås Nedfældet bøsning til låsepalen med vandafløb. Den har ikke en stopplade; portfløjens endeposition skal fastlægges separat.

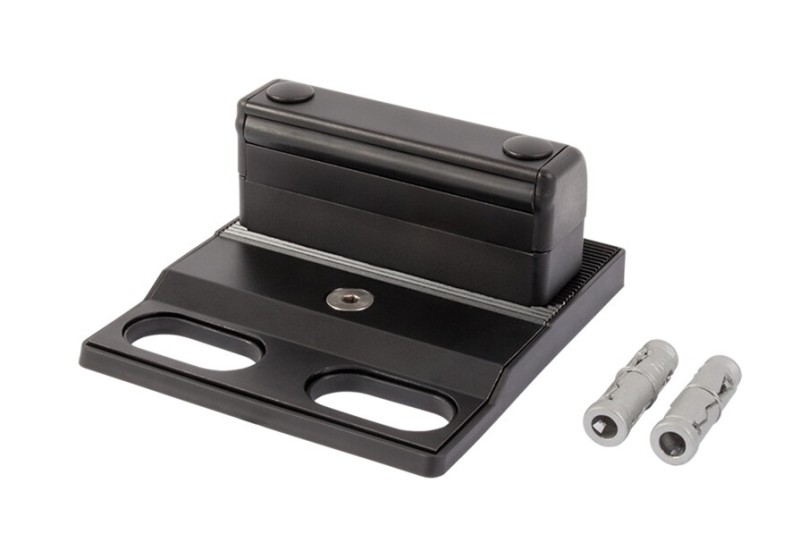

	Locinox SABO – stop med hul Bundstop med hul til portlås. Vælg ud fra afstanden over det færdige underlag og låsepalens mål.

To eksempler på låsning af en manuel port

For begge løsninger skal du kontrollere, at låsepalen er helt fri af portens bane, når den er løftet, og at hver portfløj har en egnet låsning. Hvis porten senere skal have en motor, skal den manuelle låsning tilpasses automatisk drift.

Tilbage til artiklens indhold

Låsbar portlås eller montering i rammen

Et stop alene eller en almindelig portlås uden lås låser ikke porten. Vælg en lås eller en låsbar portlås, for eksempel KEYDROP. Ved skjult montering af SUBY skal du først kontrollere profilens indvendige plads og godstykkelsen. Forbered monteringshullet i overensstemmelse med produkttegningen.

Låsning og montering i profil
	Locinox KEYDROP – låsbar portlås Portlås, der kan låses med nøgle. Kontrollér pladsen på profilen, det nødvendige løft og modstykkets placering.

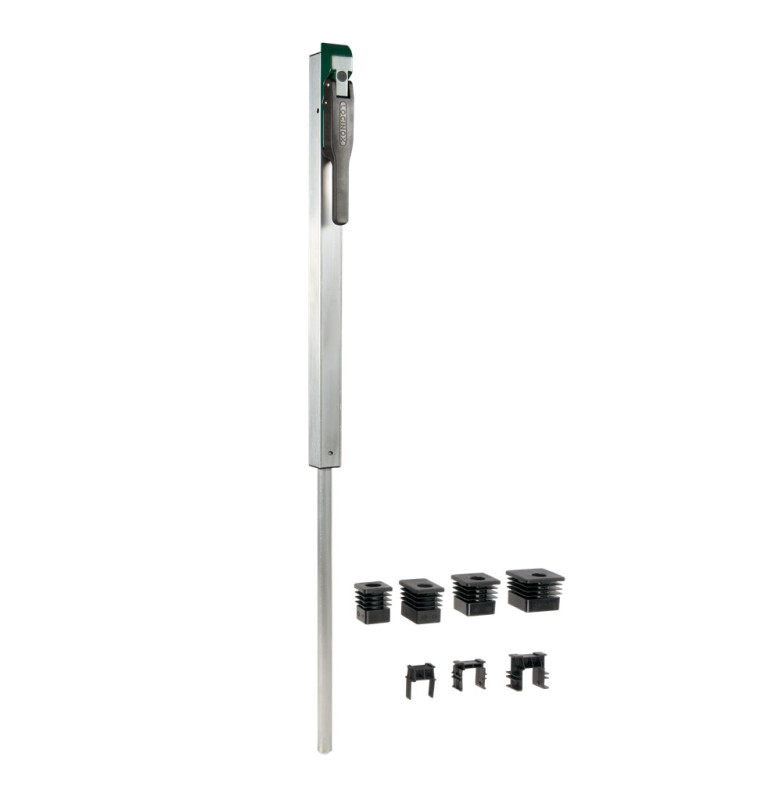

	Locinox SUBY – portlås til profil Portlås monteret i portfløjens profil. Sammenhold profil, godstykkelse og monteringstegning, før du skærer hullet.

Locinox VSF har en anden opbygning: Håndtaget kan være blokeret af den anden portfløj, når porten er lukket. Forveksl ikke denne låsemetode med montering af SUBY inde i profilen. Flere mål og varianter findes blandt portlåse til hængslede porte.

Tilbage til artiklens indhold

Den elektriske lås skal fungere sammen med portautomatikken

Afklar behovet for en lås, før du forbereder kabelføringen. Til M-Fab anbefaler producenten en elektrisk lås ved portfløje, der er bredere end 2,5 m; det er ikke en fælles grænse for alle motorer. For andre portautomatikker gælder deres egen vejledning.

NICE PLA10 er en lodret og PLA11 en vandret elektrisk lås; begge bruger 12 V AC. Kontrollér udgangen og styringsmetoden i vejledningen til den centralenhed, der faktisk er monteret. Motorens spænding bestemmer ikke låsens forsyning.

En elektrisk betjent bundlås er en anden mulighed. Den skal låses helt op, før portfløjen bevæger sig, og først sænkes på plads, når porten står korrekt. Kontrollér den nødvendige strømforsyning, styresignal, modstykke og metode til nødoplåsning.

Ved strømsvigt kan den elektriske lås, afhængigt af udførelsen, forblive låst eller blive frigivet. Kontrollér egenskaberne for den præcise model og adgangen til nøglen. En oplåst portlås frigør ikke i sig selv en blokeret motor; se også manuel nødoplåsning og backup til portautomatikken.

Tilbage til artiklens indhold

Overlapningen bestemmer portfløjenes rækkefølge

Hvis den ene portfløj har en dækprofil, der overlapper den anden, skal den først frigøres, når porten åbnes, og lukke til sidst, når porten lukkes. Prøv først bevægelsen manuelt. Indstil derefter den korrekte rækkefølge og forsinkelse i den konkrete styreenhed; gæt ikke motornumrene ud fra venstre og højre side.

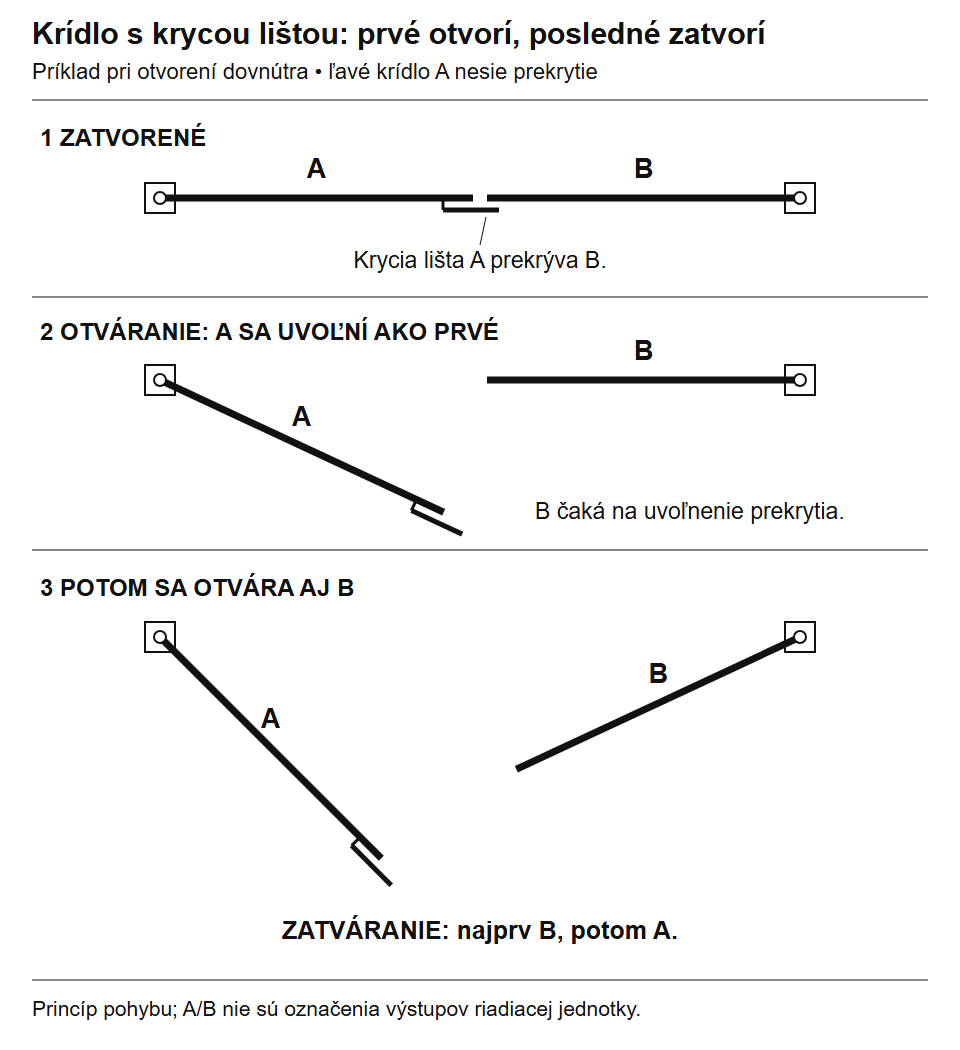

I dette eksempel har den venstre portfløj A dækprofilen; ved omvendt overlapning bytter portfløjene roller. Vejledningen til styringen angiver motornumre og indstilling af forsinkelsen. Klik for at forstørre.

På en manuel port skal du først lukke og låse den passive portfløj og derefter lukke den aktive. Stop og modstykke skal passe sammen i denne position. Låsen eller portlåsen må ikke bruges til med magt at rette en hængende eller vredet ramme op. Ved portfløje med forskellig bredde skal du vurdere hver motor og dens bane separat.

Tilbage til artiklens indhold

Sådan betjener du porten til daglig

Kontrollér, hvad der følger med portautomatikken, før du bestiller. Modtager, fjernbetjeninger, fotoceller eller blinklys kan allerede være inkluderet. Vælg tilbehør ud fra den præcise type styreenhed og hvem der skal bruge porten.

Placér knap eller tastatur, så brugeren står uden for portfløjens og motorarmens bevægelsesområde, når der gives en kommando. En elektrisk nøglekontakt sender en kommando til styringen; ved strømsvigt erstatter den ikke den mekaniske nødoplåsningsnøgle.

Vælg beskyttelsesudstyr efter placeringen

Fotoceller overvåger deres egen strålebane. De erstatter ikke en vurdering af områderne ved hængslerne, mellem portfløjene og ved hegnet. Vælg grænsefladen til fotoceller og sikkerhedskanter samt deres overvågning efter styreenheden og portens risikoområder. Vælg strømforsyning til advarselslampen efter styreenhedens udgang.

Tilbage til artiklens indhold

Ofte stillede spørgsmål ved valg af dele

Har jeg også brug for et anslag til en port med motor?

Følg vejledningen til den konkrete motor: Den kan bruge et udvendigt eller indbygget mekanisk anslag i den pågældende retning. At indlære bevægelsesbanen betyder ikke, at du kan undlade det foreskrevne anslag. Kontrollér både den åbne og den lukkede position.

Er en fjederbolt automatisk?

En fjeder betyder ikke i sig selv elektrisk oplåsning. Med en almindelig manuel bolt skal brugeren frigøre portfløjen, før motoren startes. Vælg en enhed, der fungerer sammen med styreenheden, hvis du ønsker automatisk låsning.

Hjælper et hjul, hvis portfløjen synker?

Find først årsagen: hængsler, ramme, forankring eller stolpe. Støttehjul kan understøtte en port, der er konstrueret til det, men er ikke en generel løsning på mekaniske problemer.

Tilbage til artiklens indhold

Dette skal du kontrollere før bestilling

• Profilens mål og et fast punkt til montering af delen.
• Den færdige afstand under portfløjen, boltens diameter og slaglængde samt modstykket.
• Åbningsretning, overlap og adgang til håndtaget eller nøglen.
• For elektriske komponenter: præcis betegnelse på styreenheden, strømforsyning, grænseflade og funktion ved strømsvigt.
• Sættets indhold, forankring, kabler og dele, der skal bestilles separat.

Send os et foto af mødet mellem portfløjene, anslagets placering samt profilens mål og afstanden til jorden. Ved en automatisk port skal du også oplyse motorens typeskilt og styreenhedens betegnelse. Vi hjælper dig med at vælge dele, der passer sammen.
