NICE M-Fab MFAB3000 – separat underjordisk motor til fløjeport, til en portfløj på 3,5 m/600 kg
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
3.507,75 kr. inkl. moms
| Vægt |
|---|
| 11 kg |
Beskrivelse af produktet NICE M-Fab MFAB3000 – separat underjordisk motor til fløjeport, til en portfløj på 3,5 m/600 kg
NICE M-FAB MFAB3000 er en separat underjordisk irreversibelt drev med 230 V AC-motor til én portfløj. Det indeholder ikke en styreenhed; til et nyt anlæg anvendes NICE MC800 med MCA5R30-kort. Til to portfløje kræves der to motorer og én passende styreenhed.
Det underjordiske drev er skjult under hængselaksen og bevarer portfløjens rene udseende. Det kan også bruges, hvor der ikke er plads til et lineært eller ledarmdrev. Vurder portens egnethed ud fra længde, vægt og driftsforhold, ikke kun ud fra motorens spænding.
Styreenhed og kompatibelt tilbehør
MC800 styrer én eller to 230 V-motorer. Motorens strømforsyning, udgangen til advarselslampen og lavspændingstilbehør er forskellige kredsløb. Vælg modtager og fotoceller efter den faktisk installerede styreenhed; overfør ikke fremgangsmåderne for MCA5R30 til et ældre kort alene på grund af betegnelsen MC800.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styring af én eller to motorer. Tilslutning. | Aktuel styreenhed: NICE MC800 / MCA5R30. NICE MC200 styrer kun én 230 V-motor. Når den er installeret, skal dens egen tilslutning og sikkerhedsindstillinger anvendes; ikke fremgangsmåden for MC800. Et ekstra MCA5-kort til ældre MC800 vælges ud fra generationen af den installerede styreenhed. |
| Advarselslampe | Signalering af bevægelse. Strømforsyning og tilladt strømforbrug fastlægges af styreenheden; udgangsdata. |
Andre advarselslamper vælges efter spændingen og det maksimale strømforbrug for FLASH-udgangen på den faktisk installerede styreenhed. |
| Fotoceller | Beskyttelse af gennemkørselsområdet afhængigt af placering og driftstilstand. Tilslutning og indstilling. |
Tilslut kablede BlueBUS-par til BLUEBUS. EPMOW kræver et IBW-radiointerface tilsluttet BlueBUS; de tilsluttes ikke direkte med ledninger som EPMB. Ved FT210B får senderen på portfløjen strøm fra et batteri, mens modtageren forbindes til BlueBUS med to ledninger. FT210B overfører også status for sikkerhedskanten. Relæfotoceller forbindes til kontaktindgange, ikke til BlueBUS. |
| Sender | Fjernbetjening. Kodningstypen skal passe til den installerede modtager; parring. | |
| Modtager | Modtager til SM-centralens stik. OXIBD og OXILR bruger forskellige radiosystemer; vælg sendere efter modtageren. |
|
| Antenne | Bedre modtagelse for fjernbetjeningen. Tilslut antennen til den monterede modtager; på OXIBD direkte til dens antenneklemmer. | |
| Tastatur | Adgang med kode. Den trådløse model skal passe til modtageren, den kablede til interfacetypen. | |
| Nøglekontakt | Nøglebetjening via en potentialfri NO-kontakt til indgangen for trinvis betjening, åbning eller lukning. | |
| Kortlæsere | Adgang med chip eller kort via et kompatibelt interface til styreenheden. |
|
| Elektriske låse | Ekstra sikring af portbladet; udgang til lås. |
|
Motor, boks og frikoblingsmekanisme
| Del af samlingen | Udstyr og funktion |
|---|---|
| MFAB3000 | Én 230 V-motor med 2 m kabel, forbindelsesarm og mekanisk lukkestop. |
| Fundamentboks | MFABBOX af kataforetisk lakeret stål eller rustfrit stål MFABBOXI. Boksen indeholder et mekanisk åbningsstop; vælges separat. |
| Manuel frikobling | NICE MEA2 med nøgle eller NICE MEA3 med håndtag. Til fungerende manuel betjening kræves en passende frikoblingsmekanisme. |
| Styring og sikkerhed | MC800, fotoceller, modtager, fjernbetjeninger og advarselslampe afhængigt af portens udstyr; de medfølger ikke til en separat motor. |
| Stor åbningsvinkel | NICE MEA1 til åbning op til 360°; kun til portblade på op til 2,5 m og med passende udvendige stop. |
Boksen kan bruges til både højre- og venstreåbnende portblade. Kontrollér antallet og materialet af bokse samt valget af MEA2/MEA3 ved køb af et sæt; en separat motor betyder ikke automatisk, at et komplet sæt medfølger.
Portbladets længde og vægt

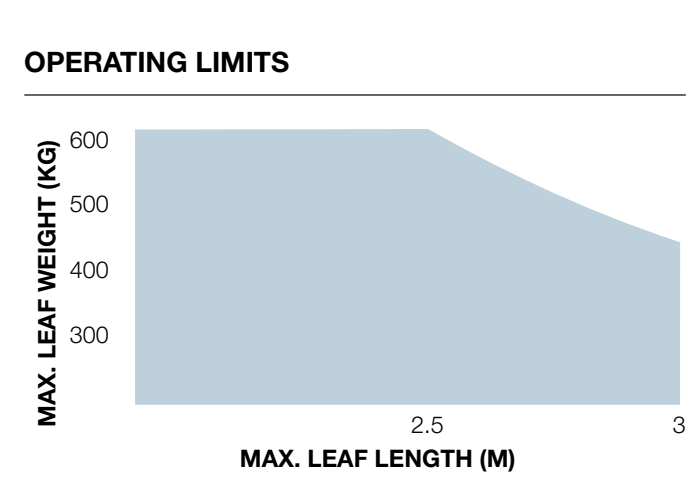

Ved valg af et nyt sæt skal portbladet være højst 3 m langt. Grænsen på 600 kg gælder ved en længde på højst 2,5 m; den tilladte vægt falder med stigende længde som vist i diagrammet. Portblade over 3 m, herunder sæt angivet til op til 3,5 m, kræver bekræftelse af, at den konkrete udførelse og monteringsforholdene er egnede.
| Valgparameter | Grænse |
|---|---|
| Længde på ét portblad | Op til 3 m ved nyvalg; længere porte skal vurderes individuelt |
| Vægt af ét portblad | Højst 600 kg ved en længde på op til 2,5 m; over 2,5 m gælder diagrammets faldende grænse |
| Massiv fyldning og vind | Kan øge belastningen betydeligt. En spænding på 230 V bekræfter ikke i sig selv, at den konkrete port er egnet. |
Portbladet skal være stabilt og korrekt afbalanceret og kunne bevæges manuelt gennem hele bevægelsesbanen med nogenlunde ensartet modstand. Hængslerne skal være aksiale og have samme akse som boksens tap. Til portblade over 2,5 m anbefales en elektrisk lås NICE PLA10 eller NICE PLA11. To motorer ændrer ikke grænsen for det enkelte portblad.
En hastighed på 1,14 omdr./min svarer omtrent til 13–14 sekunder for 90° uden acceleration og nedbremsning. Motorens driftscyklus er 30 %; det er ikke kontinuerlig drift. Ved 90° er der angivet 30 cyklusser/time; ved 180° med MEA1-tilbehør halvt så mange, dvs. 15 cyklusser/time. Tidsbelastningen og forholdene for hele anlægget skal også overholdes.
Montering af boksen og motoren

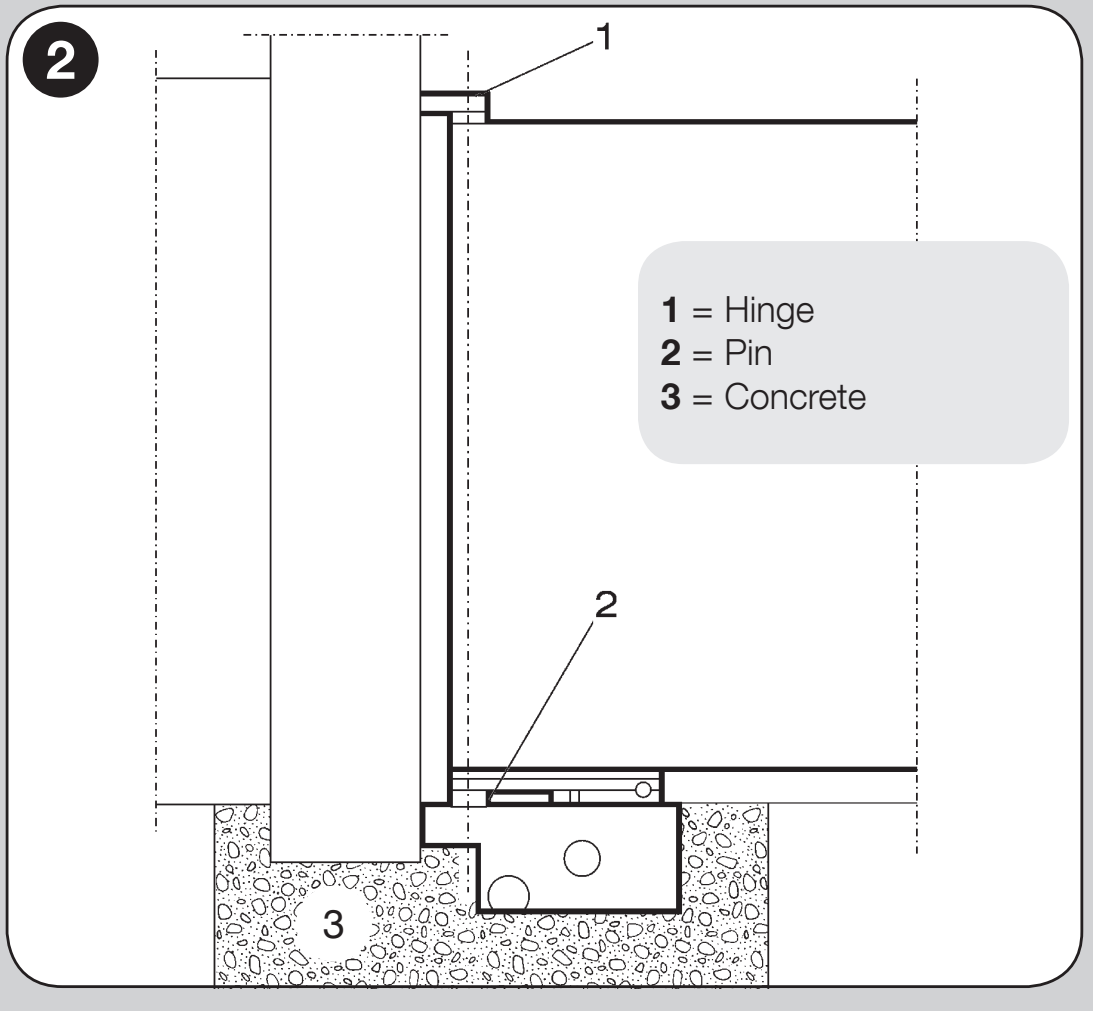

Boksens tap skal være på linje med portbladets hængsler. Placér boksen vandret i en højde, der passer til det konkrete sæt og de omgivende overflader. Forbered en separat kabelgennemføring og effektiv dræning. Detaljeret vejledning til montering af fundamentboksen.
- Forbered en udgravning ud fra boksens mål og de lokale funderingsforhold. Dræningen skal lede vandet væk og må ikke ende i en vandtæt udgravning.
- Før monteringen fastgøres tilbehøret til åbningsstoppet i den viste position.
- Ret boksens tap ind efter hængslernes akse, klargør kabelrør og dræning, og støb boksen fast i vandret position.

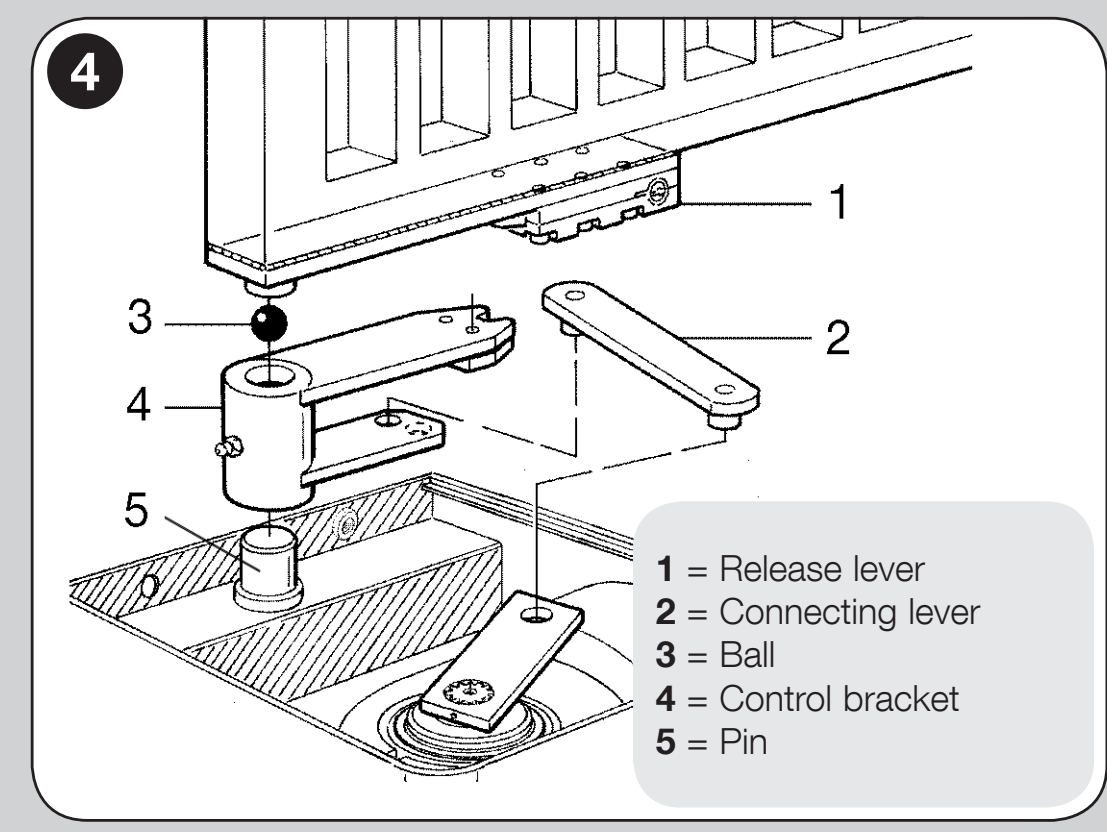

- Montér betjeningsbeslaget med den medfølgende kugle på tappen. Placér portbladet mod frikoblingsarmen, og fastgør det forsvarligt med svejsning; smør det relevante sted gennem smøreniplen.
- Sæt motoren i med korrekt orientering, montér lukkestoppet, og fastgør det med fire låsemøtrikker og skiver.
- Forbind motoren med portbladet ved hjælp af forbindelsesarmen. Kontrollér manuel bevægelse, stop, fastgørelse og frikobling.
- Før kablet ud af boksen til en egnet samledåse; udfør først derefter den elektriske tilslutning.
Motoren har et metalhus og kapslingsklasse IP67 ved midlertidig nedsænkning. Vedvarende stående vand og snavs i boksen skyldes fejl i dræningen og er ikke en normal driftstilstand. Elektriske forbindelser må ikke være i boksen.
Mekaniske stop og åbningsvinkel

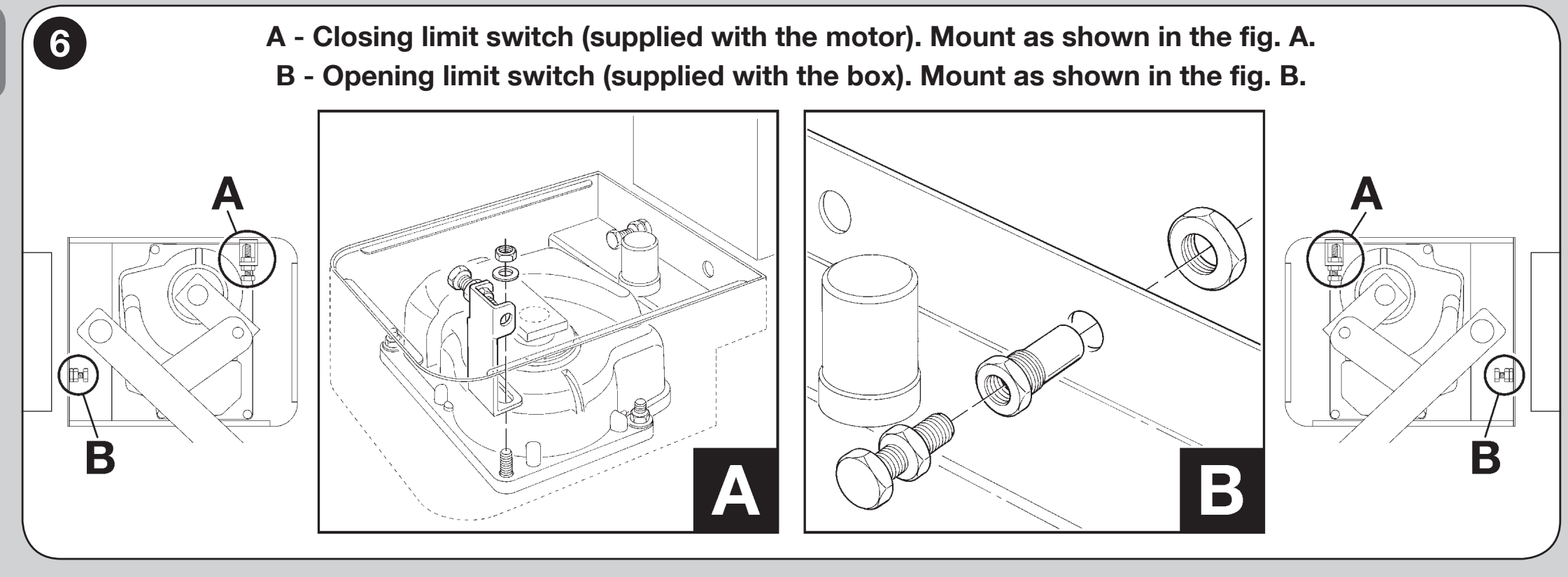

I standardudgaven med mekaniske stop er åbningen op til 110°. Lukkestoppet leveres med motoren, åbningsstoppet med boksen. De er ikke elektriske endestopkontakter og tilsluttes ikke til centralens FCA/FCC-indgange.
Til en større åbningsvinkel, op til 360°, bruges NICE MEA1 med tandhjul og kæde. Dette tilbehør er beregnet til portblade på op til 2,5 m. Der kræves passende udvendige stop og et frit, sikkert bevægelsesområde; indstil den præcise vinkel ud fra hele monteringen.
Motorkabel og tilslutning til MC800
Det medfølgende kabel er 2 m. Det er forbudt at samle ledninger i fundamentboksen. Brug en egnet dåse uden for boksen, som er tilgængelig for inspektion og beskyttet mod vand. Afbryd strømforsyningen før ethvert indgreb.
| Ledningsfarve MFAB3000 | Funktion og tilslutning |
|---|---|
| Sort | Tændt fase ved åbning → OPEN for den pågældende motor M1 eller M2 |
| Brun | Tændt fase ved lukning → CLOSE for den pågældende motor M1 eller M2 |
| Blå | Motorens fællesleder → COMMON på den pågældende motorklemrække |
| Gul/grøn | Beskyttelsesleder PE → beskyttende jordforbindelse |
Motoren tilsluttes 230 V AC-udgangen, ikke 24 V-tilbehørsudgangen. Motoren har ikke en magnetisk encoder, og den sorte ledning er ikke ENC her. Motoren har en indbygget kondensator på 10 µF; tilføj ikke en ekstra alene ud fra tilslutningen af en anden model.
Ved MC800/MCA5R30 er motorkablet 4 × 1,5 mm², højst 10 m mellem styreenheden og motoren. Bestem klemmernes rækkefølge ud fra mærkningerne OPEN, COMMON og CLOSE på det konkrete printkort, ikke ud fra ledningsfarvernes rækkefølge i kablet. Komplet tilslutning af motorerne til MC800.
Tilslutning og polaritet for MC800/MCA5R30-tilbehør
| Klemmer | Spænding, polaritet og formål |
|---|---|
| 3 og 4 | 3 = minus (−), 0 V; 4 = plus (+), fælles +24 V DC. Det samlede strømforbrug til tilbehør må højst være 200 mA. |
| 5 OUT STB og 3 | 5 = plus (+), 3 = minus (−). 24 V DC, højst 4 W; i Standby slukkes udgangen. Strømforsyningen til relæfotoceller afhænger også af tilstanden Phototest/Standby. |
| 6 og 7 BLUEBUS | Tolederforsyning og kommunikation med kompatible enheder, f.eks. EPMB. Ingen polaritet +/−. |
| FLASH | Koblet netspænding 230 V AC, højst 21 W, f.eks. ELAC. Ingen polaritet +/−; det er ikke en udgang til 12 V ELDC. |
| 1 og 2 EL | 12 V AC, højst 15 VA til elektrisk lås. Ingen polaritet +/−. |
| 4 og 13 SbS | Spændingsfri NO-kontakt til trinvis betjening. Det eksterne modul må ikke sende sin egen spænding ind på indgangen. |
| AUX 8–11 | Indgangenes funktion kan vælges via indstillingerne. Til relæfotoceller skal den tilsvarende tilstand vælges; de må ikke blot tilsluttes en vilkårlig AUX-indgang. |

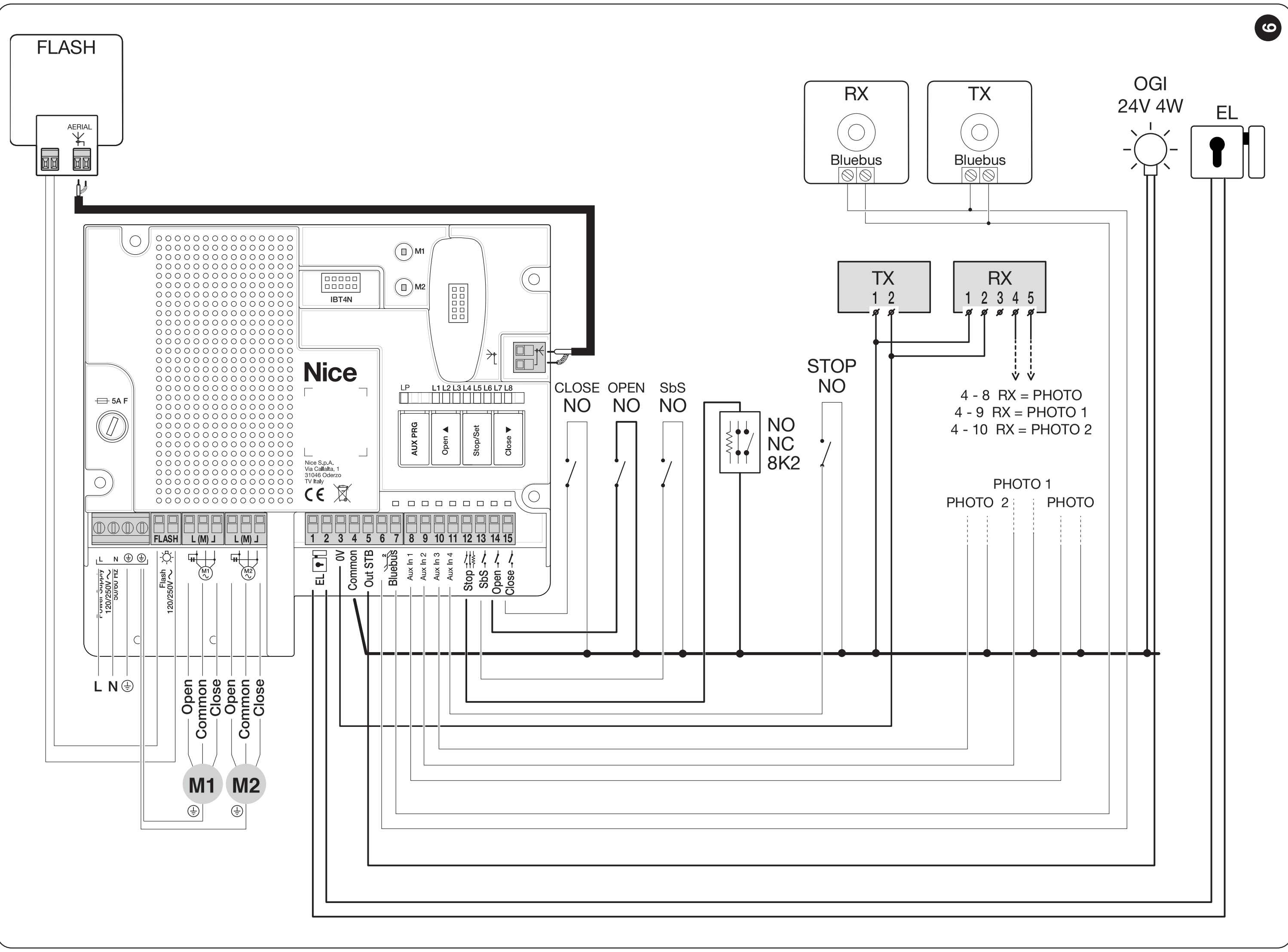

Diagrammet viser relæfotoceller uden Phototest og med Standby slået fra. Brug de relevante tilslutning af relæfotoceller. EPMB og relæ-EPM kan ikke udskiftes med hinanden elektrisk.

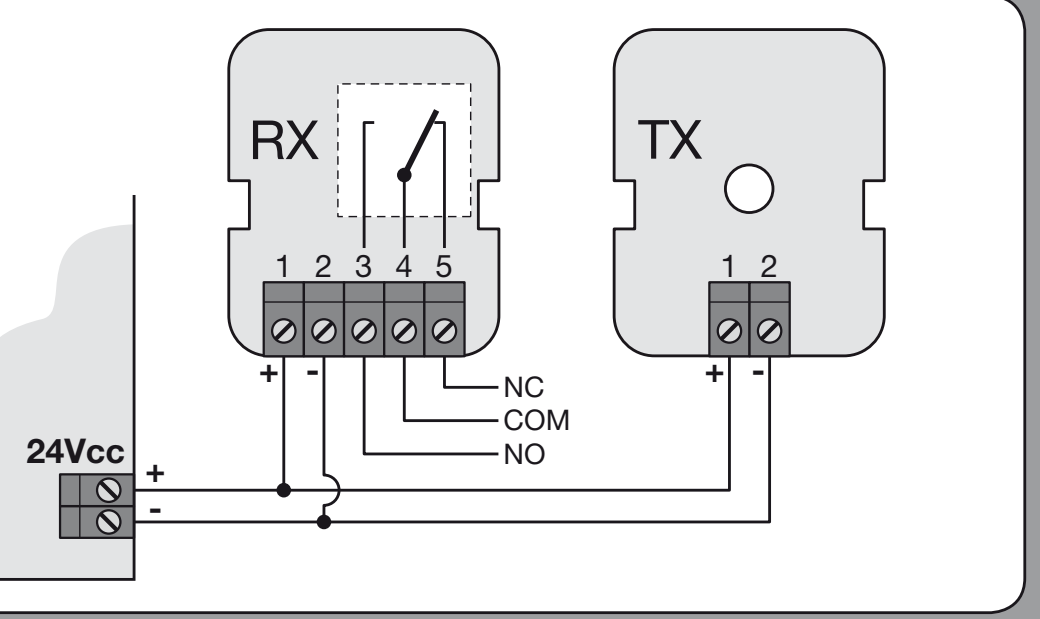

Relæfotoceller EPM ved 24 V DC
På både senderen og modtageren EPM er klemme 1 plus (+), klemme 2 minus (−). På RX er 4 fælles kontakt COM og 5 kontakt NC; klemme 3 er NO. I den angivne tilstand uden Phototest forsynes de fra styreenhedens 4 (+) og 3 (−). RX-kontakten tilsluttes mellem fællesklemme 4 og den valgte, korrekt programmerede AUX-indgang. Kontaktparret COM/NC er spændingsfrit og har ingen egen forsyningspolaritet.
Første opstart og kontrol af porten
Før tilkobling skal porten kunne bevæges manuelt langs hele sin bane, boksen skal være drænet, endestoppene indstillet og drevet låst. Kontrollér beskyttelseslederen, kabelføringen, fotocellerne og beskyttelsen af risikoområder. Montering, nettilslutning og sikkerhedstest skal udføres af en kvalificeret tekniker.
- Afbryd strømmen fra nettet og et eventuelt batteri, og kontrollér alle forbindelser; der må ikke være elektriske samlinger i boksen.
- Tilslut strømmen igen. På den angivne aktuelle styreenhed skal BlueBUS-LED'en blinke regelmæssigt én gang i sekundet, fotocellernes TX/RX-LED'er skal blinke, og FLASH-lampen skal være slukket. Hvis tilstanden ikke er korrekt, skal strømmen afbrydes, og årsagen fjernes.
- Lad styreenheden registrere de tilsluttede enheder, og indlær derefter fløjenes positioner på det faktisk monterede printkort.
- Kontrollér bevægelsesretningen, begge endepositioner, nedbremsningen og den korrekte rækkefølge for overlappende fløje.
- Afprøv hvert sikkerhedselement i dets arbejdsposition, og mål kræfterne på hele porten.
- Overdrag en funktionsdygtig manuel frikobling, nøgler, vejledning og kontrolplan. Tag først porten i brug, når hele anlægget er testet uden fejl.
MFAB3000 bruger mekaniske endestop, ikke elektriske endestopkontakter. AUX-indstillingen på MC800 skal svare til det tilsluttede tilbehør; et mekanisk endestop tilsluttes ikke som en FCA/FCC-kontakt. Valg af funktion for AUX-indgange.
Registrering af tilsluttede enheder
På den angivne aktuelle styreenhed skal du holde OPEN ▲ og STOP/SET nede samtidig i ca. 3 sekunder. Slip dem, når L1 og L2 begynder at blinke hurtigt. Vent, til processen er færdig: STOP-LED'en lyser konstant, og L1/L2 slukkes. Registreringen skal udføres, også når der ikke er tilsluttet nogen enheder, og gentages, når enheder tilføjes eller fjernes.
Automatisk indlæring af positioner
På MC800/MCA5R30 skal du først kontrollere, at motorkraften – parameter L6 – er passende. Hold derefter CLOSE ▼ og STOP/SET nede i ca. 3 sekunder; slip dem, når L3/L4 blinker hurtigt. På en dobbeltfløjet port følger lukning af M1, lukning af M2, åbning af M2, åbning af M1, lukning af M1 og lukning af M2. Når processen er færdig, slukkes L3/L4.
Hvis den første bevægelse går i den forkerte retning, skal indlæringen straks stoppes med knappen OPEN eller CLOSE. Ret ledningerne, først når strømmen er afbrudt, og gentag indlæringen. Hvis en fotocelle eller STOP aktiveres, afbrydes indlæringen, og L1 begynder at blinke; fjern årsagen, og start forfra. Ældre printkort kan have en anden procedure.
Indstillinger, fjernbetjeninger og service af styreenheden
| Hvad skal indstilles | Fremgangsmåde på den pågældende styreenhed |
|---|---|
| Registrering af enheder | Registrering af enheder |
| Indlæring af kørselsbanen | Indlæring af kørselsbanen |
| Relæfotoceller og AUX | Relæfotoceller og AUX |
| Automatisk lukning og pause | Automatisk lukning og pause |
| Motorkraft | Motorkraft |
| Parring af fjernbetjeninger | Parring af fjernbetjeninger |
| Diagnostik af styreenheden | Diagnostik af styreenheden |
Øg ikke motorkraften for at kompensere for hængsler, der binder, eller en oversvømmet boks. Kontrollér sikkerheden igen, når positioner, endestop eller kraft er ændret. Sletning af fjernbetjeninger og nulstilling af printkortet er to forskellige handlinger; følg den procedure, der passer til den faktiske styreenhed.
Når drevet ikke fungerer korrekt
| Symptom | Hvad skal kontrolleres |
|---|---|
| Fløjen er vanskelig at bevæge, selv når drevet er frikoblet | Hængsler, boksens indretning, deformationer og endestop. Fjern først den mekaniske årsag; montering. |
| Der står vand i boksen | Afbryd strømmen. Rens og kontrollér drænet; vedligeholdelse. En tekniker skal kontrollere beskadigede elektriske dele. |
| Motoren starter ikke eller stopper | Strømforsyning og sikringer på styreenheden, STOP- og fotocellernes tilstand samt fejlsignalering. Sæt ikke sikkerhedsfunktionerne ud af drift; diagnosticering. |
| Motoren kører, men portfløjen bevæger sig ikke | Kontrollér, om den manuelle frigørelse er blokeret, og om motoren er mekanisk forbundet med portfløjen. Frigørelse og genoptagelse af drift. |
| Portfløjen bevæger sig i den forkerte retning | Afbryd strømforsyningen, kontrollér motorledningerne, og indlær systemet igen; motortilslutning. |
| Kun radiofjernbetjeningen svigter | Kontrollér senderens batteri, kodningskompatibiliteten, antennen og parringen af knappen med den korrekte modtager. |
Vedligeholdelse og sikker brug
Udfør kontrol mindst hver sjette måned, og oftere ved krævende forhold efter teknikerens plan. Afbryd både strømforsyningen og backupstrømkilden, og sikr portfløjen mod bevægelse, før du udfører arbejde på den.
- Rengør boksen og afløbet; vand og snavs må ikke blokere mekanismen.
- Kontrollér fastgørelsen af motoren, portfløjen og anslagene samt kablernes tilstand og den manuelle frigørelse.
- Kontrollér smøringen af de mekaniske kontaktflader i henhold til monteringsvejledningen.
- Gentag den manuelle kontrol af bevægelsesbanen samt testen af fotoceller og øvrige sikkerhedsanordninger.
- Kraftmåling og reparationer skal udføres af en tekniker; brug ikke en beskadiget enhed.
Porten skal være under opsyn, mens den bevæger sig. Opbevar fjernbetjeninger utilgængeligt for børn, gå ikke ind i bevægelsesbanen, og brug den sikre manuelle frigørelse i tilfælde af fejl. Hvis portfløjen har en gangdør, skal åbning af den forhindre drevet i at køre.
Manuel frigørelse og genoptagelse af drift

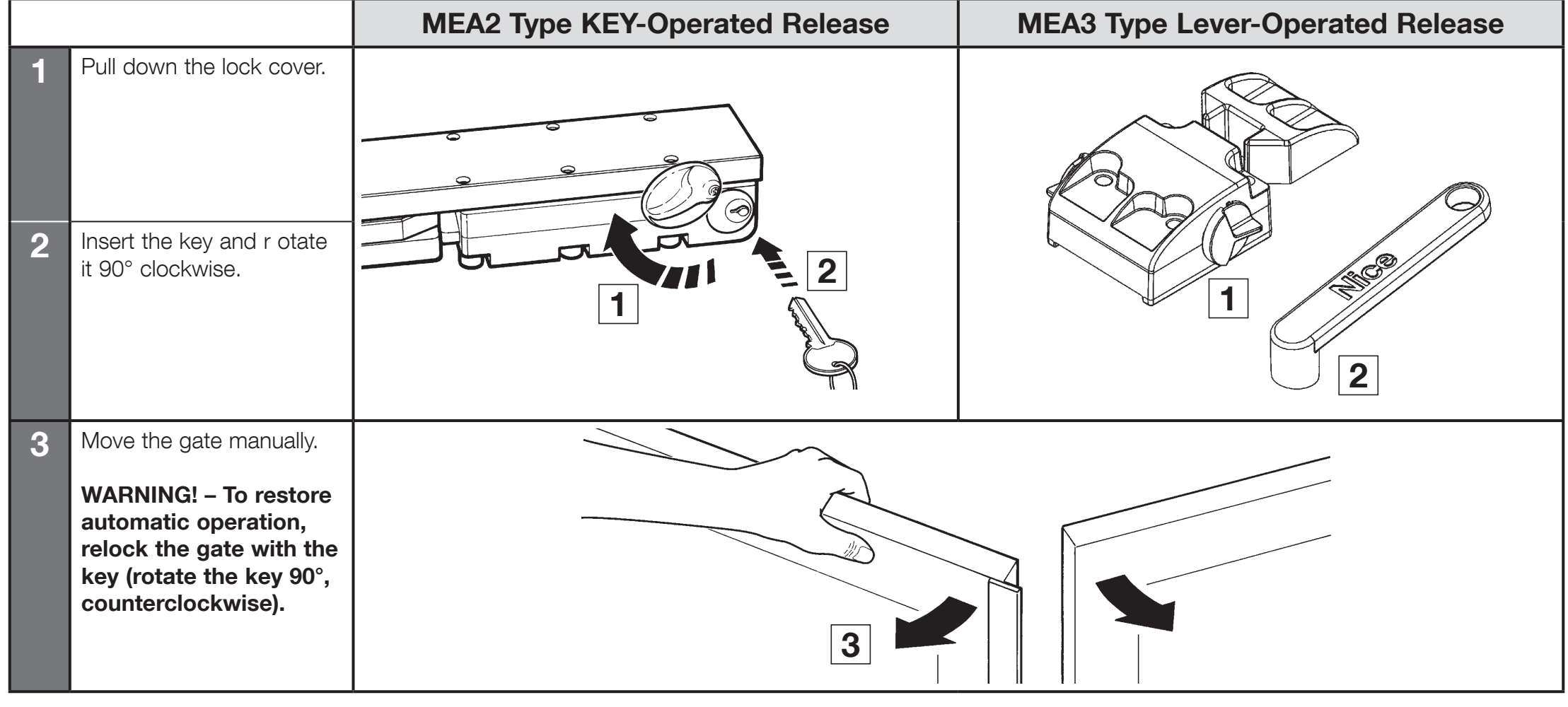

Ved strømsvigt kan porten bevæges manuelt ved hjælp af den valgte mekanisme NICE MEA2 eller NICE MEA3. Afbryd først strømforsyningen, og sikr portfløjen mod utilsigtet bevægelse.
| Mekanisme | Frigørelse |
|---|---|
| MEA2 – nøgle | Vip låsedækslet op, sæt nøglen i, og drej den 90° med uret. Bevæg portfløjen manuelt. Drej nøglen 90° i modsat retning for at låse igen. |
| MEA3 – håndtag | Sæt håndtaget ind i frigørelsesmekanismen, og drej det i den retning, der er vist på illustrationen. Betjen portfløjen manuelt; sæt derefter mekanismen tilbage i låst position. |
Kontrollér efter låsning, at drevet er forbundet med portfløjen, og at den bevæger sig sikkert. Hvis frigørelsen ikke fungerer let, må du ikke bruge magt; få en tekniker til at kontrollere enheden.
Tekniske data og mål
| Parameter | MFAB3000 |
|---|---|
| Motorspænding | 230 V AC / 50 Hz |
| Strømforbrug og effekt | 1,2 A / 250 W |
| Drejningsmoment | 300 Nm |
| Hastighed | 1,14 omdr./min. |
| Indbygget kondensator | 10 µF |
| Driftscyklus | 30 % |
| Cyklusser pr. time | 30 ved 90°; ved 180° med MEA1 halvdelen |
| Termisk beskyttelse | 140 °C |
| Kapslingsklasse og driftstemperatur | IP67; −20 til +50 °C |
| Motorens vægt | 11 kg; vægten af boks og frigørelsesmekanisme vurderes separat |

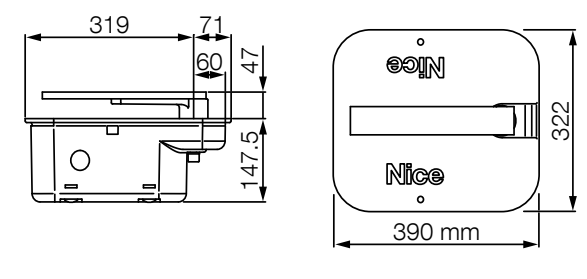

| Samlede mål | 390 × 322 × 194,5 mm; præcis montering afhænger af den valgte boks |
| Tilslutningskabel | 2 m |
| Standardvinkel / ekstraudstyr | Op til 110° / NICE MEA1 op til 360°, til portfløje på op til 2,5 m |
