Teknisk vejledning til NICE MC800 med MCA5-printkort
Oversigt over alle tre vejledninger · MC824HR30 · MC800 / MCA5 · Road RD400
Praktisk vejledning til NICE MC800 med MCA5-kort
Denne vejledning er beregnet til MC800 med kortet NICE MCA5: på kortet er udgangen OGI og knappen Photo PRG. Det er en generation, som NICE knytter manualen for perioden frem til 09/2025 til. Den nyere MC800R30 har en anden udgang, OutSTB, og en energisparetilstand; dens diagram kan ikke uden videre overføres hertil.
MC800 styrer én eller to kompatible 230 V AC-motorer til svingporte. Ved én portfløj bruges M2. Ved to portfløje åbner M2 først, og M1 lukker først. Mekaniske anslag, kondensatorer og eventuelle endestopkontakter skal passe til de konkrete motorer.
Motorer og tilbehør til MC800
Den præcise motortype og strømforsyning er afgørende. Producenten anbefaler eksempelvis MC800 til NICE HY7005; den tilsvarende navngivne HY7024 er en 24 V-motor og bruger en anden styreenhed. Når den oprindelige styreenhed udskiftes, tilsluttes ledningerne efter klemmens funktion og ikke efter det oprindelige klemmenummer.
| Punkt | Betydning / fremgangsmåde |
|---|---|
| Relæfotoceller | NICE EPM – strømforsyning til TX/RX og separat sikkerhedskontakt C–NC. Et eksempel vises i diagrammet nedenfor. |
| BlueBUS-fotoceller | NICE EPMB – toledertilslutning på 6–7 uden polaritet. Tilslutningen af EPM og EPMB er forskellig. |
| Advarselsblink | NICE ELAC – netspændingsversion med indbygget blinklys. FLASH på en 230 V-styreenhed er ikke en lavspændingsudgang. |
| Nøgleafbryder | NICE EKS – potentialfri kontakt C–NO til SbS, OPEN eller CLOSE. |
| Radiostyring | NICE OXIBD i SM-stikket og en passende fjernbetjening, f.eks. NICE ON3EBD. Parringen afhænger af den konkrete modtager. |
| Serviceindstillinger | NICE IBT4N + NICE OVIEW til adgang via BusT4. |
Kontrollér motorgrænser, driftscyklus og kondensator i vejledningen til den valgte motor. BlueBUS-systemets kapacitet beregnes i belastningsenheder; styreenhedens maksimum er 15 enheder, ikke automatisk 15 vilkårlige enheder.
Ledningsføring og klemmernes funktion
| Kreds | Kabel ifølge producenten |
|---|---|
| Strømforsyning | 3 × 1,5 mm² op til 30 m; ved større længder angiver producenten 3 × 2,5 mm² og jordforbindelse ved automatikken. Dimensionering af beskyttelse og strømforsyning skal tilpasses installationen. |
| Hver motor | 4 × 1,5 mm² op til 10 m, inklusive beskyttelsesleder. Kondensator efter den konkrete motor. |
| FLASH-blinklys | 2 × 1,5 mm² op til 20 m, isolering til netspænding. |
| BlueBUS | 2 × 0,5 mm² op til 20 m; ved 20–40 m skal der bruges 2 × 1 mm². |
| Antenne | Koaksialkabel RG58, maks. 20 m, anbefalet længde under 5 m. |
| Nøgleafbryder | 2 kabler på 2 × 0,5 mm² op til 50 m. |
| Elektrisk lås | 2 × 1 mm² op til 10 m. |
| Punkt | Betydning / fremgangsmåde |
|---|---|
| L / N / PE | Strømforsyning til 230 V-versionen af styreenheden og beskyttende jordforbindelse. Tilslut også PE til motorerne i henhold til deres vejledninger. |
| M1 / M2 | Tre driftsklemmer til hver motor: OPEN – COMMON – CLOSE som angivet på kortet; beskyttelseslederen tilsluttes separat til PE. Den eneste motor tilsluttes M2; M1 forbliver ledig. |
| FLASH | Omskiftet netspænding til selvblinkende advarselsblink, maks. 21 W. Egnet er NICE ELAC; tilslut ikke et 12/24 V-blinklys her. |
| 1–2 / EL | Elektrisk lås 12 V AC, maks. 15 VA. |
| 3 / 4 | 3 = 0 V; 4 = COMMON, +24 V DC. Der er maks. 200 mA til rådighed i alt til strømforsyning af ekstraudstyr mellem 3–4. |
| 5 / OGI | Indikering af åben port, 24 V, maks. 4 W. Denne betegnelse hører til det ældre MCA5-kort. |
| 6–7 / BlueBUS | To ledere til BlueBUS-strømforsyning og kommunikation; parallel tilslutning, ingen polaritet. |
| 8 / AuxIn1 | Endestopkontakt for åbning af M1 eller PHOTO i tilstand med relæfotoceller. |
| 9 / AuxIn2 | Endestopkontakt for åbning af M2 eller PHOTO1 i tilstand med relæfotoceller. |
| 10 / AuxIn3 | Endestopkontakt for lukning af M1 eller PHOTO2 i tilstand med relæfotoceller. |
| 11 / AuxIn4 | Endestopkontakt for lukning af M2. Når tilstanden med relæfotoceller er aktiv, bruges AUX-indgangene ikke som endestopkontakter. |
| 12 / STOP | Sikkerhedsindgang til NO, NC eller 8,2 kΩ. En ændring i forhold til den indlærte tilstand udløser et stop med en kort tilbagegående bevægelse. |
| 13 / SbS | Trinvis styring via en potentialfri NO-kontakt mellem 4 og 13. |
| 14 / OPEN | Åbning via en NO-kontakt mellem 4 og 14. |
| 15 / CLOSE | Lukning via en NO-kontakt mellem 4 og 15; funktionen kan ændres til delvis åbning. |
Tilfør ikke fremmed spænding til styreindgangene. Ved kontakten NICE EKS bruges den fælles kontakt C og NO-kontakten på den valgte mikrokontakt. Lad ubrugte AUX-indgange være frie i henhold til den valgte tilstand; lav ikke universelle broer mellem alle sikkerhedsindgange.
Kilde: NICE MC800-originalmanual IDV0544A00EN, tabel 1–2 og afsnit 4.2–4.3.
Koblingsdiagrammer for fotoceller
Vælg diagram efter fotocellernes teknologi og brugen af fototest. Betegnelserne TX og RX står for sender og modtager. De to sæt TX/RX på originalbillederne viser forskellige teknologier; det er ikke nødvendigt at montere begge.

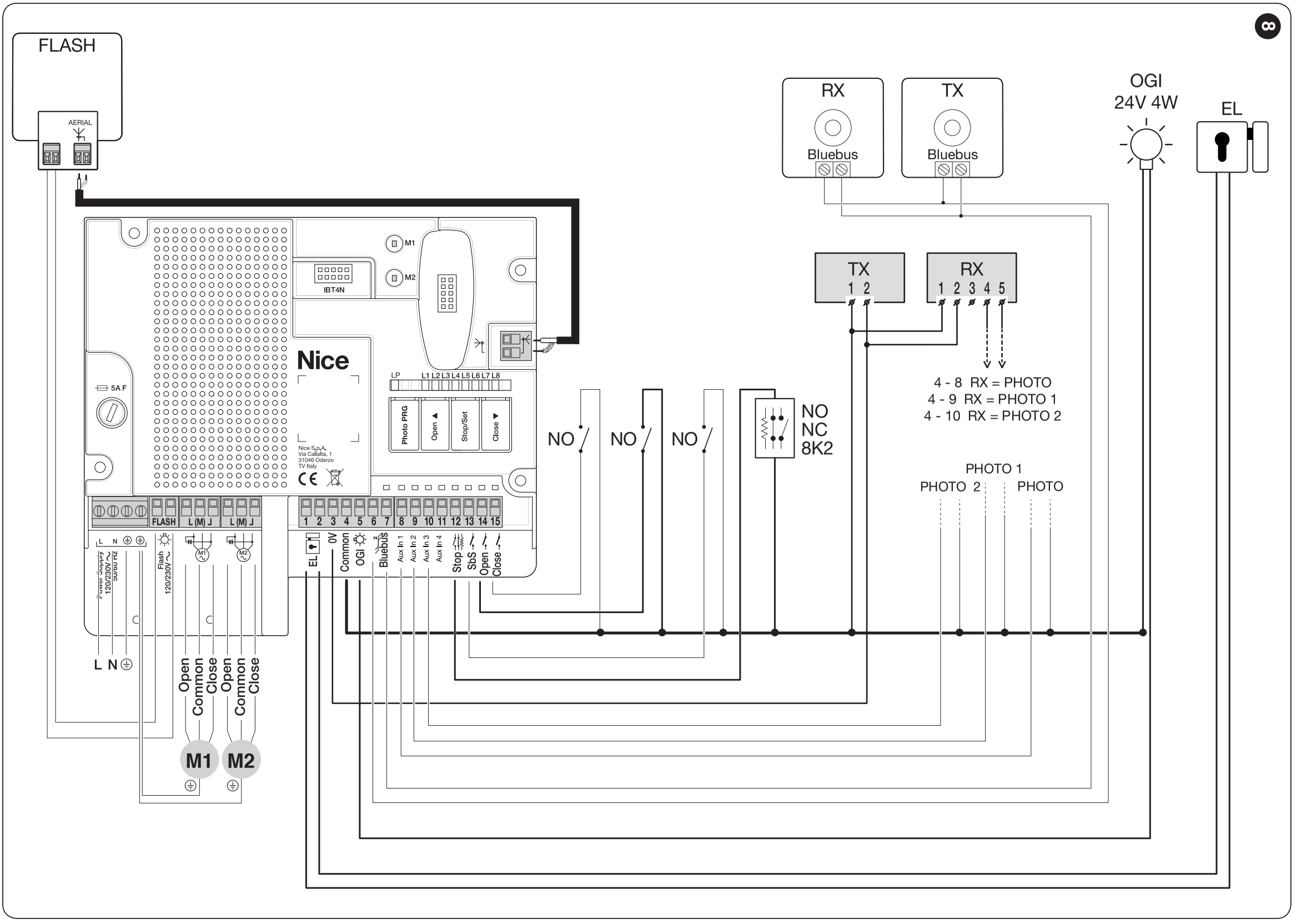

Relæfotoceller uden fototest – oprindeligt eksempel
NICE-original, billede 8. Grå TX/RX er relæfotoceller, hvide TX/RX er BlueBUS. Den viste modtager er OXI; OXIBD-antennen tilsluttes direkte til OXIBD. Klik på billedet for at forstørre det.
Til ét par NICE EPM og funktionen PHOTO bevares grundlaget for den eksisterende tilslutning:
| Del | EPM-tilslutning ved 24 V DC |
|---|---|
| Strømforsyning til TX | MC800 klemme 3 → TX klemme 2; MC800 klemme 4 → TX klemme 1. |
| Strømforsyning til RX | MC800 klemme 3 → RX klemme 2; MC800 klemme 4 → RX klemme 1. |
| PHOTO-kontakt | RX klemme 4 (C) → MC800 klemme 4; RX klemme 5 (NC) → MC800 klemme 8. Forbindelsen mellem RX 4 og RX 1 svarer i denne tilslutning til at føre COMMON til. |
| Indstilling | Hold Photo PRG nede, indtil LP lyser, og indlær derefter enhederne. Lad ubrugte AUX1–3 være frie. |
TX/RX-klemmenumrene gælder for den viste tilslutning og den angivne EPM-type. Ved en anden type skal du følge dens betegnelser for strømforsyning og C–NC. Relæfotoceller kræver, at det korrekte forsyningsspændingsområde vælges; ændringen til 12 V er ikke relevant her.
Relæfotoceller med fototest

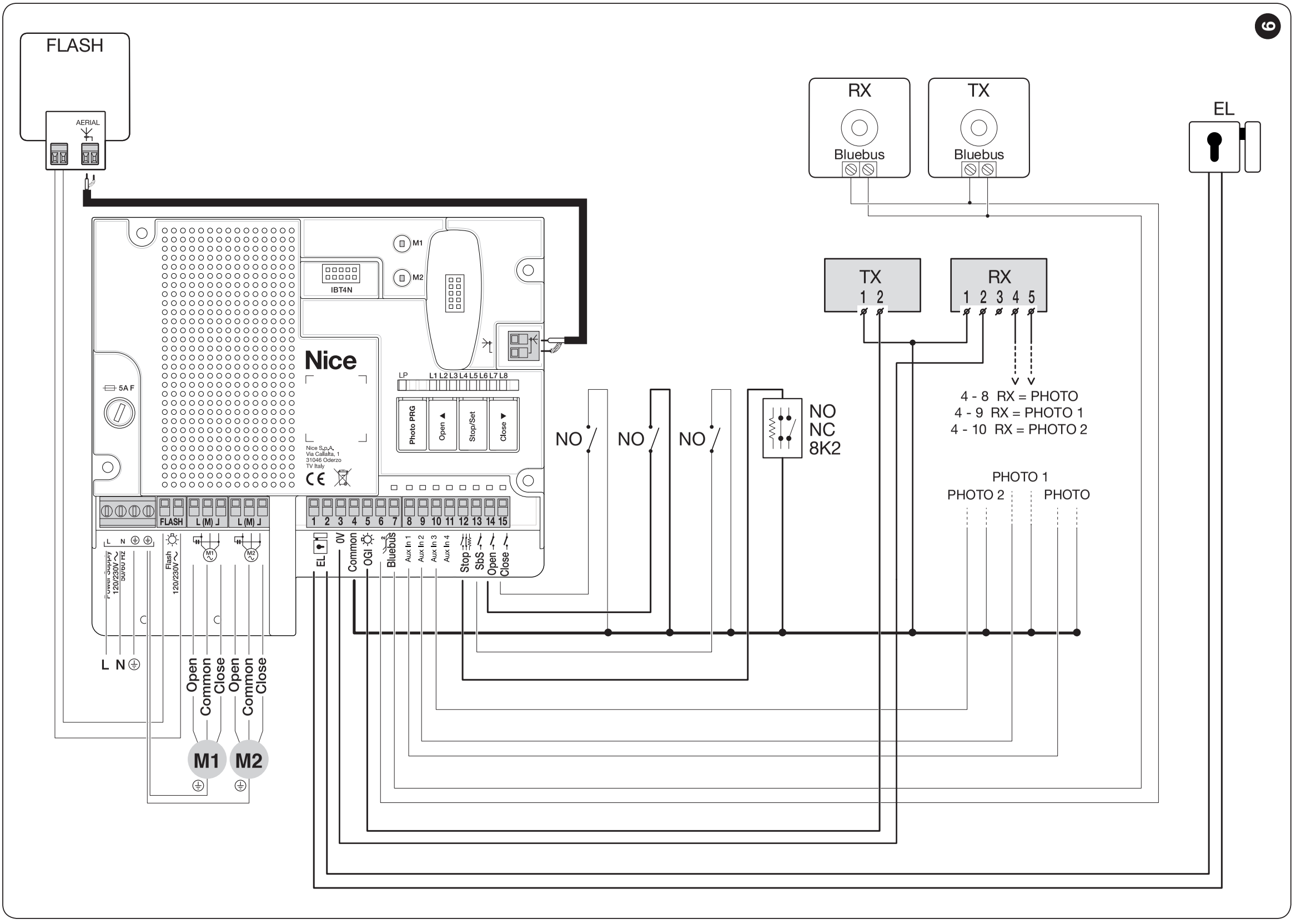

NICE-original, billede 9. Fototesten på relæsenderen TX bruger udgang 5, der er mærket OGI. Klemmerne 6–7 på billedet forsyner separate BlueBUS-enheder. Klik på billedet for at forstørre det.
Tilslut ifølge billede 9 TX klemme 1 til MC800 klemme 4 og TX klemme 2 til MC800 klemme 5. RX får fortsat strøm fra klemmerne 3–4, og dens C–NC-kontakt tilsluttes den valgte PHOTO-indgang. Udgang 5 bruges i denne tilslutning til fototesten og kan ikke samtidig bruges til den almindelige OGI-signallampe. Gentag indlæringen og funktionstesten efter ændring af tilslutningen. Valget af Photo PRG ændrer ikke i sig selv den fysiske strømforsyning til TX.
BlueBUS-fotoceller og motorernes endestop

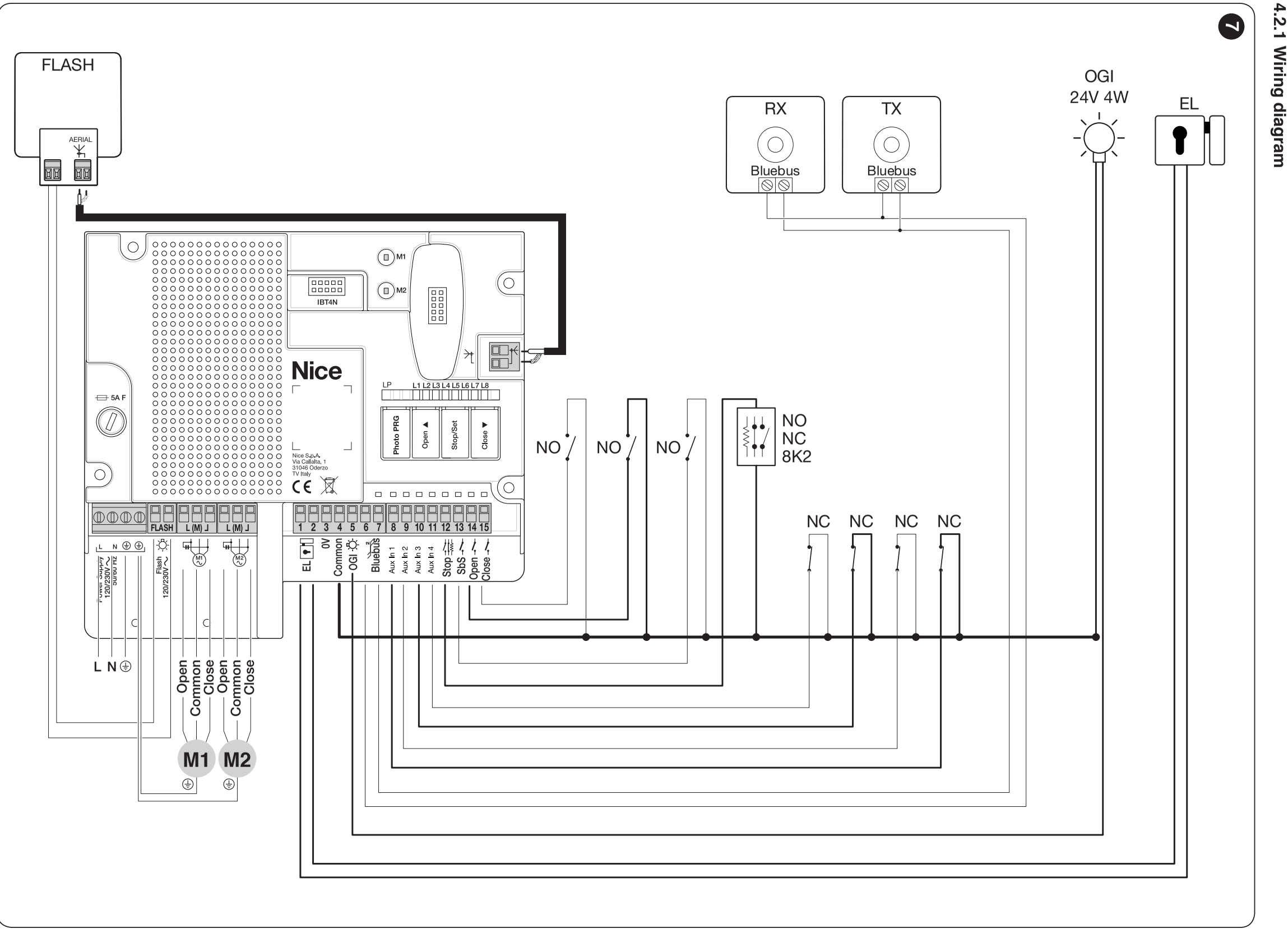

NICE-original, billede 7. AUX-indgangene er her beregnet til endestop; funktionen for relæfotoceller er deaktiveret. Klik på billedet for at forstørre det.
NICE EPMB tilslut med to ledninger til 6–7. Broerne på TX og RX i samme par skal indstilles til den samme adresse; det næste par skal have en anden adresse. FOTO/FOTO II beskytter ved lukning, FOTO1/FOTO1 II både ved åbning og lukning, og FOTO2/FOTO2 II ved åbning. Adressen FOTO3 er ikke tilladt. Vælg broernes præcise placering efter tabel 3 i MC800-manualen og fotocellernes vejledning.
Hvis AUX bruges som endestop, skal LP være slukket. Brug ikke en kombination af relæfotoceller på AUX og endestop på de samme indgange. Gentag indlæringen, hver gang en enhed tilføjes eller fjernes.
Kilde: NICE MC800-originalmanual IDV0544A00EN, billeder 7–9, afsnit 4.4–4.6; EPM-klemmer ifølge IS0261A00MM.
Forenklet procedure for første opstart
1. Mekanik, tilslutning og første opstart
Kontrollér stopanslagene, at portfløjene kan bevæges frit med hånden, og at drevene er låst korrekt. Kontrollér M1/M2, PE, kondensatorerne og sikkerhedsindgangene. Kontrollér, at kraftindstillingen passer til den konkrete motor, inden du indlærer: niveau II, parameter L6.
Efter opstart skal BlueBUS blinke grønt cirka én gang i sekundet, og FLASH skal være slukket. Hvis det ikke stemmer, skal tilslutningen kontrolleres, når strømforsyningen er afbrudt. Det er ikke nødvendigt at foretage en forebyggende nulstilling før hver indstilling.
2. Vælg fotocelletilstand
Ved relæfotoceller på AUX1–3 skal du holde Photo PRG, indtil LP lyser. Når AUX bruges som endestop, skal LP være slukket; det deaktiveres ved at holde Photo PRG nede igen. Aktivér ikke relætilstand, når der kun bruges BlueBUS-fotoceller.
3. Indlær de tilsluttede enheder
- Hold samtidig Open ▲ + Stop/Set.
- Slip, når L1 og L2 blinker hurtigt, efter cirka 3 sekunder.
- Vent, til processen er afsluttet. L1/L2 slukker, og STOP skal lyse. L3/L4 kan derefter vise, at kørselsvejen skal indlæres.
Dette trin udføres også i en installation uden tilsluttede enheder. Ved relæfotoceller skal deres tilstand være aktiveret før indlæringen.
4. Indlær stopanslagene automatisk
- Anbring de frikoblede portfløje cirka midt på kørselsvejen, og lås drevene mekanisk igen i henhold til deres vejledninger.
- Hold Stop/Set + Close ▼ og slip, når L3/L4 blinker hurtigt, efter cirka 3 sekunder.
- Kontrollér rækkefølgen: lukning af M1, lukning af M2, åbning af M2, åbning af M1, lukning af M1 og lukning af M2.
- Når processen er afsluttet, slukker L3/L4. Afprøv separate Open- og Close-kommandoer, og kontrollér portfløjenes rækkefølge og hastighedsnedsættelse.
Hvis en portfløj åbner i stedet for at lukke: afbryd indlæringen med knappen Open eller Close. Afbryd strømforsyningen, og kontrollér, at anlægget er spændingsløst. Byt om på de to retningsledninger OPEN/CLOSE på den relevante motor, dvs. de yderste arbejdsledninger ifølge diagrammet; fællesledningen COMMON og PE må ikke ændres. Ved 230 V AC er der ikke tale om en polaritetsændring. Gentag derefter indlæringen.
Hvis en fotocelle eller STOP aktiveres, afbrydes indlæringen, og L1 begynder at blinke. Afhjælp årsagen, og start indlæringen forfra. Hvis den automatiske indstilling ikke er tilfredsstillende, skal du fortsætte med manuel indstilling.
Kilde: NICE MC800-originalmanual IDV0544A00EN, afsnit 4.5–4.9.
Manuel indstilling af endepositioner
Den manuelle indstilling har to faser: først de lukkede og åbne endepositioner, derefter punkterne for hastighedsnedsættelse under lukning. Punkt A ved L5/L6 indstilles først, når den åbne position for den pågældende motor er indlært.
| LED under indlæring | Position, der gemmes |
|---|---|
| L1 | 0 M1 – fuldstændig lukning af M1. |
| L2 | 0 M2 – fuldstændig lukning af M2. |
| L5 | A M2 – start på hastighedsnedsættelse for M2 under lukning. |
| L6 | A M1 – start på hastighedsnedsættelse for M1 under lukning. |
| L7 | 1 M2 – fuldstændig åbning af M2. |
| L8 | 1 M1 – fuld åbning af M1. |
Første fase: endepositioner
- Hold Stop/Set + Close nede, og slip, når L3/L4 blinker hurtigt, efter ca. 3 s. Tryk straks kort på Stop/Set, så vælges manuel indlæring.
- Når L1 lyser, skal du holde Open eller Close nede for at føre M1 til lukket position. Bevægelsen stopper, når knappen slippes. Gem ved at holde Stop/Set nede i mindst 3 s, og slip derefter.
- Når L2 lyser, gemmes M2's lukkede position på samme måde.
- L5 vælges nu. Tryk kort på Open/Close for at gå via L5 og L6 til L7. Gem ikke disse decelerationspunkter endnu.
- Ved L7 indstilles og gemmes M2's åbne position; ved L8 indstilles og gemmes M1's åbne position.
- Lad tilstanden afslutte, og afprøv en sikker åbnings- og lukkecyklus.
Anden fase: decelerationspunkter
Når endepositionerne er indlært, går du ind i blandet indstilling: Hold Stop/Set + Close nede, og slip, når L1 blinker. Tryk kort på Open/Close for at vælge L5. Brug bevægelsen af M2 til at indstille punktet, hvor decelerationen begynder under lukning, og gem det ved at holde Stop/Set nede i mindst 3 s. Indstil L6 for M1 på samme måde. Hvis bevægelsen starter fra helt åben position, går den mod lukket position.
Vent ikke mere end 10 s mellem på hinanden følgende tryk. Et kort tryk på Open/Close vælger en LED, mens et langt tryk får motoren til at bevæge sig. Ved én motor skal du kun bruge L2, L5 og L7; spring de øvrige punkter over.
Kontrollér hele bevægelsesforløbet, fløjenes indbyrdes forsinkelse og sikkerheden efter hver finjustering. En generel forlængelse af motorens køretid frem mod endestoppet erstatter ikke korrekt indstilling eller vejledningen til det specifikke drev.
Kilde: original NICE MC800-manual IDV0544A00EN, tabel 4 og afsnit 4.8.2–4.8.3.
Programmering af funktioner og parametre
På niveau I slås funktionen til eller fra. På niveau II vælges dens værdi. Det samme LED-nummer angiver derfor ikke det samme på begge niveauer.
Niveau I – slå til og fra
Hold Stop/Set nede, indtil L1 blinker, og slip. Vælg LED med Open/Close, og skift status med et kort tryk på Stop/Set: kort blink = OFF, langt blink = ON. Programmeringen afsluttes, hvis der ikke trykkes på nogen knap i 10 s.
| Punkt | Betydning / fremgangsmåde |
|---|---|
| L1 – automatisk lukning | Efter åbning tælles pausen ned, hvorefter porten lukkes. |
| L2 – lukning efter fotocelle | Når automatisk lukning er slået til, forkortes pausen efter aktivering af fotocellerne til 5 s. Selv når L1 er slået fra, kan aktivering af en fotocelle starte automatisk lukning efter den indstillede pause. |
| L3 – luk altid | Efter genetablering af strømmen kan en åben port lukke af sig selv; bevægelsen varsles med blink. |
| L4 – kort tryk mod lukket position | Før en lukket port åbnes, bevæger den sig kort i lukkeretningen for at lette frigørelsen af den elektriske lås. |
| L5 – hjælpebelysning | FLASH-funktionen ændres fra blinklys til belysning. Udgangens elektriske specifikationer skal passe til den tilsluttede belastning. |
| L6 – forvarsel med blink | Blinklyset signalerer i 3 s før bevægelsen starter. |
| L7 – delvis åbning | CLOSE-indgangen ændres til Partial Open 1. |
| L8 – trykvedligeholdelse | Kun til egnede hydrauliske motorer: Efter 4 timers lukning genopbygges trykket kortvarigt med en lukkekommando. |
Niveau II – indstilling af værdi
Hold Stop/Set nede, indtil L1 blinker, og slip. Vælg parameteren med Open/Close, og hold derefter Stop/Set nede igen. Efter ca. 3 s vises værdien. Hold stadig Stop/Set nede, og vælg en ny værdi med Open/Close. Slip Stop/Set, og vent 10 s.
| Punkt | Betydning / fremgangsmåde |
|---|---|
| L1 – pausetid | L1–L8: 5 / 15 / 30 / 45 / 60 / 80 / 120 / 180 s. Fabriksindstilling: 30 s. |
| L2 – sekvensstyring | L1: åbn–stop–luk–stop. L2: åbn–stop–luk–åbn. L3: åbn–luk–åbn–luk. L4/L5: fælles adgang; L6: sekvensstyring med delvis åbning; L7: hold-knap-styring; L8: halvautomatisk åbning og lukning med hold-knap-styring. De detaljerede reaktioner på OPEN/CLOSE varierer i de udvidede tilstande; se tabel 6. |
| L3 – åbningsforsinkelse | L1–L8: 0 / 10 / 15 / 20 / 25 / 30 / 40 / 50 % af køretiden. |
| L4 – lukkeforsinkelse | Samme trin: 0 / 10 / 15 / 20 / 25 / 30 / 40 / 50 % af køretiden. |
| L5 – afbalancering af tider | L1–L8: 0 / 20 / 30 / 40 / 60 / 70 / 80 / 100 %. En lavere indstilling forkorter og en højere indstilling forlænger lukketiden; det er ikke en kraftindstilling. |
| L6 – motorkraft | L1–L8: 25 / 35 / 45 / 55 / 65 / 75 / 85 / 100 %. Værdierne angiver elektrisk effektregulering, ikke en målt stødkraft. |
| L7 – opstartstid | L1–L8: 0 / 0,5 / 1 / 1,5 / 1,8 / 2 / 2,5 / 3 s. |
| L8 – delvis åbning | L1–L4: M2 til ¼, ½, ¾ eller helt åben position. L5–L8: begge fløje til ¼, ½, ¾ eller den mindre af de indstillede åbninger for M1/M2. |
Eksempel – lukning efter 60 sekunder: Slå L1 til på niveau I. Vælg parameter L1 på niveau II, og indstil værdien til L5. Hvis L2 også er aktiv, kan aktivering af fotocellerne forkorte pausen.
Forsøg ikke at afhjælpe mekanisk modstand ved at øge kraften. Efter ændring af kraft, opstart eller tidsindstillinger skal hele portens sikkerhed kontrolleres, og de nødvendige kraftmålinger udføres.
Kilde: original NICE MC800-manual IDV0544A00EN, kapitel 6, tabel 5–6.
Fjernbetjeninger og serviceprogrammører
Sæt stikmodtageren i, når strømmen er afbrudt. En eksisterende SMXI eller OXI kan fortsat indgå i en egnet, fungerende installation; følg modtagerens præcise type og den anvendte kodning, når du tilføjer fjernbetjeninger.
Til en ny, egnet installation findes NICE OXIBD og for eksempel NICE ON3EBD. OXIBD-antennen tilsluttes direkte til modtagerens klemmer. Ældre originaldiagrammer med OXI viser ikke denne tilslutningsmetode. Antennens koaksialkabel og blinklysets netforsyning er to separate kredsløb.
Eksempel med en eksisterende SMXI-modtager
Ved indlæring i tilstand I skal du holde modtagerens knap nede i mindst 3 s, indtil dens LED lyser, og derefter slippe knappen. Hold fjernbetjeningens knap nede i mindst 2 s inden for 10 s. Tre blink fra modtageren bekræfter, at den er gemt. Denne tilstand gemmer hele fjernbetjeningen; hvis kun én bestemt kommando skal gemmes, bruges den relevante tilstand II.
Fremgangsmåder for OXI, OXIBD og andre modtagere findes i vores vejledning til parring af NICE-fjernbetjeninger. Brug ikke SMXI-fremgangsmåden automatisk til en anden modtager. Det er ikke nødvendigt at nulstille MC800-portens bevægelsesforløb, når en fjernbetjening tilføjes.
Programmering via BusT4
Den originale manual beskriver NICE IBT4N og NICE OVIEW. De giver adgang til avancerede indstillinger og diagnostik, f.eks. OGI-servicesignalering. Den eksisterende henvisning til NICE BIDIWIFI bevares som mulighed for mobil programmering; kontrollér tilslutning, funktioner og understøttelse af den specifikke revision i modulets vejledning.
Kilde: original NICE MC800-manual IDV0544A00EN, afsnit 8.1–8.2; parring og antenne afhænger af den installerede modtager.
Fejlfinding, sikring og nulstilling
Ved en fejl skal du notere antallet af røde blink fra BlueBUS-LED'en og andre LED'er, der lyser eller blinker. Den røde sekvens gentages efter en pause på cirka ét sekund. To hurtige grønne blink ved en kommando er en normal ændring af indgangen.
| BlueBUS-LED | Betydning og første kontrol |
|---|---|
| 1 rødt blink | BlueBUS-enhederne stemmer ikke overens med den indlærte konfiguration. Kontrollér ledningsføringen og adresserne; gentag indlæringen, når konfigurationen er ændret. |
| 2 | Fotocellen er aktiveret. Kontrollér, om der er en forhindring, samt renhed og indstilling af TX/RX, strømforsyningen og kontakten ved relætilslutning. |
| 4 | STOP er aktiveret. Kontrollér den tilsluttede sikkerhedsenhed og ledningsføringen. |
| 5 | Fejl i interne parametre. Vent mindst 30 s, og prøv at sende en kommando. Gentagne fejl kræver service. |
| 7 | Elektrisk fejl. Aflæs derefter L1–L4 i henhold til tabellen nedenfor. |
| 8 | En konstant aktiv kommando blokerer for de øvrige. Kontrollér knappen, relæet eller tidsstyringen. |
| 9 | Automatikken er blevet blokeret af en kommando; brug den relevante kommando til at ophæve blokeringen. |
| Punkt | Betydning / fremgangsmåde |
|---|---|
| 7 + L1 blinker | Motorbeskyttelse er aktiveret, eller motorerne er frakoblet. |
| 7 + L2 blinker | Unormal tilstand for de indlærte endestop. |
| 7 + L3 blinker | Endestoppene er til stede, men ikke indlært. |
| 7 + L4 blinker | Generel unormal tilstand; hvis den fortsætter efter kontrol, kræves service. |
| L1 + L2 blinker langsomt | Indlæring af enhederne er ikke fuldført. |
| L3 + L4 blinker langsomt | De mekaniske endepositioner er ikke indlært. |
| STOP lyser ikke | Kontrollér sikkerhedsindgangen STOP og dens indlærte status. |
| BlueBUS lyser heller ikke | Kontrollér strømtilførslen og sikringen; ved gentagne fejl er professionel diagnosticering nødvendig. |
MC800-tabellen anvender koderne 1, 2, 4, 5, 7, 8 og 9. Koder og encoderfejl fra MC824H overføres ikke hertil.

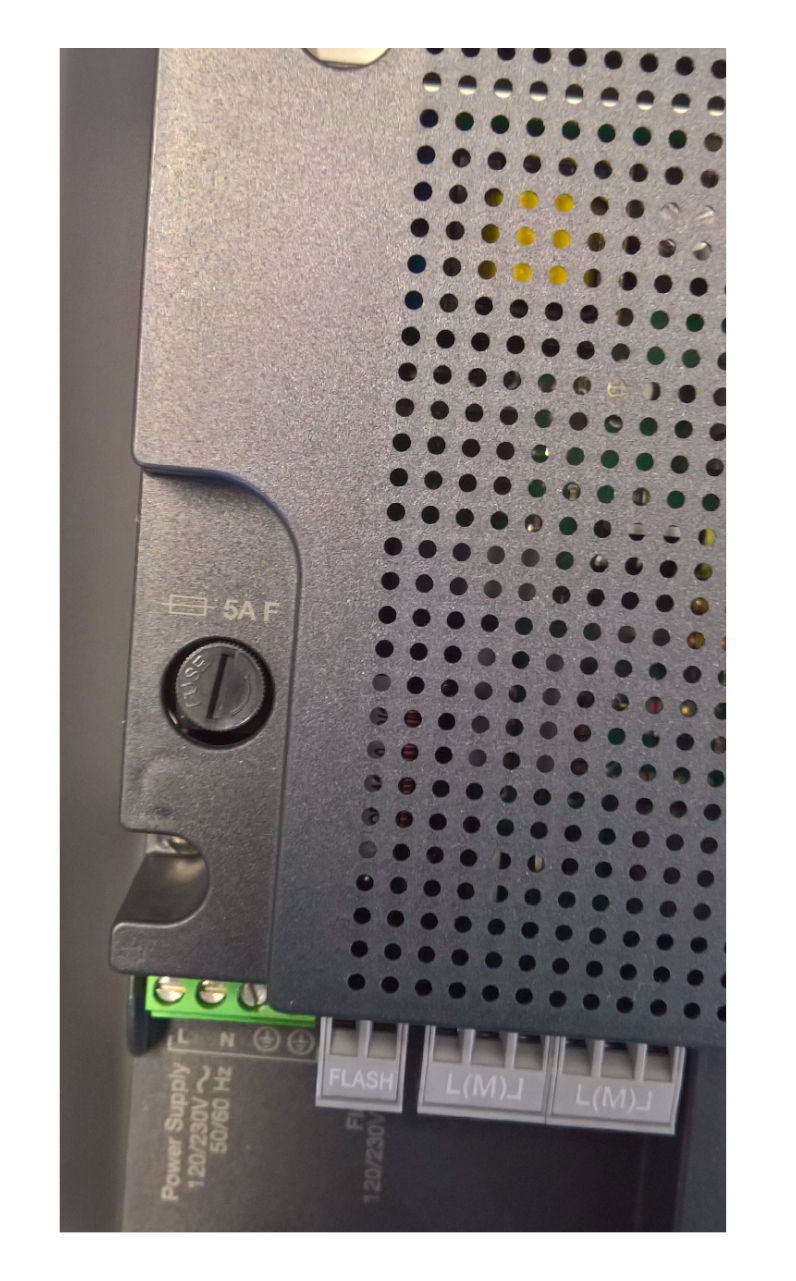

Hovedsikring 5 A, hurtig karakteristik F. Ved udskiftning skal de øvrige parametre for den oprindelige sikring også overholdes. Klik på billedet for at forstørre det.
Kontrollér sikringen, når strømforsyningen er afbrudt. Find årsagen til, at sikringen er sprunget, før den udskiftes; en sikring med højere værdi eller en overbro er ikke en reparation.
Hvornår skal nulstilling bruges
Nulstilling sletter styreenhedens individuelle indstillinger. Brug kun denne funktion, hvis du bevidst vil gendanne fabriksindstillingerne: Hold Open + Close nede, indtil L1/L2 blinker, og slip derefter. Derefter skal indgangene indstilles igen, enheder og kørselsvej indlæres, og der skal udføres test. Hukommelsen i den indstikbare radiomodtager håndteres med dens egen fremgangsmåde.
Kilde: NICE MC800-originalmanual, IDV0544A00EN, kapitel 7, tabel 8–10; nulstilling i kapitel 6.5.
Afsluttende test og regelmæssig vedligeholdelse
- Kontrollér åbning, lukning og stop med hver betjeningsenhed, der bruges.
- Kontrollér portfløjenes rækkefølge, endestoppene og hastighedsnedsættelsen; portfløjene må ikke støde sammen eller sætte sig fast.
- Test hvert fotocellepar og hver STOP-enhed separat, herunder reaktionen under bevægelse.
- Kontrollér kraftindstillingerne, og udfør de målinger, der er nødvendige for at sætte den pågældende port sikkert i drift.
- Giv ejeren instruktioner om manuel frigørelse af drevene, sikker brug og en vedligeholdelsesplan.
Automatikkens funktion skal kontrolleres mindst hver 6. måned eller oftere afhængigt af driften. Ved strømsvigt frigøres selve drevene manuelt i henhold til deres vejledninger.
Forbered følgende til service: mærkning af styreenhed, printkort og motorer, type fotoceller og modtager, antal røde BlueBUS-blink samt et foto af tilslutningerne.
Kilde: NICE MC800-originalmanual, IDV0544A00EN, kapitel 5 og 9.
Oversigt over alle tre vejledninger · MC824HR30 · MC800 / MCA5 · Road RD400
Kilde: NICE MC800, IDV0544A00EN, revision 29. 8. 2018, for MCA5-printkortet; dette er ikke en vejledning til den nyere MC800R30.
