NICE Hyppo 7100 HY7100 – motor til dobbeltfløjede foldeporte
| Produktets tilgængelighed: | på forespørgsel | Produktet er muligvis ikke tilgængeligt, kontakt os for mere information. |
|---|
på forespørgsel
4.704,97 kr. inkl. moms
| Vægt |
|---|
| 13 kg |
Beskrivelse af produktet NICE Hyppo 7100 HY7100 – motor til dobbeltfløjede foldeporte
NICE HYPPO HY7100 – drev til foldeport
NICE HY7100-drevet er beregnet til todelte foldeporte. Før bestilling skal portens mål, vægt og konstruktion kontrolleres.
NICE HYPPO HY7100 er en separat elektromekanisk motor med teleskoparm til foldeport. Motoren drives af 230 V AC og er ikke-reversibelt. Kræver en separat styreenhed, strømforsyning og sikkerhedsudstyr. Ved strømsvigt kan drevet frigøres med en nøgle.
Hvornår skal du vælge dette drev?
HY7100 er beregnet til en foldeportkonstruktion med teleskoparm. Før valg skal du kende målene og vægten på de enkelte dele, de lodrette hængslers placering, modstanden under bevægelse, pladsen til sammenfoldning og måden, motoren fastgøres på.
| Længde på foldeportens del | Maks. 1 500 mm pr. del, ifølge monteringsdiagrammet. |
|---|---|
| Vægt og længde | Den øvre vægtgrænse er 200 kg, men den tilladte vægt falder med længden. Ved en længde på 1,5 m ligger kurven under 150 kg. |
| Driftscyklus | 30 % |

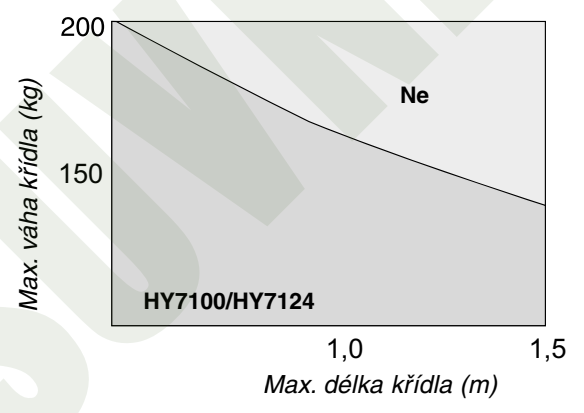

1,5 m og 200 kg er ikke en tilladt kombination på samme tid. I grafen viser den vandrette akse delens længde i meter, og den lodrette akse viser vægten i kilogram; området over kurven, markeret „Ne“, er ikke tilladt. Værdien angiver hverken hele portåbningens bæreevne eller summen af alle delene. Ved fuld beklædning og vind skal montøren vurdere belastningen på hele porten. Driftscyklusprocenten er ikke antallet af åbninger i timen.
Sådan fungerer en foldeport
I den viste opstilling bevæger én motor ét par sammenfoldelige portdele. Motoren er fastgjort på den første del af det sammenfoldelige par; teleskoparmen forbinder mekanismen med den anden del. En port med to sammenfoldelige halvdele kræver to motorer og en fælles, passende styring. Forveksl derfor ikke antallet af dele med antallet af motorer.

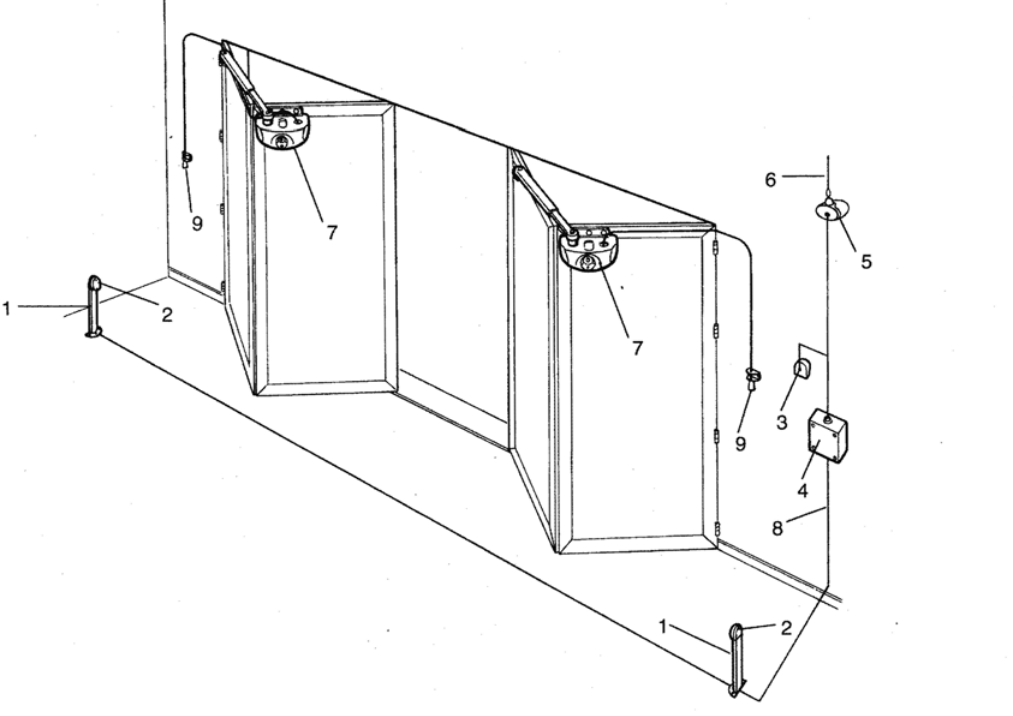

På billedet: 1 – fotocellestolpe, 2 – fotocelle, 3 – nøglekontakt eller tastatur, 4 – styreenhed, 5 – signallampe, 6 – antenne, 7 – HYPPO-motor, 8 – strømforsyning, 9 – frigørelse. Tegningen viser princippet for opstillingen; tilbehøret vælges efter den installerede styreenhed.
Separat motor og styreenhed
Dette produktkort gælder en separat HY7100-motor med teleskoparm. Styreenheden er ikke indbygget i motoren. Styreenhed, sikkerhedsudstyr, modtager og betjeningsenheder skal vælges efter den konkrete opstilling. Kontrollér tilgængelighed og det medfølgende udstyr før bestilling.
| Model | Motor og endestop | Aktuel kompatibel styring |
|---|---|---|
| HYPPO HY7100 | 230 V AC; indbyggede endestop for åbning og lukning. | MC800 / MCA5R30 |
Den følgende tilslutning og første opstart gælder for MC800 / MCA5R30. Ved eksisterende automatik skal du altid følge vejledningen til det faktisk installerede styrekort. Motorens spænding og styreenhedens netforsyning er separate kredsløb.
Ældre kompatibel styring: Ved den oprindelige A60 eller A6 skal du følge den respektive vejledning. Den aktuelle MC800 erstatter ældre styreenheder; tilslutning og programmering må ikke forveksles. Til én motor fås også MC200, som bruger en anden tilslutning af tilbehør uden BlueBUS.
Montering af teleskopdrevet
Montering, elektrisk tilslutning og sikkerhedstest skal udføres af en kvalificeret tekniker. Afbryd strømforsyningen og eventuel backup, og sikr portdelene mod utilsigtet bevægelse, før arbejdet påbegyndes.
- Kontrollér, at begge dele og hængslerne er solide. Hele det sammenfoldelige portpar skal kunne bevæges jævnt manuelt gennem hele bevægelsesbanen uden at sætte sig fast eller have for stort slør.
- Klargør solide mekaniske stop for lukning og åbning til den valgte konstruktion og styreenhedens indlæring.
- Vurder klemningspunkter ved både det yderste og midterste hængsel, mellem de dele, der foldes sammen, og ved teleskoparmen. Placeringen af beskyttelsesudstyr skal tage højde for hele portens bevægelse.
- Motor, arm, kabler og frigørelsesmekanisme må ikke støde mod rammen, væggen eller den anden del. Fastgør dem på konstruktionens bærende del.

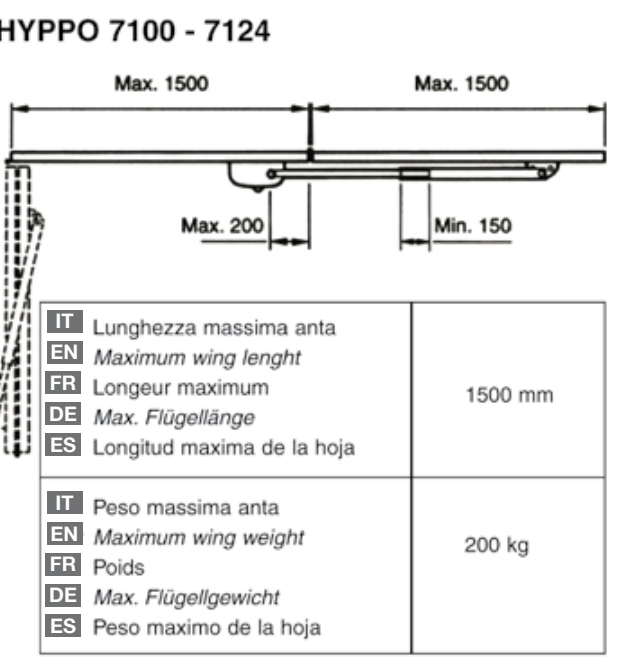

Mål på foldeportens dele og fastgørelser
| Begge markerede dele | Hver højst 1 500 mm; dette mål er ikke en tilladt længde for én samlet, fast portfløj. |
|---|---|
| Mål ved det midterste hængsel på motorsiden | Maks. 200 mm, i den position, der er vist på tegningen. |
| Mål ved teleskoparmens fastgørelse | Min. 150 mm, i den position, der er vist på tegningen. |
Målene 200 og 150 mm gælder specifikke steder på tegningen. De angiver hverken stolpens tværsnit eller en universel afstand mellem motoren og kanten. Følg den viste geometri for teleskoparmen og foldeportens dele under monteringen.
Bæreplade og teleskoparm
- Fastlæg, om monteringen skal være venstre- eller højrevendt set indefra. Vurder begge deles fulde bevægelse, før de fastgøres.

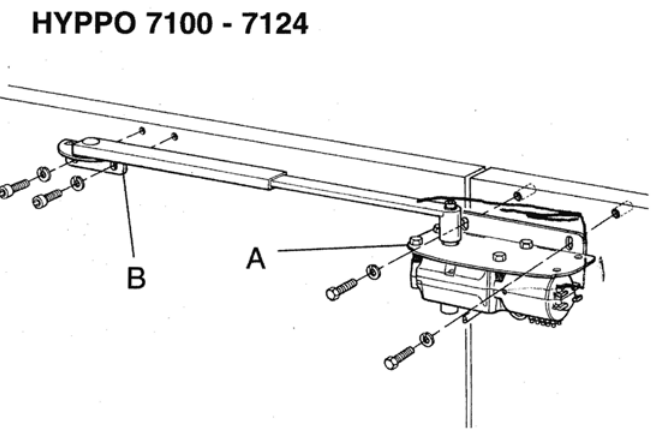

- Motorens bæreplade A og det forreste beslag B placeres som vist på tegningen af foldeporten. A/B betegner her monteringsdelene, ikke målene i tabellen for ledarmen.

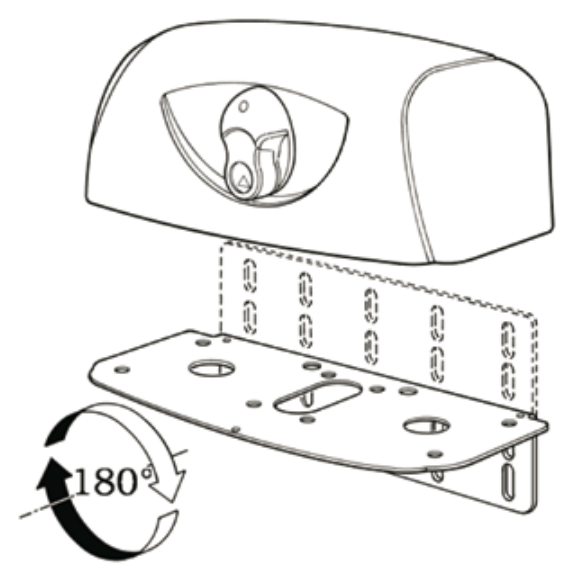

- Skru motoren fast på monteringspladen. For at tilpasse monteringssiden kan pladens position drejes 180° som vist på monteringstegningen.

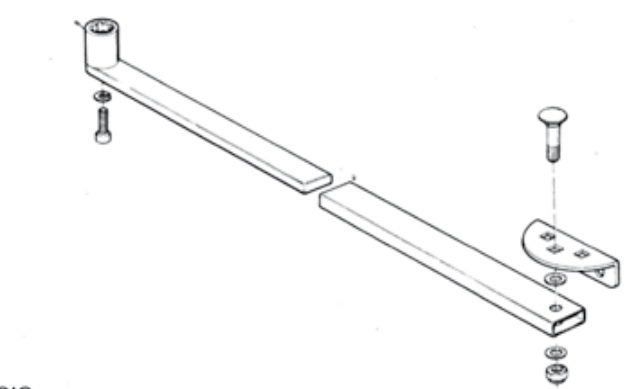

- Saml teleskoparmen med skiver og beslag som vist på tegningen. Smør skruerne før samling som beskrevet i vejledningen.
- Afprøv hele bevægelsesbanen manuelt, mens motoren er frigjort. Juster mindre afvigelser i justeringen i langhullerne, og spænd først derefter beslagene endeligt.

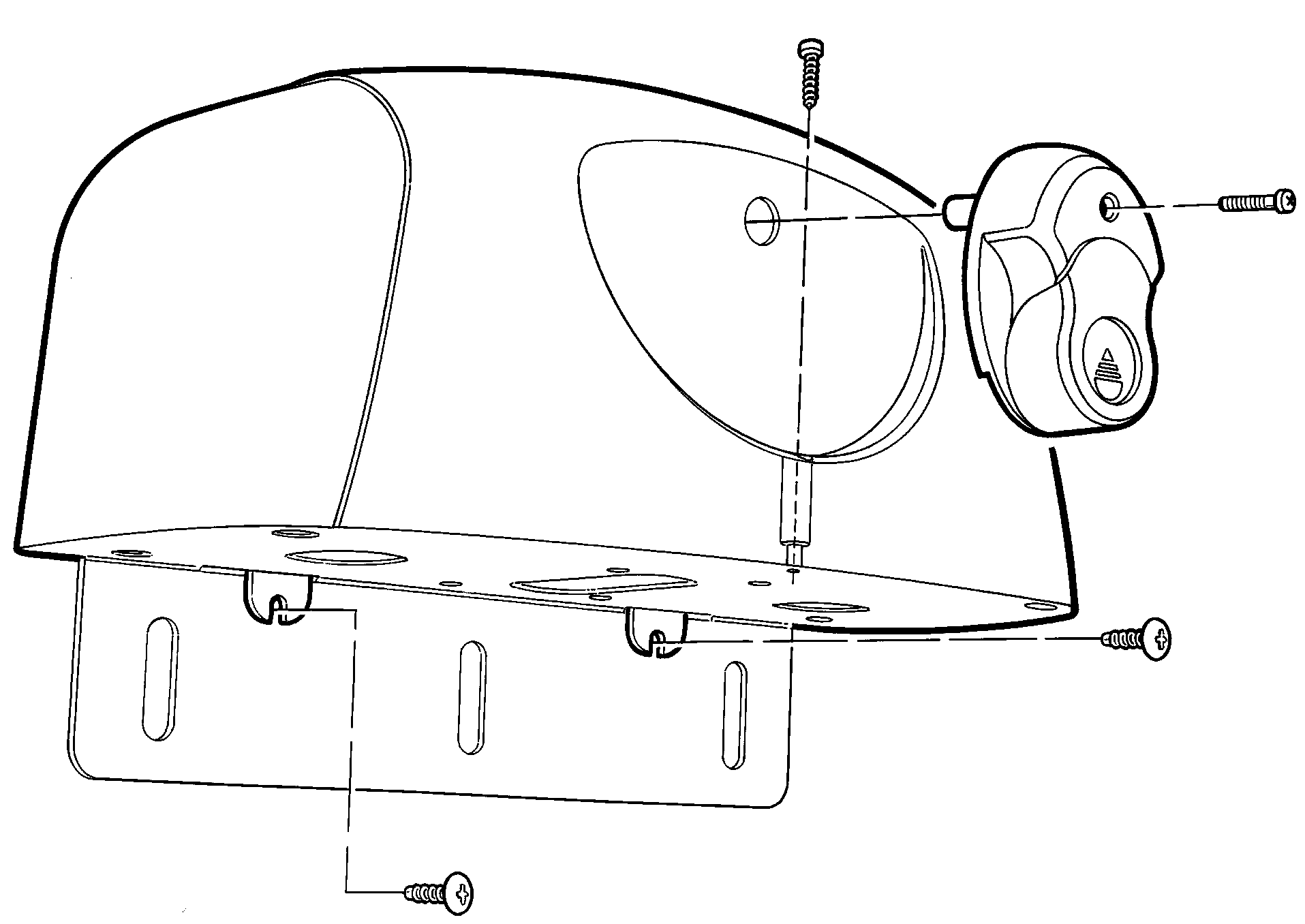

Dæksel og kabler
Kablet til motoren på den bevægelige del skal være beskyttet, også når porten er helt foldet sammen. Sørg for tilstrækkelig kabelslæk og trækaflastning; kablet må ikke komme i klemme i hængslet eller armen. Når indstillingerne er færdige, skal dækslet og håndtaget monteres, og kabelgennemføringerne kontrolleres.

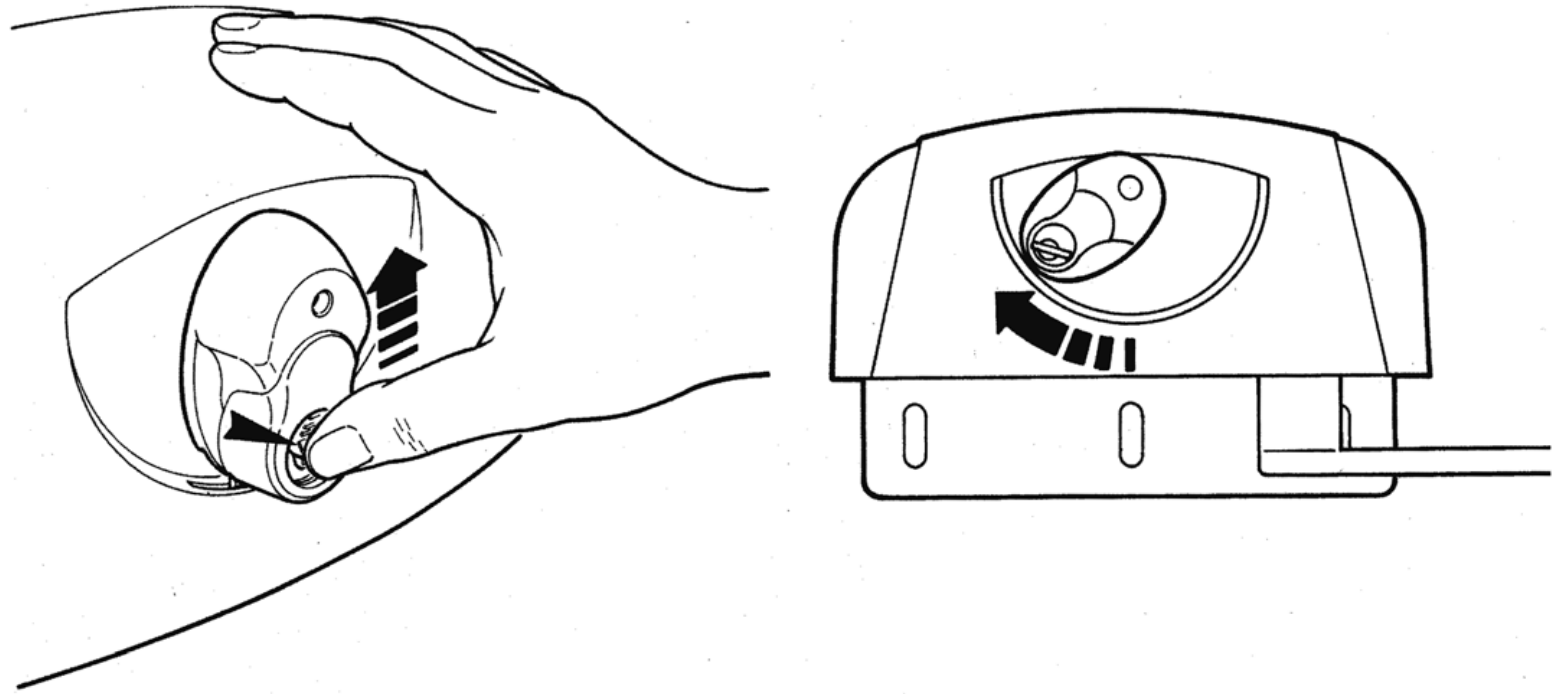

Manuel frigøring
- Stop automatikken, afbryd strømforsyningen, og sikr foldedelene mod utilsigtet bevægelse.
- Skub låsedækslet op, sæt nøglen i, og drej den med uret.
- Drej håndtaget som vist på billedet, og bevæg derefter porten manuelt. Hold hænderne væk fra hængslerne og mellemrummet mellem de foldende dele.
- Før automatisk drift skal håndtaget sættes tilbage i lodret, låst position, kontrollér, at gearet er låst, tag nøglen ud, og luk låsedækslet. Kontrollér, at gearet er låst, tag nøglen ud, og luk låsedækslet.

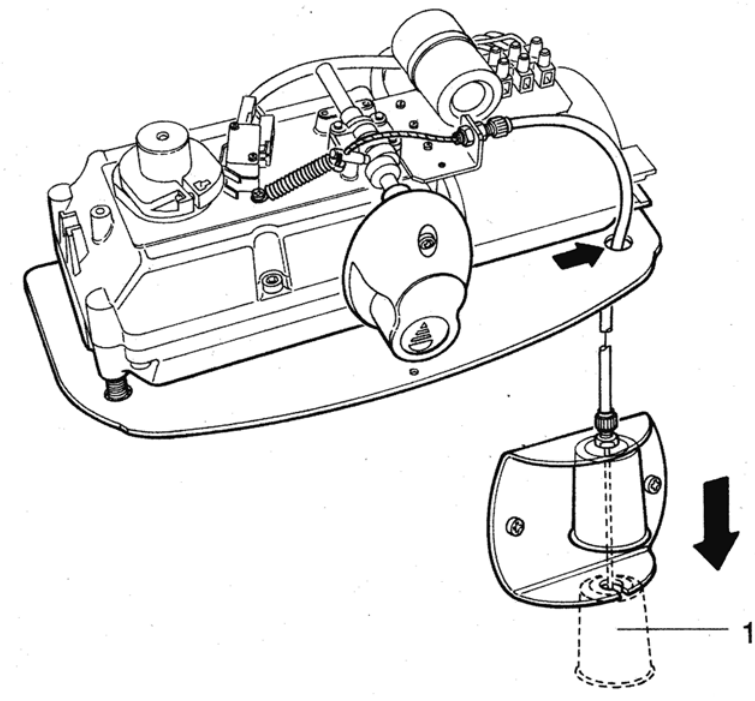

Hvis der ikke er adgang fra en anden indgang, skal du forberede frigøring udefra allerede under monteringen. NICE KIO med KA1-wire vælges efter den konkrete montering; hele systemets funktion skal afprøves inden overdragelse.
Tilbehør til den valgte styreenhed
Motoren erstatter ikke i sig selv styring eller sikkerhedskomponenter. Placeringen af fotoceller og sikkerhedskanter skal også tage højde for foldningen af portdelene og mellemrummet mellem dem.
| Komponent | Valg | Vær opmærksom på |
|---|---|---|
| Styreenhed | MC800 | Separat styring af én eller to motorer; vælg efter spænding og positionsregistrering. |
| Fotoceller | EPMB, EPM med MC800 | BlueBUS uden polaritet; relæbaseret EPM kun med en understøttet tilslutning til styreenheden. |
| Blinklys | ELAC | 230 V AC FLASH til MC800; lavspændingsmodellen ELDC kan ikke bruges her. |
| Modtager og fjernbetjeninger | OXIBD, MYGO4 | Stikmodtager til SM; fjernbetjeningen skal være kompatibel med modtagerens kodning. |
| Nøglekontakt | EKS | Spændingsfri kontakt C–NO til styreindgangen; må ikke tilsluttes ekstern spænding. |
| Elektrisk lås | PLA10, PLA11 | Ved egnet låsekonstruktion; ELS-udgang 12 V AC, maks. 15 VA. |
| Frigøring udefra | KIO + KA1 | Adgang til manuel frigøring ved strømsvigt. |
Kabling og elektrisk tilslutning
Før og beskyt netledningen, motorkablerne og lavspændingssignalerne efter spænding og omgivelser. Forsyningen til styreenheden består af L, N og PE; beskyt den med passende sikring og en afbryder, der kan frakoble alle poler. Fastgør kablerne med kabelgennemføringer og trækaflastning.
| Kreds | Kabel | Anvendelse |
|---|---|---|
| Forsyning til styreenhed | 3 × 1,5 mm² | Op til 30 m; L, N og PE. Ved længere forsyningsledning: 3 × 2,5 mm² og beskyttelsesjord til automatikken i henhold til styreenhedens vejledning. |
| Motor | 4 × 1,5 mm² | Op til 10 m; åbne, fælles, lukke og beskyttelsesjord PE. |
| BlueBUS | 2 × 0,5 mm² | Op til 20 m; fra 20 m til 40 m skal der bruges 2 × 1 mm². Ingen polaritet. |
| Blinklys | 2 × 1,5 mm² | Op til 20 m, netdrevet FLASH. |
| Elektrisk lås | 2 × 1 mm² | Op til 10 m; udgang 12 V AC / maks. 15 VA. |
| Nøglekontakt | 4 × 0,5 mm² | Op til 50 m; alternativt to kabler på 2 × 0,5 mm². |
| Antenne | RG58 | Op til 20 m; under 5 m anbefales. |
Installatøren skal kontrollere tværsnit og føringsvej ud fra ledningslængderne og vejledningen til den installerede styreenhed.
Tilslutning af motor og styreenhed
HY7100 har en 230 V AC-motor og indbyggede endestopkontakter. Fremgangsmåden for styreenheden nedenfor gælder for MC800 med MCA5R30-kortet og OutSTB. Brug den tilhørende vejledning til MC200 eller den ældre A60.
| Venstre motor | Klemrække Open / Common / Close (åbn / fælles / luk). PE skal forbindes til en separat beskyttelsesklemme. |
|---|---|
| Højre motor | I forhold til venstre motor byttes Open og Close. Common og PE må ikke byttes om. |
| Én foldende halvdel | Til MC800 skal du bruge M2; M1 forbliver ubrugt. |
| To foldende halvdele | M2 åbner først, og M1 lukker først. |

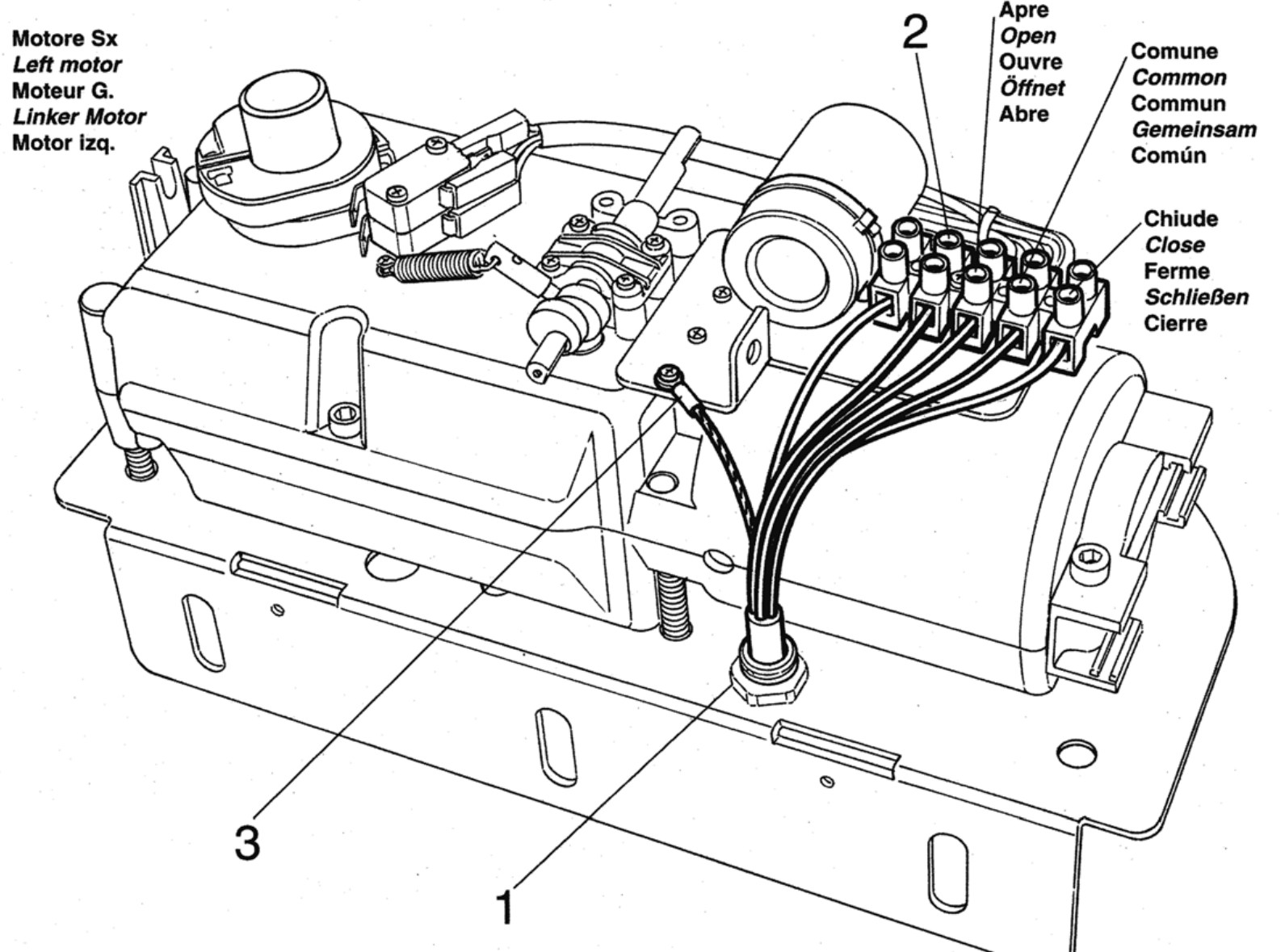

1 er en kabelforskruning, 2 motorklemrække, 3 beskyttelsesjord. Vekselstrømsmotorens kredsløb har ingen DC-polaritet (+/−). Drejningsmomentet indstilles på styreenheden.
MC800 – tilbehørsklemmer og polaritet
| 3 / 4 – strømforsyning | 3 = 0 V (−), 4 = Common +24 V DC (+), samlet maks. 200 mA til hjælpeudstyr. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −; koblet strømforsyning til relæfotoceller, maks. 4 W. Slukkes i standbytilstand. Forveksl den ikke med OGI på ældre kort. |
| 6 / 7 – BlueBUS | Strømforsyning og data via to ledere; uden polaritet +/−. |
| 1 / 2 – ELS | Elektrisk lås 12 V AC, maks. 15 VA; uden DC-polaritet. |
| FLASH | Selvblinkende blinklys 230 V AC, maks. 21 W; for eksempel ELAC. Tilslut ikke lavspændings-ELDC her. |
| 4 / 13 – SbS | Potentialfri NO kontakt mellem Common 4 og SbS 13 til trinvis styring; kontakten har ingen polaritet. |
| 4 / 14 og 4 / 15 | Potentialfri NO kontakt til åbning (14) eller lukning (15). |
| 4 / 12 – STOP | Indlært sikkerhedsindgang NO, NC eller 8,2 kΩ; kontakterne har ingen polaritet. |
| 8–11 – AUX | Grænseafbrydere: 8 FCA1, 9 FCA2, 10 FCC1, 11 FCC2; LP slukket. Relæfotoceller: 8 PHOTO, 9 PHOTO1, 10 PHOTO2; 11 ændres til STOP; LP lyser. Disse AUX-funktioner udelukker hinanden. Ubrugte AUX-indgange forbliver ubenyttede. |

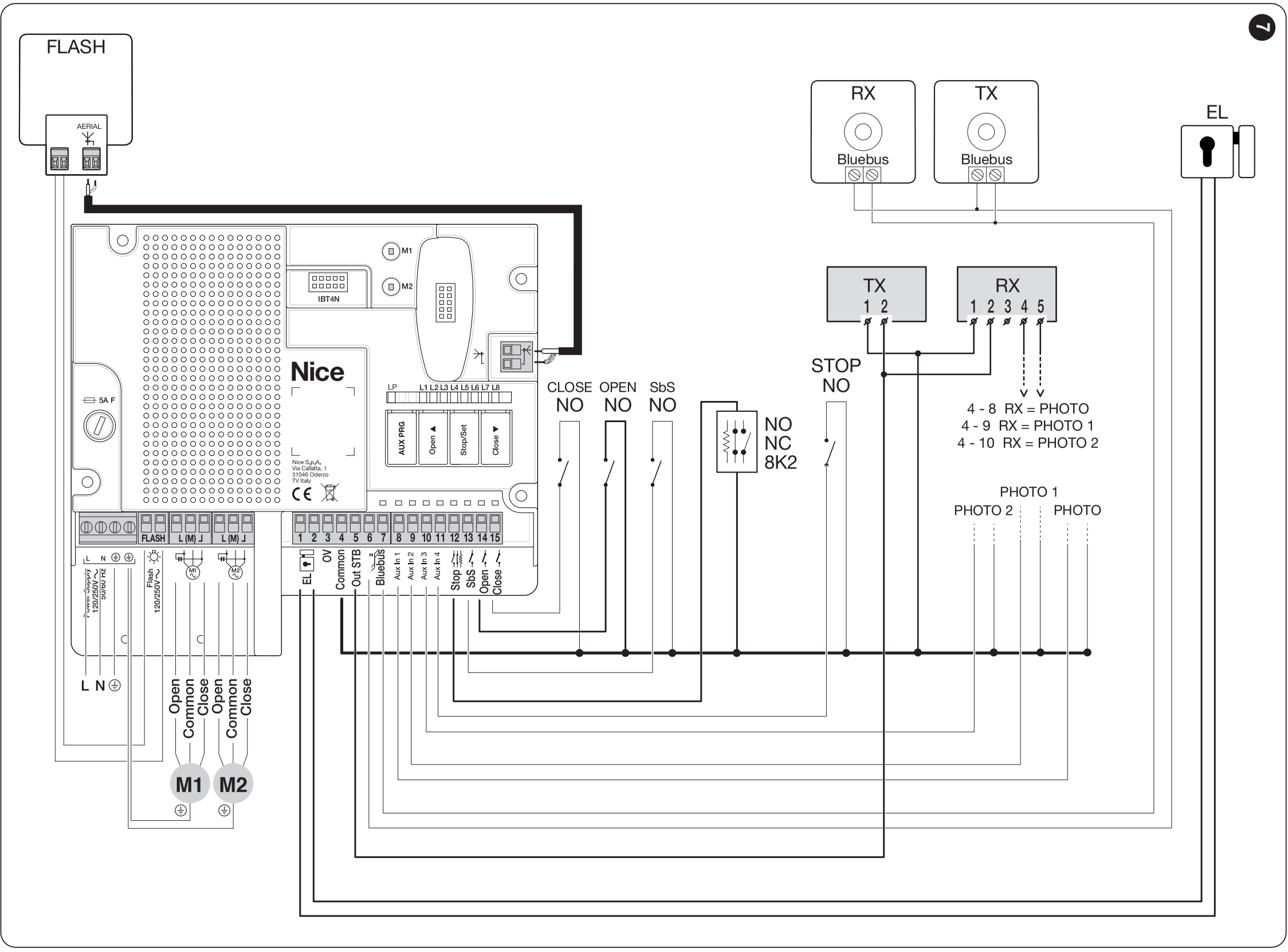

Diagrammet viser kombineret relæ- og BlueBUS-tilslutning med standby slået til. Forsyn relæ-TX/RX fra OutSTB som vist; brug det relevante styreenhedsdiagram ved en anden indstilling. HY7100-mikroafbryderne er indbygget i motorkredsløbet. Før ikke potentialfri kontakter fra Open/Common/Close-klemrækken til AUX. AUX-indstilling.

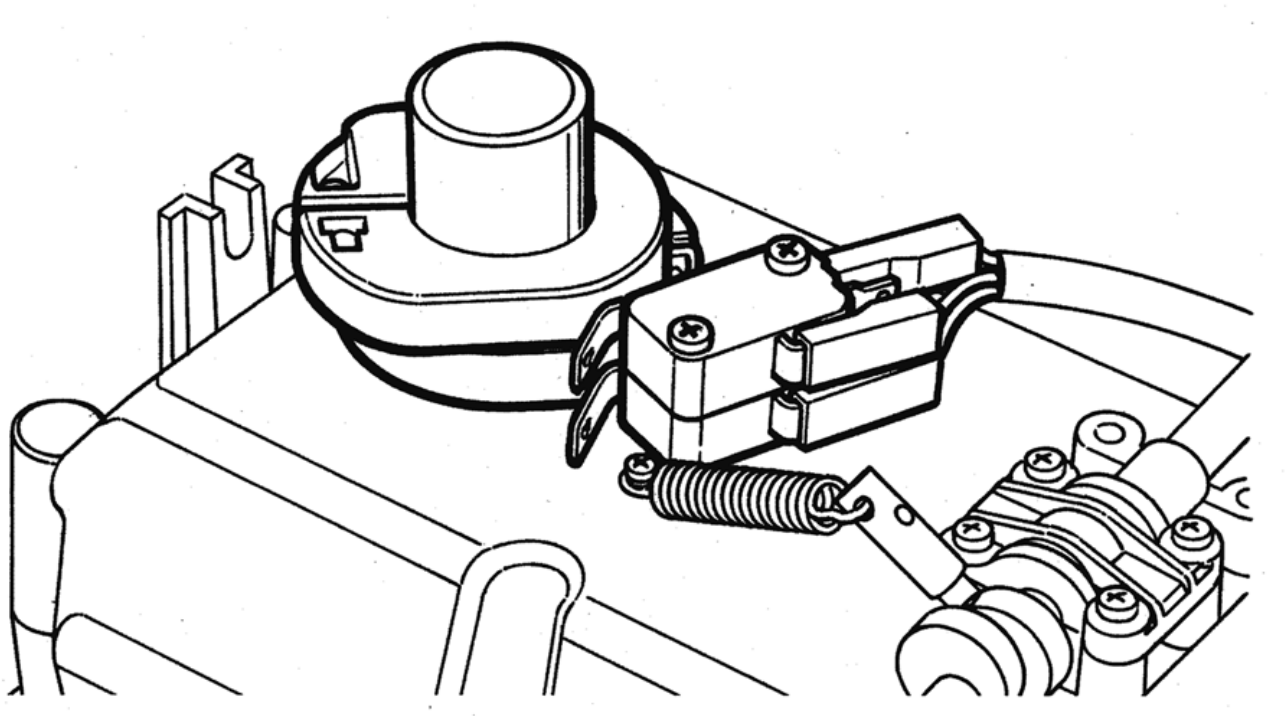

Indstilling af HY7100-grænseafbrydere
- Afbryd strømmen, frigør motoren, og før manuelt portbladet til lukket position ved det mekaniske endestop.
- Drej den relevante knast, indtil du hører mikroafbryderen klikke. Indstil den anden knast med portbladet åbent for den modsatte retning.
- Sæt håndtaget tilbage i lodret, låst position.
- Kontrollér retning, standsning og anslag mod endestoppene under en overvåget test. Afbryd strømmen igen, før du justerer knasterne yderligere.
- Afbryd strømmen igen efter testen. Først derefter spændes knasternes fastgørelsesskruer, og dækslet sættes på.
Mekaniske endestop er stadig nødvendige. Justering af knasterne i motoren er en anden procedure end indlæring af kørelængden på MC800.
Fotoceller og sikkerhedsindgange
Placér fotocellerne ud fra de foldende portblads bevægelse og portens risikoområder. Justér TX/RX korrekt. Beskyttelse af gennemkørselsområdet erstatter ikke beskyttelse mod klemning ved hængslet og armen.
MC800 understøtter både BlueBUS- og relæfotoceller, herunder en kombination af dem, i henhold til det korrekte diagram. AUX-tilstand og TX/RX-strømforsyning skal passe til tilslutningen og indstillingen for standby eller fototest. BlueBUS EPMB, EPLB, EPSB, EPMORB, EPMOB a F210B har to ledere uden polaritet. TX og RX i samme par skal have samme jumperindstilling; det næste par skal have en anden adresse. Adressen PHOTO 3 er ikke tilladt på MC800.
Relæ EPM, EPMOR eller EPMA kræver indstilling af AUX til fotoceller med lysende LP. RX-kontakt C–NC tilsluttes mellem Common 4 og 8 PHOTO / 9 PHOTO1 / 10 PHOTO2. Tilslut strømforsyning og TX/RX-test i henhold til tilstanden, herunder polaritet 3− / 4+ og OutSTB 5+. Ved EPM har både TX og RX klemme 1 = + og 2 = − ved DC-strømforsyning; RX 4 = COM og 5 = NC. Disse numre gælder ikke automatisk for en anden fotocellemodel. Det er ikke nok at tilslutte kontakten uden strømforsyning og konfiguration. Fremgangsmåde for relæfotoceller.
Ved installation med MC800 kræves følsomme sikkerhedskanter. Installatøren skal vælge type og placering, så installationen består slagprøven under alle driftsforhold. Tilslutning af sikkerhedskant til STOP-sikkerhedsindgangen.
Afprøv hvert par under både åbning og lukning, STOP og alle monterede følsomme sikkerhedskanter. Sæt ikke en sikkerhedsanordning ud af funktion ved at bygge bro over den, så porten kan køre.
Første opstart og indlæring
Installatøren udfører trinnene efter den mekaniske og elektriske kontrol. Sæt motoren i automatisk tilstand, og kontrollér endestop, fri kørebane og M1/M2. Vær klar til at stoppe porten ved den første bevægelse.
Indstil endestopkontakterne på HY7100. Kontrollér, at kraften på MC800 er passende, før indlæring, parameter niveau II/L6. HY7100 er elektromekanisk; funktionen til opretholdelse af tryk for hydrauliske motorer aktiveres ikke for denne model.
Når strømmen er slået til, skal BlueBUS blinke cirka én gang i sekundet, LED'erne på de tilsluttede BlueBUS-fotoceller TX/RX skal blinke, og FLASH-blinklyset skal være slukket. Hvis en kontrol ikke består, skal strømforsyningen og eventuel backup afbrydes, og tilslutningerne kontrolleres, før arbejdet fortsættes.

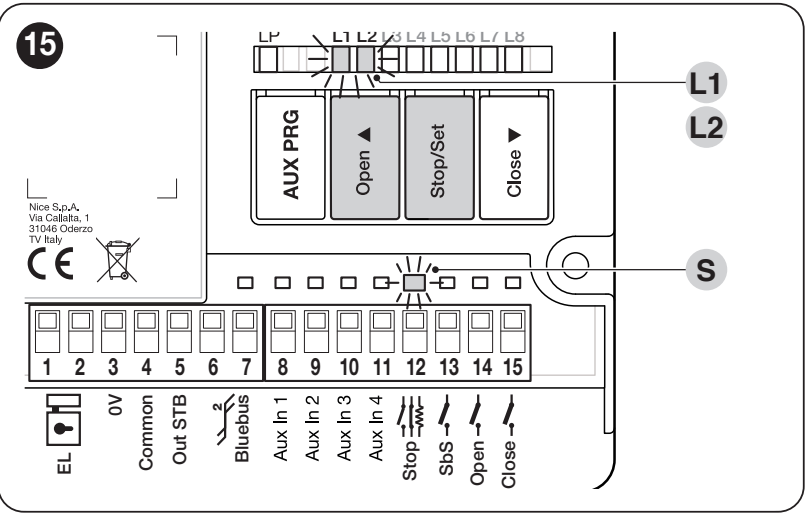

1. Registrering af enheder
- Hold Open ▲ + Stop/Set.
- Slip begge knapper, når L1/L2 begynder at blinke hurtigt, efter cirka 3 sekunder.
- Vent, indtil processen er afsluttet. Vellykket: STOP lyser, L1/L2 slukker. L3/L4 kan blinke som tegn på, at positionsindlæring skal udføres.
Gentag efter tilføjelse eller fjernelse af en BlueBUS-/STOP-enhed. Udfør også indlæring uden tilsluttet tilbehør.
2. Automatisk positionsindlæring
- Hold Stop/Set + Close ▼.
- Slip knapperne, når L3/L4 begynder at blinke hurtigt, efter cirka 3 sekunder.
- Hold øje med: Lukning af M1, lukning af M2, åbning af M2, åbning af M1, lukning af M1 og lukning af M2; hver gang indtil det relevante endestop. Ved én motor bevæger kun M2 sig.
- Vellykket indlæring bekræftes ved, at L3/L4.
Hvis en motor åbner i stedet for at lukke under de første lukningsbevægelser, skal indlæringen stoppes med knappen Open ▲ eller Close ▼. Afbryd strømforsyningen og eventuel backup, og korrigér den pågældende motors retning ved at bytte om på Open og Close; Common og beskyttelsesjord PE skal forblive på deres klemmer. Ved to motorer skal M1/M2 byttes om, hvis rækkefølgen er forkert. Start indlæringen forfra. En aktivering af fotocellen eller STOP afbryder indlæringen og får L1 til at blinke; afhjælp årsagen, og gentag indlæringen.
3. Afprøvning og aflevering
Afprøv fuld åbning og lukning, endestop, deceleration, samspillet mellem de foldende portfløje og frikobling. Kontrollér alle sikkerhedsanordninger, standsning og retningsskift ved en forhindring. Installatøren skal måle kræfterne og vurdere hele installationen. Indstil ikke kraften højt som erstatning for at udbedre en port, der går trægt. Brugeren skal have en vejledning og vide, hvordan drevet frikobles sikkert.
Manuel og blandet indlæring: detaljeret vejledning til styreenheden. Blandet indlæring skal indledes med automatisk indlæring.
Indstillinger og fjernbetjeninger
Indstil automatisk lukning, pause, trinvis betjening, deceleration og kraft efter porten. Gentag afprøvningen efter ændring af kraft eller sikkerhedsfunktioner. De fulde indstillingsområder, LED-signaler og fabriksindstillinger findes i styreenhedens programmeringstabeller.
Modtager, fjernbetjening og antenne
En separat motor har ikke en indbygget radiomodtager. Der monteres en SM-modtager i styreenheden. NICE OXIBD understøtter også tovejskommunikation ON3EBD; OXILR bruges sammen med ON3ELR. Med den ældre OXI skal sendere vælges efter den lagrede kodning. Samme frekvens garanterer ikke i sig selv kompatibilitet.
Tilslut koaksialkablet i henhold til modtageren: direkte til modtageren ved OXIBD og efter styreenhedens diagram ved OXI. Parring og sletning af fjernbetjeninger. Sletning af radiomodtagerens hukommelse er ikke det samme som at nulstille printkortet eller indlære positioner.
Fejlfinding
| Symptom | Kontrollér |
|---|---|
| Porten bevæger sig ikke | Strømforsyning, at frikoblingen er låst, og STOP. Fejl i strømforsyning eller sikringer skal håndteres af en tekniker, når strømmen er afbrudt. |
| Motoren kører, men portfløjen står stille | Kontrollér, at transmissionen er låst, og at armen er fastgjort; sæt frikoblingen tilbage i låst position. |
| Porten stopper eller kører tilbage | Kontrollér først manuel bevægelse og armens arbejdsområde, derefter fotoceller, STOP og endestop. Øg ikke kraften uden først at finde årsagen. |
| Indlæringen afsluttes ikke | Motorernes rækkefølge og retning, endestop og sikkerhedsanordninger. Kontrollér også endestopknasterne på HY7100. |
| Fjernbetjeningen virker ikke, men knappen gør | Batteri, kodning, registrering af senderen i modtageren og antenne. |
| Fejl efter ændring af fotoceller | Adresser og kabler; gentag derefter registrering af enheder. |
Antal blink fra blinklyset og LED-signaler: diagnostik og reparation. Notér indstillingerne før nulstilling. Nulstilling af styrekortet, sletning af modtageren og indlæring på ny er forskellige handlinger; følg vejledningen til den installerede enhed.
Kontrol og vedligeholdelse
Få hele automatikken kontrolleret mindst hver sjette måned; ved intensiv brug eller krævende miljø skal det ske oftere efter vedligeholdelsesplanen. Teknikeren kontrollerer de yderste og midterste hængsler, motorens fastgørelse, teleskoparmen, anslagene, kabelføringen, nødfrikoblingen og alle sikkerhedsanordninger. Resultatet noteres i vedligeholdelsesloggen.
Gå ikke ind mellem de sammenfoldende dele eller ind i armens bevægelsesbane, mens porten er i bevægelse. Lad ikke børn lege ved porten, og opbevar fjernbetjeningerne uden for deres rækkevidde. Brugeren må kun foretage sikker manuel nødfrikobling og almindelig rengøring af tilgængelige overflader; reparationer, elektrisk arbejde og ændringer af sikkerhedsindstillinger skal udføres af en tekniker. Tag porten ud af drift, og sørg for, at den ikke kan bevæge sig, hvis der opstår en fejl.
Tekniske data for NICE HYPPO HY7100
| Type | Irreversibel elektromekanisk motor med teleskoparm til foldeport. |
|---|---|
| Motorspænding | 230 V AC |
| Strøm | 1,2 A |
| Effektforbrug | 250 W |
| Drejningsmoment | 400 Nm |
| Omdrejningshastighed | 1,7 omdr./min. |
| Åbningstid angivet af producenten | 12 s |
| Driftscyklus | 30 % |
| Positionsregistrering | Grænsekontakter for åbning og lukning |
| Kondensator | Indbygget, 10 µF |
| Kapslingsklasse | IP43 |
| Driftstemperatur | −20 til +70 °C |
| Motorens vægt | 13 kg |

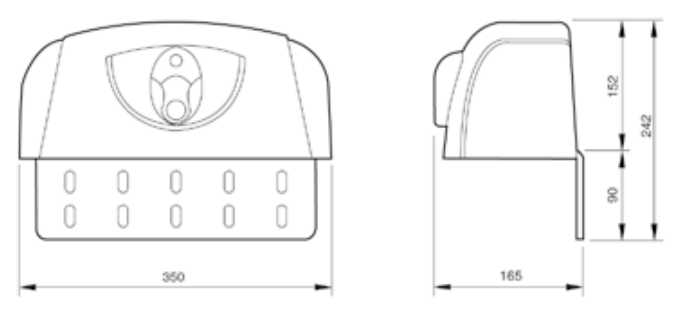

| Mål | 350 × 165 × 242 mm; motorhus med monteringsplade ifølge tegningen. |
| Grænser for foldeportens sektion | Maks. 1 500 mm; vægt i henhold til diagrammet. Maksimal længde og vægt gælder ikke samtidigt. |
Åbningstiden er ikke en garanteret tid for enhver foldeport. Den afhænger af geometrien, styringens indstilling og belastningen. For et ældre drev er oplysningerne på typeskiltet og den tilhørende vejledning afgørende.
