Beskrivelse af produktet NICE L-Fab LFAB4000 – separat underjordisk motor til en svingport med et portblad på op til 4 m/650 kg

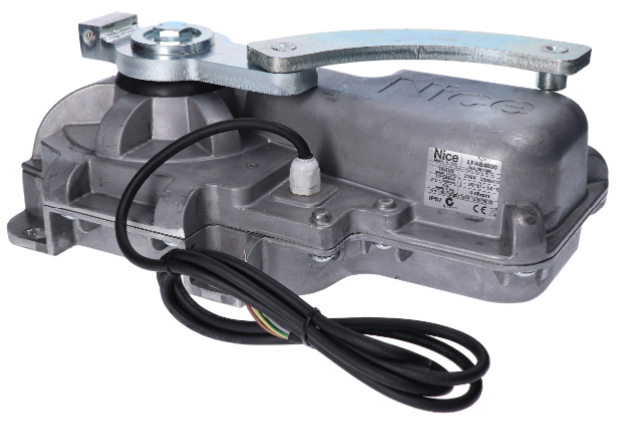

NICE L-FAB LFAB4000 er en separat underjordisk irreversibelt drev til én portfløj. Motoren har 230 V AC. Styreenhed medfølger ikke; til et nyt anlæg bruges NICE MC800. Til en dobbeltfløjet port skal du bruge to motorer og en passende styreenhed.
Motoren er skjult under hængselaksen og påvirker ikke portens udseende. En underjordisk løsning er også velegnet, hvor der ikke er plads til lineært drev eller ledarmsdrev. Fundamentboksen med beslag til portfløjen fungerer som dens nederste understøtning. Fast montering, hængsler på samme akse og et velfungerende vandafløb er afgørende.
230-V-versionen er også velegnet ved høj vindbelastning, men en massiv fyldning, portens højde og vinden begrænser de tilladte mål. Egnetheden skal vurderes ud fra hele porten og anvendelsesdiagrammet.
Styring og kompatibelt tilbehør
Vælg udstyret efter den installerede styreenhed. Brug den ældre styreenheds eget tilslutningsdiagram og indstillinger; et nyere diagram er ikke en universel vejledning til alle generationer.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styring af én eller to motorer. Tilslutning af motor. |
Den aktuelle NICE MC800 / MCA5R30. MCA5-reserveprint vælges efter styreenhedens generation. NICE MC200 til én motor; ved installation skal du bruge den tilhørende manual. |
| Blinklampe | Signalering af bevægelse. Spænding og maksimalt strømforbrug skal passe til FLASH-udgangen. |
Andre blinklamper vælges efter spændingen og strømforbruget for den pågældende styreenheds FLASH-udgang. |
| Fotoceller | Beskyttelse af gennemkørslen afhænger af fotocellernes placering og driftstilstand; tilslutning. |
MC800 understøtter både BlueBUS-fotoceller og relæfotoceller i samme anlæg. Relæindgangene AUX skal indstilles til den relevante funktion.
EPMOW kræver radiointerfacet IBW tilsluttet BlueBUS. FT210B har en batteridrevet sender på portbladet og en modtager, der er tilsluttet BlueBUS med to ledere; den overfører også sikkerhedskantens status. |
| Sikkerhedskant | En følsom kant er nødvendig for at begrænse slagkræfterne. Beskyttelsens placering og funktion skal kontrolleres på hele porten. | STOP-indgang på MC800. Vælg kanttype og tilslutning efter sikkerhedsindgangen på det konkrete styrekort. |
| Sender | Fjernbetjening, der passer til kodningen på den monterede modtager. ON3ELR bruger OXILR, ON3EBD bruger OXIBD. Parring af fjernbetjening. |
|
| Modtager | Radiomodtager til SM-stikket på styreenheden. Modtagerens og senderens kodning skal være den samme. OXILR og OXIBD bruger forskellige radiosystemer. |
|
| Antenne | Bedre modtagelse fra fjernbetjeningen. På OXIBD tilsluttes antennen til antenneklemmerne. |
|
| Kodepanel | Adgang med kode. Vælg EDSWG efter modtageren; EDSB bruger BlueBUS og enhedslæring. |
|
| Nøglekontakt | Nøglebetjening via en potentialfri NO-kontakt til styreenhedens kommandoindgang. |
|
| Kortlæsere | Adgang med chip eller kort. ETPB tilsluttes BlueBUS; udfør enhedslæring efter tilslutningen. |
|
| Elektriske låse | Ekstra sikring af portbladet. Styreenheden frigør låsen før åbning. Valget afhænger af portbladets længde, stivhed og belastning; Udgang til lås. |
|
Motor, fundamentboks og frikobling
| Del af sættet | Det skal du bruge |
|---|---|
| Kun LFAB4000 | Én motor, et 2 m langt tilslutningskabel og et mekanisk lukkeanslag. Motoren har ikke et separat encoderkabel; styringen varetages af centralenheden. |
| Fundamentboks | LFABBOX4 i kataforetisk behandlet stål eller rustfrit stål LFABBOX4I. De har samme monteringsmetode; boksen indeholder et armled til portfløjen og et mekanisk åbningsanslag. Købes separat. |
| Manuel frikobling | NICE BMA3 med armnøgle, nødvendig for manuel bevægelse af portfløjen ved strømsvigt. Købes separat. |
| Styring og sikkerhed | NICE MC800, modtager, fjernbetjeninger, fotoceller og sikkerhedsudstyr afhængigt af den konkrete port. Er ikke indbygget i den separate motor. |
| Større åbningsvinkel | NICE BMA1 med kædetræk, op til 360° for portfløje på op til 3,5 m. Kræver tilstrækkelig plads og udvendige mekaniske anslag. |
Motoren og boksen kan bruges til både højre- og venstrehængte portfløje. LFABBOX4 og LFABBOX4I adskiller sig ved materiale og overfladebehandling; heller ikke en boks i rustfrit stål erstatter dræning. Ved udskiftning skal du kontrollere den faktiske boks, armene og frikoblingen.

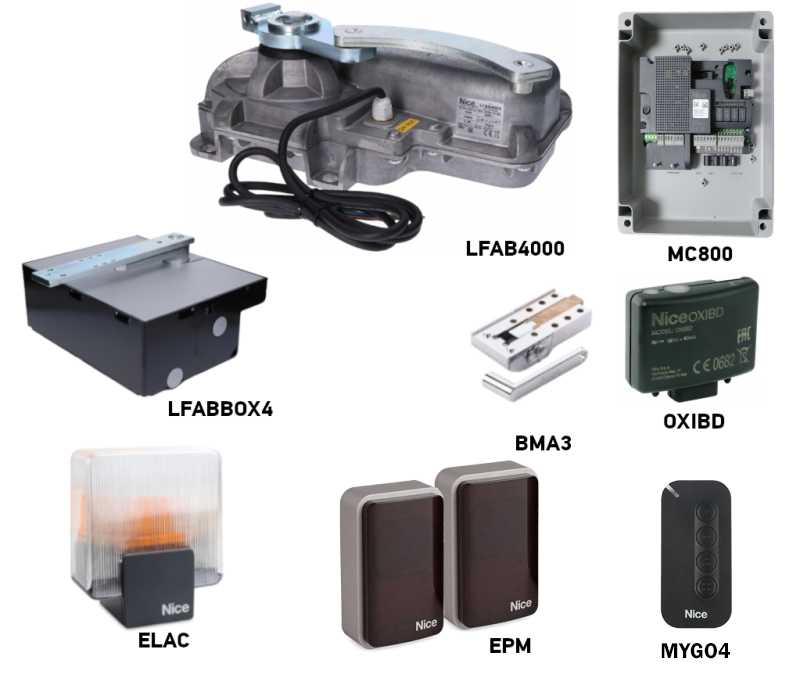

Sæt til én eller to portfløje

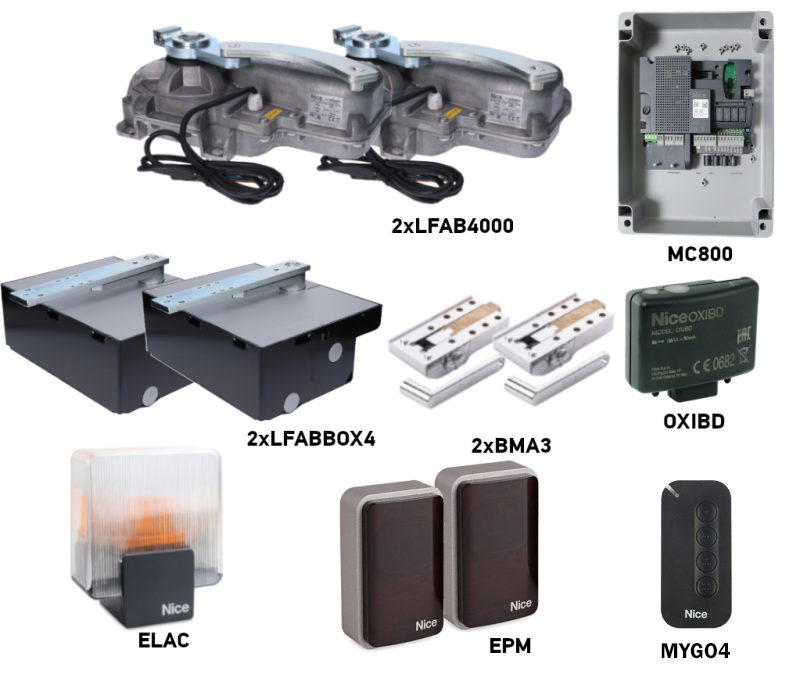

Antallet af motorer svarer til antallet af portfløje. To motorer øger ikke den tilladte længde eller vægt for én portfløj. Når du sammenligner sæt, skal du se på bokse, frikobling, styreenhed og sikkerhedsudstyr.
| Én portfløj | Separat motor | To portfløje |
|---|---|---|
230 V AC-motorer. Vælg sammensætning og udstyr ud fra detaljerne for sættet. | Kun LFAB4000
Én 230 V AC-motor. Boks, frikobling og styreenhed vælges separat. |
230 V AC-motorer. Vælg sammensætning og udstyr ud fra detaljerne for sættet. |
Portens længde, vægt og drift
4 m og 650 kg er separate maksimumsgrænser; de gælder ikke samtidig. Aflæs den tilladte vægt ved den pågældende længde i diagrammet: Den vandrette akse viser portfløjens længde i meter, og den lodrette akse viser dens vægt i kilogram. For en portfløj på omkring 3 m er grænsen cirka 500 kg, og ved 3,5 m cirka 400 kg. Ved 4 m er den tilladte vægt endnu lavere. Disse værdier erstatter ikke en vurdering af bevægelsesmodstand, fyldning og vindpåvirkning.
| Egenskab | LFAB4000 |
|---|---|
| Motorspænding | 230 V AC |
| Styring af den nye installation | MC800 |
| Cyklusser/t ved nominel belastning | Maks. 20 cyklusser/t |
| Magnetisk encoder | Uden separat encoderkabel |
| Batteribackup | Tilpas installationen til den valgte styring |
En cyklus består af en åbning og en lukning. Ved åbning op til 180° med BMA1 halveres det angivne antal cyklusser i timen. Der er ikke tale om ubegrænset kontinuerlig drift. Jævn manuel bevægelse og korrekt mekanisk montering skal sikres gennem hele bevægelsesbanen.
Montering af boks og drev
Monter på en solid port, der fungerer korrekt rent mekanisk. Portfløjen skal kunne bevæges let manuelt uden at hænge fast eller bevæge sig af sig selv. Drevet kan ikke afhjælpe dårlige hængsler eller en ustabil montering. Kontrollér også klemningszoner ved hængslerne og mellem portfløjene; en gangdør indbygget i portfløjen skal have en sikring, der forhindrer start, når døren er åben.
Dræning og kabelføring
- Forbered et udgravningshul, der passer til den konkrete boks, så den kan støbes solidt fast, vand kan ledes bort, og kabelrør kan føres frem. Kontrollér målene på den faktisk leverede boks inden støbning.
- Før et separat kabelrør og et effektivt afløb frem til boksen. Afløbet må ikke være tilstoppet eller ført til et sted, hvor vandet løber tilbage i boksen.
- Placér boksen vandret. Boksens aksel skal flugte præcist med portfløjens hængselsakse gennem hele bevægelsesbanen. Kontrollér placering og monteringshøjde inden støbning.
- Støb boksen solidt fast, og lad betonen hærde tilstrækkeligt, inden drevet monteres. Beskyt afløbet og gevindene mod snavs under arbejdet.
Du finder yderligere praktisk vejledning i vejledningen til montering af fundamentboksen. Kapslingsklasse IP67 beskriver motorens beskyttelse; det er ikke en grund til at lade boksen stå oversvømmet i længere tid.
Montering af motor og fastgørelse af portfløj
- Placér motoren i boksen i korrekt retning, og fastgør den med skiver og møtrikker på de klargjorte steder.
- Monter kuglen, styrebeslaget, frikoblingsarmen og forbindelsesarmen i henhold til den oprindelige tegning. Delene skal kunne bevæge sig frit og være forbundet korrekt.
- Fastgør portfløjen til bærearmen med bolte eller en tilsvarende solid svejsning. Ved den angivne boltefastgørelse er tilspændingsmomentet 30 Nm. Ved svejsning skal motoren, plastdelene og frikoblingen beskyttes mod varme.
- Smør de bevægelige kontaktflader, og kontrollér, at bevægelsen er fri. Før tilslutningskablet, så det ikke belastes eller beskadiges; kabelsamlingen må ikke befinde sig i boksen.
- Når anslagene er indstillet, og afprøvningen er udført, skal du sætte boksens dæksel på og fastgøre det med skruer. Sørg for, at der er adgang til frikoblingen.
Mekaniske stop og åbningsvinkel
Normal åbning er op til 110°. Hvis porten ikke har egnede udvendige stop, skal de medfølgende monteres: stop 1 på motoren til lukning og stop 2 i kassen til åbning. Stoppene skal standse portfløjen i den ønskede position uden at ramme den omgivende konstruktion. Der er tale om mekaniske stop, ikke elektriske endestopafbrydere.
Til en større vinkel anvendes NICE BMA1 med kædetræk. Tilbehøret er beregnet til portfløje på op til 3,5 m; også ved denne montering kræves egnede udvendige stop og tilstrækkelig fri plads.
Manuel frigørelse ved strømsvigt
Stands porten, og afbryd strømforsyningen og eventuelt backupbatteri, før du frigør den. Hold fast i portfløjen, især i blæsevejr eller på skrånende terræn. Sørg for, at personer holder sig uden for dens bevægelsesbane.
- Skyd dækslet til frigørelsesadgangen til side.
- Sæt den medfølgende BMA3-håndtagsnøgle i, og drej den 90° med uret.
- Flyt nu portfløjen langsomt og uden at bruge vold.
Genindkobling af drevet
- Flyt portfløjen cirka halvvejs langs bevægelsesbanen.
- Skyd dækslet til side, sæt nøglen i, og drej den 90° mod uret.
- Flyt forsigtigt portfløjen, indtil mekanismen går tydeligt i indgreb igen. Kontrollér, at mekanismen er låst korrekt, før strømmen tilsluttes igen.
Tilslutning af motor og styreenhed
Den elektriske tilslutning skal udføres af en kvalificeret fagperson. Afbryd strømforsyningen og backupbatteriet, før arbejdet påbegyndes. Netforsyningen skal muliggøre fuldstændig og sikker frakobling, og både motoren og hele anlægget skal have korrekt beskyttelsesjord. Placér ingen kabelsamlinger eller klemrækker i fundamentkassen. Udfør samlingen i en egnet, beskyttet dåse uden for kassen.
| Leder LFAB4000 | Tilslutning til MC800 |
|---|---|
| Sort | OPEN – fase til åbning. |
| Brun | CLOSE – fase til lukning. |
| Grå | COMMON – motorens fællesleder. Det er ikke tilbehørets +24 V Common. |
| Gul/grøn | Beskyttelsesjord PE. |
Brug 4 × 1,5 mm² til motorledningen ved længder på op til 10 m. Ved én motorenhed anvendes udgangen M2; ved to motorenheder anvendes M1 og M2 i henhold til portfløjenes rækkefølge. LFAB4000 har en indbygget kondensator på 7 µF; tilføj ikke en ekstra kondensator til styreenhedens generelle diagram uden at kontrollere den konkrete motor.

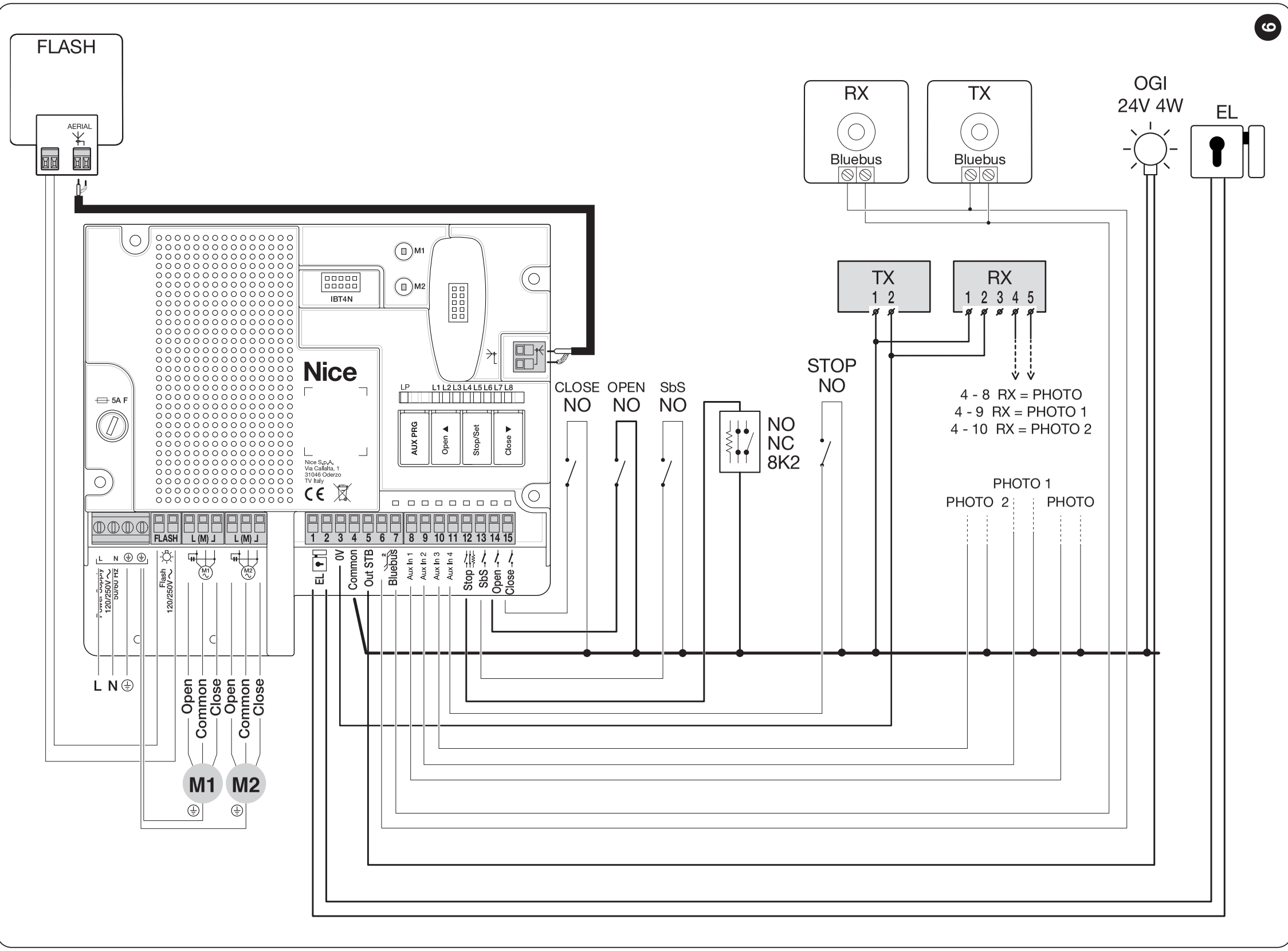

Diagrammet ovenfor viser relæfotoceller uden Phototest og med Standby slået fra. AUX-klemmerne skal indstilles til funktionen PHOTO, PHOTO1 eller PHOTO2. Tilslut ubrugte indgange i henhold til den valgte tilstand; brug ikke jumperforbindelser fra et diagram for en anden indstilling. Detaljer: relætilslutning af MC800. LFAB4000 har ikke elektriske endestopafbrydere FCA/FCC.
Klemmer og tilbehørets polaritet
| MC800-klemmer | Strømforsyning og polaritet |
|---|---|
| 3 / 4 | 3 = minus (0 V), 4 = plus (+24 V DC Common). Det samlede strømforbrug for tilbehør må højst være 200 mA. |
| 5 / 3 | OUTSTB: 5 = plus, 3 = minus, 24 V DC, højst 4 W. Anvendelsen afhænger af Phototest og Standby. |
| 6 / 7 BLUEBUS | To ledere uden polaritet; strømforsyning og data til kompatible BlueBUS-enheder. |
| FLASH | 230 V AC, højst 21 W; f.eks. ELAC. Vekselstrømsudgangen har ingen +/−-polaritet. ELDC 12 V DC må ikke tilsluttes her. |
| 1 / 2 EL | Elektrisk lås 12 V AC, højst 15 VA; ingen +/−-polaritet. |
| 4 / 13 SbS | Spændingsfri NO-kontakt til trinvis styring. Tilfør ikke ekstern spænding til indgangen. |

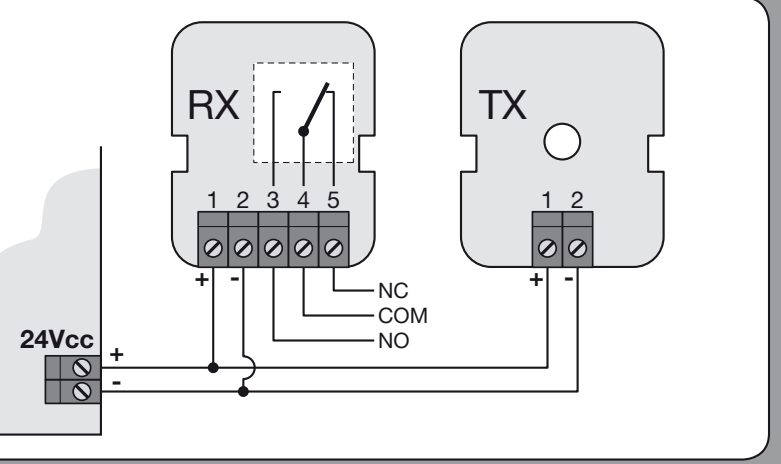

| EPM TX og RX | På fotocellen 1 = plus, 2 = minus. RX-kontakter 4 = COM, 5 = NC er spændingsfrie. I diagrammet uden Phototest: TX1 og RX1 → styreenhedens 4 (+), TX2 og RX2 → styreenhedens 3 (−); RX4 → styreenhedens 4, RX5 → den indstillede PHOTO-indgang 8, 9 eller 10. |
Ved Phototest eller Standby ændres strømforsyningen til senderen og jumperforbindelserne. Brug de relevante MC800-diagrammer for fotoceller og indstilling af AUX-indgangene. Kontakterne og BlueBUS har ikke en universel +/−-polaritet.
Første idriftsættelse og sikkerhedstests
En følsom sikkerhedskant. Installatøren skal planlægge placeringen og kontrollere, at hele porten er sikker. Indstilling af kraften alene erstatter ikke denne beskyttelse.
- Afbryd strømforsyningen og eventuelt backupbatteri. Frigør drevet, og kontrollér manuelt hele bevægelsesbanen, akselophænget, portfløjens fastgørelse, begge stop og afløbet. Portfløjen må ikke hænge fast eller bevæge sig af sig selv.
- Genindkobl frigørelsesmekanismen. Kontrollér motorledningerne, PE, sikkerhedsanordningerne og tilbehøret.
- Kontrollér indgangenes status og styreenhedens indlæring af enheder efter opstart. Motortypen og sikkerhedsindgangene skal være korrekt indstillet, før bevægelsesbanen indlæres.
- Hold øje med portfløjenes retning og rækkefølge under den første bevægelse. Stands straks ved forkert retning eller uventet bevægelse, afbryd strømmen, og ret tilslutningen. Fortsæt ikke ved at øge kraften.
- Indlær endepositionerne i henhold til den konkrete styreenhed. Afprøv derefter en hel cyklus, hastighedsnedsættelser, stop, frigørelse, hvert fotocellepar og sikkerhedskanten.
- Mål de effektive kræfter fagligt, og kontrollér beskyttelsen af farlige områder, før anlægget overdrages. Brugeren skal instrueres i betjening, manuel oplåsning og vedligeholdelse.
Anbring en læselig vejledning til manuel frigørelse af drevet permanent ved oplåsningsmekanismen. Overdrag først porten til brug, når hele anlægget, inklusive sikkerhedsanordningerne, er blevet testet med tilfredsstillende resultat.
Ved MC800 udføres først indlæring af BlueBUS- og STOP-enheder, derefter indlæring af portens bevægelsesbane og mekaniske stop. LFAB4000 er en elektromekanisk motor; vælg ikke hydraulisk drift. Ved én enhed skal motorens positioner for M2 indlæres.
Indstillinger, fjernbetjeninger og nulstilling
Kraft, hastighed, pause før automatisk lukning, delvis åbning og rækkefølgen for portfløjene indstilles på styreenheden, ikke på selve den underjordiske motor. Kontrollér igen, at kraften er sikker, og at sikkerhedsanordningerne fungerer, efter ændring af indstillingerne.
- Programmering af MC800 – funktioner og værdier
- Tilknytning af fjernbetjeninger afhængigt af modtageren
- LED- og lysindikeringer på MC800
Sletning af radiofjernbetjeninger og nulstilling af styreenheden er to forskellige handlinger. En nulstilling afhjælper ikke mekanisk modstand; når indstillingerne er slettet, skal systemet indlæres igen efter den relevante procedure. Vælg fremgangsmåde ud fra det konkrete styrekort og den monterede modtager.
Fejlfinding
| Symptom | Kontrollér |
|---|---|
| Portfløjen kan ikke skubbes manuelt | Oplåsning, hængslernes tilstand, armene, akselophænget og fremmedlegemer i boksen. Tving ikke en fastklemt port i gang. |
| Motoren kører, men portfløjen står stille | Indgreb af oplåsningsmekanismen og forbindelsen mellem armene. Afbryd strømforsyningen, før du udfører indgreb. |
| Forkert retning eller rækkefølge | Tilkobling af motorer og ledninger. Kontrollér OPEN/CLOSE og motor M2 ved én portfløj. |
| Porten stopper eller kører tilbage | Fri bevægelse, forhindringer, fotoceller, sikkerhedskant og styreenhedens LED-indikering. Sikkerhedstests; øg ikke kraften, før årsagen er afhjulpet. |
| Vand i boksen | Afløb, aflejringer, tilbageløb af vand og ledningernes tilstand. Tag anlægget ud af drift, hvis et kabel er beskadiget, eller der er trængt vand ind i en samling. |
| Fjernbetjeningen reagerer ikke | Batteriet i fjernbetjeningen, dens tilknytning, den monterede modtager og antennen; tilknytning af fjernbetjening. |
Vedligeholdelse
Udfør kontrol mindst hver 6. måned, og oftere ved intensiv brug eller ugunstige forhold. Afbryd strømforsyningen og backupforsyningen før rengøring og indgreb. Brug ikke en beskadiget port eller en port, der går trægt, før den er repareret.
- Rengør fundamentboksen og afløbet; fjern mudder, blade og fremmedlegemer.
- Kontrollér for korrosion, og kontrollér kabel, skruer, arme, hængsler og mekaniske stop.
- Smør de dertil beregnede bevægelige kontaktflader og forbindelsen mellem armene; kontrollér, at oplåsningen fungerer.
- Afprøv den manuelle bevægelse, en fuld automatisk cyklus og alle sikkerhedsanordninger efter vedligeholdelsen. Overlad faglig kontrol af kræfter og indstillinger til en tekniker.
Vejledende levetid
Levetiden påvirkes af den samlede belastning fra portfløjen og driftsforholdene. De følgende indeks gælder for de angivne kombinationer af længde og vægt; grænserne for brug. Grafen viser et vejledende antal cyklusser ved regelmæssig vedligeholdelse, ikke en garanti eller et antal år. Den vandrette akse viser summen af indeks i procent, og den lodrette akse viser antal cyklusser.
| Portfløjens vægt | 2,01–3 m | 3,01–4 m |
|---|---|---|
| Op til 150 kg | 10 % | 20 % |
| 151–350 kg | 20 % | 30 % |
| 351–550 kg | 30 % | 40 % |
| 551–650 kg | 40 % | 50 % |
| Yderligere påvirkning | Lægges til |
|---|---|
| Temperatur over 40 °C eller under 0 °C; luftfugtighed over 80 % | 15 % |
| Portfløj med massiv fyldning | 20 % |
| Vindudsat miljø | 15 % |
Eksempel: En portfløj på 3 m / 500 kg har et indeks på 30 %. I vindudsatte omgivelser lægges 15 % til, i alt 45 %. Andre relevante påvirkninger lægges også til. Denne beregning erstatter ikke en kontrol af portfløjens egnethed og sikkerhedskræfterne.
Tekniske data og mål
| Parameter | NICE LFAB4000 |
|---|---|
| Motorspænding | 230 V AC, 50/60 Hz |
| Styring af det nye anlæg | MC800; styreenhedens strømforsyning 230 V AC |
| Maksimalt strømforbrug / effekt | 1,5 A / 340 W |
| Maksimalt drejningsmoment | 500 Nm |
| Omdrejningstal uden belastning | 0,8 o/min |
| Vejledende åbning til 90° ved nominel bevægelse | Ca. 23 s; start og opbremsning forlænger tiden. |
| Cyklusser/time ved nominel belastning | 20 cyklusser/time |
| Almindelig åbningsvinkel | Op til 110°; med BMA1 op til 360° ved en portfløj på op til 3,5 m |
| Kapslingsklasse / temperatur | IP67 / −20 til +50 °C |
| Motorens forsyningskabel | 2 m; samlinger uden for fundamentboksen |
| Motorens egenvægt | 14,3 kg |
| Kondensator | Indbygget 7 µF |
| LFABBOX4 | Stålboks 14,4 kg; motor, boks og frigørelse er separate dele |
| Mål på samlingen med den aktuelle boks | 400 × 325 × 152 mm; kontrollér den faktisk leverede boks før støbning |
Spidseffektforbrug og maksimalt moment er ikke værdier for kontinuerlig belastning. Den faktiske bevægelsestid afhænger af vinklen, belastningen og styreenhedens indstillinger. Følg måltegningen for den konkrete boks ved planlægning af udgravningen og lågebladets højde.
