NICE TOO TOO3000 - separat motor til én fløj på 3 m/300 kg
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
På lager
1.358,91 kr. inkl. moms
| Vægt |
|---|
| 6,00 kg |
Beskrivelse af produktet NICE TOO TOO3000 - separat motor til én fløj på 3 m/300 kg
NICE TOO3000 er en selvstændig elektromekanisk drev til ét portblad op til 3 m og op til 300 kg. Motoren er 230 V AC; det er ikke en 24 V-variant. Den er irreversibelt og ved strømsvigt frigøres det med en nøgle. Styreenheden og sikkerhedsanordningerne vælges ud fra den samlede port.
| Hurtig navigation | |
|---|---|
| Valg | Styreenhed |
| Sæt | Montering |
| Mål C | Tilslutning |
| Test | Tilbehør |
| Frigørelse | Vedligeholdelse |
| Specifikationer | Manual |
| Tilbehør – klemmer og polaritet | Manual PDF |
Hvornår skal du vælge dette drev?
Grænserne på 3 m og 300 kg gælder for ét portblad, men de afgør ikke alene, om drevet er egnet. Det afhænger også af bevægelsesmodstanden, hængslets placering, portens fyldning, vinden og monteringsgeometrien.
Producenten angiver for 230 V-varianten højst 24 cyklusser i timen. Ved hyppigere brug skal hele porten vurderes, herunder om den er egnet til den pågældende driftsform.
Styreenhed til 230 V-motor
Den aktuelle MC800 med MCA5R30-kort styrer én eller to motorer. MC200 er det aktuelle valg til én motor. Til en port med to blade skal du derfor bruge en passende styreenhed til to motorer. I vores aktuelle TOO3000-sæt indgår MC800; kontrollér altid indholdet af det konkrete sæt før tilslutning.
Ved eksisterende installationer med en ældre styreenhed A60, A400, A6 eller A6F skal du bruge manualen til det faktisk installerede printkort. MC800 er den aktuelle erstatning for disse styreenheder. Manualen til styreenheden gælder for MC800/MCA5R30. Motorens spænding, styreenhedens netforsyning og tilbehørets lavspændingsudgang er separate kredsløb.
Billedet viser motorens og beslagenes grunddele. Kontrollér det leverede indhold før montering. Styreenhed og sikkerhedsanordninger vælges separat eller efter udstyret i det komplette sæt.

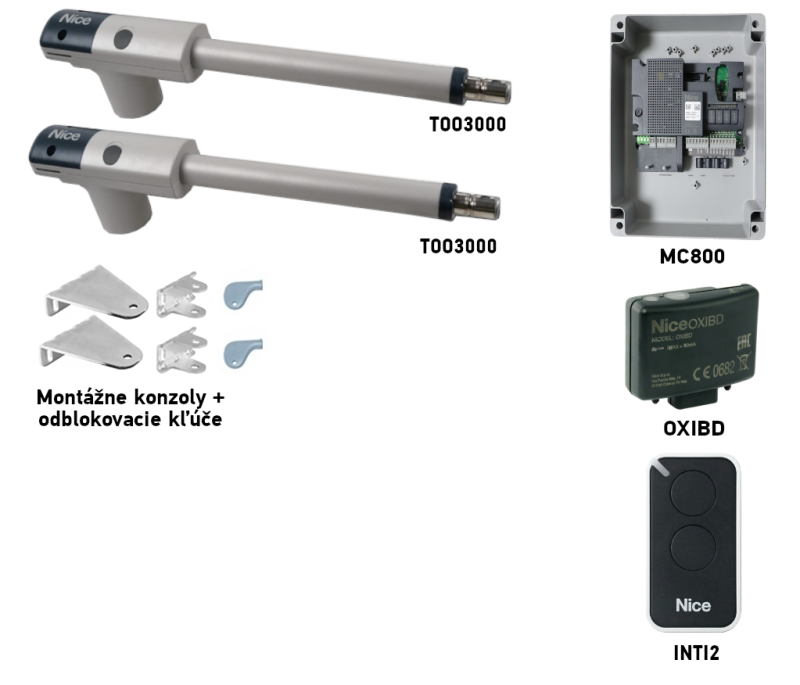

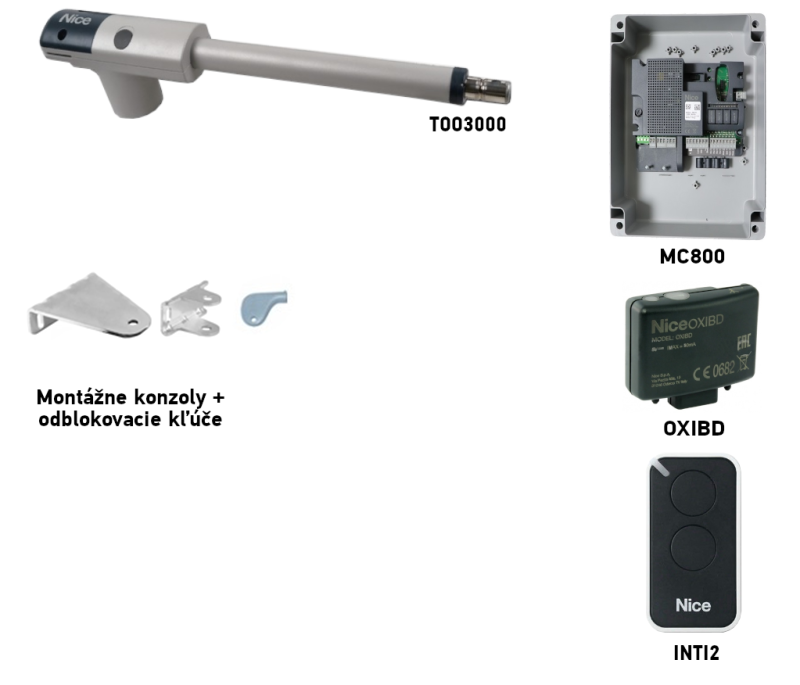

Sæt til ét eller to portblade
En enkelt motor er beregnet til ét portblad. Til en port med to blade kræves to drev. I siderne sammenlignes 230 V-sæt med MC800-styreenhed og forskelligt udstyr; i midten ses en separat alternativ 24 V-motor.
| Sæt til 1 portblad | Sæt til 2 portblade |
|---|---|
NICE TOO3000
MC800-styreenhed, Grundsæt Med fotoceller Med tilbehør | NICE TOO3000
MC800-styreenhed, Grundsæt Med fotoceller Med tilbehør |
Grænserne for længde og vægt vurderes for hvert portblad for sig sammen med monteringsgeometrien. Supplér grundsættet med de nødvendige sikkerhedsanordninger før brug; se afsnittet kompatibelt tilbehør.
Montering af beslag og lågefløjens geometri
Bestem beslagets, det bageste og det forreste beslags placering samt den ønskede åbningsvinkel, før du fastgør beslagene. Målene A/B på tegningen bestemmer bevægelsesforløbet og kræfterne. Stolpen og fastgørelsen skal kunne bære belastningen; hvis hængslets placering eller stolpens mål er anderledes, skal beslagene tilpasses eller erstattes med passende forlængede beslag, så den nødvendige geometri bevares. Profilens mål alene er ikke tilstrækkelige.
| Åbning | A | B |
|---|---|---|
| 90° | 95 mm | 270 mm |
| 90° | 195 mm | 200 mm |
| 110° | 150 mm | 150 mm |
Se målene for den konkrete model mål på TOO3000-monteringsbeslagene. Ved åbning udad kræves der som regel en anden eller forlænget montering; montøren skal kontrollere A, B igen, C og fri bevægelse langs hele banen.
Mål C, når porten er lukket
Mål afstanden, når lågefløjen er lukket C < 1 100 mm. Værdien skal være mindre end den angivne grænse og må hverken være lig med eller overstige den. Den valgte kombination af A/B skal også overholdes.
Fastgør det bageste beslag til den bærende konstruktion, og frigør, træk stemplet ud, og montér først det forreste beslag midlertidigt. Kontrollér hele den manuelle bevægelse, når motoren er justeret. Fastgør først beslagene endeligt derefter. I både åben og lukket position skal der være mekaniske portanslag; stemplets endestilling erstatter dem ikke.
Tilslutning af 230 V-motor
Tilslutningen skal udføres af en kvalificeret tekniker, mens strømforsyningen er afbrudt. Kablet føres gennem kabelgennemføringen og fastgøres med kabelklemmen; beskyttelseslederen PE tilsluttes motoren som vist på tegningen. Motorledningerne og den tilhørende kondensator tilsluttes i henhold til klemmerne på det konkrete styrekort og komponentens mærkeplade. Med MC800/MCA5R30 tilsluttes én motor til M2; ved to motorer tildeles M1/M2 efter bevægelsesrækkefølgen. Lavspændingsfotoceller må ikke tilsluttes motorklemmerne.
Se for MC800/MCA5R30 tilslutning af motorerne M1/M2 og kabelføring til styreenheden.
Test før første brug
Kontrollér, at porten kan bevæges frit manuelt, at fastgørelserne sidder godt fast, at begge portanslag fungerer, og at motoren kører i den rigtige retning. Ifølge NICE skal lågefløjen kunne bevæges manuelt i begge retninger med en kraft på højst 390 N, når drevet er frigjort. Test derefter i henhold til vejledningen til den monterede styreenhed fotoceller, STOP, styresignaler og reaktion på forhindringer. Til installationer med MC800 kræver producenten også sikkerhedskanter; fotoceller alene erstatter dem ikke. Motoren har ikke selv funktioner til programmering af radio eller indlæring af bevægelsesbanen; se for MC800 radiofjernbetjening og indlæring af lågefløjenes bevægelse.
Hvis den monterede styreenhed har en kraftregulator Force-F, skal den ikke indstilles til 100 % uden særlig grund. Hvis cirka 75 % ikke er tilstrækkeligt, skal du kontakte teknisk support. På den aktuelle MC800/MCA5R30 indstilles kraften efter vejledningen til dette styrekort; fremgangsmåden med trimmeren må ikke overføres til dette styrekort. Indstilling af kraften erstatter ikke måling og sikkerhedstest af hele porten.
Tilslutning af tilbehør til MC800 med MCA5R30-styrekort
Følgende tilslutning gælder for MC800/MCA5R30 i sæt med denne styreenhed. Tilbehørsklemmerne sidder på styreenheden, ikke på selve motoren. Brug det tilhørende diagram, hvis der anvendes en anden styreenhed. Afbryd strømforsyningen, før arbejdet påbegyndes.
| Tilbehør | Klemmer, strømforsyning og polaritet |
|---|---|
Hjælpestrømforsyning | På MCA5R30 er klemme 3 = 0 V (−) og klemme 4 = +24 V DC samt fælles referencepunkt for indgangene. Den samlede grænse for tilbehør med strømforsyning er 200 mA; kontrollér hvert produkts strømforbrug og tilladte spænding. |
EPM-relæfotoceller | Når Standby er slået fra, og fototest ikke er aktiveret, forsynes senderen TX og modtageren RX fra klemme 4 (+24 V DC) og klemme 3 (−). Spændingsfri kontakt C–NC på modtageren tilsluttes mellem 4 (fælles) og den relevante indgang 8/PHOTO, 9/PHOTO1 eller 10/PHOTO2. Kontakten har ingen +/−. AUX-indgangene skal indstilles til relæfotocelle-tilstand; i endestoptilstand har de en anden funktion. |
EPM med Standby aktiveret | Forsyn strøm i henhold til MCA5R30-diagrammet til både TX og RX mellem klemme 4 (+24 V DC) og klemme 5 (OutSTB, koblet returledning). På EPM-fotoceller er 1 = +, 2 = returledning. OutSTB er 24 V, maks. 4 W og slukkes i Standby; brug ikke klemme 5 som permanent minus. RX-kontakten C–NC tilsluttes mellem 4 og den relevante PHOTO-indgang. |
EPM med fototest | Tilslut i henhold til fototestdiagrammet TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Modtageren har permanent strømforsyning: RX 1 → 4 (+), RX 2 → 3 (−). RX-kontakten C–NC forbliver tilsluttet mellem 4 og den relevante PHOTO-indgang. Overbelast ikke OutSTB, og brug den ikke samtidig til en anden belastning; udfør indlæring og test af sikkerhedsfunktionen efter tilslutning. |
BlueBUS-fotoceller | Kompatible EPMB tilsluttes med to ledere til BlueBUS-klemme 6 og 7. + og − skelnes ikke. Indstil adressen, og start enhedssøgningen, når et element tilføjes eller fjernes. |
STOP- og styrekontakter | Spændingsfri indgang 12/STOP accepterer NO, NC eller 8,2 kΩ afhængigt af det tilsluttede element; tilstanden indlæres. 13/SbS, 14/OPEN og 15/CLOSE bruger en NO-kontakt mod klemme 4 (fælles). Sådanne kontakter har ingen +/−; tilfør ikke fremmed spænding til indgangene. Det gælder også for relæet til en nøglekontakt eller ekstern modtager. |
ELAC-signallampe | NICE ELAC tilsluttes til udgangen FLASH beregnet til en separat blinkende lampe: koblet 120/250 V AC, maks. 21 W. Det er en netspændingsudgang; den har ingen +/−. Den må ikke forveksles med 24 V-tilbehørsklemmerne. |
Elektrisk lås | Klemmerne 1–2 / EL: 12 V AC, maks. 15 VA. Vekselstrømsudgangen har ingen +/−; kontrollér låsens specifikationer. |
Radiomodtager | OXIBD monteres i stikket SM; brug ikke strømforsyningsklemmerne 3/4 eller BlueBUS til dette. Antennen tilsluttes efter modtagerens anvisninger, ikke efter motorens klemmer. |
Hvis AUX-indgangene 8–11 bruges til endestop, adskiller deres funktion sig fra PHOTO-indgangenes. Gentag den relevante indlæring, og afprøv portens stop og reaktion, når fotoceller eller tilslutninger ændres. Den detaljerede fremgangsmåde findes i vejledningen til MC800-styreenheden.
Relæfotoceller i Standby-tilstand
Relæfotoceller med fototest
Kompatibelt tilbehør
Tilbehør tilsluttes den valgte styreenhed, ikke direkte til motorhuset. Valget af fotoceller, radio, signallampe og lås afhænger af udgangene og stikkene på det faktisk monterede kort.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styrer én eller to 230 V-motorer. Vælg den efter antallet af portfløje og portens udstyr. | MC800/MCA5R30 til én eller to motorer; MC200 til én motor. |
| Signallampe | Blinker for at advare om, at porten er i bevægelse. Vælg strømforsyning efter udgangen på den monterede styreenhed. | ELAC til 230 V FLASH-udgang på MC800; kontrollér udgangen og den tilladte effekt på MC200. |
| Fotoceller | Beskytter området omkring porten. MC800/MCA5R30 understøtter relækontakt samt BlueBUS, MC200 har en relæbaseret PHOTO-indgang; fastlæg strømforsyning, adressering og reaktion efter det valgte kort. Typerne til højre er alternativer afhængigt af tilslutningen. |
|
| Sikkerhedskanter | Er nødvendige sammen med fotoceller ved brug af MC800. Vælg kanttype og tilslutningsmetode efter STOP-indgangen på det monterede styrekort. | Trykfølsomme hindringssensorer; se for MC800/MCA5R30 STOP-tilslutning. |
| Fjernbetjening | Fjernstyring. Vælg kodning efter den faktisk monterede radiomodtager; samme frekvens er ikke i sig selv tilstrækkelig. Se for MC800 modtager og fjernbetjeninger. | |
| Modtager | Radiomodtager og øvrige grænseflader hører til en bestemt styreenhed. SM-indstiksmodulet bruges sammen med MC800; kontrollér MC200's egen radio og tilslutningsmuligheder. |
|
| Antenne | Forbedrer modtagerens rækkevidde; tilslutningen afhænger af det monterede radiomodul. | |
| Tastatur | Adgang med kode. EDSWG kræver en egnet radiomodtager; BlueBUS EDSB er beregnet til MC800 med denne grænseflade, ikke automatisk til MC200. | |
| Nøglekontakt | Nøglebetjening fra et fast sted; tilslut kontakten til en egnet styreindgang på styreenheden. | |
| Kortlæsere | Adgang med kort eller nøglebrik. ETPB bruger BlueBUS på MC800; tilslut ikke denne type direkte til MC200. |
|
| Elektriske låse | Låsen hjælper med at holde portfløjen lukket, især ved en længere portfløj. PLA10/PLA11 er tilbehør; kontrollér strømforsyning og timing i forhold til styringen og den konkrete port. Se for MC800 EL-udgang. |
|
Manuel oplåsning ved strømsvigt
Åbn gummidækslet, indsæt den medfølgende nøgle, og drej den 90° med uret. Derefter kan porten flyttes manuelt. For at låse porten igen skal portfløjen placeres cirka halvt åben, og nøglen drejes 90° mod uret. Kontrollér, at porten er låst, før motoren sættes i gang.
Vedligeholdelse og sikkerhed
Få motoren og porten kontrolleret senest seks måneder efter idriftsættelsen. Med strømmen afbrudt kontrollerer teknikeren beslag, skruer, korrosion, bevægelige dele, stoppere og sikkerhedsanordninger og udfører derefter en funktionstest. Brug ikke porten, hvis den er beskadiget eller yder usædvanlig modstand.
Motorens tekniske specifikationer
| Parameter | Værdi |
|---|---|
| Motormodel | TOO3000 |
| Motorspænding | 230 V AC / 50 Hz |
| Maksimal længde på én portfløj | 3 m |
| Maksimal vægt på én portfløj | 300 kg |
| Nominelt / maksimalt effektforbrug | 250 / 340 W |
| Nominel / maksimal strøm | 1,1 / 1,5 A |
| Nominel / maksimal kraft | 300 / 2 000 N |
| Kørehastighed | 0,016 m/s |
| Stempelvandring | 400 mm |
| Driftsgrænse | 24 cyklusser/h |
| Kapslingsklasse | IP54 |
| Driftstemperatur | −20 til +50 °C |
| Vægt af selve motoren | 6 kg |

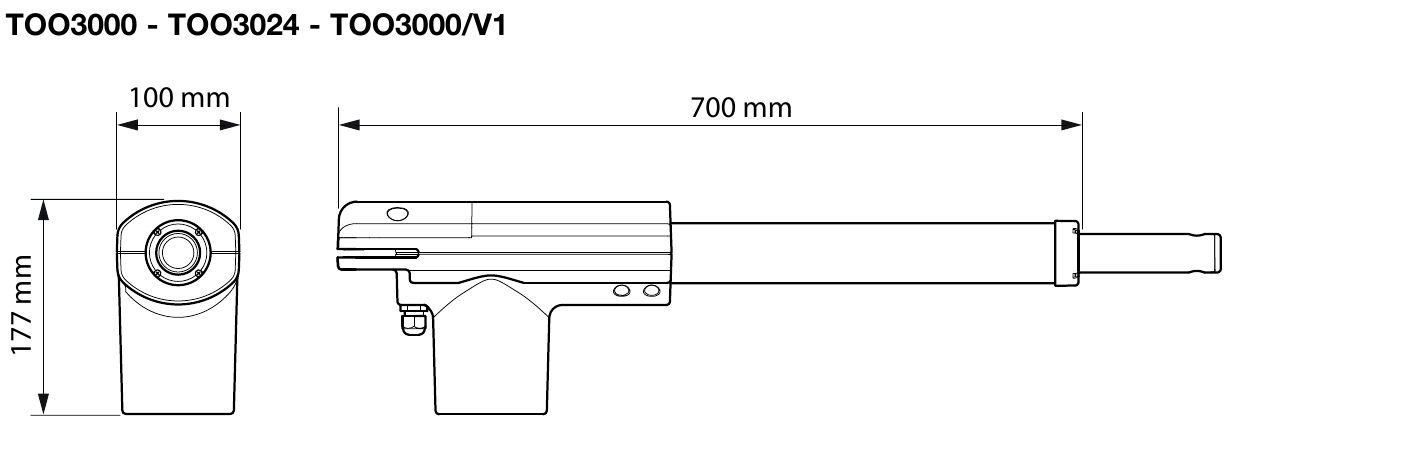

| Motorens mål | 700 × 100 × 177 mm |
Oplysningerne 340 W og 2 000 N er maksimale, ikke nominelle. Vægten på 6 kg gælder selve motoren; vægten af den leverede pakke kan variere.
