Beskrivelse af produktet NICE TOO TOO4500 – enkeltstående motor til én portfløj på 4,5 m/250 kg
NICE TOO4500 er en selvstændig elektromekanisk motor til én portfløj op til 4,5 m og op til 250 kg. Motoren er 230 V AC; det er ikke en 24 V-variant. Den er ikke-selvlåsende og kan ved strømsvigt frikobles med en nøgle. Styreenheden og sikkerhedsanordningerne vælges ud fra den samlede port.
| Hurtig navigation | |
|---|---|
| Valg | Styreenhed |
| Sæt | Montering |
| Mål C | Tilslutning |
| Test | Tilbehør |
| Frikobling | Vedligeholdelse |
| Specifikationer | Manual |
| Tilbehør – klemmer og polaritet | Manual i PDF |
Hvornår skal denne motor vælges?
Grænserne på 4,5 m og 250 kg gælder for én portfløj, men afgør ikke i sig selv, om motoren er egnet. Også portens bevægelsesmodstand, hængslernes placering, fyldning, vind og monteringsgeometri spiller ind.
For 230 V-varianten angiver producenten højst 24 cyklusser i timen. Ved hyppigere brug skal hele porten vurderes, og det skal kontrolleres, om motoren egner sig til driftsmønstret.
Styreenhed til 230 V-motor
Den aktuelle MC800 med MCA5R30-kort styrer én eller to motorer. MC200 er det aktuelle valg til én motor. Til en port med to fløje skal du derfor bruge en passende styreenhed til to motorer. I vores aktuelle sæt til TOO4500 indgår MC800; kontrollér altid indholdet af det konkrete sæt før tilslutning.
Ved eksisterende installationer med en ældre styreenhed A60, A400, A6 eller A6F skal du bruge vejledningen til det kort, der faktisk er monteret. MC800 er den aktuelle erstatning for disse styreenheder. Vejledningen til den gælder for MC800/MCA5R30. Motorspænding, netforsyning til styreenheden og lavspændingsudgangen til tilbehør er separate kredsløb.

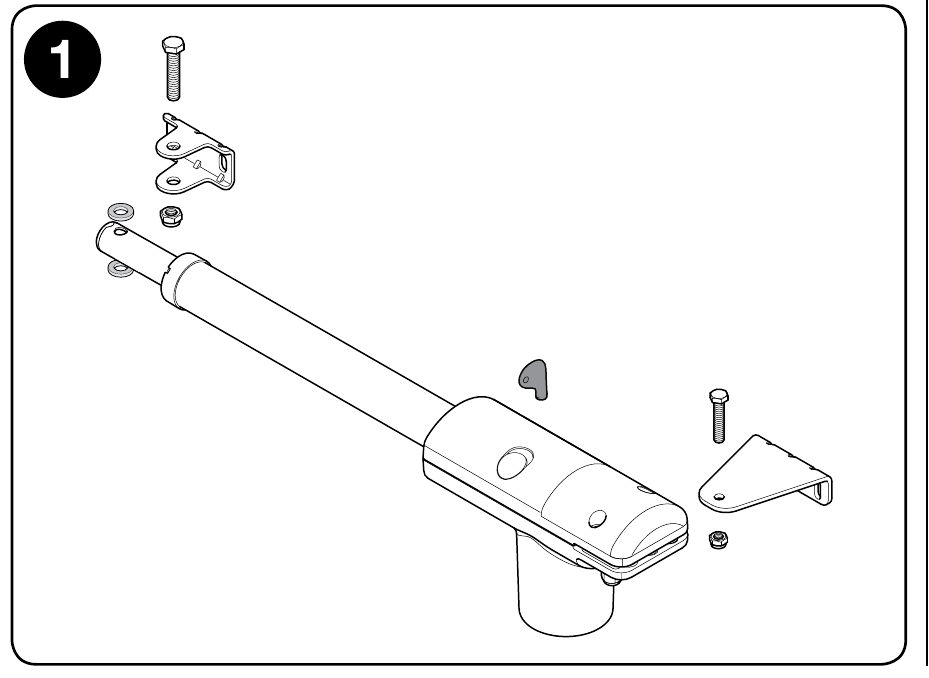

Billedet viser motorens og beslagenes grundlæggende dele. Kontrollér den leverede emballage før montering. Styreenhed og sikkerhedsanordninger vælges separat eller efter udstyret i det komplette sæt.
Sæt til én eller to portfløje

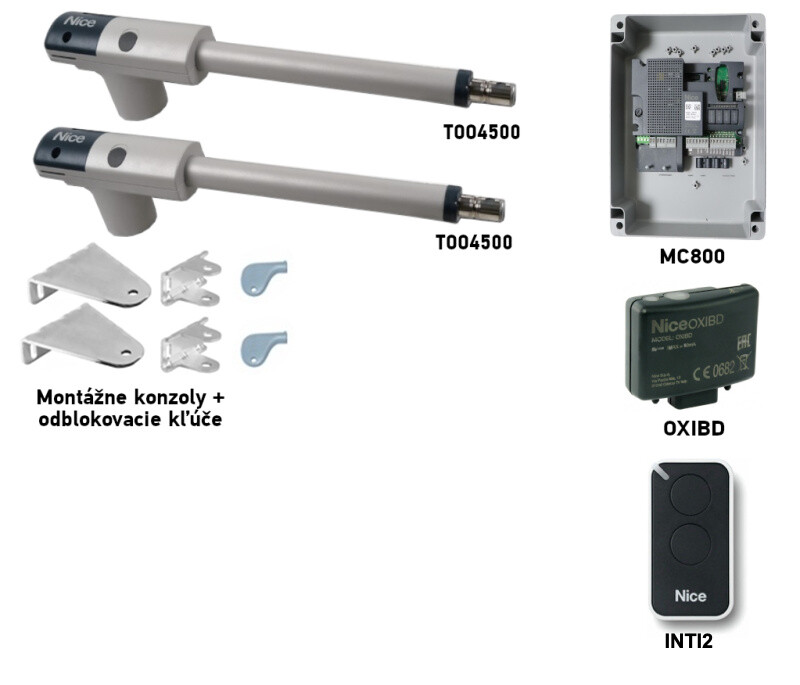

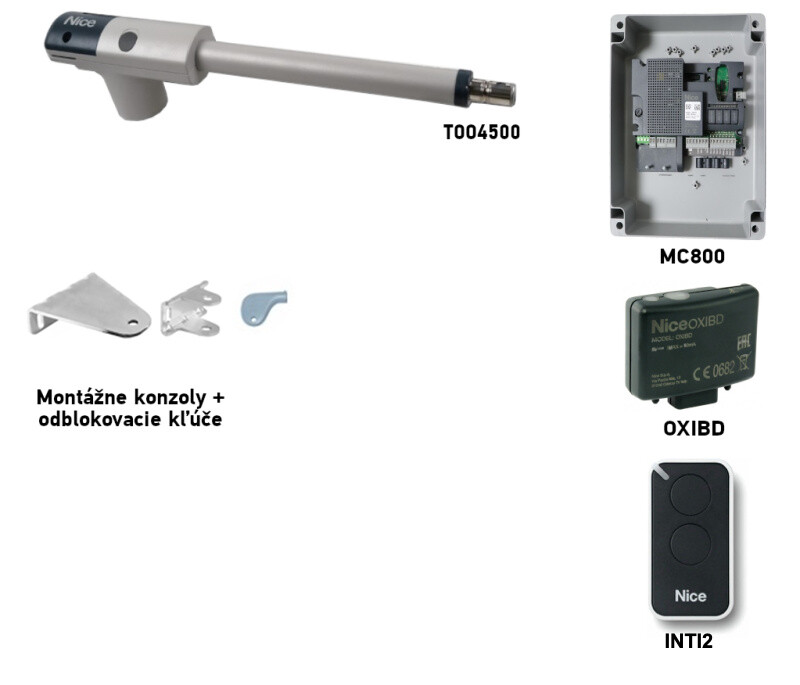

En separat motor er beregnet til én portfløj. Til en dobbeltfløjet port skal der bruges to motorer. På siderne kan du sammenligne 230 V-sæt med MC800-styreenhed og forskelligt udstyr; i midten ses en separat alternativmotor på 24 V.
| Sæt til 1 portfløj | Sæt til 2 portfløje |
|---|---|
NICE TOO4500
Styreenhed MC800, Grundsæt Med fotoceller Med tilbehør | NICE TOO4500
Styreenhed MC800, Grundsæt Med fotoceller Med tilbehør |
Grænserne for længde og vægt vurderes for hver portfløj for sig sammen med monteringsgeometrien. Supplér grundsættet med de nødvendige sikkerhedsanordninger før brug; du finder oplysninger om valg og tilslutning i afsnittet kompatibelt tilbehør.
Montering af beslag og portfløjens geometri

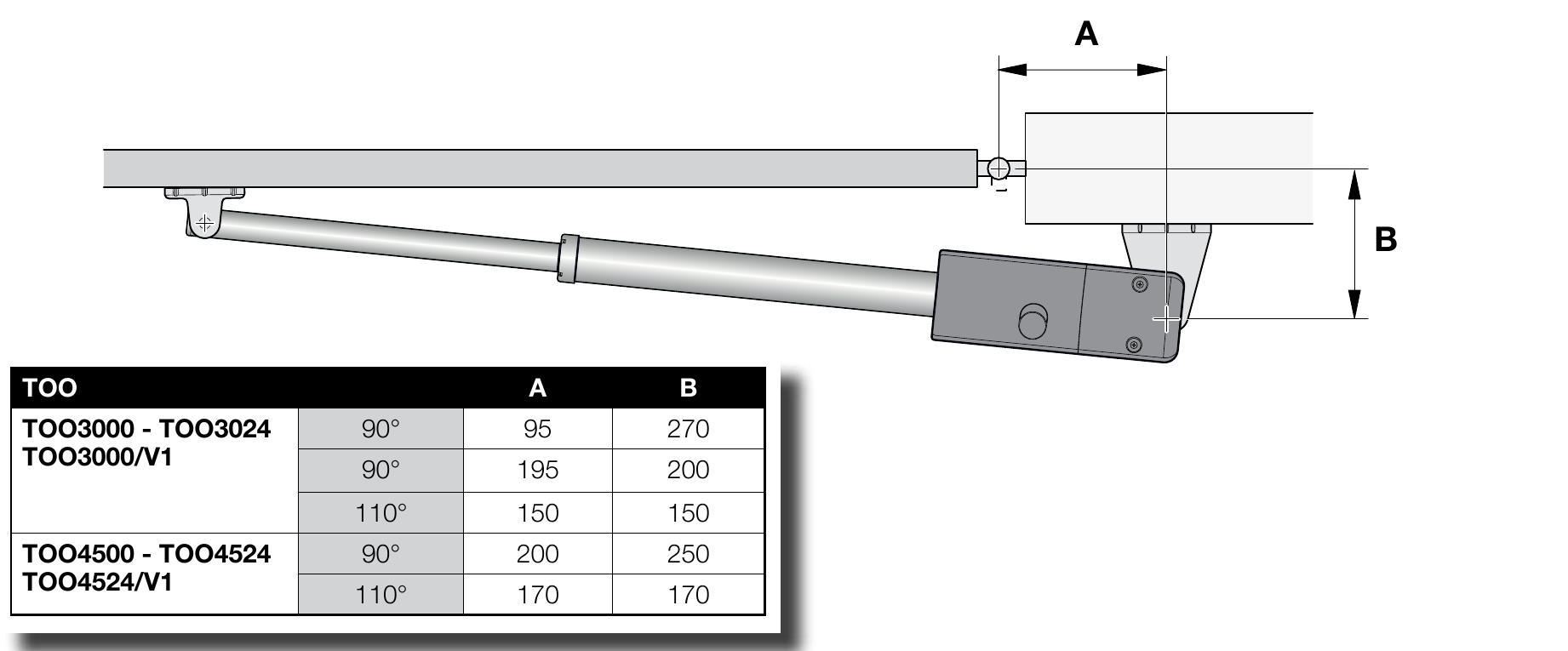

Fastlæg hængslets og det bageste og forreste beslags placering samt den ønskede åbningsvinkel, før du forankrer beslagene. Målene A/B på tegningen bestemmer bevægelsesforløbet og kræfterne. Stolpen og forankringen skal kunne bære belastningen; hvis hængslet placeres anderledes, eller stolpen har andre mål, skal beslagene tilpasses eller udskiftes med passende forlængede beslag, så den nødvendige geometri bevares. Profilens mål alene er ingen garanti for det.
| Åbning | A | B |
|---|---|---|
| 90° | 200 mm | 250 mm |
| 110° | 170 mm | 170 mm |
Se mål på forankringsbeslag til TOO4500. Ved udadgående åbning kræves der som regel et andet eller forlænget beslag; montøren skal kontrollere A, B igen, C og sikre fri bevægelse gennem hele bevægelsesbanen.

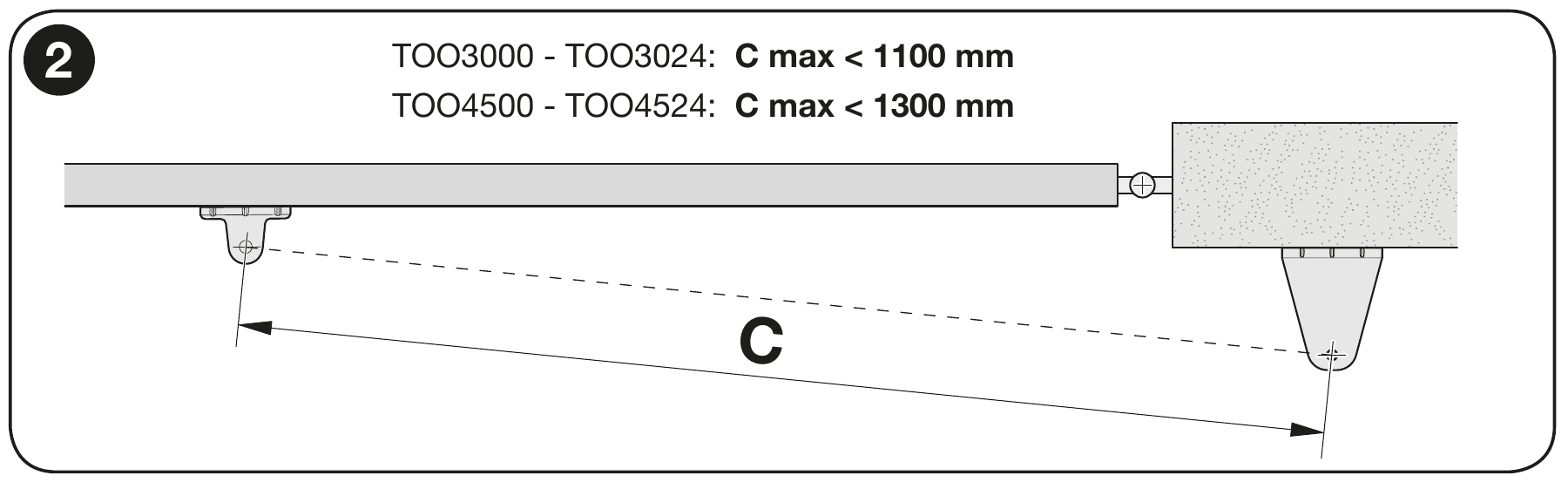

Mål C, når porten er lukket
Mål afstanden, når portfløjen er lukket C < 1 300 mm. Værdien skal være mindre end den angivne grænse; den må hverken være lig med eller overstige den. Den valgte kombination af A/B skal også overholdes.

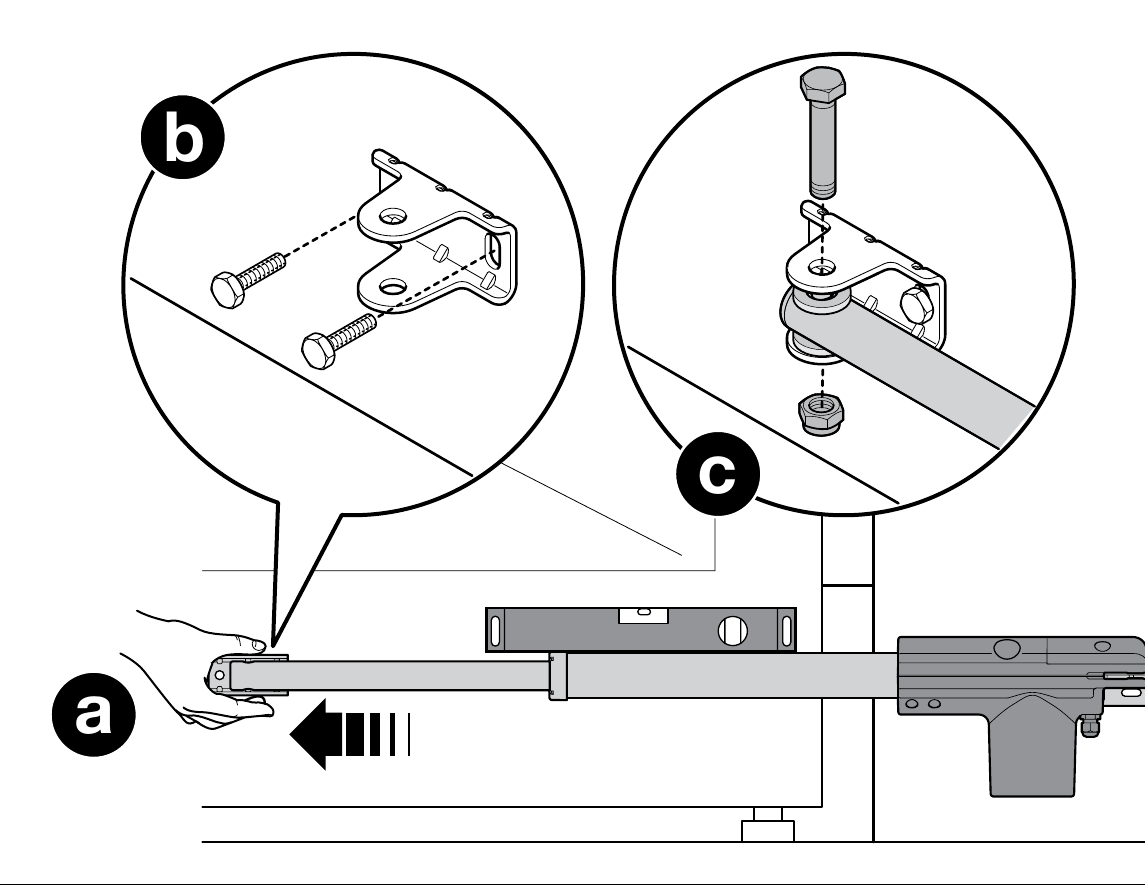

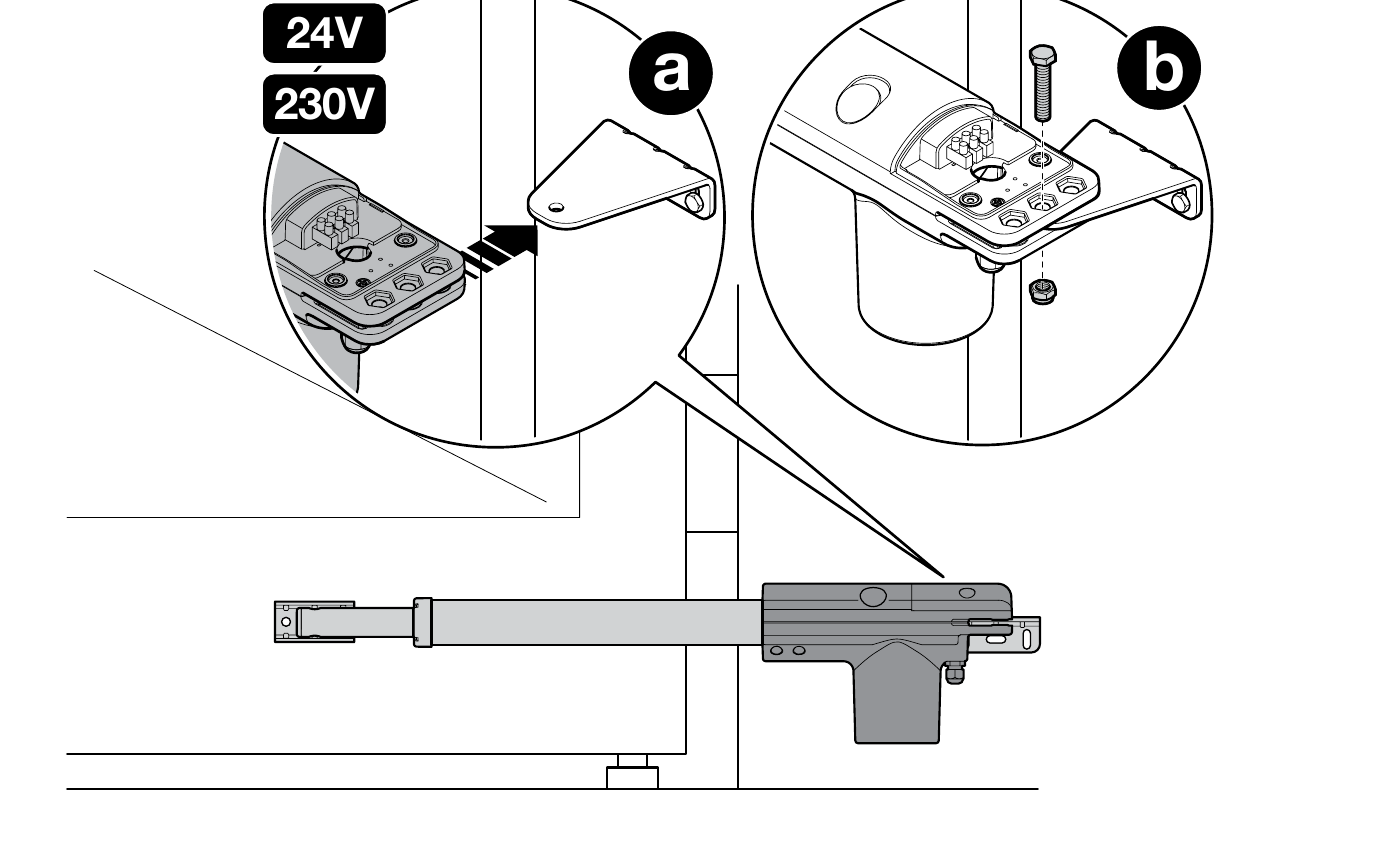

Fastgør det bageste beslag til den bærende konstruktion, og frigør motoren, kør stempelstangen ud, og montér først det forreste beslag midlertidigt. Når motoren er justeret, skal du kontrollere hele bevægelsen manuelt. Fastgør først beslagene endeligt bagefter. Der skal være mekaniske portstopi både åben og lukket position; stempelstangens endestop erstatter dem ikke.
Tilslutning af 230 V-motor

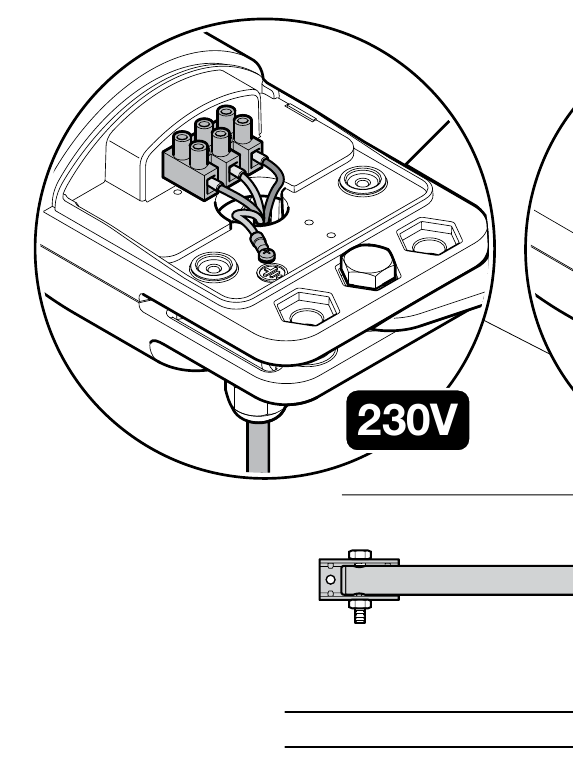

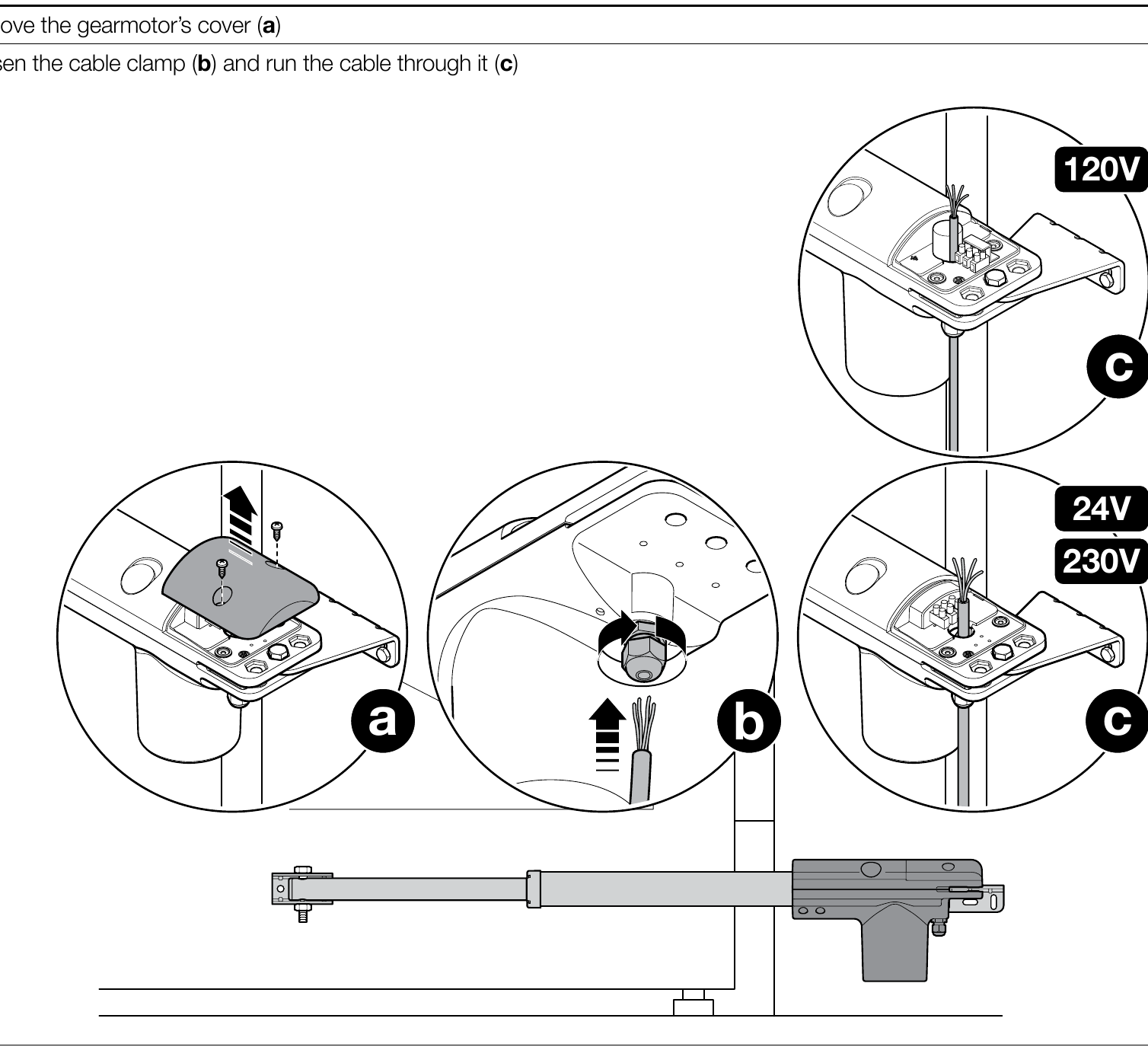

Tilslutningen skal udføres af en kvalificeret tekniker, mens strømforsyningen er afbrudt. Kablet føres gennem en forskruning og en kabelklemme; beskyttelseslederen PE tilsluttes motoren som vist på tegningen. Motorledningerne og den tilhørende kondensator tilsluttes i henhold til klemmerne på det pågældende styrekort og komponentens mærkat. Ved MC800/MCA5R30 tilsluttes én motor til M2; ved to motorer tildeles M1/M2 efter bevægelsesrækkefølgen. Lavspændingsfotoceller må ikke tilsluttes motorklemmerne.
Se tilslutning af motorer M1/M2 og kabelføring til styreenheden.
Test før første brug

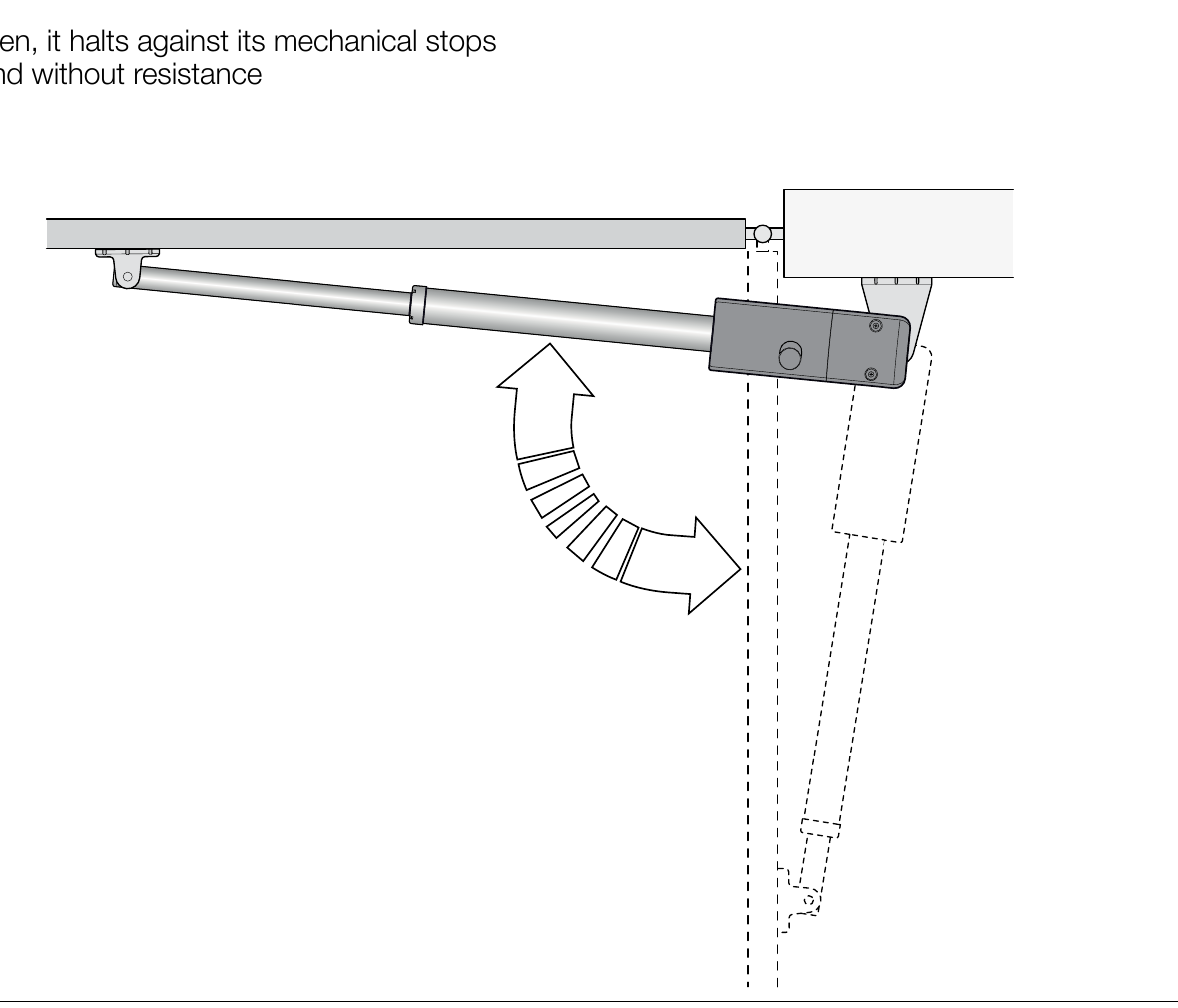

Kontrollér, at porten bevæger sig frit manuelt, at beslagene sidder fast, at begge stop er på plads, og at motoren kører i den rigtige retning. Ifølge NICE skal portfløjen kunne bevæges manuelt i begge retninger med en kraft på højst 390 N, når drevet er frigjort. Test derefter følgende i henhold til vejledningen til den monterede styreenhed: fotoceller, STOP, betjeningssignaler og reaktionen på en forhindring. Med en MC800-installation kræver producenten også sikkerhedskanter; fotoceller alene erstatter dem ikke. Motoren har ikke selv radioindlæring eller indlæring af bevægelsesbanen; se ved MC800 radiofjernbetjening og indlæring af portfløjenes bevægelse.

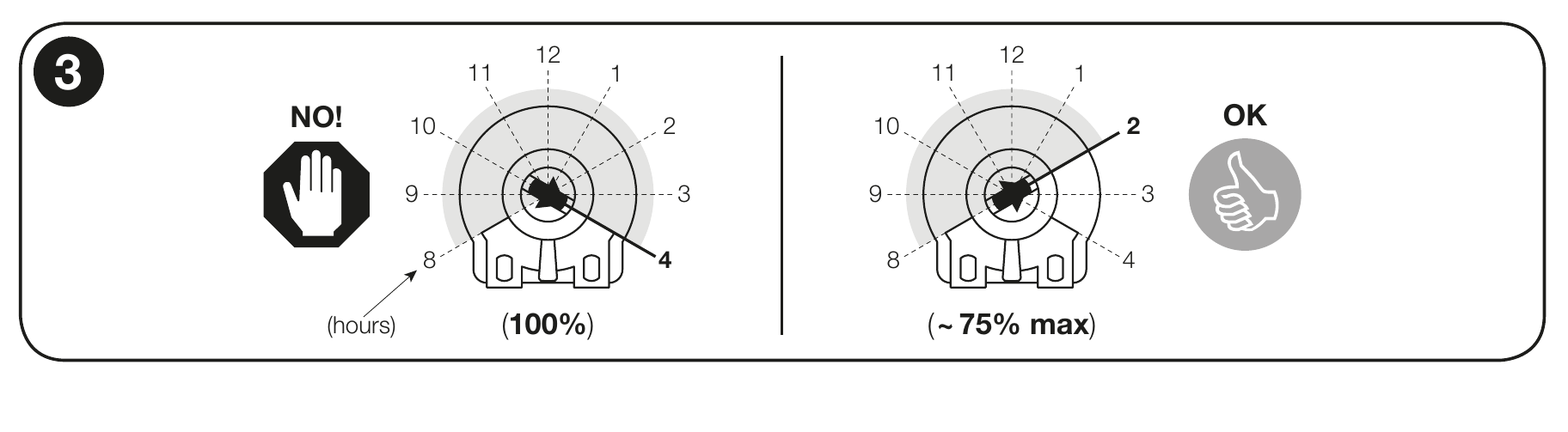

Hvis den monterede styreenhed har en kraftregulator Force-F, må den ikke indstilles til 100 % uden særlig grund. Hvis ca. 75 % ikke er tilstrækkeligt, skal du kontakte teknisk support. På den aktuelle MC800/MCA5R30 indstilles kraften i henhold til vejledningen til dette styrekort; fremgangsmåden med trimmer må ikke overføres til dette styrekort. Indstilling af kraft erstatter ikke måling og sikkerhedstest af hele porten.
Tilslutning af tilbehør til MC800 med MCA5R30-styrekort
Følgende tilslutning gælder for MC800/MCA5R30 i sæt med denne styreenhed. Tilbehørsklemmerne sidder på styreenheden, ikke på selve motoren. Brug det tilhørende diagram, hvis der anvendes en anden styreenhed. Afbryd netspændingen før arbejdet påbegyndes.
| Tilbehør | Klemmer, strømforsyning og polaritet |
|---|---|
Hjælpeforsyning | På MCA5R30 er klemme 3 = 0 V (−) og klemme 4 = +24 V DC samt fællespunkt for indgangene. Den samlede grænse for tilbehør med strømforsyning er 200 mA; kontrollér strømforbruget og den tilladte spænding for hvert produkt. |
EPM-fotoceller med relæ | Når Standby er slået fra, og fototest ikke bruges, strømforsynes senderen TX og modtageren RX fra klemme 4 (+24 V DC) og klemme 3 (−). Potentialfri kontakt C–NC på modtageren forbindes mellem 4 (fælles) og den relevante indgang 8/PHOTO, 9/PHOTO1 eller 10/PHOTO2. Kontakten har ingen +/−-polaritet. AUX-indgangene skal indstilles til relæfotocelletilstand; i endestopstilstand har de en anden funktion. |
EPM med Standby aktiveret | Følg MCA5R30-diagrammet, og forsyn både TX og RX mellem klemme 4 (+24 V DC) og klemme 5 (OutSTB, koblet returledning). På EPM-fotocellerne er 1 = +, 2 = returledning. OutSTB er 24 V, maks. 4 W og slukker i Standby; brug ikke klemme 5 som permanent minus. RX-kontakten C–NC forbindes mellem 4 og den relevante PHOTO-indgang. |
EPM med fototest | Følg fototestdiagrammet, og forbind TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Modtageren forsynes konstant: RX 1 → 4 (+), RX 2 → 3 (−). RX-kontakten C–NC forbliver mellem 4 og den relevante PHOTO-indgang. Overbelast ikke OutSTB, og brug den ikke samtidig til en anden belastning; udfør indlæring og afprøv sikkerhedsfunktionen efter tilslutning. |
BlueBUS-fotoceller | Tilslut kompatible EPMB med to ledere til BlueBUS-klemme 6 og 7. + og − skal ikke skelnes. Indstil adressen, og start enhedssøgningen, når et element tilføjes eller fjernes. |
STOP- og styrekontakter | Spændingsfri indgang 12/STOP accepterer NO, NC eller 8,2 kΩ afhængigt af den tilsluttede enhed; tilstanden indlæres. 13/SbS, 14/OPEN og 15/CLOSE bruger en NO-kontakt mod klemme 4 (fælles). Sådanne kontakter har ingen +/−-polaritet; tilfør ikke ekstern spænding til indgangene. Det gælder også relæet i en nøglekontakt eller ekstern modtager. |
ELAC-advarselslampe | NICE ELAC tilsluttes udgangen FLASH beregnet til en selvblinkende lampe: koblet 120/250 V AC, maks. 21 W. Det er en netspændingsudgang; den har ingen +/−-polaritet. Den må ikke forveksles med 24 V-klemmerne til tilbehør. |
Elektrisk lås | Klemmerne 1–2 / EL: 12 V AC, maks. 15 VA. Vekselstrømsudgangen har ingen +/−-polaritet; kontrollér låsens specifikationer. |
Radiomodtager | OXIBD monteres i stikket SM; brug ikke strømforsyningsklemmerne 3/4 eller BlueBUS til den. Antennen tilsluttes efter modtagerens anvisninger, ikke efter motorens klemmer. |
Hvis AUX-indgangene 8–11 bruges til endestop, adskiller deres funktion sig fra PHOTO-indgangenes. Gentag den relevante indlæring, hvis fotocellerne eller tilslutningen ændres, og afprøv portens stop og reaktion. Den detaljerede fremgangsmåde findes i vejledningen til MC800-styreenheden.
Relæfotoceller i Standby-tilstand
Relæfotoceller med fototest
Kompatibelt tilbehør
Tilbehøret tilsluttes den valgte styreenhed, ikke direkte til motorhuset. Valget af fotoceller, radio, advarselslampe og lås afhænger af udgangene og stikkene på det faktisk monterede printkort.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styrer én eller to 230 V-motorer. Vælg den efter antallet af portfløje og portens udstyr. | MC800/MCA5R30 til én eller to motorer; MC200 til én motor. |
| Advarselslampe | Advarer om portens bevægelse ved at blinke. Vælg strømforsyning efter udgangen på den monterede styreenhed. | ELAC til 230 V FLASH-udgangen på MC800; kontrollér MC200's udgang og tilladte effektforbrug. |
| Fotoceller | Beskytter området omkring porten. MC800/MCA5R30 understøtter relækontakt samt BlueBUS, MC200 har en relæbaseret PHOTO-indgang; fastlæg strømforsyning, adressering og reaktion ud fra det valgte printkort. Typerne til højre er alternativer, afhængigt af tilslutningen. |
|
| Sikkerhedskanter | Skal bruges sammen med fotoceller ved installation med MC800. Vælg kanttype og tilslutningsmetode efter STOP-indgangen på det monterede styrekort. | Trykfølsomme hindringssensorer; se for MC800/MCA5R30 STOP-tilslutning. |
| Fjernbetjening | Fjernbetjening. Vælg kodning efter den faktisk monterede radiomodtager; samme frekvens er ikke nok i sig selv. Se for MC800 modtager og fjernbetjeninger. | |
| Modtager | Radiomodtager og øvrige grænseflader hører til en bestemt styreenhed. SM-stikmodulet bruges sammen med MC800; kontrollér radiofunktion og tilslutningsmuligheder for MC200 separat. |
|
| Antenne | Forbedrer modtagerens rækkevidde; tilslutningen afhænger af det monterede radiomodul. | |
| Tastatur | Adgang med kode. EDSWG kræver en egnet radiomodtager; BlueBUS EDSB er beregnet til MC800 med denne grænseflade, ikke automatisk til MC200. | |
| Nøglekontakt | Styring med nøgle fra et fast sted; tilslut kontakten til en egnet styreindgang på styreenheden. | |
| Kortlæsere | Adgang med kort eller nøglebrik. ETPB bruger BlueBUS MC800; denne type må ikke tilsluttes direkte til MC200. |
|
| Elektriske låse | Låsen hjælper med at holde portbladet lukket, især hvis det er langt. PLA10/PLA11 er ekstraudstyr; kontrollér strømforsyning og tidsindstilling i forhold til styreenheden og den konkrete port. For MC800, se EL-udgang. |
|

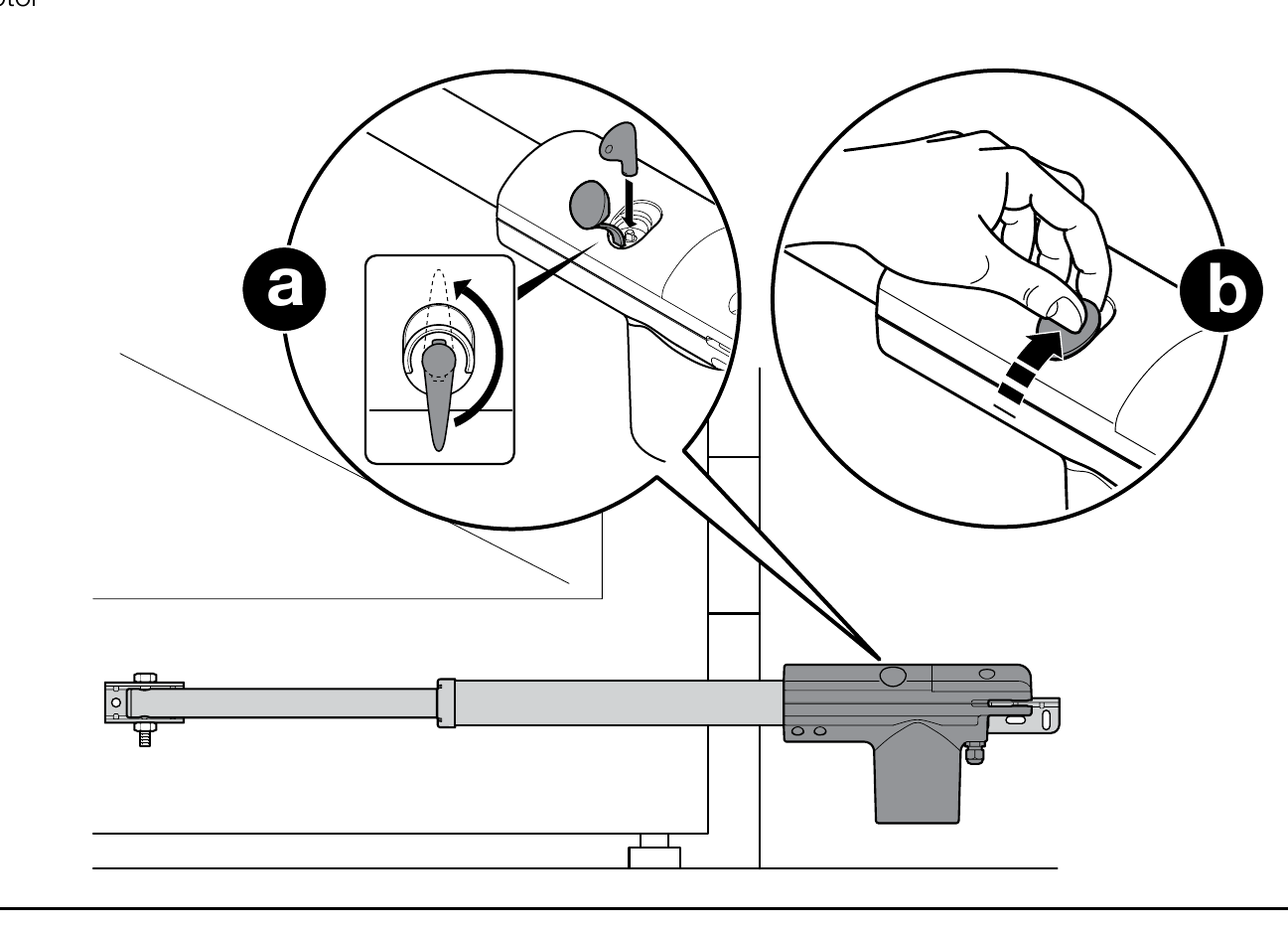

Manuel oplåsning ved strømsvigt
Åbn gummidækslet, sæt den medfølgende nøgle i, og drej den 90° med uret. Derefter kan porten flyttes manuelt. For at låse igen skal portbladet sættes cirka halvvejs åbent, og nøglen drejes 90° mod uret. Kontrollér, at porten er låst, før motoren aktiveres.
Vedligeholdelse og sikkerhed
Få motoren og porten kontrolleret senest seks måneder efter idriftsættelsen. Med strømmen afbrudt kontrollerer teknikeren beslag, skruer, korrosion, bevægelige dele, stop og sikkerhedsudstyr; derefter udføres en funktionstest. Brug ikke porten, hvis den er beskadiget eller møder usædvanlig modstand.
Motorens tekniske specifikationer
| Parameter | Værdi |
|---|---|
| Motormodel | TOO4500 |
| Motorspænding | 230 V AC / 50 Hz |
| Maksimal længde på ét portblad | 4,5 m |
| Maksimal vægt på ét portblad | 250 kg |
| Nominelt / maksimalt effektforbrug | 250 / 340 W |
| Nominel / maksimal strøm | 1,1 / 1,5 A |
| Nominel / maksimal kraft | 300 / 2 000 N |
| Kørehastighed | 0,016 m/s |
| Stempelvandring | 500 mm |
| Driftsgrænse | 24 cyklusser/h |
| Kapslingsklasse | IP54 |
| Driftstemperatur | −20 til +50 °C |
| Motorens egenvægt | 6 kg |

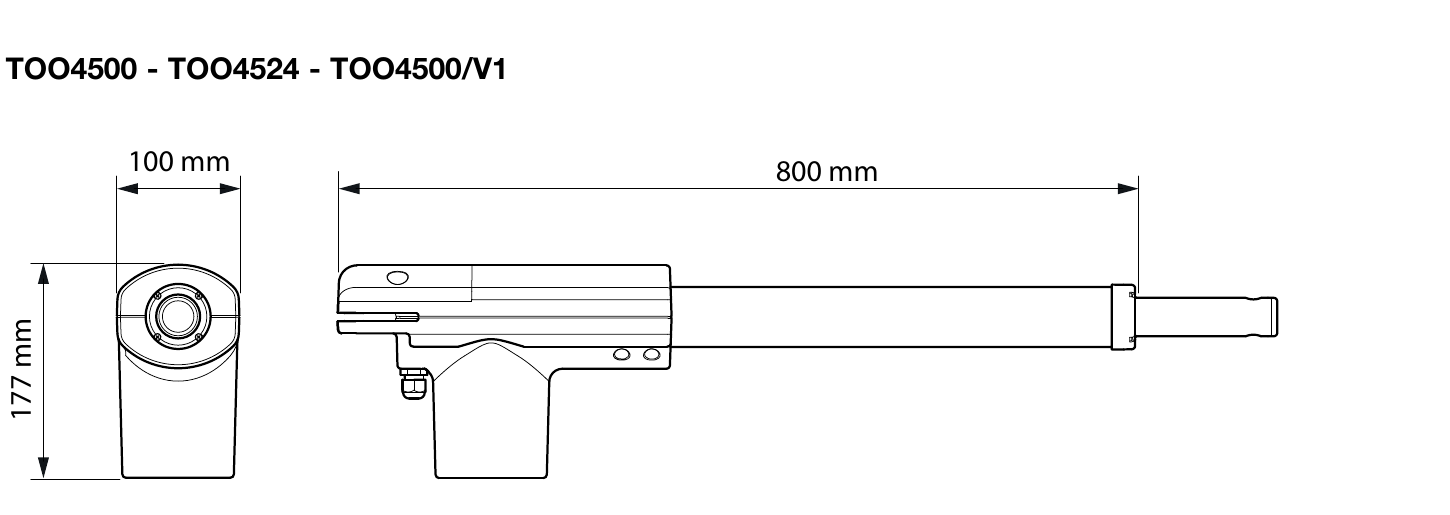

| Motorens mål | 800 × 100 × 177 mm |
Oplysningerne 340 W og 2 000 N er maksimale, ikke nominelle. Vægten på 6 kg gælder selve motoren; vægten af den leverede pakke kan være anderledes.
