NICE Toona 5016P – separat motor til svinglåger med låger på op til 5 m/800 kg, til større belastning
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
3.985,74 kr. inkl. moms
| Vægt |
|---|
| 11 kg |
Beskrivelse af produktet NICE Toona 5016P – separat motor til svinglåger med låger på op til 5 m/800 kg, til større belastning
NICE Toona TO5016P er en separat motor 230 V AC til én portfløj.
Anvendelsesbegrænsninger: 5 m og 800 kg er ikke tilladt samtidig. Ved 5 m tillader grafen cirka 250 kg, og 800 kg cirka op til 1,8 m. Vælg den egnede model ud fra TO5016P-kurven for både længden og vægten af den konkrete portfløj.
En separat motor kræver en egnet styreenhed. Aktuel MC800/MCA5R30 er valget til én eller to motorer; MC200 kan fås til én motor. Følg vejledningen til det faktisk monterede styrekort i ældre sæt.
| Hurtig navigation | |
|---|---|
| Tilbehør | Begrænsninger |
| Levetid | Montering |
| Tilslutning | Frigørelse |
| Specifikationer | Vedligeholdelse |
| Tilbehør – klemmer og polaritet | Manual PDF |
- Selvlåsende
- 230V
- Langsom
- Med mekanisk endestop og mikrokontakt; kontrollér endestoppenes placering på den leverede enhed.
- Til større belastning – 3200N
Anvendelsesområde
Producentens graf for TO5016P: Aflæs den tilladte kombination af længde og vægt for én portfløj på kurven mærket TO5016P.
Levetid og belastning
For TO5016P angiver NICE's tillæg et vejledende interval på 50 000 til 150 000 arbejdscyklusser. Den faktiske levetid afhænger af portfløjens længde og vægt, bevægelsesmodstanden, vinden, temperaturen og vedligeholdelsen. Det konkrete antal cyklusser inden for dette interval kan hverken fastslås eller garanteres.
Kompatible styreenheder
Aktuelle modeller i sortimentet
- NICE MC800 – aktuel model til én eller to 230 V-motorer.
- NICE MC200 – aktuel model til én 230 V-motor.
Ældre kompatible styreenheder – udgået af produktion
MC800 erstatter de ældre A60, A400, A6 og A6F i det nuværende sortiment. Brug ikke MC800-vejledningen til et ældre styrekort, der allerede er monteret i en eksisterende installation.
I. Montering af det bageste monteringsbeslag
Fastgørelse af beslagene: Mål hængslets forskydning og målene A/B/C før montering i henhold til monteringsgrafen. Til en almindelig stålsøjle anbefaler vi 120 × 120 mm. Profil 100 × 100 mm bruges først efter vurdering af søjlens styrke, forankring og fundament i forhold til porten og vinden.
Hvis målene ikke passer med grafen, skal du justere det bageste beslag eller bruge det forlængede PLA6-beslag. Ved åbning udad er et forlænget bagbeslag nødvendigt; fastlæg placeringen ud fra grafen, og kontrollér, at portfløjen kan bevæge sig frit.
 |
 |
| Illustration af åbning indad | Illustration af åbning udad |

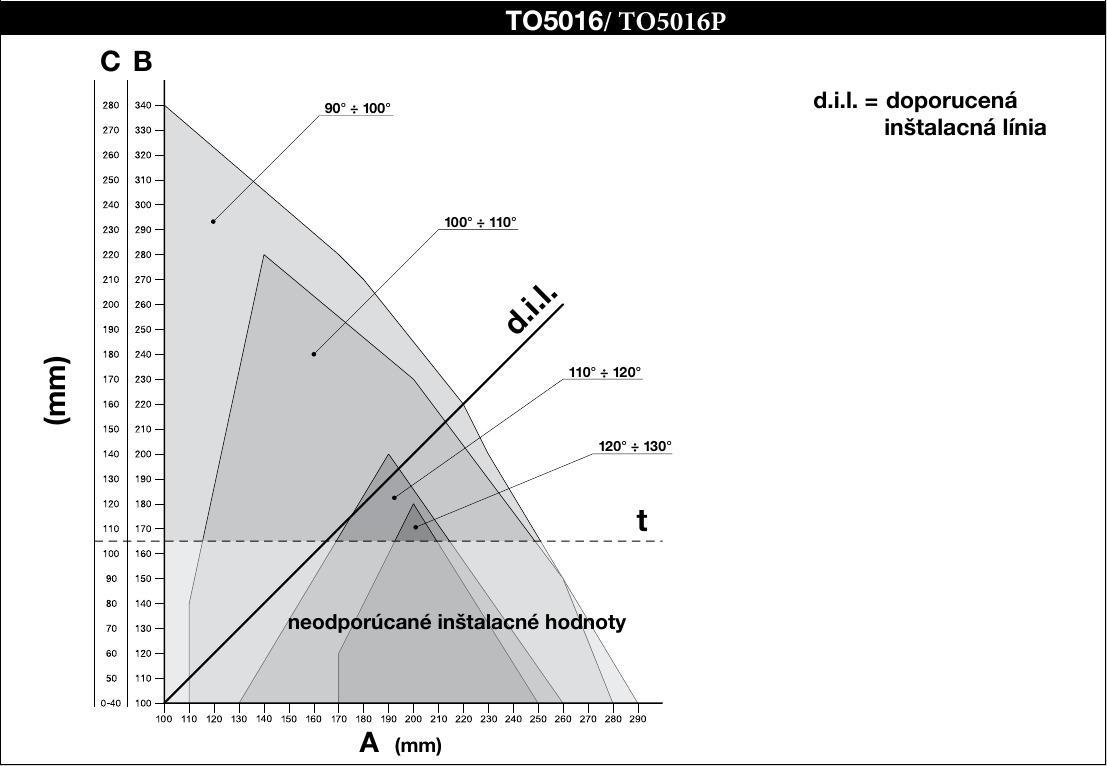

Beregn placeringen af det bageste beslag ved hjælp af grafen, hvor du kan aflæse målene A og B og den maksimale åbningsvinkel. Bemærk, at værdierne A såvel som B skal være nogenlunde ens (helst identiske), så motoren kan bevæge sig jævnt og lineært.
Eksemplet forklarer, hvordan værdierne aflæses. Fastlæg målene for TO5016P ud fra modelmonteringsgrafen lige nedenfor.
Sådan beregner du målene:
- Mål afstanden C på tegningen
- Find den målte C-værdi på grafen, tegn en vandret linje, og aflæs B på den tilstødende skala.
- Skæringspunktet med linjen d.i.l. angiver den maksimale åbningsvinkel; aflæs A lodret herfra.
- Producenten fraråder B-værdier under den stiplede linje t.
- Hvis åbningsvinklen ikke passer, skal du justere A og om nødvendigt B, så værdierne er omtrent ens; kontrollér hele portfløjens bevægelse.
Før beslaget fastgøres til søjlen eller muren, skal det afkortes til den ønskede længde, der svarer til målene A og B og svejses fast på monteringspladen.
 |
 |
| 1. Skær konsollen til i den ønskede længde | 2. Svejs den afkortede konsol fast på monteringspladen |
Den medfølgende bagkonsol er 150 mm. Kontrollér, at de færdige mål svarer til tegningen, før du afkorter og svejser.
|
Før bagkonsollen fastgøres, skal du kontrollere, at forkonsollen rammer den faste del af portbladet, da der er en højdeforskel mellem for- og bagkonsollen, som vist på billedet. Forskellen F = 34 mm. |
 |
Hvis alt passer, skal bagkonsollen fastgøres til stolpen eller muren med skruer, rawlplugs og skiver.
Forkonsol og monteringshøjde
For TO5016P er det faste mål D = 845 mm. Vælg E i tabellen ud fra den målte værdi A (E = 845 mm − A). Højdeforskellen mellem konsollerne er på NICE-tegningen F = 34 mm; kontrollér den på de medfølgende konsoller før svejsning.
| A (mm) | E (mm) |
|---|---|
| 100 | 745 |
| 110 | 735 |
| 120 | 725 |
| 130 | 715 |
| 140 | 705 |
| 150 | 695 |
| 160 | 685 |
| 170 | 675 |
| 180 | 665 |
| 190 | 655 |
| 200 | 645 |
| 210 | 635 |
| 220 | 625 |
| 230 | 615 |
| 240 | 605 |
| 250 | 595 |
| 260 | 585 |
| 270 | 575 |
| 280 | 565 |
Motorens kabelføring og tilslutning
Afbryd strømforsyningen, før du tilslutter. 230 V AC er motorens spænding; strømforsyningen til styreenheden og tilbehørets udgange vurderes separat. Motorens klemmer er mærket AP / COM / CH samt beskyttelsesjord. Udfør tilslutning, kontrol af bevægelsesretning og afprøvning af mikrokontakter i henhold til den originale NICE-tegning og vejledningen til den anvendte styreenhed. Ved åbning udad byttes retningslederne om som angivet af NICE; beskyttelseslederen forbliver på sin plads.
Efter tilslutning skal du kontrollere bevægelsesretning, stoppositioner og sikkerhedsanordninger i henhold til vejledningen til den konkrete styreenhed. Elektrisk tilslutning og afprøvning skal udføres af en fagkyndig person.
Endepositioner og mikrokontakt
230 V-motoren har et mekanisk endestop med mikrokontakt, som afbryder strømforsyningen, når den kommer i kontakt med stiften. Montøren kontrollerer med strømmen afbrudt antallet og placeringen af endestoppene på den leverede enhed og afprøver åbning og lukning i henhold til vejledningen til den faktiske styreenhed. Fremgangsmåden til indstilling af det mekaniske endestop på 24 V-varianten gælder ikke for denne 230 V-motor.
Tilslutning af tilbehør på MC800 med MCA5R30-kort
Følgende tilslutning gælder for MC800/MCA5R30 i sæt med denne styreenhed. Tilbehørsklemmerne hører til styreenheden, ikke selve motoren. Brug det tilhørende diagram, hvis du har en anden styreenhed. Afbryd netstrømmen, før arbejdet påbegyndes.
| Tilbehør | Klemmer, strømforsyning og polaritet |
|---|---|
Hjælpestrømforsyning | På MCA5R30 er klemme 3 = 0 V (−) og klemme 4 = +24 V DC og indgangenes fællespunkt. Den samlede grænse for strømforsynet tilbehør er 200 mA; kontrollér hvert produkts strømforbrug og tilladte spænding. |
EPM-relæfotoceller | Når Standby er slået fra, og fototesten ikke bruges, forsynes sender TX og modtager RX fra klemme 4 (+24 V DC) og klemme 3 (−). Den potentialfrie kontakt C–NC på modtageren tilsluttes mellem 4 (fælles) og den relevante indgang 8/PHOTO, 9/PHOTO1 eller 10/PHOTO2. Kontakten har ingen +/−-polaritet. AUX-indgangene skal indstilles til relæfotocelletilstand; i endestoptilstand har de en anden funktion. |
EPM med Standby slået til | I henhold til MCA5R30-diagrammet forsynes både TX og RX mellem klemme 4 (+24 V DC) og klemme 5 (OutSTB, koblet returledning). På EPM-fotocellerne er 1 = +, 2 = returledning. OutSTB er 24 V, maks. 4 W og slukkes i Standby; brug ikke klemme 5 som permanent minus. RX-kontakten C–NC forbindes mellem 4 og den relevante PHOTO-indgang. |
EPM med fototest | Tilslut som vist i fototestdiagrammet TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Modtageren har konstant strømforsyning: RX 1 → 4 (+), RX 2 → 3 (−). RX-kontakten C–NC forbliver mellem 4 og den relevante PHOTO-indgang. Overbelast ikke OutSTB, og brug den ikke samtidig til en anden belastning; udfør indlæring og test sikkerhedsfunktionen efter tilslutningen. |
BlueBUS-fotoceller | Kompatibel EPMB tilslut med to ledere til BlueBUS-klemme 6 og 7. + og − skal ikke skelnes. Indstil adressen, og start indlæring af enhederne, når et element tilføjes eller fjernes. |
STOP- og betjeningskontakter | Potentialfri indgang 12/STOP accepterer NO, NC eller 8,2 kΩ afhængigt af det tilsluttede element; tilstanden indlæres. 13/SbS, 14/OPEN og 15/CLOSE bruger en NO-kontakt mod klemme 4 (fælles). Sådanne kontakter har ingen +/−; tilfør ikke ekstern spænding til indgangene. Dette gælder også relæet i en nøglekontakt eller en ekstern modtager. |
ELAC-signallampe | NICE ELAC tilsluttes til udgangen FLASH beregnet til en selvblinkende lampe: skiftet 120/250 V AC, maks. 21 W. Det er en netspændingsudgang; den har ingen +/−. Den må ikke forveksles med 24 V-klemmerne til tilbehør. |
Elektrisk lås | Klemmer 1–2 / EL: 12 V AC, maks. 15 VA. Vekselstrømsudgangen har ingen +/−; kontrollér låsens specifikationer. |
Radiomodtager | OXIBD monteres i stikket SM; brug ikke strømforsyningsklemmerne 3/4 eller BlueBUS til den. Antennen tilsluttes som angivet for modtageren, ikke efter motorklemmerne. |
Hvis AUX-indgangene 8–11 bruges til endestopkontakter, har de en anden funktion end PHOTO-indgangene. Gentag den relevante indlæring, og afprøv portens stop og reaktion, hvis fotocellerne eller tilslutningen ændres. Den detaljerede vejledning findes i vejledningen til MC800-styreenheden.
Relæfotoceller i Standby-tilstand
Relæfotoceller med fototest
Kompatibelt tilbehør til NICE Toona TO5016P-drev
Vælg tilbehør efter den faktiske styreenhed, dens indgange og udgange samt radiomodtageren:
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Elektronik til motoren; vælg vejledningen ud fra det kort, der faktisk er monteret. | Aktuel: MC800/MCA5R30 til én eller to 230 V-motorer; MC200 til én motor. Ældre kompatibelt kort: MCA5. Brug vejledningen fra kortets egen generation. |
| Signallampe | Angiver, at porten er i bevægelse. Kun den model, hvor producenten angiver det, har en antenne. Valget afhænger af styreenhedens udgang. |
Vælg en anden signallampe efter spændingen og belastningsevnen for den faktiske styreenheds udgang. |
| Fotoceller | Overvåger stråleområdet og sender et signal til styreenheden. Portens reaktion afhænger af tilslutning og indstilling; afprøv hele systemet efter montering. |
|
| Fjernbetjening | Vælg fjernbetjeningen efter modtageren og kodningen i den monterede styreenhed. ON3EBD passer til OXIBD, ON3ELR til OXILR. | |
| Modtager | Radiomodtageren skal understøtte fjernbetjeningens kodning; grænseflader til smart home har forskellige funktioner. |
|
| Antenne | Forbedrer modtagerens signal ved korrekt placering og tilslutning. | |
| Tastatur | Kodebetjening. BlueBUS-tastaturet kræver et styrekort, der understøtter styreenheder. | |
| Nøgleafbryder | Betjening via en egnet styreindgang på styreenheden. | |
| Kortlæsere | ETPB kræver, at det pågældende styrekort understøtter styreenheder på BlueBUS. |
|
| Elektriske låse | Låsning af portfløjen; kontrollér låsens betjeningsmetode og spænding i forhold til styreenheden og monteringen. |
|
Manuel frikobling af portautomatikken
Frikobl eller lås portautomatikken kun når portfløjen står stille. Hvis porten har en elektrisk lås, skal den låses op først. Afbryd strømmen i tilfælde af fejl.
- Skub beskyttelsesdækslet til side, sæt den medfølgende nøgle i, og drej den med uret.
- Løft frikoblingsarmen, og flyt portfløjen manuelt.
- Lås igen ved at sænke armen, dreje nøglen mod uret, tage den ud og lukke dækslet.
Kontrollér, at portautomatikken er låst, og at der ikke er nogen i portens bevægelsesområde, før den startes igen.
Kontrol og vedligeholdelse
Få portautomatikken efterset af en fagperson mindst hver 6. måned; ved intensiv brug kan hyppigere eftersyn være nødvendige. Med strømmen afbrudt kontrollerer teknikeren fastgørelser, korrosion, slid og smøring af gevindstangen og møtrikken, og afprøver derefter bevægelsen og sikkerhedsanordningerne. Hvis porten opfører sig usædvanligt, må du ikke forsøge at reparere den selv; kontakt montøren.
Tekniske specifikationer
| Parameter | Værdi |
|---|---|
Model | TO5016P |
Drivmotor | 230 V AC |
Maksimalt / nominelt strømforbrug | 1,7 A / 1,2 A |
Maksimal / nominel effekt | 385 W / 220 W |
Kondensator i motoren | 12 µF |
Slaglængde | 505 mm |
Hastighed uden belastning | 0,013 m/s |
Hastighed under belastning | 0,010 m/s |
Maksimal / nominel kraft | 3 200 N / 800 N |
Cyklus pr. time ved nominelkraft | 46 |
Beskyttelse | IP44 |
Driftstemperatur | −20 til +50 °C |
Termisk beskyttelse | 140 °C |
Isoleringsklasse | F |
Vejledende levetid ifølge NICE | 50 000 til 150 000 arbejdscyklusser |
Samlede mål (længde × bredde × højde) | 965 × 115 × 105 mm |
Motorens vægt | 7 kg |
Parametrene og diagrammet for modellen TO5016P suppleres af producentens monteringstillæg. Programmering skal udføres i henhold til vejledningen til den faktisk installerede styreenhed.
