NICE Toona TO4005 – separat motor 230 V til låger op til 3 m
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
På lager
2.783,29 kr. inkl. moms
| Vægt |
|---|
| 10 kg |
Beskrivelse af produktet NICE Toona TO4005 – separat motor 230 V til låger op til 3 m
NICE Toona 4 TO4005 er en separat motor på 230 V AC til én portfløj. Ifølge NICE-grafen kan den ved en længde på 3 m håndtere højst cirka 300 kg; vægten 500 kg gælder ved en længde på op til cirka 1,8 m. Drevet er ikke-reversibelt, har en kondensator på 7 µF og en mikrokontakt til åben-positionens endestop. Styreenhed og tilbehør indgår først i det valgte sæt.
Vælg motorens spænding på 230 V AC sammen med en kompatibel styreenhed.
| Hurtig navigation på denne side | ||
|---|---|---|
| Valg og begrænsninger | Levetid | Sæt |
| Pakkens indhold | Tilbehør | Manual |
| Montering | Ledningsføring | Tilslutning af tilbehør |
| Data | Vedligeholdelse | Frigørelse |
Kompatibelt tilbehør til NICE Toona 4 TO4005-drev
Brug det angivne tilbehør i henhold til klemmerne og udgangene på den faktiske styreenhed. De aktuelle TO4005-sæt indeholder MC800; ældre sæt kan have et andet printkort. Kontrollér den konkrete tilslutning før montering.
Vi anbefaler desuden at tilkøbe kompatibelt ekstraudstyr til drevet:
| Hvad | Hvorfor | Type |
|---|---|---|
Styreenhed |
Drevets styreelektronik. |
|
| Signalerer, at porten er i bevægelse. Kun den model, hvor det udtrykkeligt er angivet, har antenne; valg af lampe afhænger af udgangen på den anvendte styreenhed. | ELAC – advarselslampe med antenne til sæt med MC800. Ved 230 V-forsyning MC800/MCA5R30 har netspænding på 230 V AC ved FLASH-udgangen, maks. 21 W, til en lampe, der blinker selvstændigt. Kontrollér spænding, effektforbrug, egen blinkfunktion og tilslutning ved brug af en anden advarselslampe; motorens spænding alene er ikke tilstrækkelig til valget. | |
Overvåger området mellem senderen og modtageren. Når lysstrålen afbrydes, sender de et signal til styreenheden; reaktionen afhænger af tilslutning og indstilling. Afprøv hele portens sikkerhed efter montering. På MC800 tilsluttes BlueBUS- og kontaktfotoceller til forskellige indgange. | ||
Kontaktfotoceller | Relæfotoceller med en passende kontakt skal tilsluttes den tilsvarende indgang på den faktiske styreenhed. | |
| Vælg efter modtageren i det konkrete sæt og den ønskede kodning. | Modtager OXIBD understøtter kompatible, kodede fjernbetjeninger MYGO4 og FLO2RE. Til tovejsstyring udgør ON3EBD + OXIBD. Brug et separat par for lang rækkevidde ON3ELR + OXILR. Bland ikke sendere fra disse systemer vilkårligt sammen. | |
| Modtager og sender skal bruge samme kodning; udstyret i de tilbudte sæt fremgår af oversigten over sæt. |
|
|
|
For bedre rækkevidde på fjernbetjeningen. |
||
|
Hvis du skulle glemme fjernbetjeningen, eller hvis mange køretøjer eller personer kommer til dig, og du ikke ønsker at give alle en fjernbetjening eller åbne porten enkeltvis. |
||
|
Til betjening af porten med en nøgle via en kontakt, der er forbundet med styreenheden via kabel på et valgfrit sted. |
||
|
Betjening af motoren ved at holde et kort eller en nøglebrik hen til kortlæseren. |
|
|
| Låsen holder portfløjen i lukket position. Styreenheden skal frigøre låsen, før porten åbnes; vælg type og spænding ud fra porten og den konkrete styreenhed. |
|
Valg af TO4005-motor
Grænser for portfløjens længde og vægt

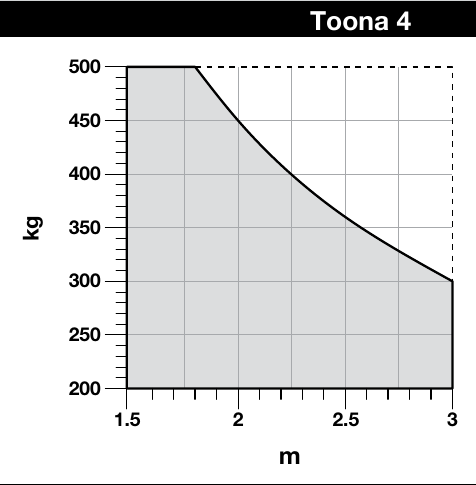

NICE-grafen for Toona 4 tillader cirka 500 kg ved en portfløjslængde på op til 1,8 m og 300 kg ved 3 m. Mellem disse punkter falder den tilladte vægt, jo længere portfløjen er. Tag også højde for, om portfløjen bevæger sig let, om den har en massiv fyldning, og for vindpåvirkning.
Forventet levetid
Levetiden er et estimat baseret på belastningsindekset, ikke en garanti for et bestemt antal cyklusser. Læg de relevante værdier fra tabellen sammen, og aflæs resultatet på NICE's originale graf.
| Påvirkning for Toona 4 | Indeks |
|---|---|
Portfløjens vægt op til 200 kg | 0 % |
Portfløjens vægt over 200 og op til 300 kg | 10 % |
Portfløjens vægt over 300 og op til 400 kg | 20 % |
Portfløjens vægt over 400 og op til 500 kg | 30 % |
Portfløjens længde fra 2 til 3 m | 20 % |
Temperatur over 40 °C, under 0 °C eller luftfugtighed over 80 % | 20 % |
Massiv fyldning af portfløjen | 15 % |
Vindudsat område | 15 % |

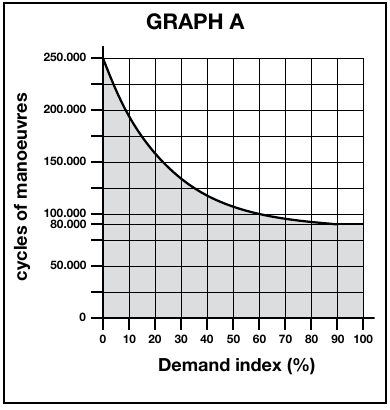

| Levetidsgraf |
|---|
 Klik for at forstørre NICE's originale graf. |
Brug vægten af én portfløj. For eksempel er indekset ved 250 kg, 2,5 m og uden andre påvirkninger 10 % + 20 % = 30 %; det estimerede antal cyklusser aflæses på grafen.
Separat motor og sæt
På denne side bestilles én TO4005-motor. Den originale NICE-manual viser monteringsbeslag, fastgørelsesmateriale og nøgler, som følger med den konkrete pakke. Kontrollér før montering, at leverancen er komplet, i henhold til producentens figur 1. Motoren alene udgør ikke et komplet automatiksystem uden styreenhed og nødvendige sikkerhedskomponenter.
Kompatible styreenheder
- Aktuel styreenhed i sættene: NICE MC800 (printkort MCA5R30), erstatning for de ældre modeller, der er angivet nedenfor.
- Til én motor: NICE MC200 sælges stadig.
- Ældre kompatible modeller, som ikke længere fremstilles: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Ved en eksisterende installation skal du bruge vejledningen til det printkort, der faktisk er monteret.
Sæt med TO4005-motor
| Basissæt – 1 fløj | Basissæt – 2 fløje |
|---|---|
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD. Se indhold og pris » | 2 × TO4005, 1 × MC800, 1 × NICE-fjernbetjening, 1 × OXIBD. Se indhold og pris » |
| Sæt med fotoceller – 1 fløj | Sæt med fotoceller – 2 fløje |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 par EPM. Se indhold og pris » | 2 × TO4005, 1 × MC800, 1 × NICE-fjernbetjening, 1 × OXIBD, 1 par EPM. Se indhold og pris » |
| Sæt med tilbehør – 1 fløj | Sæt med tilbehør – 2 fløje |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 par EPM, 1 × ELAC. Se indhold og pris » | 2 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 par EPM, 1 × ELAC. Se indhold og pris » |
Montering af TO4005-portåbner
Før fastgørelse skal du kontrollere, at stolpen, dens fundament og forankring kan modstå belastningen fra portfløjen, portåbneren og vinden. Profilens mål alene afgør ikke, om den er egnet: Materiale, godstykkelse, højde, hængslets placering og fundamentets tilstand spiller også ind.
Hvis hængslets placering og stolpens form ikke giver mulighed for at overholde målene i monteringsdiagrammet, skal du tilpasse det bageste beslag eller bruge det forlængede PLA6-beslag. Fastlæg målene A og B ud fra den målte C-værdi og den ønskede åbningsvinkel i henhold til NICE-monteringsdiagrammet. Ved åbning udad skal der bruges et forlænget bagbeslag; fastlæg længden ud fra diagrammet, og kontrollér, at portfløjen kan bevæge sig frit.
Kontrollér også før fastgørelsen, at portfløjen bevæger sig jævnt og har sikker afstand til faste forhindringer. Det forreste og det bageste beslag har en højdeforskel på F = 34 mm.
I. Montering af det bageste monteringsbeslag
Diagram over åbning indad
Diagram over åbning udad

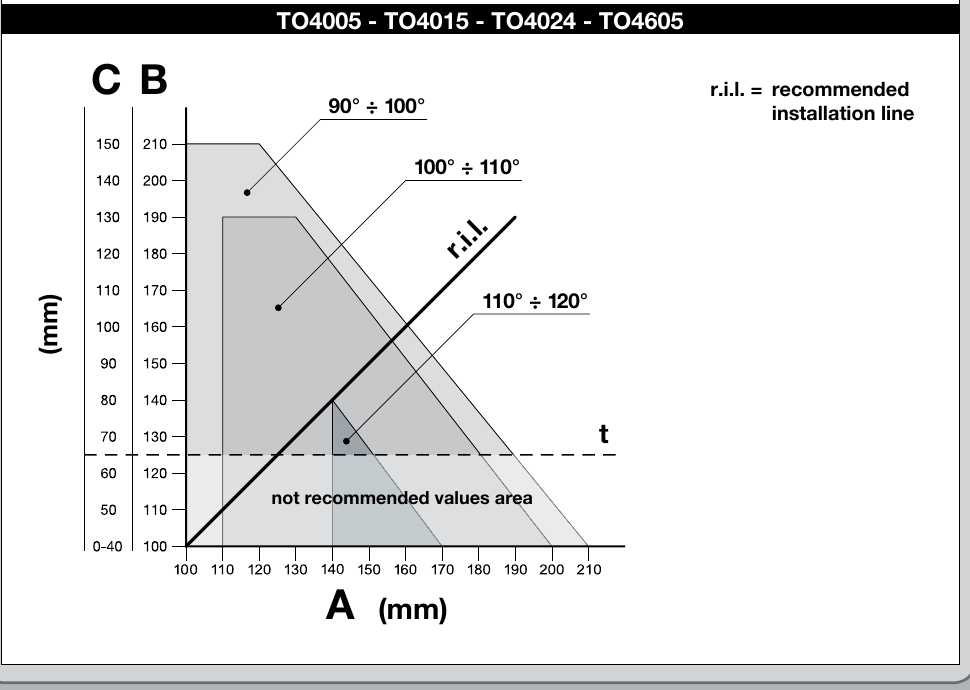

Beregn det bageste beslags placering ved hjælp af diagrammet, hvor du kan aflæse målene A og B samt den maksimale åbningsvinkel. Bemærk, at værdierne A og skal være omtrent ens (helst identiske), så portåbneren kan bevæge sig jævnt og lineært. skal være ens (helst identiske), så portåbneren kan bevæge sig jævnt og lineært.
Beregningsdiagram
Eksempel på aflæsning af værdier i diagrammet
Fremgangsmåde ved beregning:
- Mål afstanden C fra diagrammet
- På diagrammet tegnes en vandret linje, der skærer den målte værdi C
- Skæringspunktet mellem linjen og DIL ((anbefalet installationslinje) viser den maksimale åbningsvinkel
- Hvis skæringspunktet ligger under niveau t, skal værdierne justeres, så skæringspunktet flyttes over dette niveau
- Hvis skæringspunktet ligger over niveau t, er alt i orden, men hvis den fastlagte maksimale åbningsvinkel ikke er tilfredsstillende, skal værdien A justeres og om nødvendigt også værdien B, så de er ens (helst identiske)
Før du fastgør beslaget på en stolpe eller mur, skal det afkortes til den ønskede længde svarende til målene A og B og svejses fast på monteringspladen.
1. Afkort beslaget til den ønskede længde
2. Svejs det afkortede beslag fast på monteringspladen
Det medfølgende standardbagbeslag er 150 mm langt. Sammenlign den tilgængelige længde med målene i monteringsdiagrammet, før du svejser det fast; hvis længden ikke er tilstrækkelig, skal du bruge et passende forlænget beslag.
Før du monterer det bageste beslag, skal du kontrollere, at det forreste beslag kan placeres på en fast del af portfløjen, da der er en højdeforskel mellem det forreste og det bageste beslag, som vist på billedet.

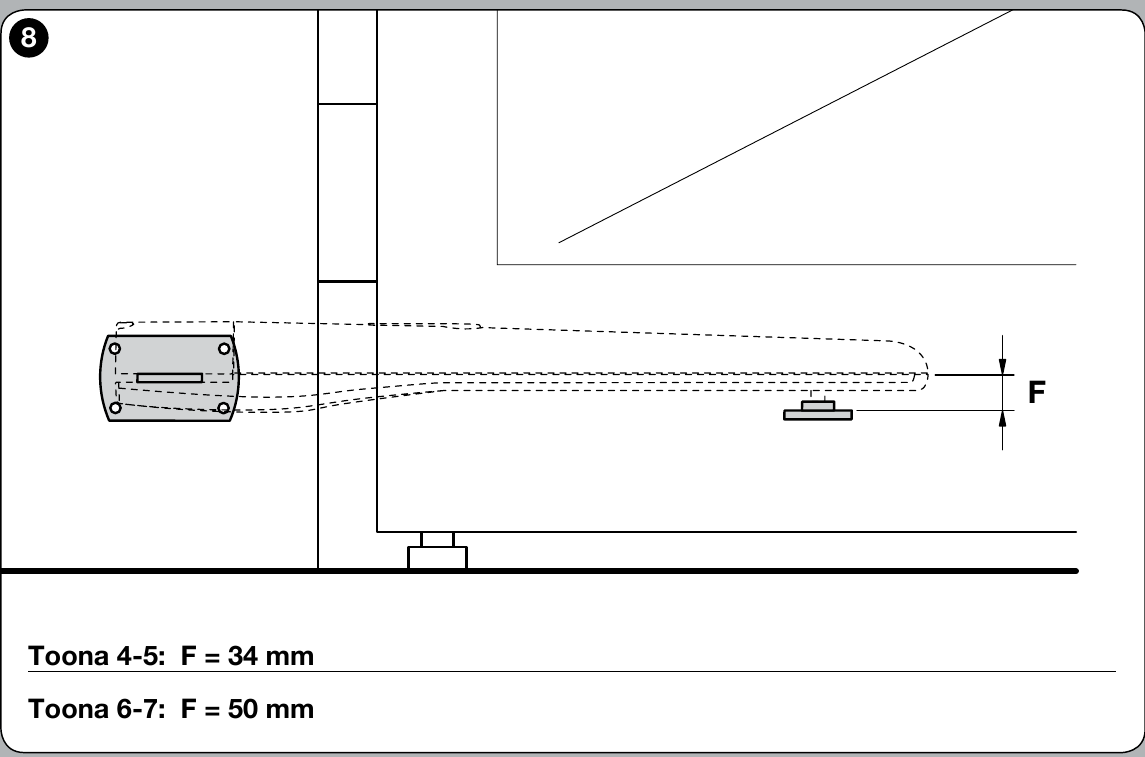

Højdeforskel F = 34 mm.
Hvis alt passer, fastgøres det bageste beslag på stolpen eller muren med skruer, rawlplugs og skiver.
II. Montering af det forreste monteringsbeslag
Det forreste beslag skal monteres på portfløjen i en afstand, der svarer til værdierne D og E, som du kan aflæse i Tabeller (værdi D er fast og dermed 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 520 |
Den medfølgende pakke indeholder et svejsebeslag. Hvis du ønsker et beslag til skruefastgørelse, anbefaler vi, at du bestiller det alternative NICE PLA8-beslag til skruefastgørelse.
- Beregn ud fra tabellen værdien E
- Beregn højden ud fra billedet beslagenes højder (vis billede)
- Fastgør beslaget til portbladet (hvis du svejser beslaget på, anbefaler vi, at du i første omgang kun hæfte-svejser det)
III. Montering af portmotoren på det bageste beslag
- Fastgør motoren til beslaget som vist på billedet ved hjælp af den medfølgende bolt til det bageste beslag, skive og møtrik.
- Spænd møtrikken helt, og løsn den derefter 1/10 omdrejning, så portmotoren kan dreje
IV. Montering af portmotoren på det forreste beslag
- Fastgør motoren til beslaget som vist på billedet ved hjælp af den medfølgende bolt og skive.
- Spænd bolten helt
V. Mikroafbryderstop ved åbning

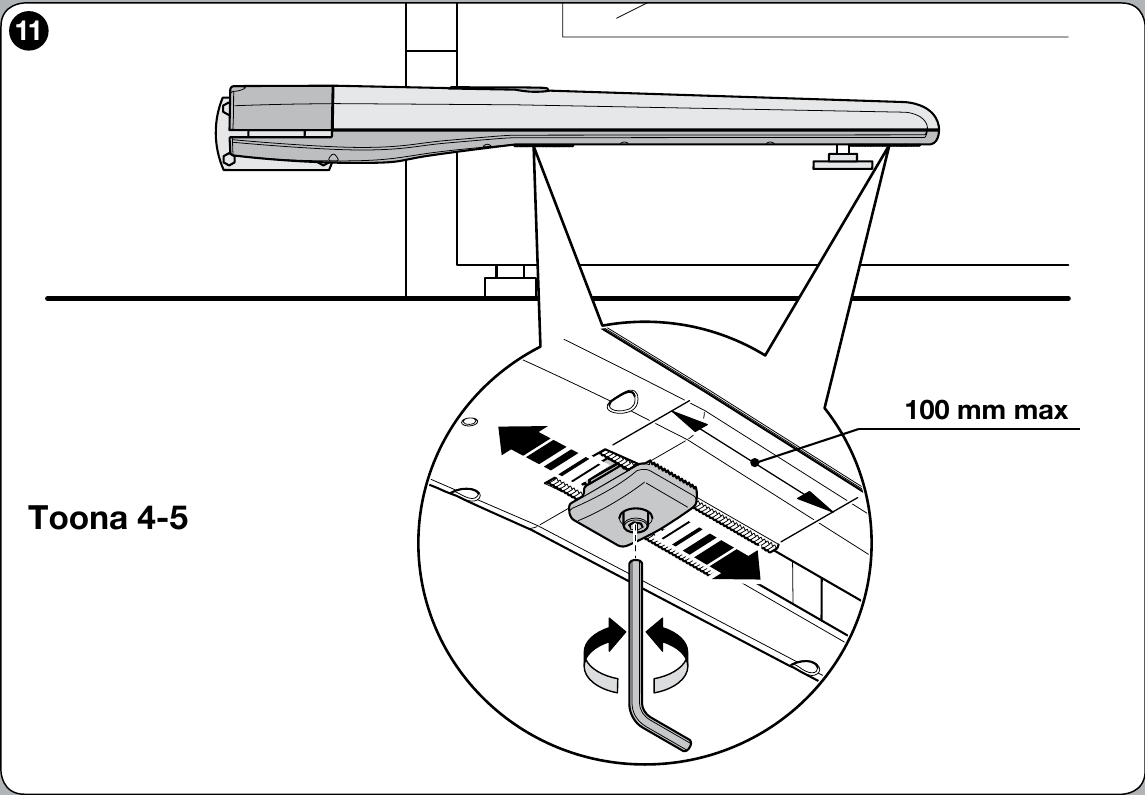

TO4005 er en 230 V-model i Toona 4-serien med mekanisk stop og mikroafbryder. Når mikroafbryderen rammer stoppet, afbryder den strømforsyningen til motoren. Indstilling og afprøvning af endepositionen skal udføres i henhold til originaltegningen og den anvendte styreenhed; proceduren for et mekanisk 24 V-stop må ikke overføres til denne uden kontrol.
Elektrisk tilslutning af TO4005-motoren

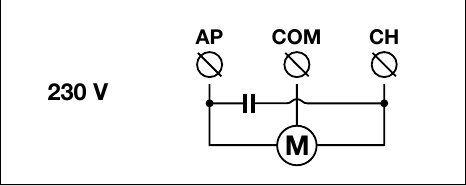

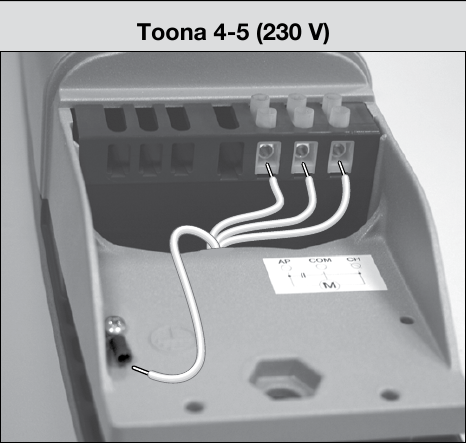

Motoren har tilslutningerne AP / COM / CH samt separat beskyttelsesjord. Tilslut kun, når strømforsyningen er afbrudt, og følg figur 15 fra NICE samt vejledningen til den faktiske styreenhed. Kontrollér kørselsretning, endemikroafbryder og sikkerhedsanordninger ved afprøvning af hele porten.
Styreenhed MC800 bruges kun i systemer, der faktisk indeholder den. Motorens spænding på 230 V fortæller ikke i sig selv, hvilken spænding fotocellernes, blinklysets eller betjeningselementernes udgange har.
Tilslutning af tilbehør til MC800 med MCA5R30-kort
Følgende tilslutning gælder for MC800/MCA5R30 i de aktuelle TO4005-sæt. Tilbehørstilslutningerne hører til styreenheden, ikke selve motoren. Brug diagrammet til den pågældende styreenhed, hvis du har en anden model. Afbryd netstrømmen, før arbejdet påbegyndes.
| Tilbehør | Tilslutninger, strømforsyning og polaritet |
|---|---|
Hjælpestrømforsyning | På MCA5R30 er klemme 3 = 0 V (−) og klemme 4 = +24 V DC samt fællespunkt for indgangene. Den samlede grænse for strømforsynet tilbehør er 200 mA; kontrollér strømforbruget og den tilladte spænding for hvert produkt. |
EPM-relæfotoceller | Når Standby er slået fra uden fototest, strømforsynes senderen TX og modtageren RX fra klemme 4 (+24 V DC) og klemme 3 (−). Den potentialfrie kontakt C–NC på modtageren tilsluttes mellem 4 (fælles) og den relevante indgang 8/PHOTO, 9/PHOTO1 eller 10/PHOTO2. Kontakten har ingen +/−-poler. AUX-indgangene skal indstilles til relæfotocelletilstand; i tilstanden for endestopkontakter har de en anden funktion. |
EPM med Standby slået til | Følg MCA5R30-diagrammet, og strømforsyn både TX og RX mellem klemme 4 (+24 V DC) og klemme 5 (OutSTB, afbrudt returledning). På EPM-fotocellerne er 1 = +, 2 = returledning. OutSTB er 24 V, maks. 4 W og slukker i standby; brug ikke klemme 5 som permanent minus. RX-kontakten C–NC forbindes mellem 4 og den tilsvarende PHOTO-indgang. |
EPM med fototest | Tilslut som vist i fototestdiagrammet TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Modtageren får konstant strøm: RX 1 → 4 (+), RX 2 → 3 (−). RX-kontakten C–NC forbliver mellem 4 og den tilsvarende PHOTO-indgang. Overbelast ikke OutSTB, og brug den ikke samtidig til en anden belastning; udfør indlæring og test sikkerhedsfunktionen efter tilslutning. |
BlueBUS-fotoceller | Kompatibel EPMB tilslut med to ledere til BlueBUS-klemme 6 og 7. + og − skelnes ikke. Indstil adressen, og start enhedssøgningen, når du har tilføjet eller fjernet en enhed. |
STOP- og styrekontakter | Potentialfri indgang 12/STOP accepterer NO, NC eller 8,2 kΩ afhængigt af den tilsluttede enhed; tilstanden indlæres. 13/SbS, 14/OPEN og 15/CLOSE bruger en NO-kontakt mod klemme 4 (fælles). Sådanne kontakter har ingen +/−; tilfør ikke ekstern spænding til indgangene. Det gælder også relæet til en nøgleafbryder eller ekstern modtager. |
ELAC-signallampe | NICE ELAC tilslut til udgangen FLASH beregnet til en selvblinkende lampe: koblet 120/250 V AC, maks. 21 W. Det er en netspændingsudgang; den har ingen +/−. Den må ikke forveksles med tilbehørsklemmerne på 24 V. |
Elektrisk lås | Klemmerne 1–2 / EL: 12 V AC, maks. 15 VA. Vekselstrømsudgangen har ingen +/−; kontrollér låsens specifikationer. |
Radiomodtager | OXIBD monteres i stikket SM; brug ikke strømforsyningsklemme 3/4 eller BlueBUS til dette. Antennen tilsluttes efter modtagerens anvisninger, ikke efter motorens klemmer. |
Hvis AUX-indgangene 8–11 bruges til endestop, adskiller deres funktion sig fra PHOTO-indgangenes; mikrokontakten i TO4005-motoren fastlægger ikke i sig selv AUX-indstillingen på styreenheden. Ved ændring af fotoceller eller tilslutning skal den relevante indlæring gentages, og portens stop og reaktion skal afprøves. Den detaljerede fremgangsmåde findes i vejledningen til MC800-styreenheden.
Relæfotoceller i standbytilstand
Relæfotoceller med fototest
Manuel frigørelse ved strømsvigt
- Skub låsedækslet på drevet til side.
- Sæt frigørelsesnøglen i, drej den, og træk håndtaget ud.
- Flyt portbladet langsomt manuelt. Når du er færdig, skal drevet låses igen, og indgrebet kontrolleres.
Fremgangsmåden svarer til den oprindelige NICE-illustration 16. Flyt kun portbladet manuelt, når strømmen er afbrudt, og efter at du har kontrolleret, at det kan bevæge sig sikkert.
Tekniske egenskaber
Model | NICE Toona 4 TO4005 |
|---|---|
Anvendelse | Elektromekanisk drev til hængslede porte |
Motorspænding | 230 V AC / 50 Hz |
Maksimalt / nominelt strømforbrug | 1,5 A / 1 A |
Maksimalt / nominelt effektforbrug | 340 W / 180 W |
Indbygget kondensator | 7 µF |
Slaglængde | 385 mm |
Hastighed uden belastning / under belastning | 0,016 / 0,012 m/s |
Maksimal / nominel kraft | 1 800 N / 600 N |
Cyklusser pr. time ved nominel kraft | 58 |
Beskyttelse / isolering | IP44 / klasse F |
Termisk beskyttelse | 140 °C |
Driftstemperatur | −20 til +50 °C |
Mål (l × b × h) | 820 × 115 × 105 mm |
Drevets vægt | 6 kg |
Sikkerhed og vedligeholdelse
Kontrollér portbladets bevægelse, anslaget, kørselsretningen, fotocellerne og øvrige sikkerhedsanordninger, før anlægget tages i brug. Motoren har ingen separat kraftindstilling; denne foretages på styreenheden. NICE kræver, at drevet efterses regelmæssigt mindst hver 6 måneder, herunder fastgørelser, gevindspindel og funktionstest.
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
