NICE Toona TO5015 – enkelt motor til svingporte med en portfløj på op til 5 m/500 kg
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
3.534,84 kr. inkl. moms
| Vægt |
|---|
| 7,00 kg |
Beskrivelse af produktet NICE Toona TO5015 – enkelt motor til svingporte med en portfløj på op til 5 m/500 kg
NICE Toona TO5015 er en selvstændig elektromekanisk motor til én portfløj. Motoren drives med en spænding på 230 V AC fra en passende styreenhed. Motorens spændingsangivelse er ikke det samme som styreenhedens netforsyning.
Vurder portfløjens vægt og længde samlet; de to yderværdier, der er angivet for modellen, gælder ikke automatisk samtidigt.
En separat motor kræver en passende 230 V-styreenhed; vælg det konkrete printkort og tilbehør efter den faktiske konfiguration.
| Hurtig navigation | |
|---|---|
| Tilbehør | Grænser |
| Levetid | Montering |
| Tilslutning | Frigørelse |
| Specifikationer | Vedligeholdelse |
| Tilbehør – klemmer og polaritet | PDF-manual |
- Ikke-reversibel
- 230 V
- Langsom
- Med mekanisk stop og mikrokontakt; kontrollér endepositionerne ud fra motorens faktiske udførelse
Anvendelsesområde
For TO5015 angives yderværdierne 500 kg og 5 m for én portfløj; de gælder ikke automatisk samtidigt. I den anvendte producentvejledning er der ikke særskilt angivet en kurve for tilladte kombinationer for TO5015. Før du vælger, skal du derfor kontrollere hos producenten eller leverandøren, at portåbneren passer til portfløjens vægt og længde.
Levetid afhængigt af belastningen
Læg indeksene fra alle relevante rækker sammen, og aflæs resultatet på den oprindelige NICE-graf. Det er et estimat, ikke en garanti for et bestemt antal cyklusser.
Eksempel: En portfløj, der vejer 350 kg og er 3,5 m lang, har et indeks på 10 % + 10 % = 20 %. Hvis en anden faktor fra tabellen også gør sig gældende, skal den lægges til, før grafen aflæses.
| Påvirkning af én portfløj | Indeks |
|---|---|
Vægt op til 300 kg | 0 % |
Over 300 til 400 kg | 10 % |
Over 400 til 500 kg | 20 % |
Længde 2–3 m | 0 % |
Længde over 3 til 4 m | 10 % |
Længde over 4 til 5 m | 20 % |
Temperatur over 40 °C, under 0 °C eller luftfugtighed over 80 % | 20 % |
Portfløj med fuld beklædning | 15 % |
Vindudsat område | 15 % |
| NICE-graf |
|---|
|
Valg af styreenhed
NICE MC800/MCA5R30 er den aktuelle styreenhed og erstatter de ældre A60, A400, A6 og A6F. MC200 sælges fortsat også til én motor. Hvis der allerede er installeret en ældre styreenhed, skal du bruge vejledningen til det faktisk monterede printkort.
Aktuelt i sortimentet
- NICE MC800 – til én eller to 230 V-motorer.
- NICE MC200 – til én 230 V-motor.
Ældre kompatible styreenheder – udgået af produktion
I. Montering af det bageste beslag
Stolpe og fastgørelse af beslag: Til almindelig montering anbefaler vi en solid stolpe med et tværsnit på 120 × 120 mm. Tværsnittet 100 × 100 mm er et vejledende minimum, kun hvis stolpens styrke, fundamentet og hængslets placering er tilstrækkelige.
Ved et andet tværsnit eller en anden afstand til hængslet skal du tilpasse det bageste beslag eller bruge det forlængede PLA6-beslag. Mål A og B skal passe til den målte C-værdi og åbningsvinklen; deres betydning fremgår af monteringsdiagrammet. Ved udadgående åbning er det nødvendigt med et forlænget bagbeslag; fastlæg længden ud fra monteringsgeometrien, og kontrollér, at portfløjen kan bevæge sig frit.

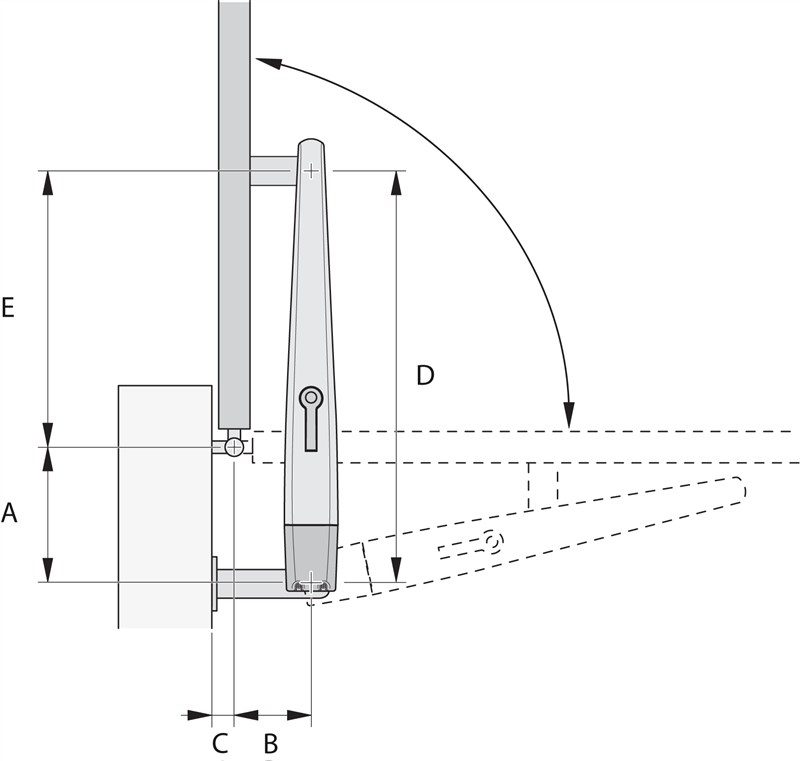

Tegning af indadgående åbning

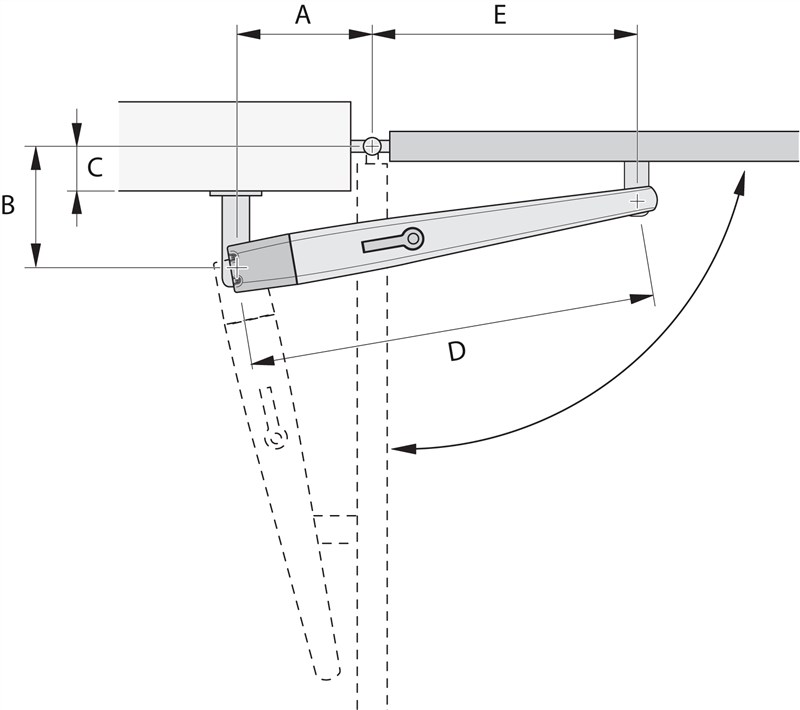

Tegning af udadgående åbning

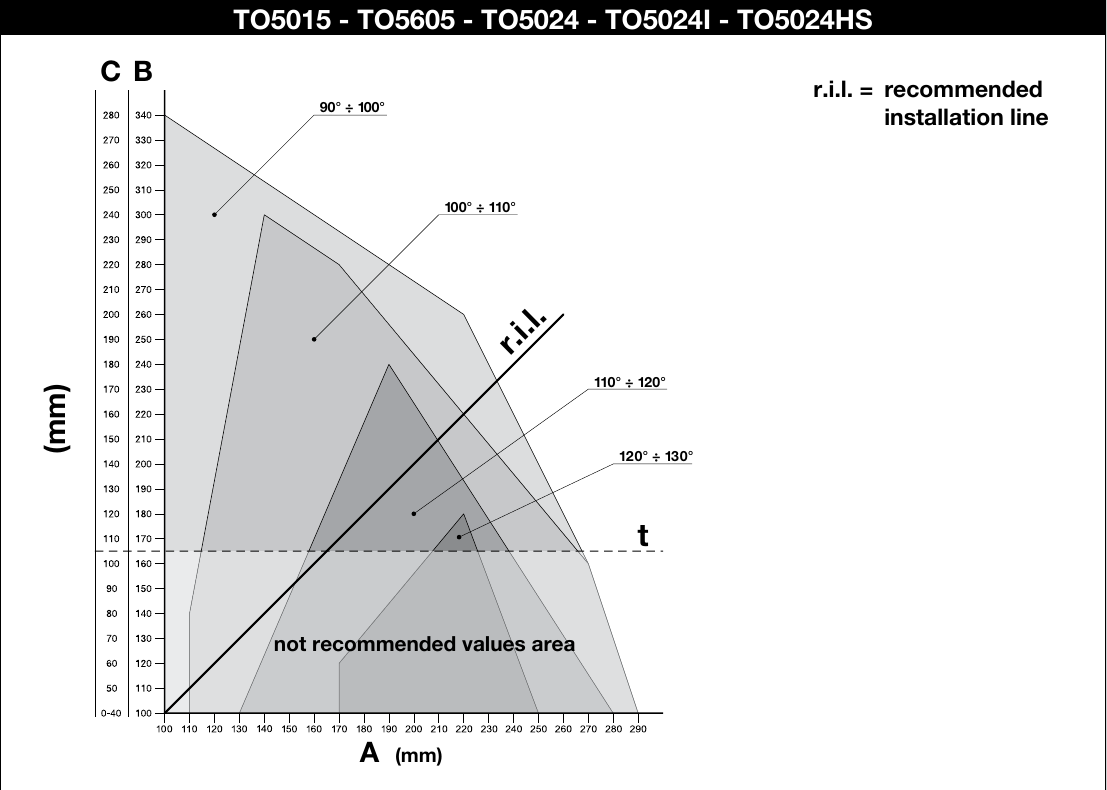

Beregn bagbeslagets placering ved hjælp af diagrammet, hvor du kan aflæse målene A og B samt den maksimale åbningsvinkel. Bemærk, at værdierne A og B skal være ens (helst helt identiske), så portåbneren kan bevæge sig jævnt og lineært.
Oprindeligt NICE-monteringsdiagram for TO5015

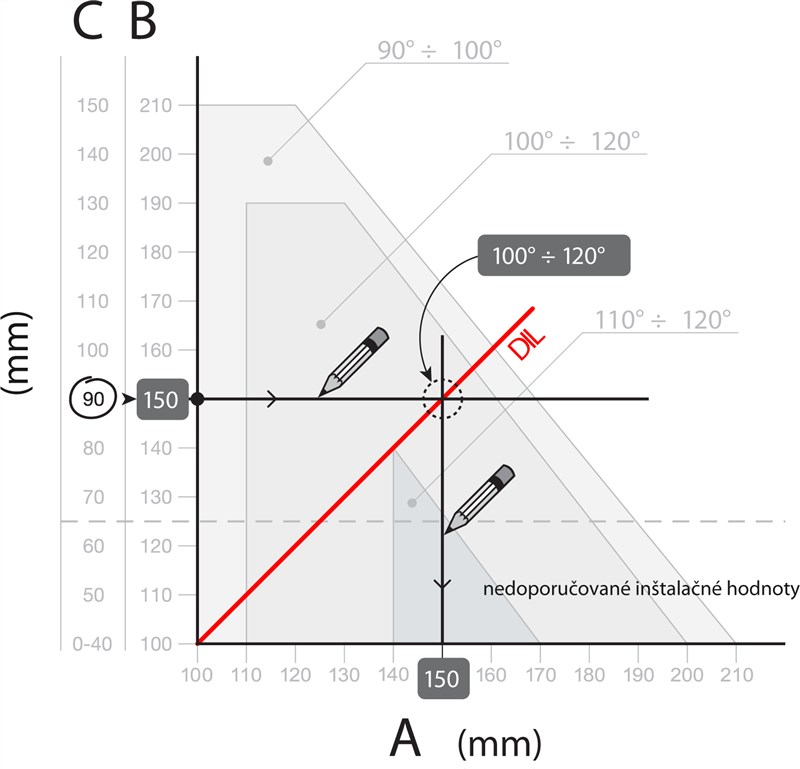

Eksempel på aflæsning af værdier i diagrammet
Beregningsforløb:
- Mål afstanden C z På tegningen
- Find den målte C i monteringsdiagrammet, og tegn en vandret linje ud fra den. Aflæs det tilsvarende mål B på den tilstødende skala.
- Skæringspunktet med linjen r.i.l. (den anbefalede monteringslinje i NICE-diagrammet) angiver den maksimale åbningsvinkel; aflæs målet A lodret derfra.
- Brug ikke målet B under den stiplede linje t; NICE anbefaler ikke dette område af diagrammet.
- Hvis åbningsvinklen ikke passer, skal du justere A og om nødvendigt også B, så de er omtrent ens. Kontrollér derefter hele portbladets bevægelse igen.
Før beslaget fastgøres på stolpen eller muren, skal det afkortes til den ønskede længde, der svarer til målene A og B og svejses fast på monteringspladen.
1. Afkort beslaget til den ønskede længde
2. Svejs det afkortede beslag fast på monteringspladen
Det medfølgende bagbeslag er 150 mm. Kontrollér før afkortning og svejsning, om målene A og B i diagrammet kan overholdes på din stolpe; hvis du har brug for et længere beslag, skal du følge anbefalingen ovenfor.
Før du fastgør bagbeslaget, skal du kontrollere, at forbeslaget rammer portbladets faste del, da der er en højdeforskel mellem for- og bagbeslaget, som vist på billedet.
Ifølge NICE-tegningen er højdeforskellen mellem beslagene F = 34 mm. Kontrollér også målet på de medfølgende beslag, før du svejser dem fast.
Hvis alt passer, skal du fastgøre bagbeslaget på stolpen eller muren med skruer, rawlplugs og skiver.
II. Montering af forreste monteringsbeslag
Forbeslaget skal monteres på portbladet i en afstand svarende til værdierne D og E, som aflæses i tabellen (værdien D er fast og er 880 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Pakken indeholder et beslag til svejsning. Hvis du ønsker et beslag til skruefastgørelse, anbefaler vi, at du bestiller det alternative NICE PLA8-beslag til skruefastgørelse.
- Beregn værdien i tabellen E
- Beregn højden ud fra billedet beslagenes højder (vis billede)
- Fastgør beslaget på portbladet (hvis beslaget skal svejses fast, anbefaler vi, at du kun hæftesvejser det indtil videre)
III. Montering af portmotoren på bagbeslaget
- Fastgør motoren på beslaget som vist på billedet ved hjælp af den medfølgende bagbeslagstap, skive og møtrik.
- Spænd møtrikken helt, og løsn den derefter 1/10 omgang, så portmotoren kan dreje
IV. Montering af portmotoren på forbeslaget

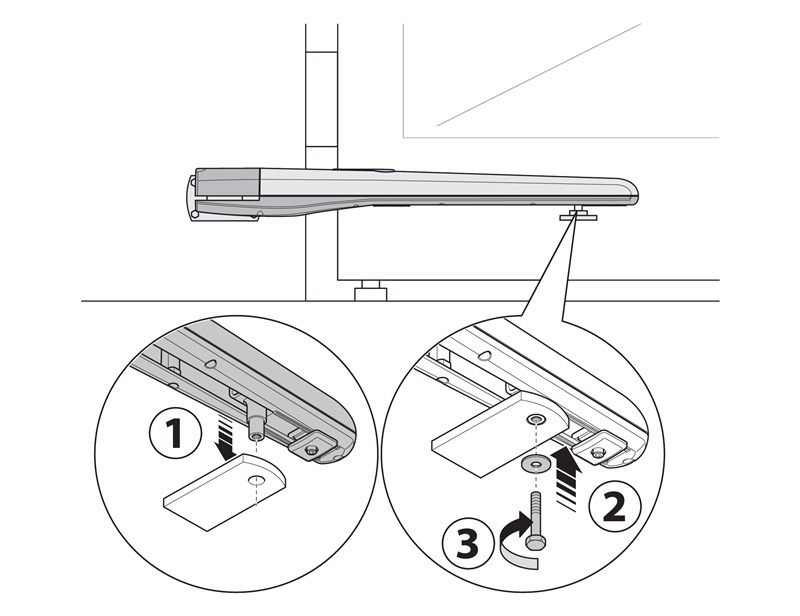

- Fastgør motoren på beslaget som vist på billedet ved hjælp af den medfølgende tap og skive.
- Spænd tappen helt
V. Endestop og mikrokontakt
230 V-motoren har et mekanisk endestop med mikrokontakt, som afbryder strømmen til motoren, når den kommer i kontakt med tappen. Montøren skal kontrollere den faktiske endestopudrustning på den leverede motor, mens strømmen er afbrudt, indstille endestillingerne og inden idriftsættelse afprøve bevægelsen og sikkerhedsfunktionerne i henhold til vejledningen til den anvendte styreenhed.

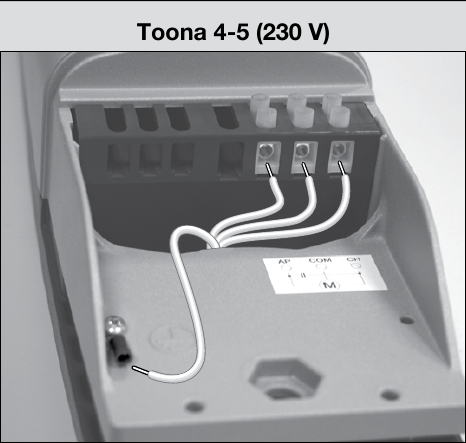

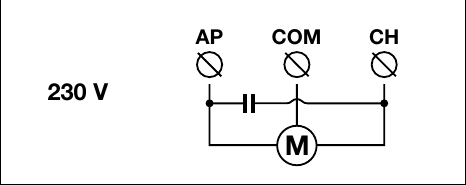

Motorens kabelføring og tilslutning
Afbryd strømforsyningen, før du foretager tilslutninger. 230 V AC er motorens spænding; styreenhedens strømforsyning og tilbehørsudgangene skal vurderes særskilt. Motoren har mærkede klemmer AP / COM / CH og beskyttelsesjord. Udfør tilslutning, bevægelsesretning og kontrol af mikrokontakter i henhold til NICE's originale diagram og vejledningen til den anvendte styreenhed. Ved åbning udad byttes retningslederne ifølge NICE; beskyttelseslederen bliver på sin plads.
Når tilslutningen er udført, skal bevægelsesretning, stoppositioner og sikkerhedsanordninger kontrolleres i henhold til manualen til den konkrete styreenhed. Elektrisk tilslutning og afprøvning skal udføres af en fagkyndig person.
Tilslutning af tilbehør til MC800 med MCA5R30-kort
Følgende tilslutning gælder for MC800/MCA5R30 i sæt med denne styreenhed. Tilbehørsklemmerne hører til styreenheden, ikke selve motoren. Brug det tilhørende diagram, hvis du anvender en anden styreenhed. Afbryd netforsyningen før arbejdet påbegyndes.
| Tilbehør | Klemmer, strømforsyning og polaritet |
|---|---|
Hjælpestrømforsyning | På MCA5R30 er klemme 3 = 0 V (−) og klemme 4 = +24 V DC samt indgangenes fællespunkt. Den fælles grænse for strømforsynet tilbehør er 200 mA; kontrollér hvert produkts strømforbrug og tilladte spænding. |
EPM-relæfotoceller | Når Standby er slået fra, og fototest ikke er aktiveret, skal senderen TX og modtageren RX forsynes fra klemme 4 (+24 V DC) og klemme 3 (−). Den potentialfrie kontakt C–NC på modtageren tilsluttes mellem 4 (fælles) og den relevante indgang 8/PHOTO, 9/PHOTO1 eller 10/PHOTO2. Kontakten har ingen +/−-polaritet. AUX-indgangene skal indstilles til relæfotocelletilstand; i endestoptilstand har de en anden funktion. |
EPM med Standby slået til | Følg MCA5R30-diagrammet, og forsyn både TX og RX mellem klemme 4 (+24 V DC) og klemme 5 (OutSTB, styret returledning). På EPM-fotoceller er 1 = +, 2 = returledning. OutSTB er 24 V, maks. 4 W og slukkes i Standby; brug ikke klemme 5 som permanent minus. RX-kontakten C–NC tilsluttes mellem 4 og den relevante PHOTO-indgang. |
EPM med fototest | Tilslut følgende i henhold til fototestdiagrammet: TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Modtageren forsynes konstant: RX 1 → 4 (+), RX 2 → 3 (−). RX-kontakten C–NC forbliver tilsluttet mellem 4 og den relevante PHOTO-indgang. Overbelast ikke OutSTB, og brug den ikke samtidig til en anden belastning; udfør indlæring og afprøv sikkerhedsfunktionen efter tilslutningen. |
BlueBUS-fotoceller | Kompatible EPMB tilsluttes med to ledere til BlueBUS-klemme 6 og 7. + og − er ikke polaritetsbestemte. Indstil adressen, og start enhedssøgningen, når et element tilføjes eller fjernes. |
STOP- og kommandokontakter | Den potentialfrie indgang 12/STOP accepterer NO, NC eller 8,2 kΩ afhængigt af det tilsluttede element; tilstanden indlæres. 13/SbS, 14/OPEN og 15/CLOSE bruger en NO-kontakt mod klemme 4 (fælles). Sådanne kontakter har ingen +/−-polaritet; tilfør ikke ekstern spænding til indgangene. Det gælder også relæet til en nøgleafbryder eller ekstern modtager. |
ELAC-blinklys | NICE ELAC tilsluttes udgangen FLASH beregnet til en selvblinkende lampe: styret 120/250 V AC, maks. 21 W. Dette er en netudgang; den har ingen +/−-polaritet. Den må ikke forveksles med 24 V-tilbehørsklemmerne. |
Elektrisk lås | Klemmerne 1–2 / EL: 12 V AC, maks. 15 VA. Vekselstrømsudgangen har ingen +/−-polaritet; kontrollér låsens specifikationer. |
Radiomodtager | OXIBD monteres i SM-stikket; brug ikke strømforsyningsklemmerne 3/4 eller BlueBUS til den. Antennen tilsluttes i henhold til modtagerens vejledning, ikke motorklemmerne. |
Hvis AUX-indgangene 8–11 bruges til endestop, har de en anden funktion end PHOTO-indgangene. Ved ændring af fotoceller eller tilslutning skal den relevante indlæring gentages, og portens stop og reaktion afprøves. Den detaljerede fremgangsmåde findes i vejledningen til MC800-styreenheden.
Relæfotoceller i Standby-tilstand
Relæfotoceller med fototest
Tilbehør efter styreenhed
Vælg ekstraudstyr efter styreenheden i det konkrete sæt. Kontrollér dens spænding, indgange, modtager og tilslutningstype, før du bestiller:
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed |
Drevets styreelektronik. |
|
| Blinklys | Signalerer, at porten bevæger sig. ELAC-modellen har en indbygget antenne, som kan forbedre fjernbetjeningens rækkevidde ved korrekt tilslutning. |
Vælg et andet blinklys ud fra spændingen og belastningsevnen for den faktiske styreenheds udgang. |
| Fotoceller |
Fotoceller hjælper med at registrere forhindringer; portens reaktion afhænger af tilslutningen og styreenhedens indstillinger. Til MC800 tilsluttes kontaktfotoceller og BlueBUS-fotoceller til forskellige indgange. Antallet af par og deres anvendelse skal fastlægges ud fra det faktiske styrekort. |
|
| Fjernbetjening | Til fjernbetjening af porten. Vælg fjernbetjeningens type og kodning ud fra den modtager, der er monteret i den anvendte styreenhed. |
|
| Modtager |
Til fjernbetjening af porten. Kontrollér stikforbindelsen og det enkelte styrekorts understøttede kodning, før du vælger. |
|
| Antenne |
For bedre rækkevidde på fjernbetjeningen. |
|
| Tastatur | Åbn porten med en kode uden fjernbetjening. For BlueBUS-modeller skal du kontrollere, om den faktiske styreenhed understøtter dem som kommandoudstyr. | |
| Nøglekontakt | Nøglebetjening via en egnet styreindgang på styreenheden; vælg monteringssted ud fra kabelføringen. | |
| Kortlæsere | Adgang med kort eller nøglebrik. ETPB kræver en styreenhed med BlueBUS, der understøtter kommandoudstyr. |
|
| Elektriske låse | Den elektriske lås holder portfløjen fast i lukket position. Vælg en passende lås, og fastlæg styringen ud fra porten, spændingen og udgangen på den anvendte styreenhed. |
|
Manuel frigørelse af drevet
Frigør eller lås drevet kun når portfløjen står stille. Hvis porten har en elektrisk lås, skal den låses op først. Afbryd strømmen ved fejl.
- Skub beskyttelsesdækslet til side, sæt den medfølgende nøgle i, og drej den med uret.
- Løft frigørelseshåndtaget, og skub portfløjen manuelt.
- Lås igen ved at sænke håndtaget, dreje nøglen mod uret, tage den ud og lukke dækslet.
Kontrollér før genstart, at drevet er låst, og at ingen befinder sig i portens bevægelsesbane.
Kontrol og vedligeholdelse
Få drevet kontrolleret af en fagperson mindst hver 6. måned; ved hyppig brug kan det være nødvendigt at gøre det oftere. Med strømmen afbrudt kontrollerer teknikeren fastgørelser, korrosion, slitage og smøring af spindlen og møtrikken, og afprøver derefter bevægelsen og sikkerhedsfunktionerne. Hvis porten opfører sig unormalt, må du ikke forsøge at reparere den selv; kontakt installationsfirmaet.
Tekniske data
| Parameter | Værdi |
|---|---|
Model | TO5015 |
Drivmotor | 230 V AC |
Maksimalt / nominelt strømforbrug | 1,5 A / 1 A |
Maksimalt / nominelt effektforbrug | 340 W / 180 W |
Kondensator i motoren | 7 µF |
Slaglængde | 540 mm |
Hastighed uden belastning | 0,013 m/s |
Hastighed under belastning | 0,010 m/s |
Maksimal / nominel kraft | 1 800 N / 600 N |
Cyklusser i timen ved nominel kraft | 54 |
Beskyttelsesklasse | IP44 |
Driftstemperatur | −20 til +50 °C |
Termisk beskyttelse | 140 °C |
Isolationsklasse | F |
Vejledende levetid ifølge NICE | 80 000 til 250 000 arbejdscyklusser |
Samlede mål (længde × bredde × højde) | 965 × 115 × 105 mm |
Motorens vægt | 7 kg |
Monteringsvejledning til NICE Toona. Programmering, indlæring af positioner og tilbehør er beskrevet i vejledningen til den faktiske styreenhed.
