Beskrivelse af produktet NICE Toona Toona 4016P – separat motor til svingporte med en fløjbredde på 3 m/800 kg, til større belastning
NICE Toona TO4016P er en separat elektromekanisk motor til én portfløj. Motoren drives med en spænding på 230 V AC fra en passende styreenhed. Motorens spændingsangivelse er ikke det samme som styreenhedens netforsyning.
Vurder vægten og længden af én portfløj sammen ud fra NICE-grafen; de to yderværdier, der er angivet for modellen, gælder ikke automatisk samtidig.
Den forstærkede variant har sin egen graf over tilladt vægt og fløjlængde. Brug grafen for den præcise motormodel, når du vælger.
Hvis motoren indgår i et sæt med MC800/MCA5R30, skal du følge vejledningen til denne styreenhed. Hvis sættet er et andet eller ældre, skal du kontrollere den faktiske styreenhedstype.
| Hurtig navigation | |
|---|---|
| Tilbehør | Begrænsninger |
| Levetid | Montering |
| Tilslutning | Oplåsning |
| Specifikationer | Vedligeholdelse |
| Tilbehør – klemmer og polaritet | PDF-manual |
- Irreversibel
- 230 V
- Langsom
- Med mekanisk stop og mikrokontakt; kontrollér endepositionerne i henhold til motorens faktiske udførelse
- Til større belastning – 3200 N
Anvendelsesområde

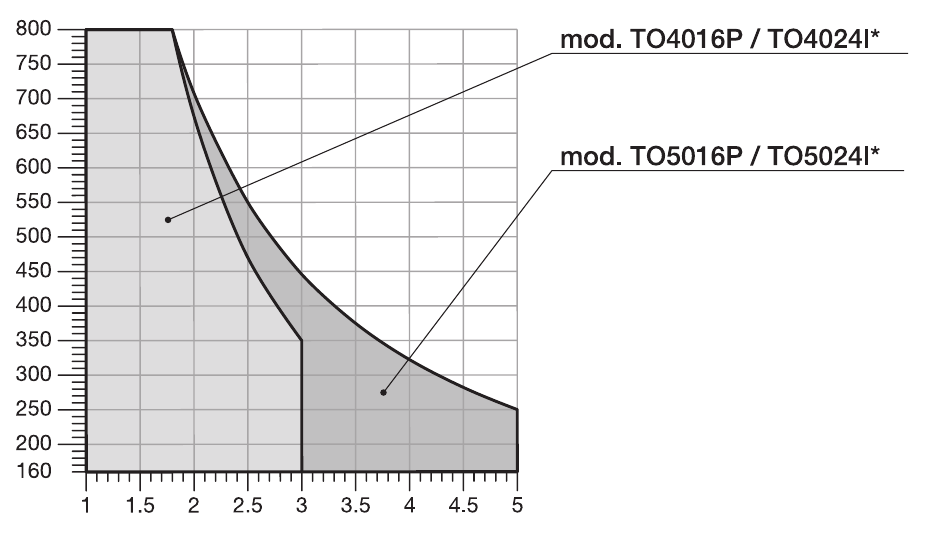

NICE-grafen viser yderværdierne 800 kg og 3 m for én portfløj. Aflæs den tilladte kombination på kurven; maksimumværdierne kan ikke automatisk anvendes samtidig.
Levetid og belastning
For modellen TO4016P er den anslåede levetid 50.000 til 150.000 arbejdscyklusser. Den afhænger af fløjens vægt og længde, bevægelsesmodstand, temperatur, vind og vedligeholdelse. Det præcise antal cyklusser for en bestemt port kan ikke fastslås ud fra dette interval.
Valg af styreenhed
NICE MC800/MCA5R30 er den aktuelle styreenhed og erstatter de ældre A60, A400, A6 og A6F. MC200 sælges stadig til én motor. Hvis der allerede er installeret en ældre styreenhed, skal du følge vejledningen til det faktiske styrekort.
Aktuelt sortiment
- NICE MC800 – til én eller to 230 V-motorer.
- NICE MC200 – til én 230 V-motor.
Ældre kompatible styreenheder – udgået af produktion
I. Montering af bageste beslag
Stolpe og montering af beslag: Til almindelig montering anbefaler vi en solid stolpe med et tværsnit på 120 × 120 mm. Tværsnittet 100 × 100 mm er et vejledende minimum, kun hvis stolpens styrke, fundamentet og hængslets placering er passende.
Ved et andet tværsnit eller en anden forskydning af hængslet skal du tilpasse det bageste beslag eller bruge det forlængede beslag PLA6. Målene A og B skal passe til den målte C-værdi og åbningsvinklen; deres betydning fremgår af monteringsgrafen. Ved åbning udad kræves et forlænget bagbeslag; fastlæg længden ud fra monteringsgeometrien, og kontrollér, at portfløjen kan bevæge sig frit.
Tegning af åbning indad
Tegning af åbning udad
Beregn bagbeslagets placering ved hjælp af grafen, hvor du kan aflæse målene A og B samt den maksimale åbningsvinkel. Bemærk, at værdierne A og B skal være ens eller næsten ens, så portåbneren kan bevæge sig jævnt og lineært.

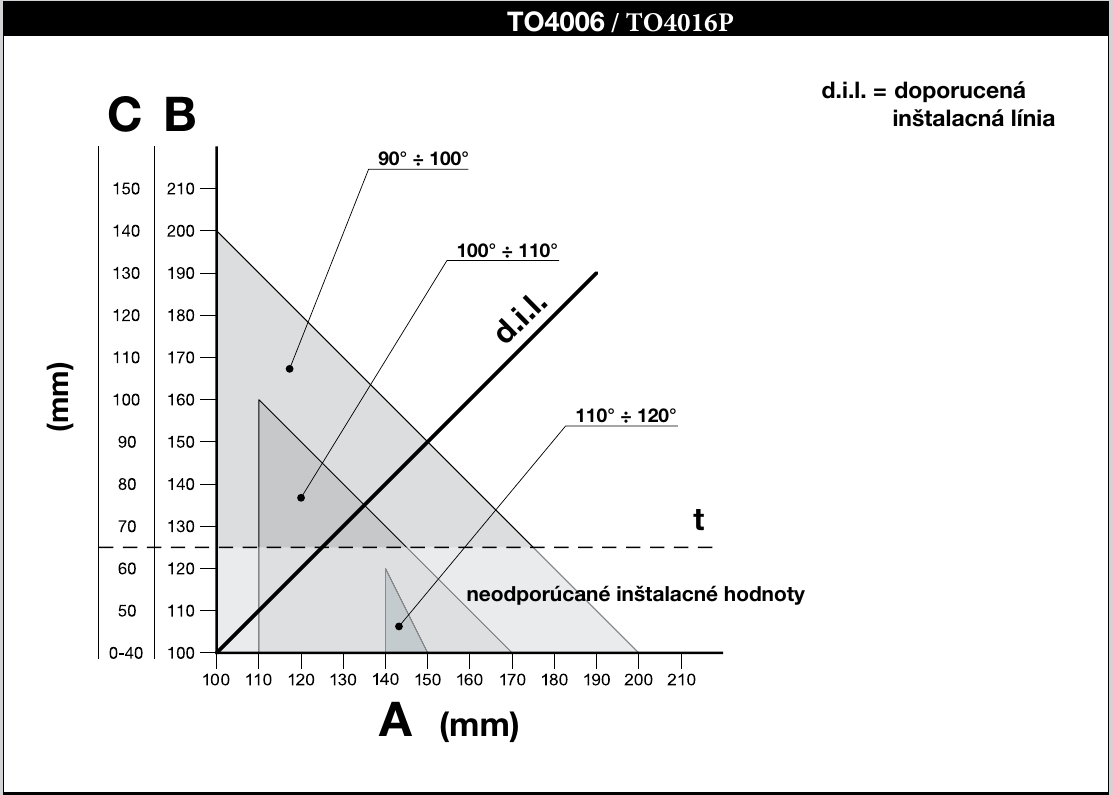

NICE Toona TO4006 / TO4016P-monteringsgraf
Eksempel på aflæsning af værdier fra grafen
Beregningsforløb:
- Mål afstanden C på tegningen
- Find den målte C-værdi i monteringsgrafen, og tegn en vandret linje ud fra den. Aflæs den tilsvarende B-værdi på den tilstødende skala.
- Skæringspunktet med linjen d.i.l. (den anbefalede monteringslinje i NICE-grafen) angiver den maksimale åbningsvinkel; aflæs A-målet lodret ud fra dette punkt.
- Brug ikke B-målet under den stiplede linje t; NICE anbefaler ikke dette område af grafen.
- Hvis åbningsvinklen ikke passer, skal du justere A og eventuelt også B, så de er omtrent ens. Kontrollér derefter portfløjens fulde bevægelse igen.
Før beslaget fastgøres på stolpen eller muren, skal det afkortes til den ønskede længde, der passer til målene A og B og svejs den fast på monteringspladen.
1. Skær beslaget til i den ønskede længde
2. Svejs det afkortede beslag fast på monteringspladen
Det medfølgende bagbeslag er 150 mm langt. Kontrollér, inden du afkorter og svejser beslaget fast, at det gør det muligt at overholde målene A og B for din stolpe; brug om nødvendigt et forlænget beslag.
Før du fastgør bagbeslaget, skal du kontrollere, at forbeslaget placeres på den faste del af portbladet, da der er en højdeforskel mellem for- og bagbeslaget, som vist på billedet.
Ifølge NICE-tegningen er højdeforskellen mellem beslagene F = 34 mm. Kontrollér også målet på de medfølgende beslag, inden du svejser dem fast.
Hvis alt passer, skal bagbeslaget fastgøres til stolpen eller muren med skruer, rawlplugs og skiver.
II. Montering af det forreste monteringsbeslag
Placér forbeslaget ud fra målene A, D og E. For TO4016P angiver monteringstabellen D = 695 mm; vælg den tilsvarende værdi for E ud fra det målte A:
| A (mm) | E (mm) |
|---|---|
| 100 | 595 |
| 110 | 585 |
| 120 | 575 |
| 130 | 565 |
| 140 | 555 |
| 150 | 545 |
| 160 | 535 |
| 170 | 525 |
| 180 | 515 |
| 190 | 505 |
| 200 | 495 |
| 210 | 485 |
Den medfølgende pakke indeholder et beslag til fastsvejsning. Hvis du ønsker et beslag til skruefastgørelse, anbefaler vi, at du bestiller det alternative NICE PLA8-beslag til skruefastgørelse.
- Beregn ud fra tabellen værdien E
- Beregn højden ud fra billedet beslagenes højder (vis billede)
- Fastgør beslaget på portbladet (hvis du svejser beslaget fast, anbefaler vi, at du først kun hæftepunktsvejser det)
III. Montering af portmotoren på bagbeslaget
- Fastgør motoren på beslaget som vist på billedet ved hjælp af den medfølgende bagbeslagstap, skive og møtrik.
- Spænd møtrikken helt, og løsn den derefter 1/10 omgang, så portmotoren kan dreje
IV. Montering af portmotoren på forbeslaget
- Fastgør motoren på beslaget som vist på billedet ved hjælp af den medfølgende tap og skive.
- Spænd tappen helt
V. Endepositioner og mikrokontakt
230 V-motoren har et mekanisk endestop med en mikrokontakt, som afbryder strømmen til motoren, når den kommer i kontakt med tappen. Installatøren skal kontrollere motorens faktiske endestopudstyr, mens strømmen er afbrudt, indstille endepositionerne og inden idriftsættelse afprøve bevægelsen og sikkerhedsanordningerne i henhold til vejledningen til den anvendte styreenhed.
Kabling og tilslutning af motoren
Afbryd strømforsyningen før tilslutning. Spændingen på 230 V AC er motorens spænding; strømforsyningen til styreenheden og tilbehørets udgange skal vurderes separat. På motoren er klemmerne mærket AP / COM / CH samt beskyttelsesjord. Udfør tilslutning, kontrol af bevægelsesretning og kontrol af mikrokontakter i henhold til NICE's originale tegning og vejledningen til den anvendte styreenhed. Ved åbning udad skal ledningerne til bevægelsesretningen byttes om ifølge NICE; beskyttelseslederen skal blive siddende.
Kontrollér efter tilslutning bevægelsesretningen, stoppositionerne og sikkerhedsanordningerne i henhold til manualen til den konkrete styreenhed. Elektrisk tilslutning og afprøvning skal udføres af en kvalificeret person.
Tilslutning af tilbehør til MC800 med MCA5R30-kort
Den følgende tilslutning gælder for MC800/MCA5R30 i sæt med denne styreenhed. Tilbehørsklemmerne hører til styreenheden, ikke selve motoren. Brug det tilhørende diagram, hvis du anvender en anden styreenhed. Afbryd netforsyningen før arbejdet påbegyndes.
| Tilbehør | Klemmer, strømforsyning og polaritet |
|---|---|
Hjælpestrømforsyning | På MCA5R30 er klemme 3 = 0 V (−) og klemme 4 = +24 V DC og fællespunkt for indgangene. Den samlede strømgrænse for strømforsynet tilbehør er 200 mA; kontrollér hvert produkts strømforbrug og tilladte spænding. |
EPM-relæfotoceller | Når Standby er slået fra, og der ikke anvendes fototest, forsynes senderen TX og modtageren RX fra klemme 4 (+24 V DC) og klemme 3 (−). Den potentialfri kontakt C–NC på modtageren tilsluttes mellem 4 (fælles) og den relevante indgang 8/PHOTO, 9/PHOTO1 eller 10/PHOTO2. Kontakten har ingen +/−. AUX-indgangene skal indstilles til tilstanden for relæfotoceller; i tilstanden for endestop har de en anden funktion. |
EPM med Standby aktiveret | Tilslut strømforsyningen i henhold til MCA5R30-diagrammet både TX og RX mellem klemme 4 (+24 V DC) og klemme 5 (OutSTB, koblet returledning). På EPM-fotocellerne er 1 = +, 2 = returledning. OutSTB er 24 V, maks. 4 W og slukker i Standby; brug ikke klemme 5 som permanent minus. RX-kontakten C–NC forbindes mellem 4 og den relevante PHOTO-indgang. |
EPM med fototest | Tilslut i henhold til fototestdiagrammet TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Modtageren får konstant strøm: RX 1 → 4 (+), RX 2 → 3 (−). RX-kontakten C–NC forbliver forbundet mellem 4 og den relevante PHOTO-indgang. Overbelast ikke OutSTB, og brug den ikke samtidig til en anden belastning; udfør indlæring og afprøv sikkerhedsfunktionen efter tilslutningen. |
BlueBUS-fotoceller | Kompatible EPMB tilslut med to ledere til BlueBUS-klemme 6 og 7. + og − skal ikke skelnes. Indstil adressen, og start enhedslæring, når et element tilføjes eller fjernes. |
STOP- og styrekontakter | Spændingsfri indgang 12/STOP accepterer NO, NC eller 8,2 kΩ, afhængigt af det tilsluttede element; tilstanden indlæres. 13/SbS, 14/OPEN og 15/CLOSE bruger en NO-kontakt mod klemme 4 (fælles). Sådanne kontakter har ingen +/−; tilfør ikke ekstern spænding til indgangene. Dette gælder også relæet til en nøglekontakt eller en ekstern modtager. |
ELAC-signallampe | NICE ELAC tilsluttes til udgangen FLASH beregnet til en lampe, der blinker selv: koblet 120/250 V AC, maks. 21 W. Det er en netspændingsudgang; den har ingen +/−. Den må ikke forveksles med 24 V-klemmer til tilbehør. |
Elektrisk lås | Klemmer 1–2 / EL: 12 V AC, maks. 15 VA. Vekselstrømsudgangen har ingen +/−; kontrollér låsens specifikationer. |
Radiomodtager | OXIBD monteres i stikket SM; brug ikke strømforsyningsklemmerne 3/4 eller BlueBUS til den. Antennen tilsluttes i henhold til modtagerens anvisninger, ikke motorens klemmer. |
Hvis AUX-indgangene 8–11 bruges til endestop, har de en anden funktion end PHOTO-indgangene. Gentag den relevante indlæring, og afprøv portens stop og reaktion, når fotocellerne eller tilslutningen ændres. Den detaljerede fremgangsmåde findes i vejledningen til MC800-styreenheden.
Relæfotoceller i Standby-tilstand
Relæfotoceller med fototest
Tilbehør efter styreenhed
Vælg ekstraudstyr ud fra styreenheden i den konkrete installation. Kontrollér dens spænding, indgange, modtager og tilslutningstype, før du bestiller:
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed |
Drevets styreelektronik. |
|
| Signallampe | Signalerer, at porten er i bevægelse. ELAC-modellen har indbygget antenne; korrekt tilsluttet kan den forbedre fjernbetjeningens modtagelse. |
Vælg en anden signallampe ud fra spændingen og belastningsevnen for udgangen på den faktiske styreenhed. |
| Fotoceller |
Fotoceller hjælper med at registrere forhindringer; portens reaktion afhænger af tilslutningen og styreenhedens indstilling. På MC800 tilsluttes kontakt- og BlueBUS-fotoceller til forskellige indgange. Bestem antallet af par og deres anvendelse ud fra det faktiske kort. |
|
| Sender | Til fjernbetjening af porten. Vælg fjernbetjeningens type og kodning efter den modtager, der er monteret i den anvendte styreenhed. |
|
| Modtager |
Til fjernbetjening af porten. Kontrollér stik og den enkelte styreenheds understøttede kodning, før du vælger. |
|
| Antenne |
For bedre rækkevidde på fjernbetjeningen. |
|
| Kodetastatur | Åbn porten med en kode uden fjernbetjening. For BlueBUS-modeller skal du kontrollere, om den konkrete central understøtter dem som styreenheder. | |
| Nøglekontakt | Styring med nøgle via en egnet styreindgang på styreenheden; vælg monteringssted efter kabelføringen. | |
| Kortlæsere | Adgang med kort eller nøglebrik. ETPB kræver en central med BlueBUS, der understøtter styreenheder. |
|
| Elektriske låse | En elektrisk lås fastholder portfløjen i lukket position. Vælg lås og styring efter porten, spændingen og udgangen på den anvendte central. |
|
Manuel frigørelse af portåbneren
Frigør eller lås portåbneren kun når portfløjen står stille. Hvis porten har en elektrisk lås, skal den først låses op. Afbryd strømforsyningen ved fejl.
- Skub beskyttelsesdækslet til side, sæt den medfølgende nøgle i, og drej den med uret.
- Løft frigørelseshåndtaget, og flyt portfløjen manuelt.
- Sænk håndtaget for at låse igen, drej nøglen mod uret, tag den ud, og luk dækslet.
Kontrollér, at portåbneren er låst fast, og at der ikke er nogen i portens bevægelsesområde, før den startes igen.
Kontrol og vedligeholdelse
Få portåbneren kontrolleret af en fagperson mindst hver 6. måned; ved intensiv brug kan det være nødvendigt at gøre det oftere. Med strømmen afbrudt kontrollerer teknikeren fastgørelser, korrosion, slitage og smøring af spindlen og styremøtrikken og tester derefter bevægelsen og sikkerhedsanordningerne. Hvis porten opfører sig usædvanligt, må du ikke forsøge at reparere den selv; kontakt montøren.
Tekniske egenskaber
| Parameter | Værdi |
|---|---|
Model | TO4016P |
Drivmotor | 230 V AC |
Maksimalt / nominelt strømforbrug | 1,7 A / 1,2 A |
Maksimalt / nominelt effektforbrug | 385 W / 220 W |
Kondensator i motoren | 12 µF |
Slaglængde | 350 mm |
Hastighed uden belastning | 0,013 m/s |
Hastighed ved belastning | 0,010 m/s |
Maksimal / nominel kraft | 3 200 N / 800 N |
Cyklusser pr. time ved nominel kraft | 46 |
Beskyttelsesklasse | IP44 |
Driftstemperatur | −20 til +50 °C |
Termisk beskyttelse | 140 °C |
Isolationsklasse | F |
Vejledende levetid ifølge NICE | 50 000 til 150 000 arbejdscyklusser |
Samlede mål (længde × bredde × højde) | 820 × 115 × 105 mm |
Motorens vægt | 6 kg |
Monteringsvejledning til NICE Toona · Teknisk tillæg til TO4016P. Programmering, indlæring af positioner og tilbehør hører til vejledningen til den faktiske styreenhed.
