NICE Wingo WG4000 – enkeltstående motor til hængslede porte med en portfløj på op til 2 m/400 kg
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
på lager
2.544,96 kr. inkl. moms
| Vægt |
|---|
| 7,00 kg |
Beskrivelse af produktet NICE Wingo WG4000 – enkeltstående motor til hængslede porte med en portfløj på op til 2 m/400 kg
NICE WINGO WG4000 er en separat elektromekanisk motor til én fløj på en indkørselsport ved et parcelhus. Den har motor på 230 V AC / 50 Hz, snekkegear og et formonteret mekanisk åbningsstop. Den er selvlåsende; ved strømsvigt kan den frikobles med en nøgle. Styreenheden vælges separat efter antallet af motorer og portens udstyr.
Hvornår skal du vælge NICE WINGO WG4000
Portmotoren er beregnet til svingporte ved boliger. Før du vælger, skal du vurdere længden og vægten af én portfløj, dens fyldning, vindpåvirkning, hængslernes modstand og pladsen til beslagene. Porten skal kunne bevæges jævnt med håndkraft gennem hele bevægelsesbanen og må ikke begynde at bevæge sig af sig selv, når den slippes.
| Maksimal længde | 2 m; den tilladte vægt afhænger af grafen. |
|---|---|
| Maksimal vægt | 400 kg for en kortere portfløj, ikke automatisk ved den maksimale længde. |
| Motor og styring | 230 V AC-motor, separat styreenhed; MC800 til én eller to motorer. |
| Anvendelse | Til brug ved boliger, op til 30 cyklusser i timen ved nominel kraft og under passende forhold. Én cyklus består af en åbning og en lukning. |

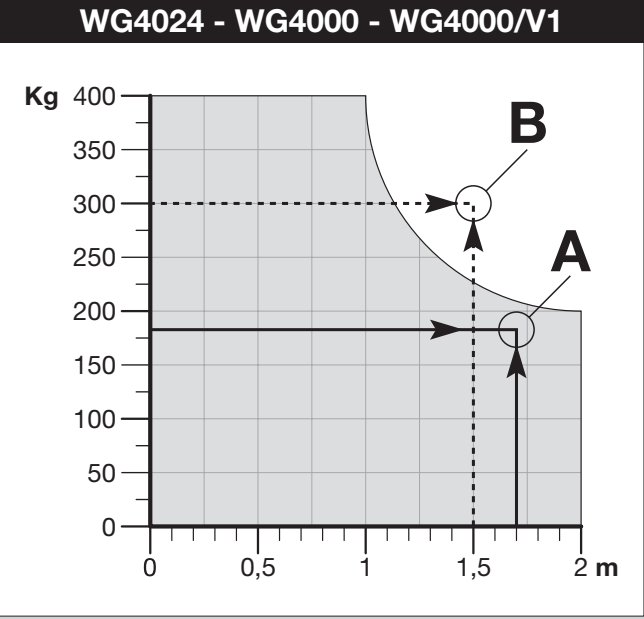

Den vandrette akse viser længden i meter, og den lodrette viser vægten i kilogram. Vælg en kombination inden for det grå område. Ved 2 m er grænsen cirka 200 kg; 400 kg gælder for en portfløj på cirka 1 m. Punkterne A og B er eksempler på en korrekt og en ikke-tilladt kombination, ikke mål for beslagmontering. En lukket portfløj og kraftig vind kan begrænse egnetheden yderligere.
Hvad den separate portmotor indeholder

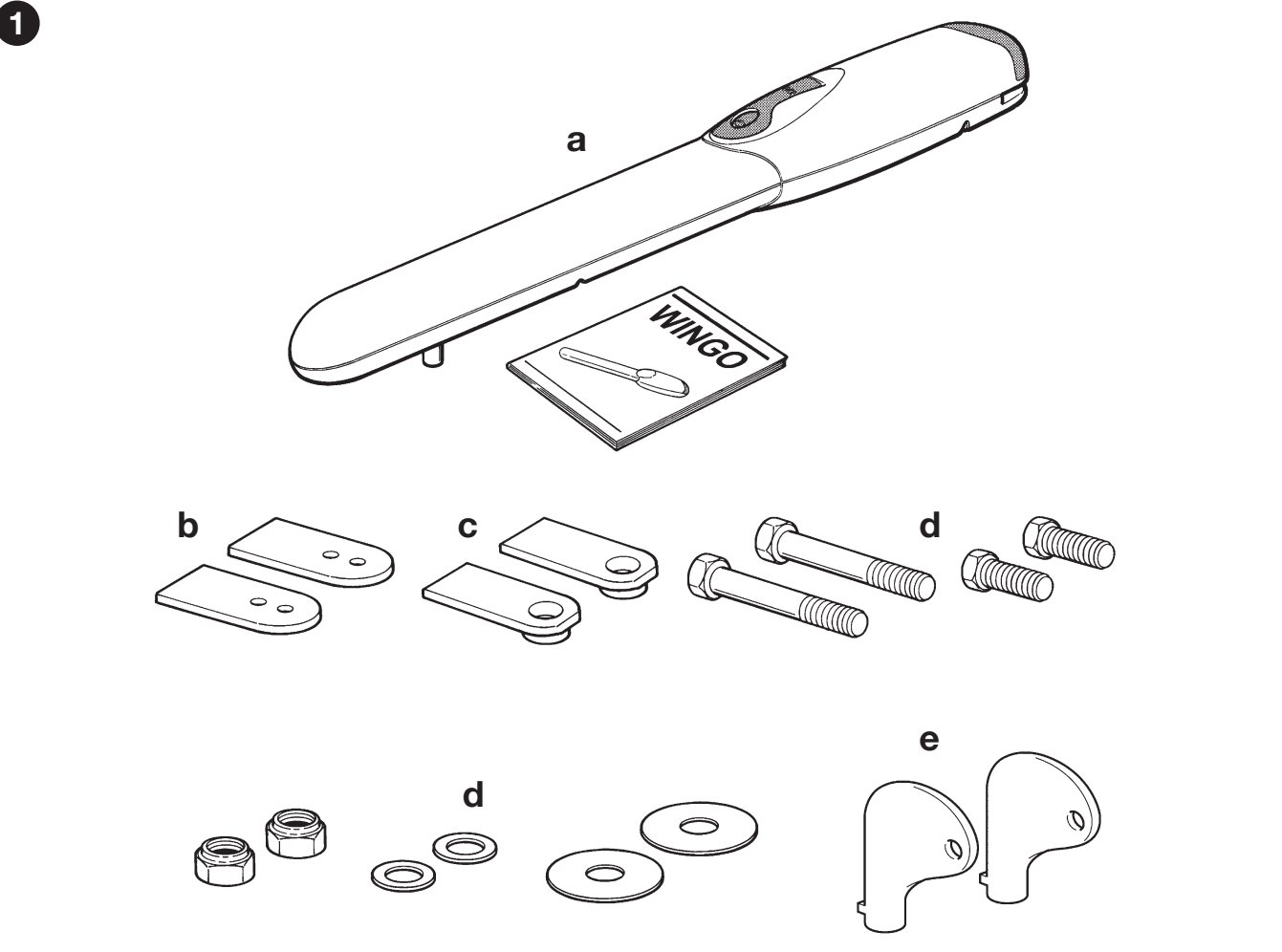

Denne vare er til én WG4000-motor, ikke en komplet automatik til en dobbeltfløjet port. Motoren leveres med forreste beslag, bageste beslag med monteringsplade, monteringsdele, frikoblingsnøgler og et formonteret åbningsstop. Ankre til den konkrete stolpe eller mur vælges efter underlaget.
Vælg styreenhed, modtager, fjernbetjeninger, fotoceller og blinklampe separat eller som del af et passende sæt. Et fast lukkeanslag skal være en del af porten. Til to portfløje skal du bruge to motorer.
Sæt til én eller to portfløje
Alle de nævnte sæt indeholder MC800, en OXIBD-modtager og én INTI2-fjernbetjening. Grundsættet indeholder ikke fotoceller; versionen med fotoceller indeholder desuden et par EPM, og versionen med tilbehør indeholder også en blinklampe ELAC. Antallet af motorer svarer til antallet af portfløje.
| Port | Sæt |
|---|---|
| 1 fløj | Grundsæt |
| 1 fløj | Med tilbehør |
| 1 fløj | Med fotoceller |
| 2 fløje | Grundsæt |
| 2 fløje | Med tilbehør |
| 2 fløje | Med fotoceller |
Valg af styreenhed
Aktuel styreenhed NICE MC800 / MCA5R30 styrer én eller to 230 V-motorer og erstatter de ældre styreenheder til disse opsætninger. Til én enkelt motor er NICE MC200 et alternativ med egen tilslutning og egne funktioner.
Ældre kompatible styreenheder, som allerede er blevet erstattet: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Hvis de beholdes, skal vejledningen for det faktisk monterede printkort følges. Ældre printkort MCA5 og det nyere MCA5R30 adskiller sig med hensyn til klemmer og funktioner; betegnelsen MC800 alene fastslår ikke generationen.
De detaljerede trin nedenfor gælder for MC800 med printkort MCA5R30 og udgangen OutSTB. De er ikke en vejledning til indstilling af A60, A6 eller MC200.
I. Montering af bagbeslaget
Montering, tilslutning og afprøvning skal udføres af en kvalificeret tekniker. Afbryd strømforsyningen, inden arbejdet påbegyndes. Beslagene skal være forsvarligt forankret, og motoren skal have plads til hele bevægelsen, åbning af dækslet og frikobling. Motoren kan ikke afhjælpe en port, der går trægt eller er ophængt forkert.

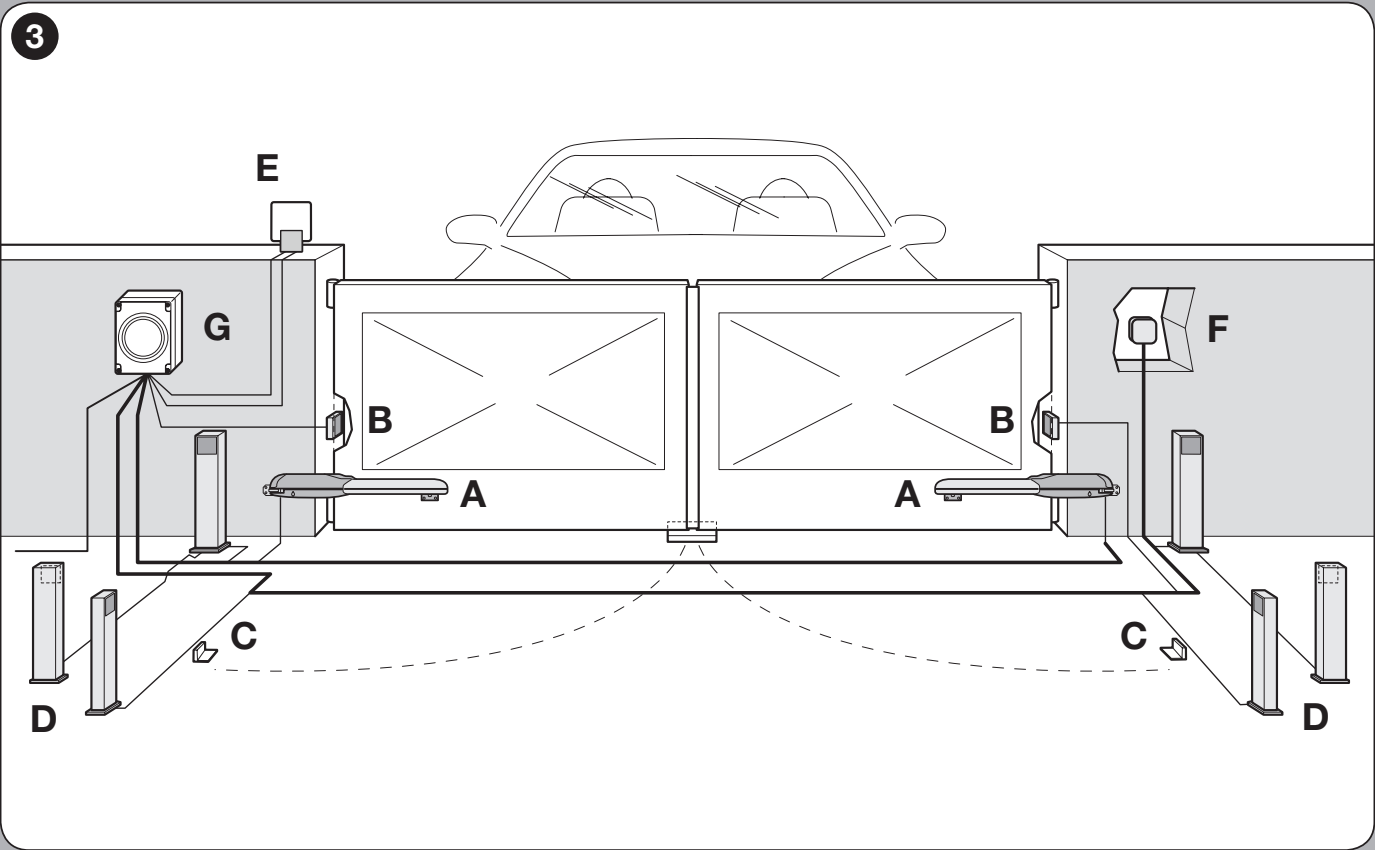

A motorer, B fotoceller, C åbningsstop, D fotocellesøjler, E blinklys, F betjeningselement, G styreenhed. De konkrete sikkerhedsanordninger vælges ud fra portens risici.

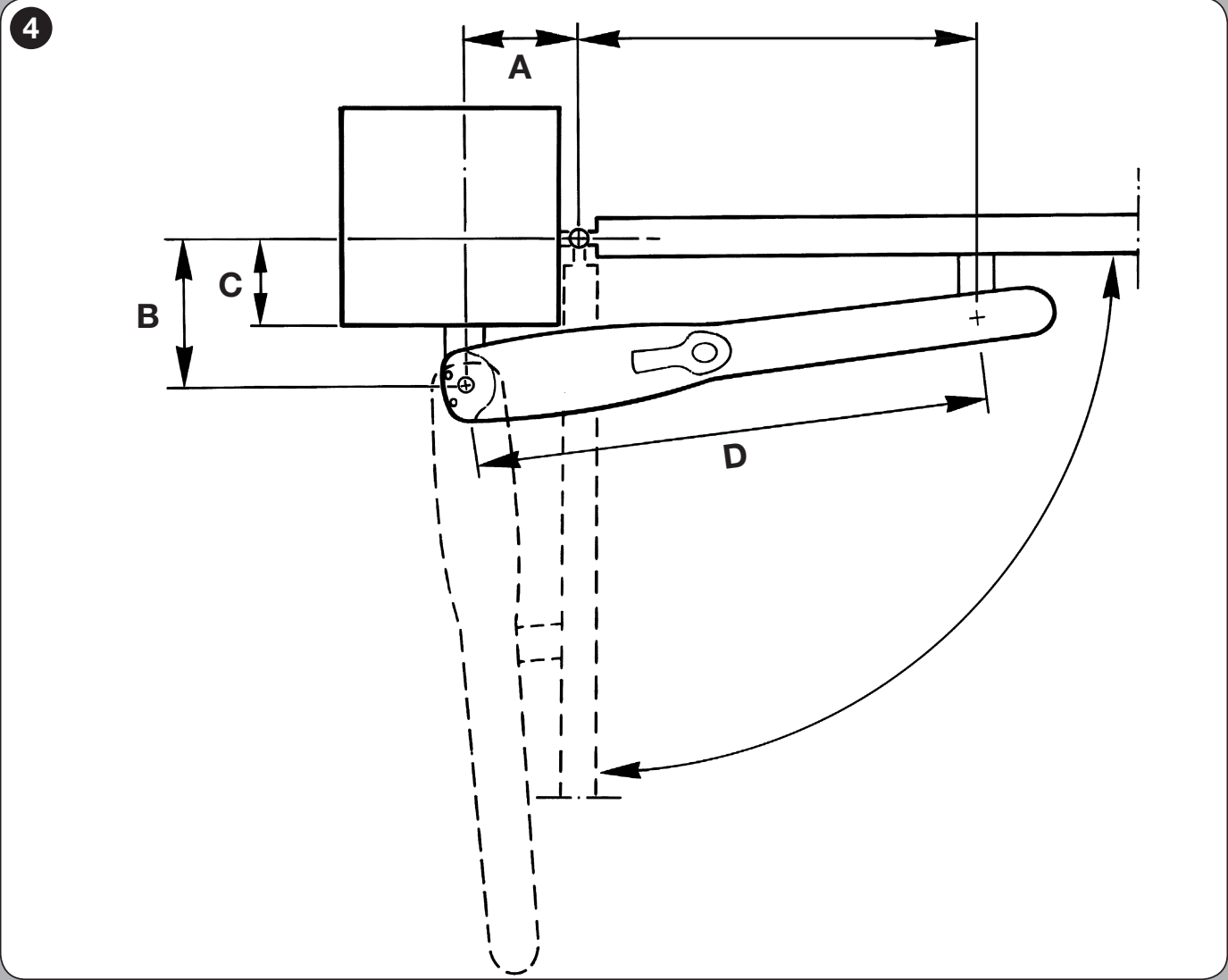

- Mål dimensionen C, dvs. hængselaksens afstand fra monteringsfladen som vist på tegningen.

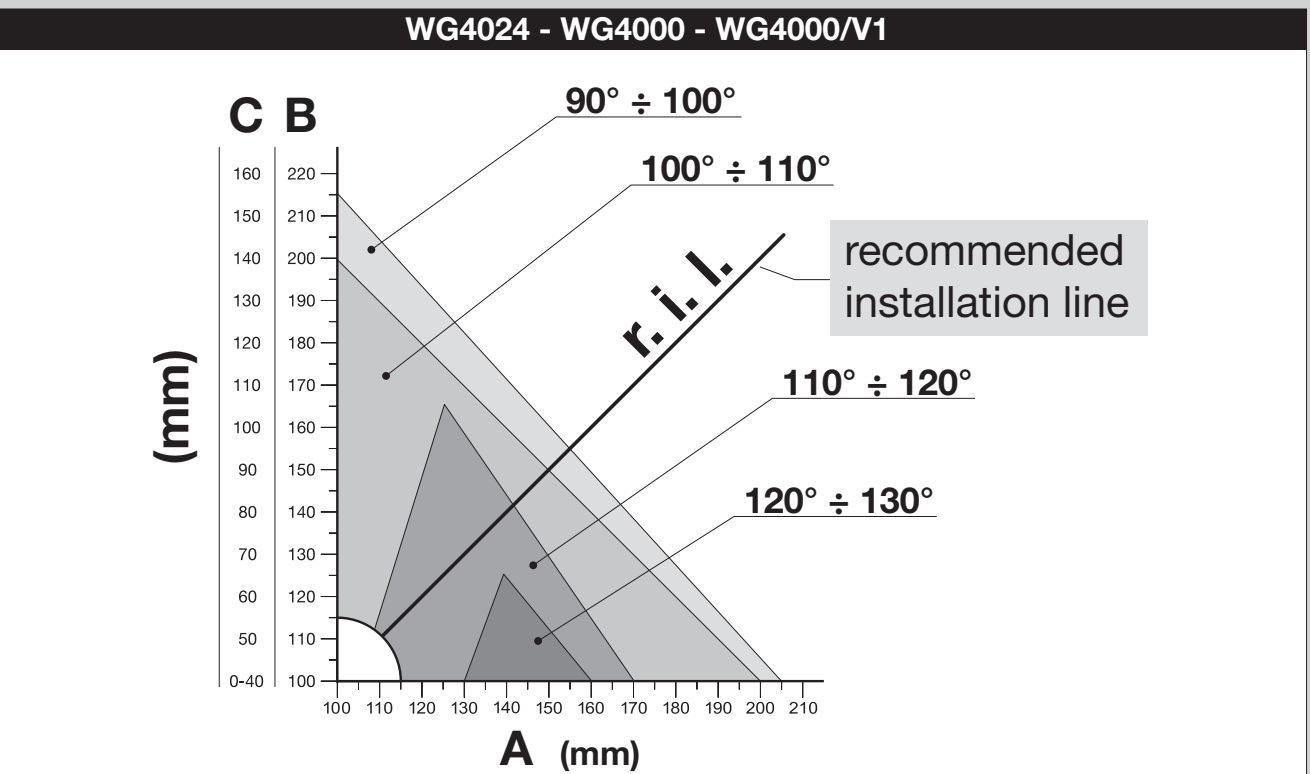

- Find den målte værdi for C i diagrammet. Den vandrette linje angiver dimensionen B; ved den anbefalede monteringslinje r.i.l. / DIL aflæses åbningsvinklen.
- Fra det valgte punkt tegnes en lodret linje ned til aksen A. A og B bør være omtrent ens, helst identiske.
- Hvis vinklen ikke er passende, vælges en anden tilladt kombination af A/B. Målene må ikke ændres uden for diagrammets område.
- Kontrollér inden forankring, at det forreste beslag kan monteres på en solid del af portfløjen, og at højdeforskellen mellem beslagene bliver F = 30 mm.

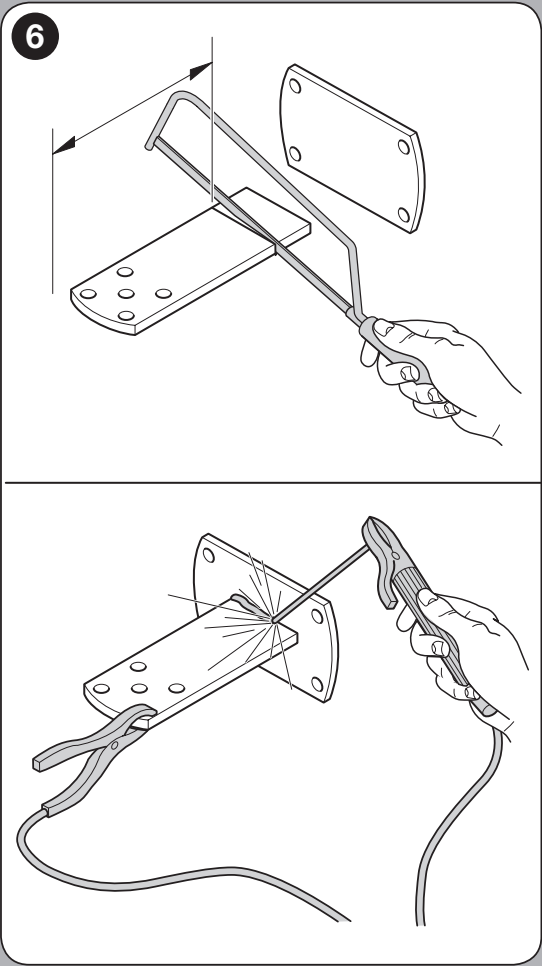

Bagbeslaget afkortes efter behov for A/B og svejses fast på monteringspladen; derefter fastgøres pladen med passende skruer, skiver og ankre. Det medfølgende bagbeslag har en længde på 150 mm. Hvis geometrien kræver et længere beslag, skal du bruge det forlængede beslag NICE PLA6; en ændring af længden alene erstatter ikke beregningen ud fra diagrammet.
Komplette mål på forankringsbeslagene GAP02500 hjælper med at kontrollere, om der er plads til fastgørelsen. Kontrollér målene A/B/C i forhold til hængslernes placering og motormodellen.
Åbning udad
WINGO kan også monteres til åbning udad som vist på følgende tegning. Beregn med et forlænget bagbeslag PLA6 og kontrollér pladsen uden for gennemkørselsområdet. Teknikeren skal tilpasse motorledningernes retning efter tilslutningen og kontrollere igen, at portfløjene åbner i den rigtige rækkefølge. Fælleslederen og beskyttelseslederen PE må ikke forveksles.
II. Forreste beslag og monteringsmål

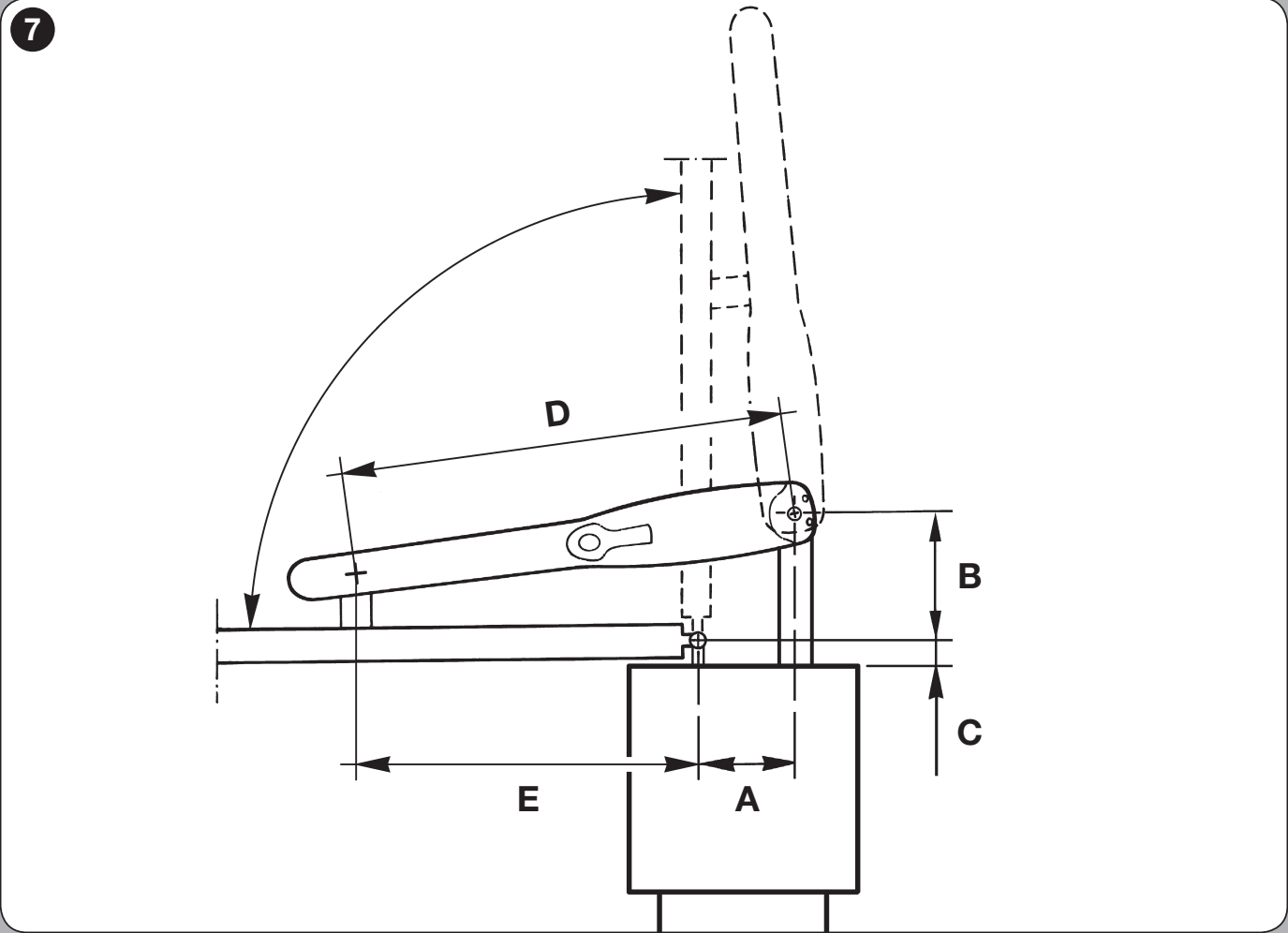

For WG4000 gælder D = 700 mm. Vælg målet E ud fra A i tabellen. D er monteringsmålet som vist på tegningen; stempelstangens slaglængde er et andet mål. Svejs beslaget fast på en solid del af portfløjen; et alternativ, der kan skrues fast, er NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 600 |
| 110 | 590 |
| 120 | 580 |
| 130 | 570 |
| 140 | 560 |
| 150 | 550 |
| 160 | 540 |
| 170 | 530 |
| 180 | 520 |
| 190 | 510 |
| 200 | 500 |
| 210 | 490 |
| 220 | 480 |
| 230 | 470 |

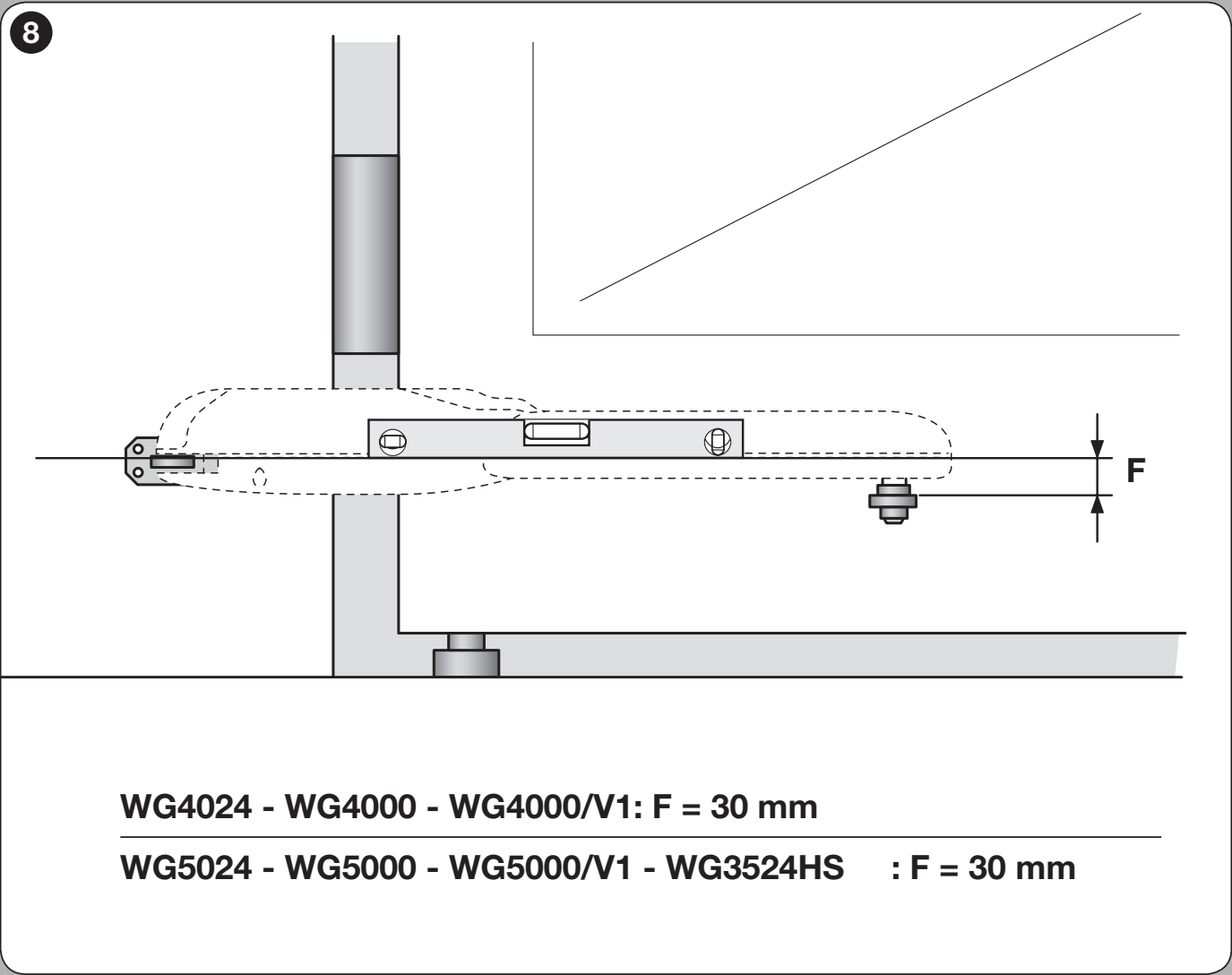

Det forreste beslag på portfløjen sidder F = 30 mm lavere end det bageste beslag på stolpen, som vist på billedet. Det er ikke hældningen på hele motoren: Kontrollér med et vaterpas, at motoren er monteret korrekt. Kontrollér begge motorpositioner og beslagets rækkevidde på portfløjen inden svejsning.
III. Fastgørelse af motoren

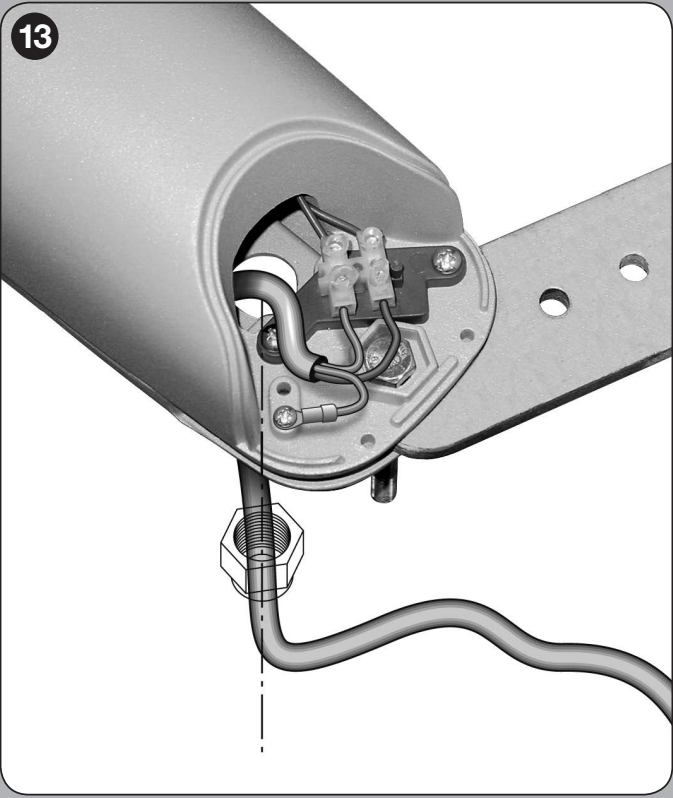

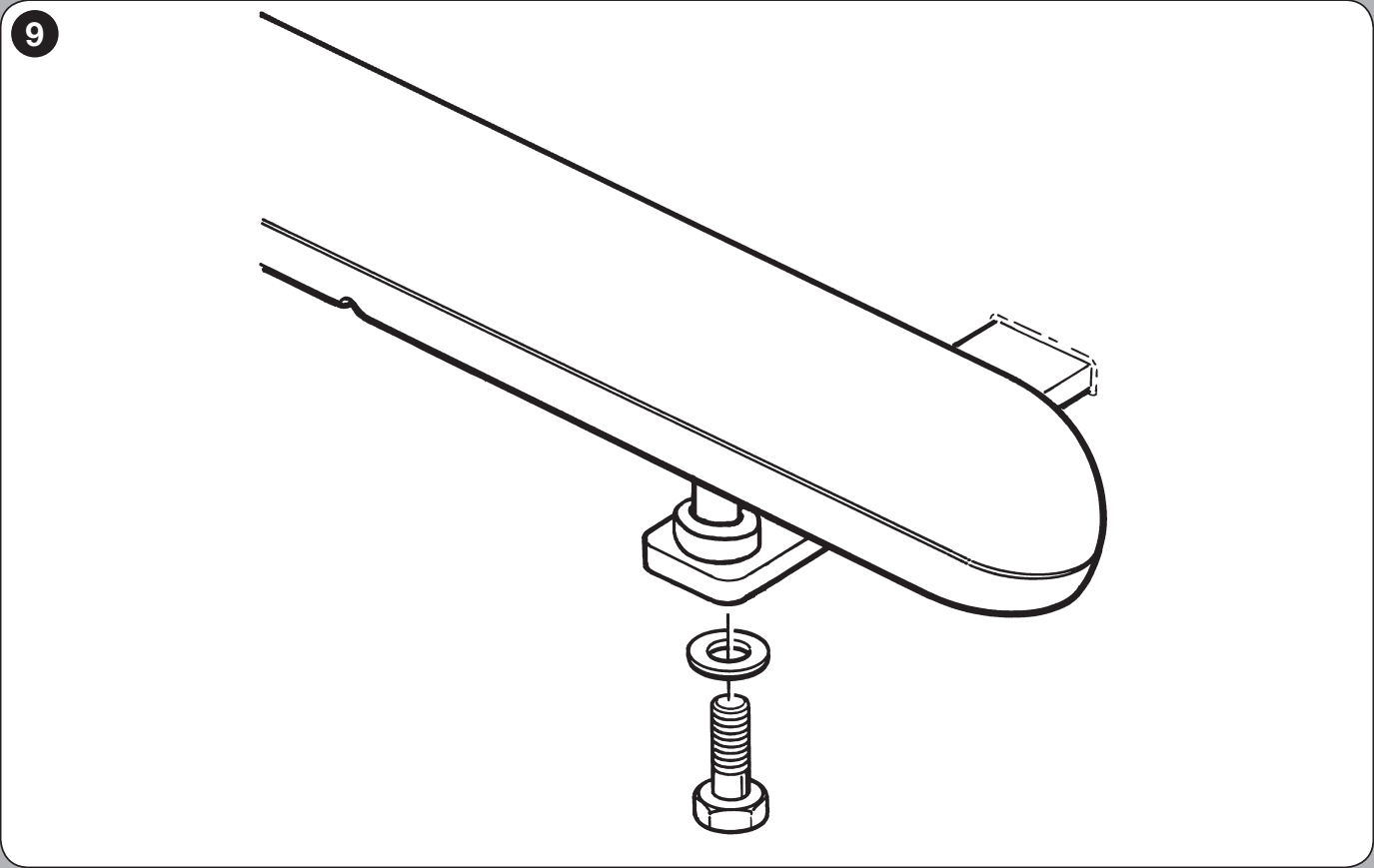

- Fastgør motoren til det bageste beslag med den medfølgende skrue, skive og møtrik. Spænd møtrikken, og løsn den derefter ca. 1/10 omgang, så det nødvendige minimale spillerum bevares.

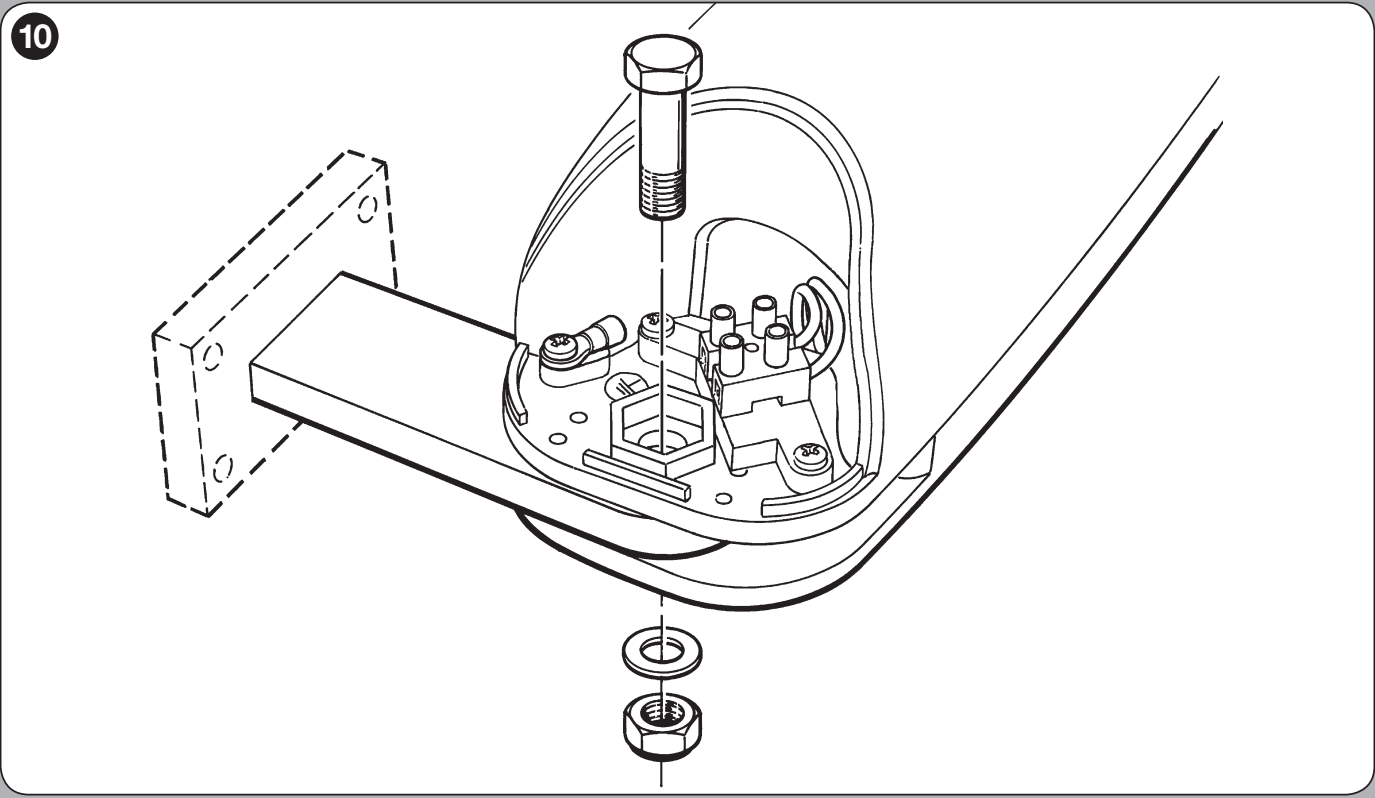

- Fastgør den forreste del til beslaget med de medfølgende dele, og spænd dem som vist på billedet.
- Afprøv hele bevægelsesbanen manuelt; den skal være fri for klemning og sideværts belastning. Fastgør mærkaten med instruktioner til frikobling tæt på drevet.
IV. Indstilling af mekanisk stop

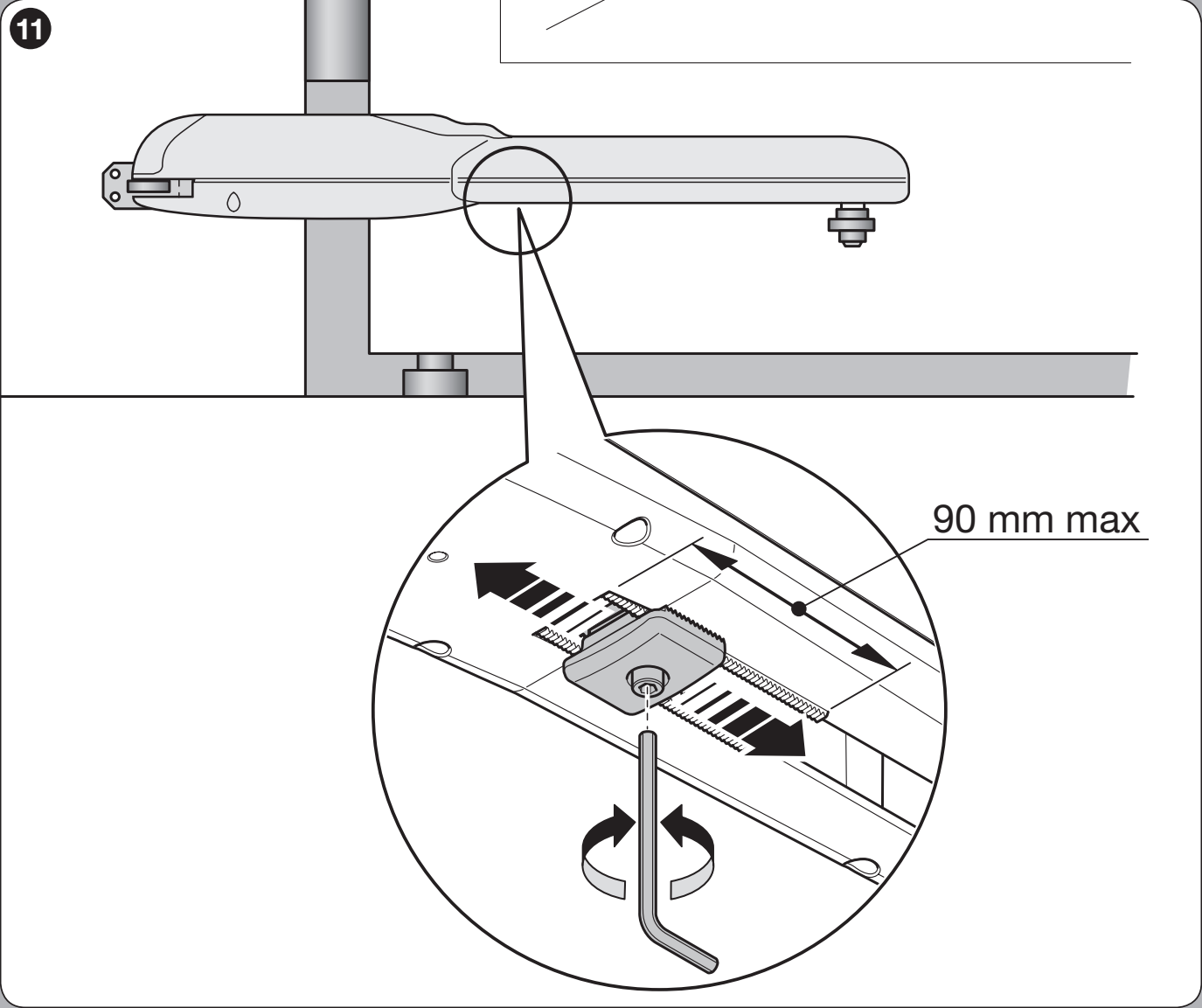

Det formonterede stop bestemmer åbnepositionen mekanisk; det er ikke en elektrisk endestopkontakt. Sørg for et fast stop for porten i lukket position. Ved MC800 kræves der mekaniske stop i begge retninger.
- Afbryd strømforsyningen, og frikobl motoren.
- Løsn skruen til det mekaniske stop.
- Åbn portbladet manuelt til den ønskede position.
- Skub stoppet hen til stiften, og spænd skruen. Overhold målet 90 mm maks. vist i detaljetegningen for indstilling af stoppet. Dette mål er ikke motorens samlede slaglængde; for WG4000 er den 320 mm.
- Luk portbladet manuelt, og fastgør drevet. Udfør derefter indlæring og afprøv hele installationen.
Manuel frikobling ved strømsvigt
- Stop porten, afbryd strømforsyningen, og sikr portbladet mod utilsigtet bevægelse. Hvis der er installeret en elektrisk lås, skal den først låses op.

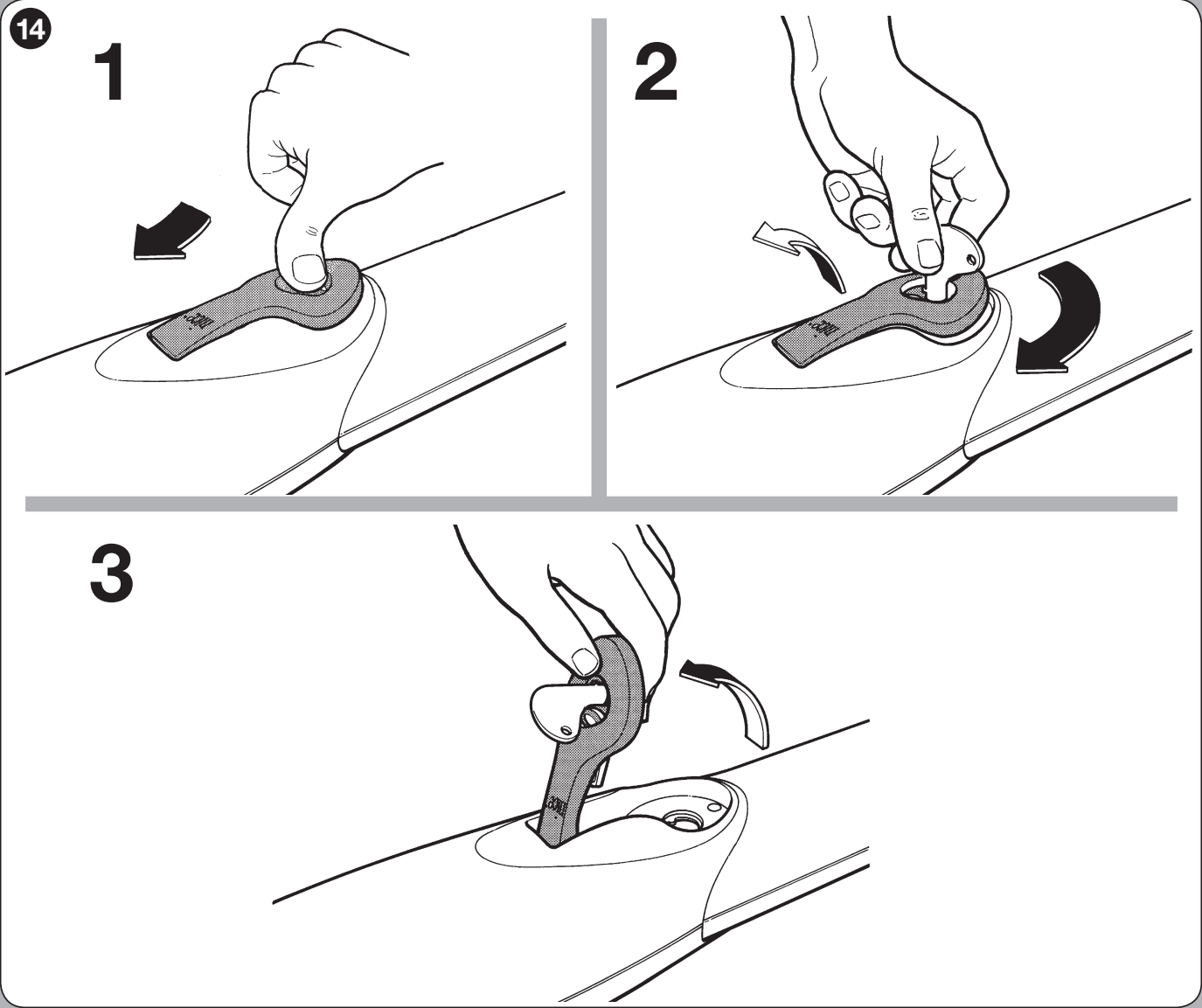

- Skub låsens beskyttelsesdæksel til side, sæt nøglen i, og drej den med uret.
- Løft frikoblingsgrebet, og følg dets bevægelse. Nu kan portbladet bevæges manuelt.
- Før automatisk drift sænkes grebet, drejes nøglen mod uret, tages ud, og beskyttelsesdækslet lukkes. Kontrollér, at drevet er fastgjort.
Hvis porten er den eneste adgang til grunden, skal adgang til frikoblingen planlægges inden monteringen. Fortsæt ikke med automatisk drift ved en fejl, før årsagen er fundet.
Kabling
Følgende kabeltværsnit og længder gælder for installationer med MC800/MCA5R30. Hold net- og motorkabler adskilt fra lavspændingssignaler, beskyt dem mod vand og portbladets bevægelser, og fastgør dem i kabelgennemføringerne. Strømforsyningen skal have passende overstrømsbeskyttelse og mulighed for fuldstændig afbrydelse.
| Kreds | Kabel | Længde ifølge MC800 |
|---|---|---|
| Strømforsyning til styreenheden | 3 × 1,5 mm² | Op til 30 m; ved længere føring 3 × 2,5 mm² og beskyttelsesjord til automatikken i henhold til vejledningen. |
| Hver 230 V-motor | 4 × 1,5 mm² | Op til 10 m, inklusive beskyttelsesleder PE. |
| ELAC-signallampe | 2 × 1,5 mm² | Op til 20 m. |
| BlueBUS-fotoceller | 2 × 0,5 mm² | Op til 20 m; ved over 20 og op til 40 m 2 × 1 mm², uden polaritet. |
| Nøglekontakt | 2 kabler 2 × 0,5 mm² | Op til 50 m. |
| Elektrisk lås | 2 × 1 mm² | Op til 10 m. |
| Antenne | RG58 | Op til 20 m; mindre end 5 m anbefales. |
EPM-relæfotoceller kræver både strømforsyning og signalkontakt; antallet af ledere afhænger af TX/RX-diagrammet og den valgte testfunktion. Komplet kabling og montering af MC800.
Motortilslutning og tilbehørets polaritet
WG4000 er en 230 V AC-motor. Den må ikke tilsluttes MC424L- eller MC824H-styreenhedens 24 V-motorudgang. Tilslut motorlederne for åbning / fælles / lukning samt beskyttelseslederen PE i henhold til motorens og styreenhedens mærkning. Det er en vekselstrømskreds, ikke en +/−-polaritet. Motoren har hverken en separat encoderledning eller potentialfrie elektriske endestopkontakter.
Brug M2. Ved to motorer åbner M2 først, og M1 lukker først. Hvis motorens bevægelsesretning skal korrigeres, byttes de to yderste retningsledere på den pågældende motor; fælleslederen og PE forbliver på de angivne klemmer. Afbryd strømmen, før der foretages indgreb i tilslutningerne.
| 3 / 4 – hjælpestrømforsyning | 3 = 0 V (−), 4 = Common +24 V DC (+), samlet maks. 200 mA. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −, tændt strømforsyning til fotoceller, maks. 4 W. Slukkes i standby; må ikke forveksles med OGI-klemmen på ældre printkort. |
| 6 / 7 – BlueBUS | Tolederstrømforsyning og data; uden +/−-polaritet. |
| FLASH | Selvblinkende signallampe 230 V AC, maks. 21 W, f.eks. ELAC. Tilslut ikke lavspændingsmodellen ELDC til denne udgang. |
| 1 / 2 – ELS | Elektrisk lås 12 V AC, maks. 15 VA; ingen DC-polaritet. |
| 4 / 13 – SbS | Potentialfri NO trinvis kontakt; tilfør ikke ekstern spænding. |
| 4 / 14, 4 / 15 | Potentialfrie NO kontakter: åbning / lukning. |
| 4 / 12 – STOP | Indlært sikkerhedsindgang NO, NC eller 8,2 kΩ afhængigt af sikkerhedstilslutningen. |
| 8 / 9 / 10 – AUX | Ved relæfotocelletilstand: PHOTO / PHOTO1 / PHOTO2, fælles kontakt 4; LP lyser. Indgang 11 er STOP i denne tilstand. Ubrugte AUX-indgange forbliver frie; tilføj ikke universelle jumpere. |

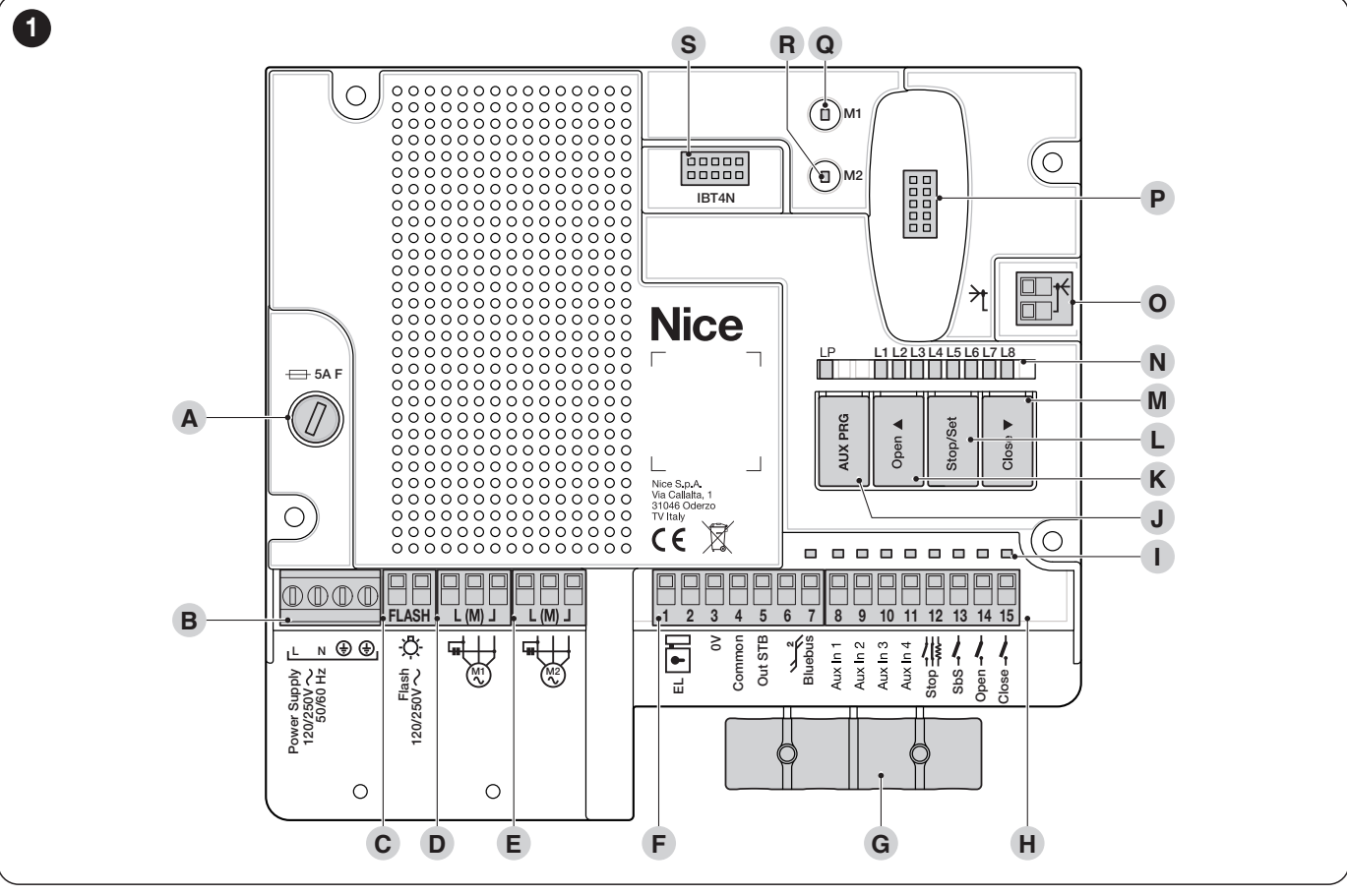

På styrekortet er der knapperne Open ▲, Stop/Set og Close ▼, LED'er L1–L8 og knappen AUX PRG. Modtageren skal monteres i SM-stikket. Detaljeret tilslutning af de enkelte klemmer.
Fotoceller, test og sikkerhedskant
MC800/MCA5R30 understøtter både relæfotoceller og BlueBUS-fotoceller, herunder kombineret tilslutning. AUX-tilstanden for relæfotoceller kan ikke bruges samtidig med AUX til elektriske endestopkontakter; WINGO fører dem ikke ud til AUX. Tilslutningen af TX/RX-strømforsyningen skal passe til Standby eller fototesten.

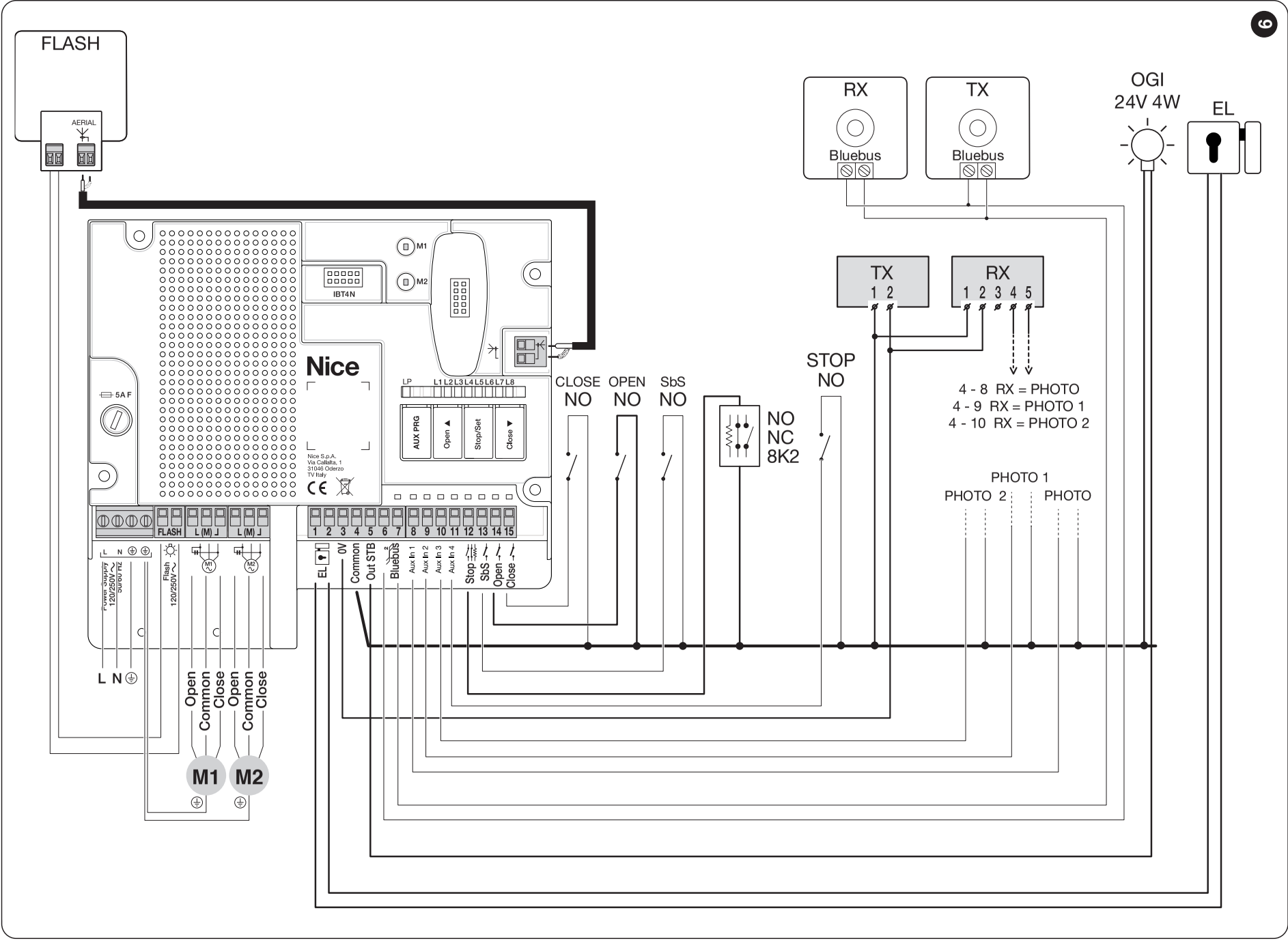

Diagrammet viser kombineret tilslutning uden fototest, Standby slået fra. Brug det tilhørende diagram ved en anden tilstand; det er ikke nok blot at flytte én jumper. For EPM med DC-strømforsyning gælder TX/RX 1 = +, 2 = −; RX 4 = COM, 5 = NC. COM/NC-kontakten tilsluttes mellem 4 Common og den valgte PHOTO-indgang 8, 9 eller 10. Relæfotoceller, fototest og Standby.
Tilslut BlueBUS-fotoceller parallelt med to ledere uden polaritet. TX og RX i samme par skal have samme adresse; de enkelte par skal have forskellige adresser. Foretag en ny enhedssøgning efter ændring af tilslutningen. Adressering og reaktioner for BlueBUS-fotoceller.
Ved automatisering med MC800 er følsomme sikkerhedskanter nødvendige. Montøren vælger type og placering ud fra klempunkterne og testresultaterne. Fotoceller beskytter kun det område, de faktisk overvåger. Tilslutning af sikkerhedsanordninger til STOP.
Første idriftsættelse med MC800 / MCA5R30
Kontrollér inden tilslutning af strømmen, at fastgørelserne er solide, frikoblingen er sikret, anslagene og føringerne er på plads, motorernes retning og M1/M2-rækkefølgen er korrekte, og alle sikkerhedsanordninger fungerer. Ved den første bevægelse skal portens område være frit, og teknikeren skal være klar til at standse bevægelsen.
- Efter tilslutning af strømmen skal BlueBUS blinke cirka én gang i sekundet; LED'erne på tilsluttede BlueBUS TX/RX skal blinke, og FLASH skal være slukket. Hvis disse betingelser ikke er opfyldt, skal tilslutningsfejlen først udbedres.
- Enhedssøgning: hold Open ▲ + Stop/Set nede, og slip, når L1/L2 begynder at blinke hurtigt, efter cirka 3 sekunder. Når søgningen er gennemført, lyser STOP, og L1/L2 slukker. Udfør også søgningen, selvom der ikke er monteret tilbehør.
- Automatisk indlæring af positioner: hold Stop/Set + Close ▼ nede, og slip, når L3/L4 blinker hurtigt, efter cirka 3 sekunder. Derefter lukker M1, M2 lukker, M2 åbner, M1 åbner, M1 lukker, og M2 lukker frem til de relevante anslag. Ved én motor er det kun M2, der arbejder.
- Hvis motoren åbner i stedet for at lukke ved den første bevægelse, skal indlæringen afbrydes med knappen Open eller Close. Afbryd strømmen, korrigér retningen, og gentag indlæringen fra begyndelsen. Ved en dobbeltfløjet port med omvendt rækkefølge på fløjene skal M1/M2-tildelingen korrigeres. Lad den eneste motor blive på M2; korrigér kun dens retningsledninger, hvis retningen er forkert.
- Når L3/L4 slukker, er indlæringen af positionerne gennemført. Hvis en fotocelle eller STOP aktiveres, afbrydes indlæringen; afhjælp årsagen, og gentag hele proceduren.
- Afprøv gentagen åbning, lukning og standsning, hver sikkerhedsanordning, fløjenes overlap og frikoblingen, og mål kræfterne for hele anlægget. Overdrag kun porten til brug, når den er testet uden fejl.
Ved test af WINGO alene skal manuel bevægelse kunne udføres med en kraft på højst 390 N. Det er testens øvre grænse, ikke et mål for en port, der går trægt, og heller ikke en indstilling af slagkraften. Teknikeren vurderer kræfterne under automatisk bevægelse ved en særskilt måling.
Indstillinger og betjening
En separat motor har hverken programmeringsknapper eller radiomodtager. Kraft, pause, automatisk lukning, nedbremsning og fløjforsinkelse indstilles på den monterede styreenhed. Gentag testene efter ændring af sikkerhedsparametre. WINGO er elektromekanisk; aktivér ikke trykhold for hydrauliske motorer.
Programmering og tabeller for MC800 · Manuel og kombineret indlæring af positioner
Ved parring af en fjernbetjening er det den konkrete modtager og den gemte kodning, der afgør kompatibiliteten – ikke kun frekvensen. De aktuelle sæt har OXIBD og INTI2. Den tovejs ON3EBD kræver en understøttet OXIBD; ON3ELR hører til OXILR. Tilslut OXIBD's eksterne antenne direkte til modtageren i overensstemmelse med dens vejledning, ikke automatisk til bundkortets antenneindgang fra et ældre diagram.
Parring og sletning af fjernbetjeninger
Hvad skal kontrolleres ved problemer
| Symptom | Kontrolpunkter |
|---|---|
| Motoren bevæger sig ikke | Strømforsyning, sikring af frikoblingen, STOP og fotoceller. Sikringer og elektriske kredsløb kontrolleres af en tekniker, mens strømmen er afbrudt. |
| Motoren kører, men portfløjen står stille | Sikring af frikoblingen, forbindelsen mellem beslagene og mekaniske skader. |
| Portfløjen standser eller kører tilbage | Kontrollér først manuel bevægelse, hængsler, anslag og forhindringer; derefter fotoceller og sikkerhedsindstillinger. Øg ikke kraften uden først at finde årsagen. |
| Forkert retning eller rækkefølge | Retningsledningerne og ved to motorer også M1/M2-tildelingen. En enkelt motor skal fortsat være tilsluttet M2; den fælles leder og PE må ikke byttes om. |
| Fjernbetjeningen reagerer ikke, men knappen gør | Batteri, kompatibilitet, indlæring af fjernbetjeningen og modtagerantenne. |
| Fejl efter udskiftning af tilbehør | Tilslutning, strømforsyning, AUX- eller BlueBUS-adresser og ny enhedssøgning. |
Antal blink og fejlafhjælpning: MC800-diagnostik. Nulstilling af styreenheden, sletning af modtageren og indlæring af positioner er forskellige handlinger. Notér indstillingerne før nulstilling, og følg vejledningen til dit styrekort.
Kompatibelt tilbehør
Vælg tilbehør ud fra den faktiske styreenhed, dens udgange og den monterede modtager.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styrer én eller to motorer afhængigt af den valgte model. | MC800 / MCA5R30; MC200 til én motor. Ældre MCA5 er en anden servicemodel. |
| Blinklys | Advarer, når porten er i bevægelse. Spændingen skal svare til styreenhedens udgang. | ELAC til MC800 FLASH 230 V AC. Valg af blinklys afhængigt af strømforsyningen og udgangens funktion. |
| Fotoceller | Overvåger det valgte område ved porten. MC800/MCA5R30 gør det muligt at kombinere relæ- og BlueBUS-fotoceller i henhold til diagrammet. | EPM, EPMOR, EPMA – relæbaserede. EPMB, EPLB, EPSB, EPMORB, EPMOB, F210B – BlueBUS. EPMOW kræver IBW-grænseflade. FT210B er ikke en almindelig erstatning for fotoceller til MC800; kompatibiliteten med kantbeskyttelsen skal vurderes særskilt. Tilslutning. |
| Fjernbetjening | Til fjernbetjening af porten. | |
| Modtager | Vælg radiomodtager efter fjernbetjeningernes kodning. Smartstyring kræver en bestemt kompatibel grænseflade og strømforsyning. | Radiomodtagere til indstik: OXIBD, OXI, OXILR. BIDI-WIFI og BiDi-ZWave afhængigt af kompatibilitet og om stikket er ledigt. Kablede Wi-Fi-modtagere, for eksempel Zamel med SUPLA, tilsluttes via en potentialfri kontakt; strømforsyningen skal svare til modulets specifikationer. GSM-moduler vælg en model med passende strømforsyning og en potentialfri NO-udgang. Brug en separat strømforsyning ved højere strømforbrug. |
| Antenne | Forbedrer modtagelsen for den korrekte modtager; følg tilslutningsvejledningen. | ABFKIT eller en antenne til et passende blinklys. ELDC har en antenne, men dets lavspændingsblinklys må ikke tilsluttes 230 V FLASH MC800. På OXIBD går koaksialkablet direkte ind i modtageren. |
| Tastatur | Styring af porten via en kompatibel modtager eller et dekodningsinterface; dataenheden alene er ikke en direkte NO-kontakt. | |
| Nøgleafbryder |
Til betjening af porten med nøgle via en afbryder, der er forbundet med motoren via kabler fra et valgfrit sted. |
|
| Kortlæsere | Styring af porten via en kompatibel modtager eller et dekodningsinterface; dataenheden alene er ikke en direkte NO-kontakt. |
|
| Elektriske låse | Ekstra sikring af portbladet afhængigt af konstruktion og belastning; på MC800 er ELS-udgangen 12 V AC / 15 VA. | Vandret PLA11 eller lodret PLA10. Lås også låsen op, før porten bevæges manuelt. |
Vejledende levetid
Læg det relevante vægt- og længdeindeks sammen, og tillæg de øvrige påvirkninger. Brug kun én relevant række i hver vægt- eller længdegruppe. Find det vejledende antal cyklusser i diagrammet ud fra den samlede procentværdi.
| Påvirkning | Indeks |
|---|---|
| Portbladets vægt | over 100–200 kg → 10 % over 200–300 kg → 20 % over 300–400 kg → 30 % |
| Portbladets længde | 1–2 m → 20 % |
| Temperatur / luftfugtighed | Over +40 °C eller under 0 °C, eller luftfugtighed over 80 % → 20 % |
| Massivt portblad | 15 % |
| Vindudsat sted | 15 % |

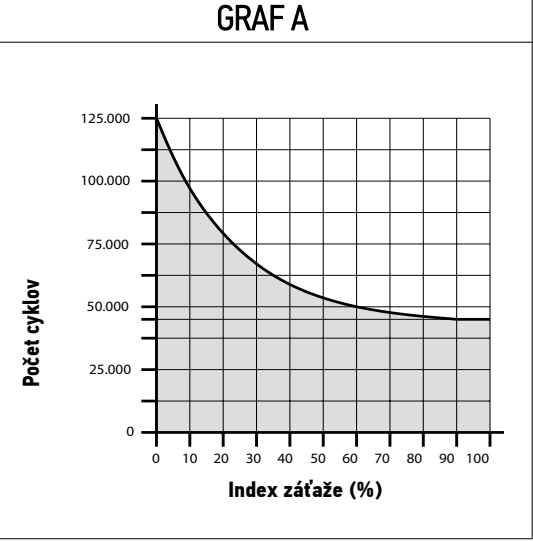

Diagrammet viser et skøn ved regelmæssig vedligeholdelse, ikke en garanti for et bestemt antal år eller cyklusser. Det kan ikke erstatte diagrammet over tilladt vægt og længde på portbladet. Montøren vurderer driftsbelastning og sikkerhedskrav for hele porten.
Vedligeholdelse og sikker brug
Mindst hver 6 måneder skal fastgørelser, beslag, hængsler, slitage, korrosion, smøring af snekken, anslag, nødfrikobling og kabelføring kontrolleres. Efter vedligeholdelsen skal teknikeren afprøve bevægelserne og alle sikkerhedsanordninger igen. Ved intensiv brug fastsættes intervallet efter driftsforholdene.
Rør ikke ved motoren eller portbladet, mens det bevæger sig, og gå først igennem, når porten er helt åben og standset. Børn må ikke lege ved porten eller med fjernbetjeningerne. Hvis porten har en ganglåge, skal åbning af den forhindre, at automatikken aktiveres. Fjern regelmæssigt forhindringer, og rengør fotocellernes vinduer. Ved usædvanlige lyde, skader eller utilsigtet bevægelse skal strømforsyningen afbrydes, og porten repareres.
Tekniske specifikationer for NICE WINGO WG4000
| Type | Elektromekanisk, irreversibel motor til ét portblad, uden indbygget styreenhed. |
|---|---|
| Motorens strømforsyning | 230 V AC / 50 Hz |
| Maksimal / nominel strøm | 1,5 A / 0,5 A |
| Maksimalt / nominelt effektforbrug | 200 W / 130 W |
| Slaglængde | 320 mm |
| Hastighed uden belastning | 0,016 m/s |
| Maksimal / nominel kraft | 1 500 N / 500 N |
| Cyklusser i timen | 30 ved nominel kraft; resultatet afhænger af installationsforholdene. |
| Kapslingsklasse | IP44 |
| Driftstemperatur | −20 til +50 °C |
| Isolationsklasse | F |

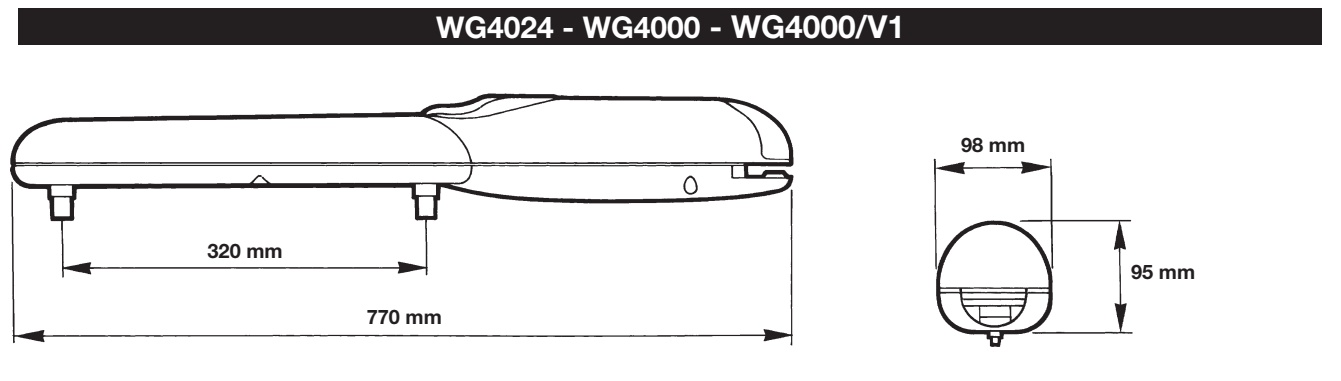

| Mål | 770 × 98 × 95 mm (længde × bredde × højde) |
| Motorens vægt | 6 kg |
| Mekanisk anslag | Formonteret åbningsanslag; lukning begrænses af portens faste anslag. |
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
