NICE Wingo WG5000 – enkelt motor til svingporte med en portfløj på op til 3,5 m/500 kg
| Produktets tilgængelighed: | På lager | Vi sender normalt varen inden for 24 timer. |
|---|
På lager
2.857,87 kr. inkl. moms
| Vægt |
|---|
| 8,40 kg |
Beskrivelse af produktet NICE Wingo WG5000 – enkelt motor til svingporte med en portfløj på op til 3,5 m/500 kg
NICE WINGO WG5000 er en separat elektromekanisk motor til én portfløj ved et privat hus. Den har 230 V AC / 50 Hz-motor, snekkegear og et formonteret mekanisk åbningsstop. Den er selvlåsende; ved strømafbrydelse kan den frikobles med en nøgle. Styreenheden vælges separat ud fra antallet af motorer og portens udstyr.
Hvornår skal du vælge NICE WINGO WG5000
Motoren er beregnet til private svingporte. Før du vælger, skal du vurdere længden og vægten af én portfløj, dens fyldning, vindpåvirkning, hængslernes modstand og pladsen til beslagene. Porten skal kunne bevæges jævnt med hånden langs hele bevægelsesbanen og må ikke selv begynde at bevæge sig, når den er standset.
| Maksimal længde | 3,5 m; den tilladte vægt afhænger af grafen. |
|---|---|
| Maksimal vægt | 500 kg for en kortere portfløj, ikke automatisk ved den maksimale længde. |
| Motor og styring | 230 V AC-motor, separat styreenhed; MC800 til én eller to motorer. |
| Anvendelse | Boligbrug, op til 30 cyklusser/time ved nominel kraft og under passende forhold. En cyklus består af åbning og lukning. |

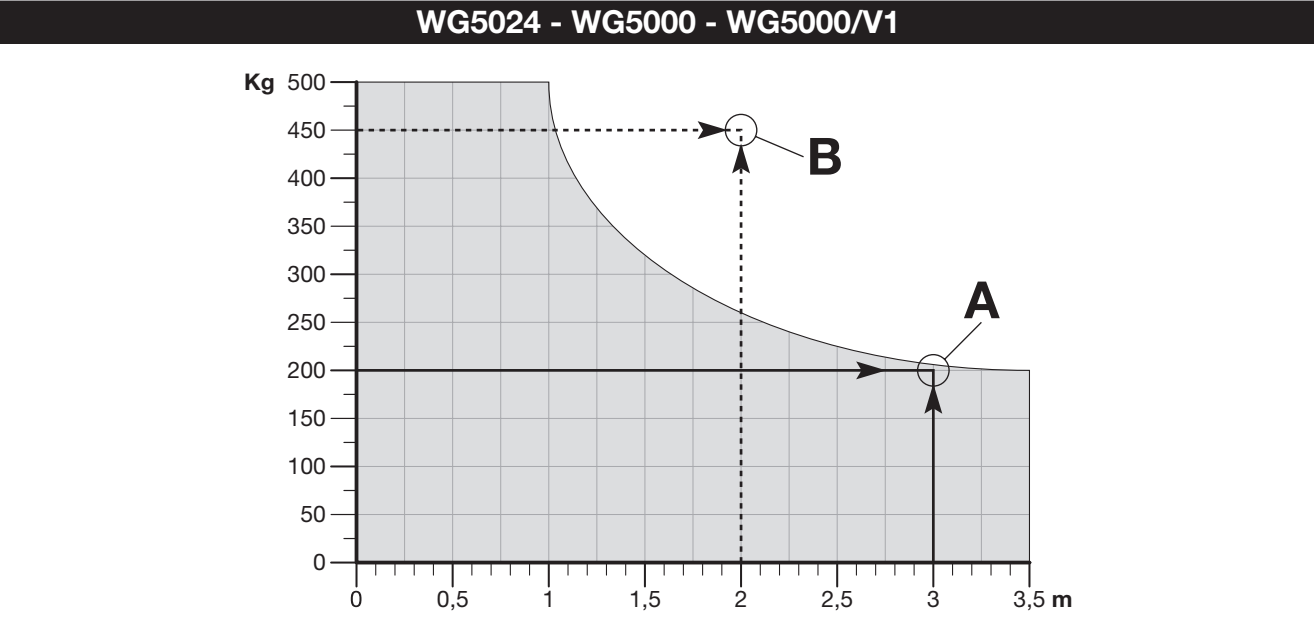

Den vandrette akse viser længden i meter, og den lodrette viser vægten i kilogram. Vælg en kombination i det grå område. Ved 3,5 m er grænsen cirka 200 kg; 500 kg gælder for en kortere portfløj. Punkt A og B viser eksempler på henholdsvis en korrekt og en ikke-tilladt kombination – de angiver ikke monteringsmål for beslagene. En massiv portfløj og kraftig vind kan begrænse, hvad der er egnet.
Hvad følger med en separat motor
Denne vare er til én WG5000-motor, ikke til et komplet automatiksystem til en dobbeltfløjet port. Motoren leveres med et forreste beslag, et bageste beslag med monteringsplade, monteringsdele, frikoblingsnøgler og et formonteret åbningsstop. Ankre til den konkrete stolpe eller mur vælges efter underlaget.
Vælg styreenhed, modtager, fjernbetjeninger, fotoceller og signallampe separat eller i et passende sæt. Et fast lukkestop skal være en del af porten. Du skal bruge to motorer til to portfløje.
Sæt til én eller to portfløje
Alle de angivne sæt indeholder MC800, OXIBD-modtager og én INTI2-fjernbetjening. Grundsættet indeholder ikke fotoceller; versionen med fotoceller tilføjer et par EPM, og versionen med tilbehør indeholder desuden en signallampe ELAC. Antallet af motorer svarer til antallet af portfløje.
| Port | Sæt |
|---|---|
| 1 portfløj | Grundsæt |
| 1 portfløj | Med tilbehør |
| 1 portfløj | Med fotoceller |
| 2 portfløje | Grundsæt |
| 2 portfløje | Med tilbehør |
| 2 portfløje | Med fotoceller |
Valg af styreenhed
Aktuel styreenhed NICE MC800 / MCA5R30 styrer én eller to 230 V-motorer og erstatter ældre styreenheder til disse konfigurationer. Til én separat motor er NICE MC200 et alternativ med egen tilslutning og egne funktioner.
Ældre kompatible styreenheder, som allerede er udgået: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Hvis du beholder dem, skal du følge vejledningen til det faktisk monterede printkort. Ældre printkort MCA5 og det nyere MCA5R30 adskiller sig med hensyn til klemmer og funktioner; betegnelsen MC800 fastslår ikke i sig selv, hvilken generation der er tale om.
De detaljerede trin nedenfor gælder for MC800 med printkort MCA5R30 og udgangen OutSTB. De er ikke en vejledning til indstilling af A60, A6 eller MC200.
I. Montering af det bageste beslag
Montering, tilslutning og afprøvning skal udføres af en kvalificeret tekniker. Afbryd strømforsyningen, før arbejdet påbegyndes. Beslagene skal være forsvarligt forankret, og motoren skal have plads til hele sin bevægelse, åbning af dækslet og frigørelse. Drevet kan ikke afhjælpe, at porten binder eller hænger forkert.
A motorer, B fotoceller, C åbningsstop, D fotocellesøjler, E blinklys, F betjeningselement, G styreenhed. De konkrete sikkerhedsanordninger vælges ud fra portens risici.
- Mål dimensionen C, dvs. hængselaksens afstand fra monteringsfladen som vist på tegningen.

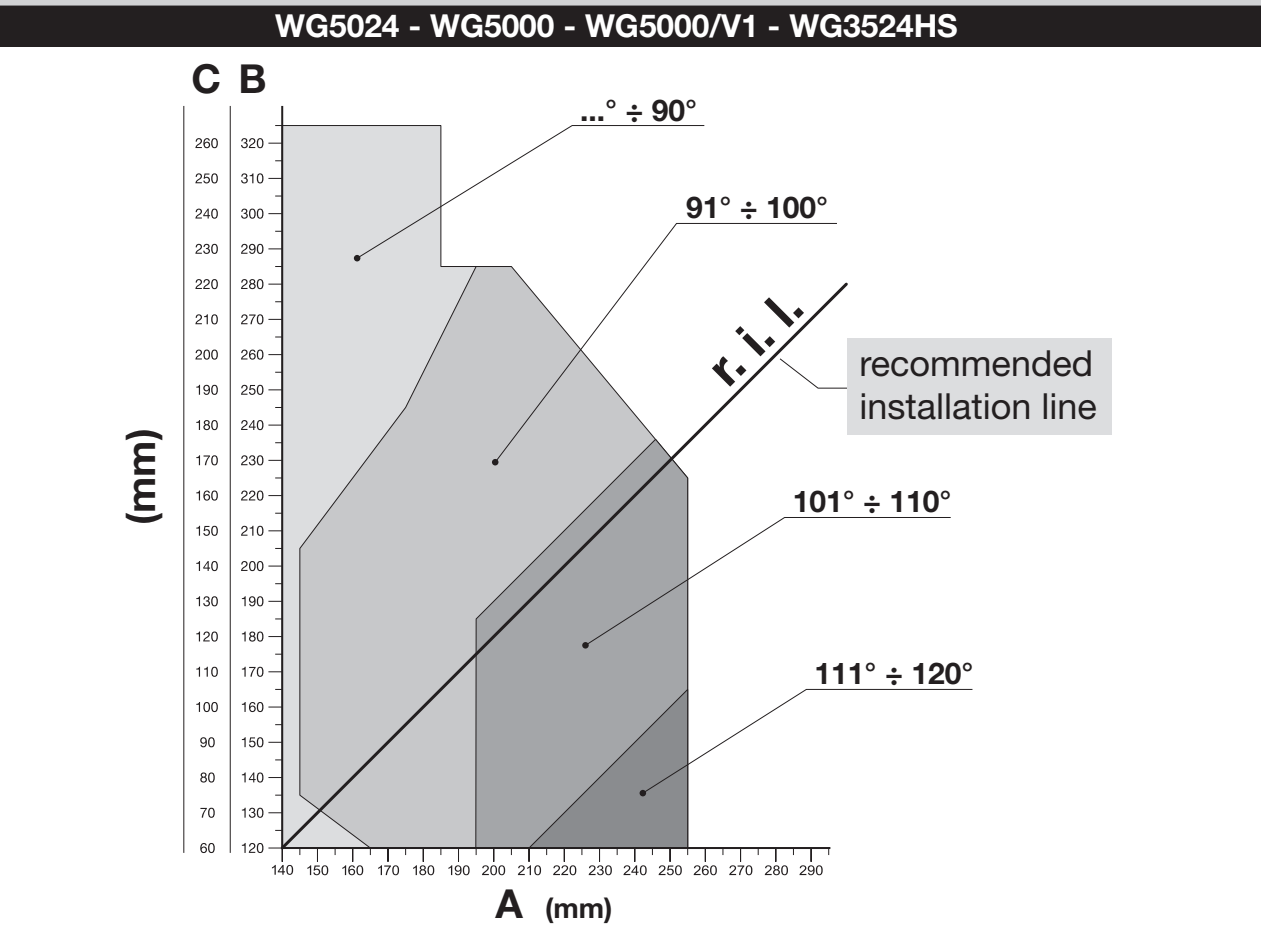

- Find den målte C-værdi i diagrammet. Den vandrette linje angiver dimensionen B; ved den anbefalede monteringslinje r.i.l. / DIL aflæses åbningsvinklen.
- Fra det valgte punkt trækkes en lodret linje ned til aksen A. A og B bør være ens, helst identiske.
- Hvis vinklen ikke passer, skal du vælge en anden tilladt A/B-kombination. Målene må ikke ændres uden for diagrammets område.
- Kontrollér inden forankring, at det forreste beslag kan monteres på en solid del af portbladet, og at højdeforskellen mellem beslagene bliver F = 30 mm.
Det bageste beslag afkortes efter behov ud fra A/B-målene og svejses fast på monteringspladen; derefter forankres pladen med passende skruer, skiver og ankre. Det medfølgende bageste beslag har en længde på 150 mm. Hvis geometrien kræver et længere beslag, skal du bruge det forlængede beslag NICE PLA6; en ændring af længden alene erstatter ikke beregningen ud fra diagrammet.
De komplette mål på forankringsbeslagene GAP02600 hjælper med at kontrollere, om der er plads til fastgørelsen. Kontrollér A/B/C-målene i forhold til hængslernes placering og motormodellen.
Åbning udad
WINGO kan også monteres til åbning udad som vist på den følgende tegning. Beregn med det forlængede bageste beslag PLA6 og kontrollér pladsen uden for kørselsområdet. Teknikeren skal tilpasse motorledningernes retning efter tilslutningen og kontrollere igen, at portbladene står i den rigtige rækkefølge. Fælleslederen og beskyttelseslederen PE må ikke forveksles.
II. Forreste beslag og monteringsmål
For WG5000 gælder D = 850 mm. Vælg E-målet ud fra A i tabellen. D er monteringsmålet som angivet på tegningen; stempelstangens slaglængde er en anden størrelse. Svejs beslaget fast på en solid del af portbladet; et alternativ til fastskruning er NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 750 |
| 110 | 740 |
| 120 | 730 |
| 130 | 720 |
| 140 | 710 |
| 150 | 700 |
| 160 | 690 |
| 170 | 680 |
| 180 | 670 |
| 190 | 660 |
| 200 | 650 |
| 210 | 640 |
| 220 | 630 |
| 230 | 620 |
| 240 | 610 |
| 250 | 600 |
| 260 | 590 |
| 270 | 580 |
| 280 | 570 |
Det forreste beslag på portfløjen er F = 30 mm lavere end det bageste beslag på stolpen, som vist på billedet. Det handler ikke om hældningen på hele motoren: Kontrollér, at den er monteret korrekt, med et vaterpas. Kontrollér begge motorpositioner og rækkevidden til beslaget på portfløjen, inden du svejser.
III. Fastgørelse af motoren
- Fastgør motoren til det bageste beslag med den medfølgende skrue, skive og møtrik. Spænd møtrikken, og løsn den derefter ca. 1/10 omdrejning, så det nødvendige minimale spillerum bevares.
- Fastgør den forreste del til beslaget med de medfølgende dele, og spænd som vist på billedet.
- Afprøv hele bevægelsesbanen manuelt; porten må ikke hænge fast eller belaste motoren sidelæns. Fastgør skiltet med instruktioner til nødfrikobling i nærheden af drevet.
IV. Indstilling af mekanisk stop
Det formonterede stop fastlægger åbningspositionen mekanisk; det er ikke en elektrisk endestopkontakt. Sørg for et fast portstop i lukket position. Til MC800 kræves der mekaniske stop i begge retninger.
- Afbryd strømforsyningen, og frikobl motoren.
- Løsn skruen på det mekaniske stop.
- Åbn portfløjen manuelt til den ønskede position.
- Skub stoppet hen til tappen, og spænd skruen. Overhold målet 90 mm maks. som er angivet i detaljetegningen for indstilling af stoppet. Dette mål er ikke motorens samlede slaglængde; for WG5000 er den 470 mm.
- Luk portfløjen manuelt, og lås drevet. Udfør derefter indlæring og afprøv hele anlægget.
Manuel frikobling ved strømsvigt
- Stop porten, afbryd strømforsyningen, og sikr portfløjen mod utilsigtet bevægelse. Hvis der er monteret en elektrisk lås, skal den først låses op.
- Skub låsens beskyttelsesdæksel til side, sæt nøglen i, og drej den med uret.
- Løft frikoblingshåndtaget, og følg dets bevægelse. Nu kan portfløjen bevæges manuelt.
- Før automatisk drift sænkes håndtaget, nøglen drejes mod uret og tages ud, og beskyttelsesdækslet lukkes. Kontrollér, at drevet er låst.
Hvis porten er den eneste adgang til grunden, skal du planlægge adgang til frikoblingen inden montering. Fortsæt ikke med automatisk drift ved en fejl, før årsagen er fundet.
Kabelføring
Følgende kabeltværsnit og længder gælder for et anlæg med MC800/MCA5R30. Hold net- og motorkabler adskilt fra lavspændingssignaler, beskyt dem mod vand og portfløjens bevægelser, og fastgør dem i kabelgennemføringerne. Forsyningen skal have passende overstrømsbeskyttelse og mulighed for fuldstændig afbrydelse.
| Kreds | Kabel | Længde ifølge MC800 |
|---|---|---|
| Forsyning til styreenheden | 3 × 1,5 mm² | Op til 30 m; ved længere kabelføring 3 × 2,5 mm² og beskyttelsesjord ved automatikken ifølge vejledningen. |
| Hver 230 V-motor | 4 × 1,5 mm² | Op til 10 m inklusive beskyttelsesleder PE. |
| ELAC-signallampe | 2 × 1,5 mm² | Op til 20 m. |
| BlueBUS-fotoceller | 2 × 0,5 mm² | Op til 20 m; over 20 og op til 40 m 2 × 1 mm², uden polaritet. |
| Nøglekontakt | 2 kabler à 2 × 0,5 mm² | Op til 50 m. |
| Elektrisk lås | 2 × 1 mm² | Op til 10 m. |
| Antenne | RG58 | Op til 20 m, men under 5 m anbefales. |
De relæstyrede EPM-fotoceller kræver både strømforsyning og signalkontakt; antallet af ledere afhænger af TX/RX-diagrammet og den valgte testmetode. Komplet kabelføring og montering af MC800.
Tilslutning af motor og polaritet for tilbehør
WG5000 er en 230 V AC-motor. Den må ikke tilsluttes MC424L's eller MC824H's 24 V-motorudgang. Tilslut motorlederne åbne / fælles / lukke samt beskyttelseslederen PE i overensstemmelse med markeringen på motoren og styreenheden. Det er en vekselstrømskreds, ikke en +/−-polaritet. Motoren har hverken en separat encoderledning eller elektriske endestopkontakter med potentialfri kontakt.
Brug M2. Ved to motorer åbner M2 først, og M1 lukker først. Hvis rotationsretningen skal ændres, ombyttes motorens to retningsledere; fælleslederen og PE forbliver på de angivne klemmer. Afbryd strømforsyningen, før du foretager ændringer i tilslutningerne.
| 3 / 4 – hjælpestrømforsyning | 3 = 0 V (−), 4 = Common +24 V DC (+), samlet maks. 200 mA. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −, tændt strømforsyning til fotoceller, maks. 4 W. Slukkes i standby; må ikke forveksles med OGI-klemmen på ældre styrekort. |
| 6 / 7 – BlueBUS | Tolederforsyning og data; uden +/−-polaritet. |
| FLASH | Selvblinkende signallampe 230 V AC, maks. 21 W, for eksempel ELAC. Tilslut ikke lavspændingsmodellen ELDC til denne udgang. |
| 1 / 2 – ELS | Elektrisk lås 12 V AC, maks. 15 VA; uden DC-polaritet. |
| 4 / 13 – SbS | Potentialfri NO trinvis kontakt; tilfør ikke ekstern spænding. |
| 4 / 14, 4 / 15 | Potentialfrie NO kontakter: åbning / lukning. |
| 4 / 12 – STOP | Indlært sikkerhedsindgang NO, NC eller 8,2 kΩ afhængigt af sikkerhedsudstyrets tilslutning. |
| 8 / 9 / 10 – AUX | Ved relæfotocelletilstand: PHOTO / PHOTO1 / PHOTO2, fælles kontakt 4; LP lyser. Indgang 11 er STOP i denne tilstand. Ubrugte AUX-indgange skal stå frie; indsæt ikke universelle jumperforbindelser. |
På printkortet sidder knapperne Open ▲, Stop/Set og Close ▼, LED'er L1–L8 og knappen AUX PRG. Modtageren skal sidde i SM-stikket. Detaljeret tilslutning af de enkelte klemmer.
Fotoceller, test og sikkerhedskant
MC800/MCA5R30 understøtter både relæfotoceller og BlueBUS-fotoceller, herunder kombineret tilslutning. AUX-tilstanden til relæfotoceller kan ikke kombineres med brug af AUX til elektriske endestopkontakter; WINGO fører dem ikke ud på AUX. TX/RX-strømforsyningen skal tilsluttes i overensstemmelse med Standby eller fototesten.
Diagrammet viser kombineret tilslutning uden fototest, Standby slået fra. Brug det relevante diagram ved en anden tilstand; det er ikke nok blot at flytte én enkelt jumper. For EPM med DC-strømforsyning gælder TX/RX 1 = +, 2 = −; RX 4 = COM, 5 = NC. COM/NC-kontakten forbindes mellem 4 Common og den valgte PHOTO-indgang 8, 9 eller 10. Relæfotoceller, fototest og Standby.
Tilslut BlueBUS-fotoceller parallelt med to ledere uden polaritet. TX og RX i samme par skal have samme adresse; de enkelte par skal have forskellige adresser. Udfør en ny indlæring af enhederne efter ændring af tilslutningen. Adressering og reaktioner for BlueBUS-fotoceller.
Automatik med MC800 kræver følsomme sikkerhedskanter. Installatøren fastlægger type og placering ud fra klempunkterne og testresultaterne. Fotoceller beskytter kun det område, de faktisk overvåger. Tilslutning af sikkerhedsudstyr til STOP.
Første opstart med MC800 / MCA5R30
Kontrollér, at alt er solidt fastgjort, at frikoblingen er sikret, at endestoppene og føringerne er på plads, at motorernes retning og M1/M2-rækkefølgen er korrekt, og at alle sikkerhedsanordninger fungerer, før strømmen tilsluttes. Ved den første bevægelse skal portens område være frit, og teknikeren skal være klar til at stoppe bevægelsen.
- Efter tilslutning af strømmen skal BlueBUS blinke cirka én gang i sekundet; LED'erne på tilsluttede BlueBUS TX/RX skal blinke, og FLASH skal være slukket. Ret først fejlen i tilslutningen, hvis disse betingelser ikke er opfyldt.
- Indlæring af enheder: hold Open ▲ + Stop/Set nede, og slip, når L1/L2 begynder at blinke hurtigt, efter cirka 3 sekunder. Når indlæringen er gennemført, lyser STOP, og L1/L2 slukker. Udfør også indlæringen, selvom der ikke er monteret tilbehør.
- Automatisk indlæring af positioner: hold Stop/Set + Close ▼ nede, og slip, når L3/L4 blinker hurtigt, efter cirka 3 sekunder. Derefter følger lukning af M1, lukning af M2, åbning af M2, åbning af M1, lukning af M1 og lukning af M2 frem til de tilsvarende endestop. Ved én motor er det kun M2, der kører.
- Hvis motoren åbner i stedet for at lukke først, skal indlæringen afbrydes med knappen Open eller Close. Afbryd strømmen, ret motorretningen, og gentag indlæringen fra begyndelsen. Ved en dobbeltfløjet port, hvor fløjene kører i omvendt rækkefølge, skal M1/M2-tildelingen ændres. Lad den eneste motor blive på M2; ved forkert retning skal kun motorens retningsledninger ændres.
- Når L3/L4 slukker, er indlæringen af positionerne gennemført. Hvis en fotocelle eller STOP aktiveres, afbrydes indlæringen; afhjælp årsagen, og gentag hele proceduren.
- Afprøv gentagen åbning, lukning og standsning, alle sikkerhedsanordninger, fløjenes overlapning og frikoblingen, og mål kræfterne for hele anlægget. Overdrag kun porten til drift, når den er testet uden fejl.
Ved test af selve WINGO skal det være muligt at bevæge den manuelt med en kraft på højst 390 N. Dette er testens øvre grænse, ikke et mål for en port, der går trægt, og heller ikke en indstilling af stødkraften. Kraften under automatisk drift vurderes af teknikeren ved en særskilt måling.
Indstillinger og betjening
En separat motor har hverken programmeringsknapper eller radiomodtager. Kraft, pause, automatisk lukning, deceleration og forsinkelse mellem portfløjene indstilles på den monterede styreenhed. Gentag testene, når sikkerhedsparametrene er ændret. WINGO er elektromekanisk; aktivér ikke trykhold for hydrauliske motorer til denne model.
Programmering og tabeller for MC800 · Manuel og blandet indlæring af positioner
Ved parring af en fjernbetjening er det den konkrete modtager og den gemte kodning, der er afgørende – ikke kun frekvensen. De aktuelle sæt indeholder OXIBD og INTI2. Den tovejs ON3EBD kræver en kompatibel OXIBD; ON3ELR hører til OXILR. Tilslut den eksterne OXIBD-antenne direkte til modtageren i henhold til dens vejledning, ikke automatisk til basisprintets antenneindgang som vist i et ældre diagram.
Parring og sletning af fjernbetjeninger
Fejlfinding
| Symptom | Kontrollér |
|---|---|
| Motoren bevæger sig ikke | Strømforsyning, sikring af frikoblingen, STOP og fotoceller. Sikringer og elektriske kredsløb kontrolleres af en tekniker, når strømmen er afbrudt. |
| Motoren kører, men portfløjen står stille | Sikring af frikoblingen, forbindelse mellem beslagene og mekaniske skader. |
| Portfløjen stopper eller vender tilbage | Kontrollér først manuel bevægelse, hængsler, endestop og forhindringer; kontrollér derefter fotoceller og sikkerhedsindstillinger. Øg ikke kraften, før årsagen er fundet. |
| Forkert retning eller rækkefølge | Retningsledningerne og, ved to motorer, også M1/M2-tildelingen. Den eneste motor skal blive på M2; fælleslederen og PE må ikke byttes om. |
| Fjernbetjeningen reagerer ikke, men knappen gør | Batteri, kompatibilitet, indlæring af fjernbetjeningen og modtagerantenne. |
| Fejl efter udskiftning af tilbehør | Tilslutning, strømforsyning, AUX- eller BlueBUS-adresser og ny indlæring af enhederne. |
Antal blink og reparationsprocedurer: MC800-diagnostik. Nulstilling af styreenheden, sletning af modtageren og indlæring af positioner er forskellige handlinger. Notér indstillingerne før nulstilling, og følg vejledningen til dit styrekort.
Kompatibelt tilbehør
Vælg tilbehør ud fra den faktiske styreenhed, dens udgange og den monterede modtager.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styring af én eller to motorer afhængigt af den valgte model. | MC800 / MCA5R30; MC200 til én motor. Ældre MCA5 er en anden serviceversion. |
| Blinklys | Advarer om bevægelse. Spændingen skal svare til styreenhedens udgang. | ELAC til MC800 FLASH 230 V AC. Udvalg af blinklys ud fra strømforsyning og udgangens funktion. |
| Fotoceller | Overvåger det valgte område ved porten. MC800/MCA5R30 gør det muligt at kombinere relæbaserede fotoceller og BlueBUS-fotoceller i henhold til diagrammet. | EPM, EPMOR, EPMA – relæbaserede. EPMB, EPLB, EPSB, EPMORB, EPMOB, F210B – BlueBUS. EPMOW kræver IBW-grænseflade. FT210B er ikke en almindelig erstatning for fotoceller til MC800; kompatibiliteten med kantbeskyttelsen skal vurderes særskilt. Tilslutning. |
| Fjernbetjening | Til fjernbetjening af porten. | |
| Modtager | Vælg radio efter fjernbetjeningernes kodning. Smartstyring kræver en konkret kompatibel grænseflade og strømforsyning. | Radioindstiksmodtagere: OXIBD, OXI, OXILR. BIDI-WIFI og BiDi-ZWave afhængigt af kompatibilitet og om stikket er ledigt. Kablede Wi-Fi-modtagere, for eksempel Zamel med SUPLA, tilsluttes via en potentialfri kontakt; strømforsyningen skal overholde modulets specifikationer. GSM-moduler vælg en model med passende strømforsyning og en potentialfri NO-udgang. Brug en separat strømforsyning ved højere strømforbrug. |
| Antenne | Forbedrer modtagelsen på den relevante modtager; følg dens tilslutningsdiagram. | ABFKIT eller antenne til et kompatibelt signallys. ELDC har en antenne, men dens lavspændingslys må ikke tilsluttes FLASH MC800 på 230 V. Ved OXIBD tilsluttes koaksialkablet direkte til modtageren. |
| Tastatur | Styring af porten via en kompatibel modtager eller dekoderinterface; selve dataenheden er ikke en direkte NO-kontakt. | |
| Nøgleafbryder |
Til styring af porten med en nøgle via en afbryder, der kan tilsluttes motoren med kabel fra et vilkårligt sted. |
|
| Kortlæsere | Styring af porten via en kompatibel modtager eller dekoderinterface; selve dataenheden er ikke en direkte NO-kontakt. |
|
| Elektriske låse | Ekstra sikring af portbladet afhængigt af konstruktion og belastning; på MC800 er ELS-udgangen 12 V AC / 15 VA. | Vandret PLA11 eller Lodret PLA10. Lås også låsen op, før porten bevæges manuelt. |
Vejledende levetid
Læg det relevante indeks for vægt og længde sammen, og medregn de øvrige påvirkninger. Brug kun én relevant række i hver gruppe for vægt eller længde. Find det vejledende antal cyklusser i grafen ud fra den samlede procentværdi.
| Påvirkning | Indeks |
|---|---|
| Portbladets vægt | over 100–200 kg → 0 % over 200–300 kg → 10 % over 300–400 kg → 20 % over 400–500 kg → 30 % |
| Portbladets længde | 1–2 m → 0 % over 2–3 m → 10 % over 3–3,5 m → 20 % |
| Temperatur / luftfugtighed | Over +40 °C eller under 0 °C, eller luftfugtighed over 80 % → 20 % |
| Massivt portblad | 15 % |
| Vindudsat sted | 15 % |
Grafen er et skøn ved regelmæssig vedligeholdelse, ikke en garanti for et bestemt antal år eller cyklusser. Den kan ikke erstatte grafen over tilladt vægt og længde på portbladet. Installatøren vurderer driftsbelastningen og sikkerhedskravene for hele porten.
Vedligeholdelse og sikker brug
Mindst hver 6 måneder skal fastgørelser, beslag, hængsler, slitage, korrosion, smøring af snekken, stop, frikobling og kabler kontrolleres. Efter vedligeholdelsen tester teknikeren igen bevægelserne og alle sikkerhedsanordninger. Ved intensiv brug fastsættes intervallet efter driftsforholdene.
Rør ikke ved motoren eller portbladet, mens det bevæger sig, og gå først ind, når porten er helt åben og standset. Børn må ikke lege ved porten eller med fjernbetjeningerne. Hvis porten har en gangdør, skal den være sikret, så åbning af døren forhindrer, at automatikken aktiveres. Fjern regelmæssigt forhindringer, og rengør fotocellernes vinduer. Ved usædvanlige lyde, skader eller utilsigtede bevægelser skal strømforsyningen afbrydes, og reparation bestilles.
Tekniske specifikationer for NICE WINGO WG5000
| Type | Elektromekanisk, irreversibel motor til ét portblad, uden indbygget styreenhed. |
|---|---|
| Motorens strømforsyning | 230 V AC / 50 Hz |
| Maksimal / nominel strøm | 1,5 A / 0,5 A |
| Maksimal / nominel effekt | 200 W / 130 W |
| Slaglængde | 470 mm |
| Hastighed uden belastning | 0,013 m/s |
| Maksimal / nominel kraft | 1 700 N / 600 N |
| Cyklusser i timen | 30 ved nominel kraft; resultatet afhænger af installationsforholdene. |
| Kapslingsklasse | IP44 |
| Driftstemperatur | −20 til +50 °C |
| Isolationsklasse | F |

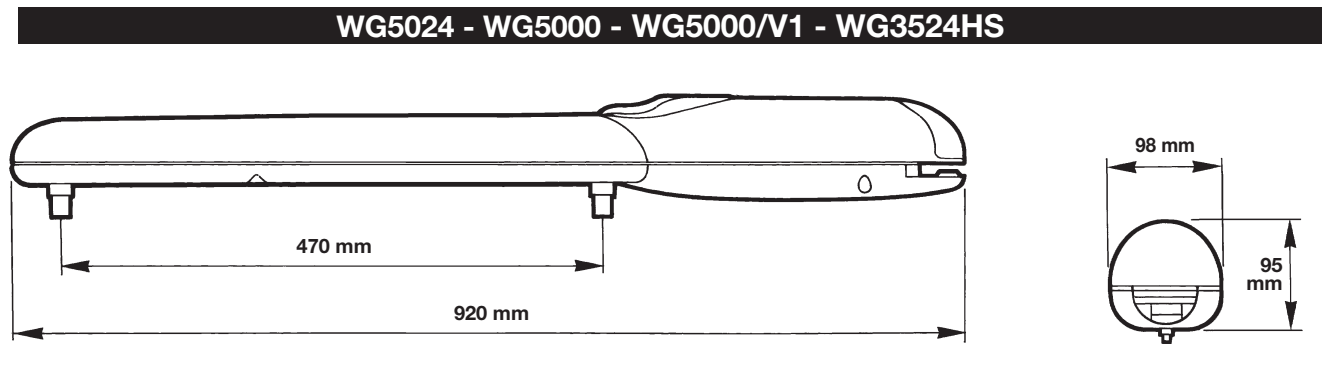

| Mål | 920 × 98 × 95 mm (længde × bredde × højde) |
| Motorens vægt | 6 kg |
| Mekanisk stop | Forudmonteret åbningsstop; lukning stoppes af et fast portstop. |
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
