NICE-bomme og -barrierer
Professionelle bomme fra den italienske producent Nice
Bomme er en enkel og effektiv måde at kontrollere ind- og udkørsel til områder, virksomheder, erhvervsområder, parkeringspladser eller andre sikrede steder. En bom kan således fungere som parkeringsbom, vejbom, adgangsbom eller sikkerhedsbom sammen med en skydeport.
I artiklen kan du læse om:
- Fordele ved bomme
- Typer af bomme
- Sammenligning af modeller og cyklusser
- Armlængde og fri passagebredde
- Fordelagtige pakkeløsninger
- Vores udvalg af bomme og parkeringsbomme
- Muligheder for betjening af bommen
- Eksempel på installation
- Video-præsentation af bommen
- Byggemæssig forberedelse til bomme
- Bommes hastighed
Fordele ved bomme
- Driftsikkert udstyr
- Kræver kun lidt plads og minimal byggemæssig forberedelse
- Kvalitetsudførelse og vedvarende farve
- Bomskabet fås også i rustfri stål (INOX)
- Et bredt udvalg af betjeningsmuligheder
- Mulighed for tilslutning af backup-strømforsyning, og kompatible BAR-modeller kan også få solenergiforsyningen Solemyo
- Nem nødudløsning (ved strømsvigt)
- Vi sammensætter den optimale løsning til netop din situation
- Certificering
Typer af bomme
Nice-bomme inddeles i WIDE og BAR. Når du vælger, skal du sammenligne den konkrete model, den nødvendige passagebredde, antallet af åbninger i timen og den ønskede betjening.
NICE WIDE er velegnede til almindelig drift og klarer, afhængigt af modellen, højst 100 til 300 cyklusser i timen. De kan suppleres med et backup-batteri.
NICE BAR-modellerne har ikke alle samme kapacitet. M3BAR er velegnet til meget intensiv drift og hurtig passage af køretøjer. For M5BAR, M7BAR og L9BAR har armlængden også betydning. S-BAR har et maksimum på 100 cyklusser/t, altså mindre end WIDE M.
Styreenhed og backup-batteri
WIDE har en enkel indstilling til almindelig brug. BAR har flere avancerede funktioner. S-Bar har sin egen styreenhed, som ikke er den samme som M-Bar og L-Bar.
| Bomserie | Indstilling af styreenhed | Backup-batteri |
|---|---|---|
| WIDE S, M, L | WIA20R10: mikrokontakter og trimmere. | PS324 |
| S-Bar | XBA20R10: knapper og LED. | PS124 |
| M-Bar, L-Bar | BCU1R10: display og joystick. | PS224 |
S-Bar understøtter cyklustælling og servicemeddelelser. M-Bar og L-Bar gør det også muligt at synkronisere to modstående bomme i master/slave-tilstand.
Sammenligning af modeller og maksimalt antal cyklusser
En cyklus består af, at bommen åbnes og lukkes. Det afgørende er antallet af åbninger i den travleste time, ikke kun det daglige gennemsnit.
| Model | Maks. cyklusser/t | Åbningstid |
|---|---|---|
| WIDE S | 100 | fra 4 s |
| WIDE M | 300 | fra 3,5 s |
| WIDE L | 200 | fra 5 s |
| S-BAR | 100 | fra 4 s |
| M3BAR | 500 | 1,5 - 4 s |
| M5BAR | 350 | 3 - 6 s |
| M7BAR | 200 | 6 - 10 s |
| L-BAR (L9BAR) | 150 | 11 - 18 s |
Værdierne er producentens maks.-værdier ved nominel belastning. Den faktiske frekvens afhænger af armen, tilbehøret og indstillingen. For S4BAR med belysning XBA4 er maksimum 80 cyklusser/t, og åbningstiden er over 5 s. De angivne cyklusser er ikke et garanteret antal passerede biler.
BlueBUS, backup-batteri og solenergiforsyning
BlueBUS gør det nemmere at tilslutte kompatible fotoceller og andet tilbehør med to ledere. Disse sørger både for strømforsyning og kommunikation til tilbehøret. S-BAR, M-Bar og L-Bar bruger BlueBUS, mens WIDE bruger klassiske fotoceller med relæ.
Når du bestiller fotoceller, skal du skelne mellem: relæfotoceller til WIDE EPM, til S-Bar, M-Bar og L-Bar EPMB med BlueBUS.
Backup-batteriet tilsluttes separat, ikke via BlueBUS. Det fås også til WIDE. Solemyo-solenergiforsyning er beregnet til kompatible BAR-modeller; WIDE understøtter den ikke. Vælg den konkrete solenergiløsning ud fra modellen og dens styreenhed. Betjening via mobiltelefon er en separat udvidelse, der afhænger af det anvendte modul.
Bommene bruger 24 V-motorer, hvilket gør det muligt at bruge dem også i næsten kontinuerlig drift. Bomme har amperometrisk beskyttelse. Når bommen rammer en forhindring, stiger strømforbruget, og styreenheden registrerer, at bommen har ramt en forhindring. Når en forhindring registreres, kan bommen enten standse eller vende tilbage til åben position (afhængigt af indstillingen).
Fordelagtige sæt
Vi tilbyder bomme i fordelagtige sæt. Ud over selve bommen og bomarmen indeholder de også tilbehør som f.eks. modtager, fjernbetjening, fotoceller og advarselsblink. Sættet indeholder også stødbeskyttelsesgummi til bomarmen, og hvis sættet indeholder to bomarme, medfølger også samling til disse bomarme.
Vi opdeler primært sættene efter bomarmens længde og den bombarriere, der skal løfte bomarmen. Bomarmene fås i længderne 3, 4 og 5 meter, men takket være den originale samling kan den samlede længde kombineres til op til 9 meter.. Selve bombarriererne inddeles efter kraft, løftehastighed og antal cyklusser, de kan udføre pr. time.
Bomarmens længde og fri passagebredde
Bomarmens længde er ikke det samme som den frie passagebredde. Fri passagebredde er den frie bredde, som køretøjet har til rådighed, når bombarrieren er åben. Mål først den nødvendige passagebredde, og vælg derefter bomarm og bombarriere ud fra monteringstegningen.
| Model | Fri passagebredde ifølge vejledningen | Bomarm i sættet (nominel længde) | Sæt i sortimentet |
|---|---|---|---|
| WIDE S | Afhænger af montering* | 4 m | Sæt 4 m |
| WIDE M | Afhænger af montering* | 4 m | Sæt 4 m |
| WIDE L | Afhænger af montering* | 5 / 6 / 7 m | Sæt 5 m Sæt 6 m Sæt 7 m |
| S-BAR | op til 4 m | 4 m | Sæt 4 m |
| M3BAR | 2,32 - 2,82 m | 3 m | Sæt 3 m |
| M5BAR | 3,17 - 4,82 m | 4 / 5 m | Sæt 4 m Sæt 5 m |
| M7BAR | 5 - 7 m | 6 / 7 m | Sæt 6 m Sæt 7 m |
| L-BAR (L9BAR) | 7 - 9 m | 8 / 9 m | Sæt 8 m Sæt 9 m |
* For WIDE er den nominelle længde på bomarmen i sættet angivet, ikke en garanteret fri passagebredde. Den frie passagebredde afhænger af placeringen af kabinettet og fastgørelsen af bomarmen. For M-Bar/L-Bar er intervallerne fra vejledningen for M3BAR, M5BAR, M7BAR og L9BAR angivet. Tilbehør på bomarmen kan begrænse den anvendelige længde.
For eksempel har bomarmen NICE XBA15 en fysisk længde på 3 150 mm. For M3BAR angiver vejledningen en fri passagebredde på højst 2,82 m. Betegnelsen »3 m« for sættet betyder derfor ikke automatisk 3 m fri passagebredde.
Ved særlige behov kan vi tilpasse sættene efter dine ønsker.
Vores udvalg af bombarrierer og bomarme
Vi har også bombarrierer og bomarme til salg enkeltvis, så du selv kan sammensætte hele løsningen. Du skal dog være opmærksom på, at de enkelte dele skal være kompatible. Det rådgiver vi dig gerne om. Der er også teknisk support til rådighed.
Derudover finder du også andet tilbehør til bombarrierer i vores sortiment, f.eks. støtte til bomarmen, vipbar støtte, aluminiumsværn under bomarmen eller knækled til bomarme til lave lofthøjder.
Til lave lofthøjder: knækled WIA11 er til WIDE M, XBA11 til M3BAR og M5BAR. Loftshøjden skal måles, inden du vælger. Ved støtte og underbomme skal du kontrollere, at kombinationen med bomarmen er godkendt, og at den er afbalanceret.
En særskilt kategori er sikkerhed. Nice-bomme har integreret forhindringsregistrering, hvor bomarmen straks vender tilbage efter at have ramt en forhindring.
For at øge sikkerheden kan bommen også udstyres med sikkerhedsfotoceller, beskyttelsesgummi eller forskellige advarsels- advarselsblink, trafiklys og lys. Anbefalet tilbehør er refleksklistermærker, som sættes direkte på bomarmen. Det øger bomarmens synlighed og forebygger dermed de hyppige påkørsler af bomarmen.
Eksternt trafiklys kan tilsluttes både WIDE og BAR. Indbygget XBA8 i topdækslet er beregnet til M-Bar og L-Bar. Ved brug af et eksternt trafiklys skal du vælge den korrekte spænding, effekt og tilslutning i henhold til styreenheden.
Et kraftigt stød mod bomarmen kan beskadige bommen. På udvalgte modeller kan bomarmen suppleres med et svingbart beslag, der hjælper med at begrænse skader på bommen ved påkørsel.
- NICE WIA10 – beslag til sideværts frigørelse af bomarmen til WIDE S og WIDE M med bomarm på op til 4 m.
- NICE XBA10 – beslag til sideværts frigørelse af bomarmen til M3BAR og M5BAR med bomarm på op til 4 m.
Dette er ekstraudstyr. Det er ikke en standardfunktion med automatisk frigørelse af bomarmen på alle bomme.
En populær udvidelse til bommen er magnetisk metaldetektor. Den kan registrere bilens metaldele og derefter sende en kommando til bommen. Resultatet kan være et fuldautomatisk system, der åbner bommen, når en bil registreres, eller en tæller på parkeringspladsen, der registrerer bilernes ind- og udkørsler.
Til kompatible styreenheder i M-Bar og L-Bar-serien fås detektorerne LP21 og LP22 samt sæt til etablering af induktionssløjfe. Selve detektoren registrerer køretøjet. Til optælling af ledige parkeringspladser eller vekslende passage med trafiklys kræves også en passende styreenhed.
Muligheder for styring af bommen
En bom er en elektronisk enhed, der oftest styres med en almindelig fjernbetjening. Den kan altid købes separat og parres med modtageren. Den kan også nemt slettes. Modtageren i bommen kan håndtere hundredvis af fjernbetjeninger (f.eks. har modtageren NICE OXIBD plads til 1024 koder).
Fjernbetjeninger og modtagere i vores sortiment
Til almindelig betjening kan du vælge mellem flere NICE-serier med rullende kode. Som med Robus-drev afhænger valget af kompatibiliteten med modtageren og dens kodning.
| Anvendelse | Fjernbetjening og modtager |
|---|---|
| FloR og Era FloR | FLO2R-S og FLO2RE: 2 kanaler. FLO4R-S og FLO4RE: 4 kanaler. |
| Era One | ON2E: 2 kanaler. ON4E: 4 kanaler. ON9E: 9 kanaler. |
| Era INTI | Fjernbetjeninger med to kanaler fås i farverne: INTI2 sort, INTI2Y gul, INTI2L lyserød, INTI2B blå, INTI2R rød, INTI2G grøn. |
| MYGO | MYGO2, MYGO4 eller MYGO8: 2, 4 eller 8 kanaler. |
| Tovejskommunikation | ON3EBD + OXIBD |
| Større rækkevidde | ON3ELR + OXILR. LoRa kræver en OXILR-modtager. Rækkevidden afhænger af omgivelserne og antennen. |
Til tilføjelse af en ekstern modtager fås også sættet INTIKIT med modtager og INTI-fjernbetjeninger.
Samme frekvens og rullende kode er ikke i sig selv en garanti for kompatibilitet. Hvis du køber en ekstra fjernbetjening til en eksisterende bom, kan du sende os betegnelsen på eller et foto af modtageren.
Der findes dog også alle de øvrige betjeningsmuligheder – tastaturer, kortlæsere, trådløse knapper til væggen eller porttelefonen, automatiske timere, nøglekontakter eller betjening via mobiltelefon. En anden fordel ved Nice-bomme er tilslutning af eksterne enheder fra andre producenter.
Tastaturet kan betjene op til 3 enheder. Det er nemt at bruge – indtast blot din egen numeriske kode på 4-8 cifre på tastaturet.
Kortlæsere er populære betjeningsenheder. Hold et kontaktløst kort eller nøglebrik så åbner bommen.
Trådløse knapper fungerer som fjernbetjeninger. Knapperne er velegnede til fast montering, f.eks. på væggen ved siden af lyskontakten.
Hvis du vil åbne og lukke bommen på præcise tidspunkter, er automatiske timere. De styrer bommen på de indstillede tidspunkter – efter timer og minutter.
Til betjening via mobiltelefon kan du bruge et GSM-modul eller moderne løsninger via et wi-fi-modul. Et GSM-modul er en enhed, hvor der indsættes et almindeligt SIM-kort med eget telefonnummer. Når der ringes op til nummeret, sender GSM-modulet et signal til styreenheden, som hæver bommen (eller åbner porten).
Et wi-fi-modul er også en enhed, der tilsluttes styreenheden og derefter sender kommandoer til den. Wi-fi-modulet fungerer via en mobilapp og internettet – men det skal være inden for rækkevidden af dit eget (hjemme-) wi-fi-netværk.
Bommen er låst og kan ikke bevæges manuelt – den er altså blokeret, når den er lukket. Det betyder i praksis, at du ikke kan tvinge bommen op med hånden.. Der medfølger en frigørelsesnøgle, som kobler gearkassen fra, hvorefter du nemt kan løfte bommen. Dette bruges især ved strømafbrydelse.

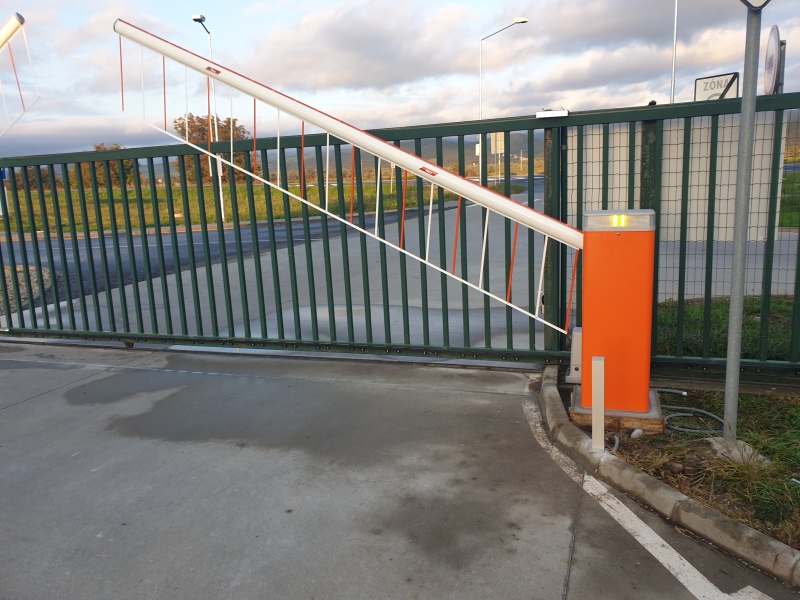

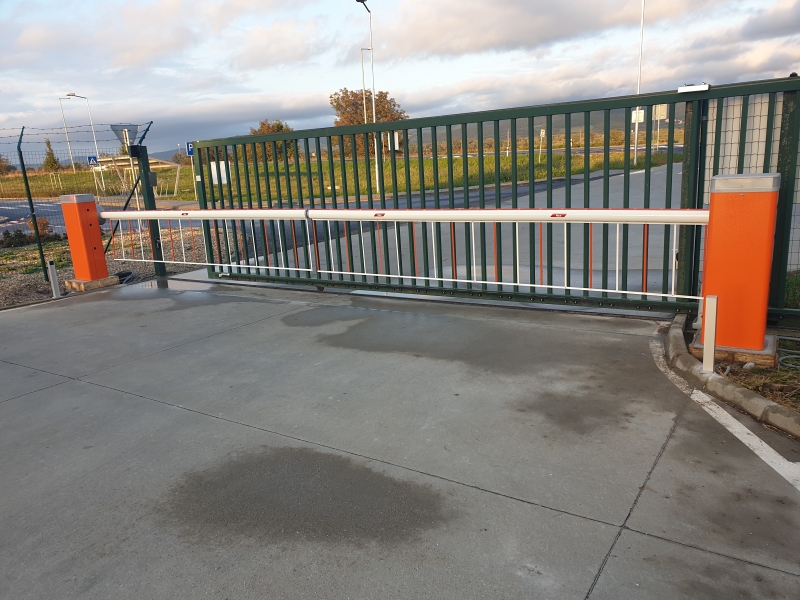

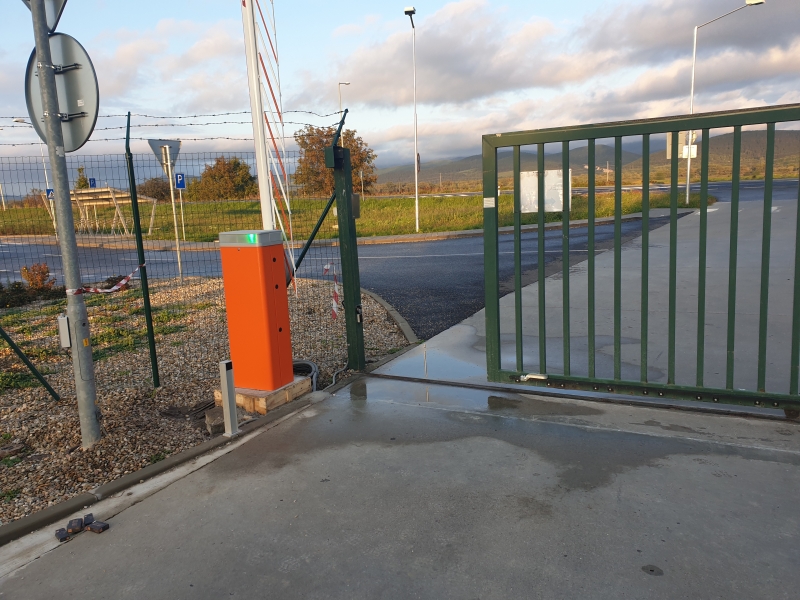

Eksempel på installation
Med bestillingen får du en komplet vejledning med tegninger og diagrammer.
Videopræsentation af Nice Wide-bommen
I den korte videopræsentation af Nice Wide-bommen kan du se hvordan bommen fungerer, og hvad den består af, samt nogle detaljer, f.eks.: frigørelsesnøgle; kollisionsbeskyttelse, som får bommen til at køre tilbage, når den registrerer en forhindring; knækled; mulighed for forlængelse af bomarmen og andet.
Hvis du har flere spørgsmål om bomme eller har brug for hjælp til at vælge det rette produkt, er du velkommen til at kontakte os på e-mail på [email protected]
Forberedelse af fundament til bomme
Bommen bør fastgøres til et betonfundament, helst i frostfri dybde, dvs. ca. 80cm, afhængigt af området. Hver bom leveres med en monteringsplade af galvaniseret stål. Pladen bruges til fastgørelse af bommen. Du finder målene på de enkelte plader på produktsiden:
- NICE SIA1 - fundamentplade til bommene WIDE S, WIDE M og S-BAR
- NICE SIA2 - fundamentplade til bommen NICE WIDE L
- NICE XBA16 - fundamentplade til bommen M-BAR
- NICE XBA17 - fundamentplade til bommen L-BAR
Monteringspladen har et hul til kabelgennemføring. På dette sted skal der klargøres strømforsyning på 220V, helst på en separat 6A-sikring. Vi anbefaler, at svagstrøm holdes adskilt fra 220 V-strømforsyningen.
Fundament til montering af NICE WIDE-bomme

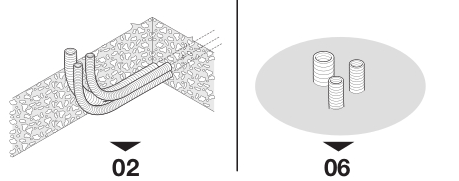

01. Vælg fremgangsmåde ud fra fundamentets tilstand
Afgør, hvor bommen og systemets enkelte komponenter skal placeres.
- Hvis du endnu ikke har et betonfundament, skal du begynde med trin 02.
- Hvis du allerede har et færdigt betonfundament, skal du fortsætte med trin 06.
02. Klargør udgravningen og kabelrørene
Grav en rende til fundamentet, og klargør kabelrør til elkablerne. Du finder kabeltyperne i kabeloversigten nedenfor.
03. Fastgør ankerboltene til monteringspladen
Fastgør fire ankerbolte til monteringspladen. Fastgør hver ankerbolt med én møtrik over pladen og én under den.
Vigtigt: Skru den nederste møtrik helt ned til enden af gevindet.
04. Støb monteringspladen fast i beton
Fyld udgravningen med beton, og placer monteringspladen med ankerboltene.
Vigtigt: Kontrollér med et vaterpas, at monteringspladen er helt vandret, mens betonen stadig er våd.

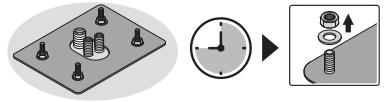

05. Lad betonen hærde
Vent, til betonen er hærdet. Producenten angiver normalt mindst to uger. Skru derefter de fire øverste møtrikker af ankerboltene.

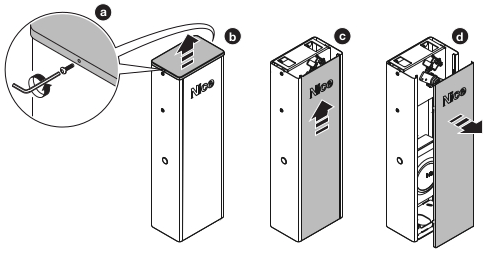

06. Klargør og fastgør bommens kabinet
- a/b: Skru skruerne ud, og tag topdækslet af.
- c/d: Tag kabinetdøren af.

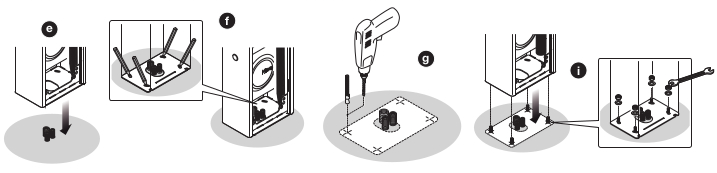

Forankring i et eksisterende betonfundament: Den følgende procedure med boring gælder montering med ekspansionsankre og ikke en plade med ankerbolte, der allerede er støbt fast som i trin 03 til 05.
- e/f: Stil kabinettet på plads, og markér forankringspunkterne gennem monteringshullerne.
- g: Bor huller i underlaget på de markerede steder.
- h: Sæt fire ekspansionsankre i. Medfølger ikke.
- i: Sæt kabinettet på plads, og fastgør det med møtrikker og skiver. Ved denne forankringsmetode medfølger møtrikker og skiver ikke.

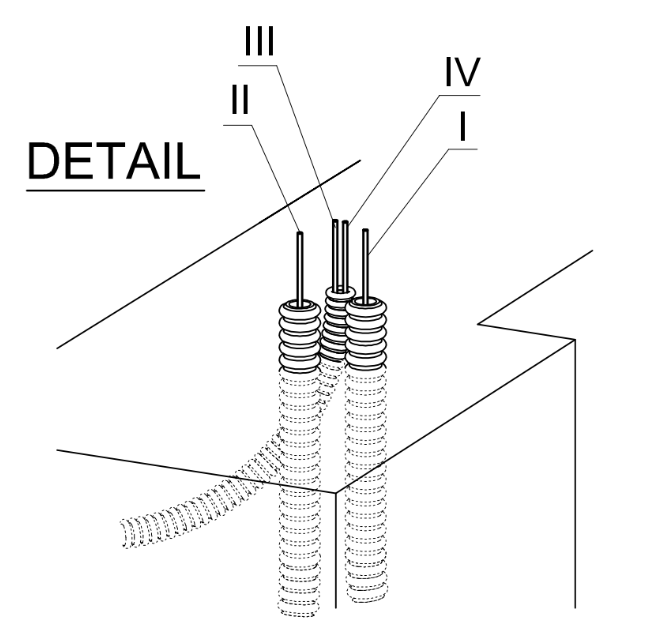

Den øvrige kabelføring afhænger af det valgte tilbehør. Den mest almindelige situation er:
| Tilslutning | Nice WIDE | Nice BAR |
|---|---|---|
| I - strømforsyning (230 V) | 1 stk. 3x1,5mm2 | 1 stk. 3x1,5mm2 |
| II - tilslutning af venstre fotocelle | 1 stk. 2x0,25mm2 | 1 stk. 2x0,5mm2 |
| III - tilslutning af højre fotocelle | 1 stk. 4x0,25mm2 | 1 stk. 2x0,5mm2 |
| IV - tilslutning af advarselslampe | 1 stk. 2x0,5mm2 1 stk. skærmet RG58 (eller koaksialkabel med en impedans på 50 ohm |
1 stk. 2x0,5mm2 1 stk. skærmet RG58 (eller koaksialkabel med en impedans på 50 ohm |
Bommes hastighed
I videoen kan du se en sammenligning af hastighederne for bommene M5-BAR og L-BAR.
Vi hjælper dig med at vælge den rette løsning
Send os bredden på passagen, det omtrentlige antal åbninger i timen, og hvordan du ønsker at betjene bommen. Et foto af indkørslen eller en enkel skitse kan også være en hjælp. Vi hjælper dig gerne med at vælge en bom og det rette tilbehør.
