Beskrivelse af produktet NICE Moonclever MC824H – styreenhed til 24 V-drev til Toona-seriens svingporte
Et tilgængeligt alternativ!
NICE Moonclever MC824H-styreenheden er blevet erstattet af en nyere model – NICE Moonclever MC824HR10.
NICE Moonclever MC824H er en styreenhed til automatisering af enkeltfløjede, eller dobbeltfløjede porte. Motorerne der er kompatible med den, skal have en forsyning på 24Vdc og magnetisk encoder (rotationssensor til måling af motorens omdrejninger, så portfløjens position kan registreres præcist).
Kompatibilitet udelukkende med de specifikt angivne motorer til svingporte:
- Metro (ME3024)
- Moby (MB4024, MB5024)
- Hyppo (HY7024, HY7124)
- Toona (TO4024, TO5024, TO7024)
- X-Metro (XME2124)
- Big-Metro (BM5024)
- Metroelite
- Wingoelite
Styreenheden MC824H indeholder MCA1-styreenheden, som er monteret i en standardiseret plastboks Moonclever. Den har et stik af typen SM til tilslutning af radiomodtager (SMXI, OXI, ...) fra fjernbetjeninger (Flor, Era Flor, Era One, Era Inti, ...).
Understøtter teknologien BlueBus, som gør det nemt at tilslutte ekstraudstyr (fotoceller, blinklys, kortlæsere, nøgleafbrydere, osv.) med blot et tolederkabel, hvor polariteten ikke engang behøver at blive fulgt.
Takket være teknologien 24V er den også velegnet til NICE Solemyo-solsystemet, som muliggør strømforsyning på steder uden adgang til elnettet. Det er også muligt at forsyne styreenheden med NICE PS324-backupbatteri, som i flere timer efter en strømafbrydelse gør det muligt at åbne og lukke svingporten flere gange. Når standbytilstand er indstillet, har styreenheden med tilsluttet styresignalmodtager et forbrug på kun 2 W (ved strømforsyning fra PS324-batteri, eller Solemyo-solsystemet, er forbruget kun 0,1 W).
Understøtter NICE Opera-teknologi. Diagnosticering via advarselsblinklys.
Når portfløjens længde er registreret, indstilles accelerations- og decelerationsintervallerne automatisk ved åbning og lukning. Derudover kan følgende indstilles: kraft, hastighed, åbning for fodgængere osv., se Programmering af drivenhedens styreenhed. Registrering af forhindringer under hele portbladets bevægelse sikrer sikker drift af motorerne.
NICE Moonclever MC824H-styreenhed er egnet til de klimatiske forhold i Slovakiet og opfylder alle europæiske sikkerhedsstandarder.
Tilbehør, der er kompatibelt med NICE Moonclever MC824H-styreenheden
Vi anbefaler, at du også køber kompatibelt ekstraudstyr til styreenheden:
| Hvad | Hvorfor | Type |
|---|---|---|
| Blinklys | Blinklyset signalerer, at porten er i bevægelse, ved at blinke – velegnet ved udkørsler med dårligt udsyn. Det har desuden en indbygget antenne, som giver fjernbetjeningen længere rækkevidde. | - Lucy (LUCYB) - Moonlight (MLBT) |
| Fotoceller | Ved lukning registrerer de forhindringer og stopper bevægelsen – porten støder hverken ind i biler eller personer. | - MoonBUS (MOFB) |
| Sender |
Til fjernbetjening af porten. |
- FloR (Flo2R-s, Flo4R-s) |
| Modtager | Nødvendig til fjernbetjening af porten. | - OXI - SMXI |
| Antenne | For bedre rækkevidde på fjernbetjeningen. | - indbygget i blinklyset LUCYB, MLBT - kun ABFKIT-antenne, eller ABF |
| Tastatur | Hvis du glemmer fjernbetjeningen, eller hvis mange køretøjer eller personer skal have adgang, og du ikke vil udlevere en fjernbetjening til alle eller åbne porten manuelt. | - MOTXR |
Manual til NICE Moonclever MC824H-styreenhed
Manualen til NICE Moonclever MC824H-styreenheden kan downloades her:
Manual til NICE Moonclever MC824H-styreenhed
Montering af NICE Moonclever MC824H-styreenhed
Montering af styreenheden i en standardmonteringsboks Moonclever udføres ved fastgørelse med fire skruer:
 |
 |
| 1. Skru plastdækslets skruer ud | 2. Fastgør styreenhedens boks med fire rawlplugs |
Ledningsføring

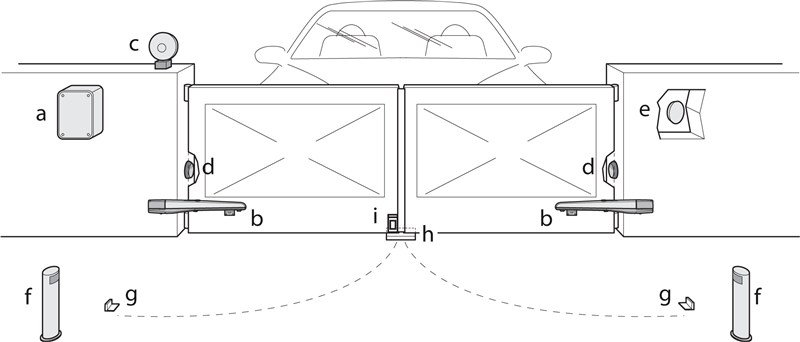

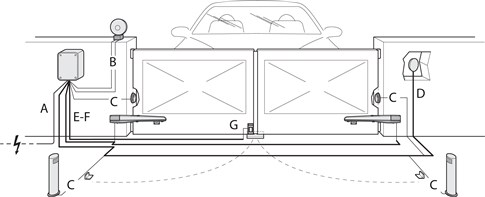

Typisk (valgfri) tilslutning af drivenhedens styreenhed med tilbehør ser således ud:
Liste over tilbehør
|
Liste over ledninger
| Formål | Type | Maks. længde |
|---|---|---|
| A. Strømforsyning | 3×1,5mm2 | 30m, ved større længde 3×2,5mm2 + jordforbindelse |
| B. Blinklys med antenne |
2×0,5mm2 |
20m 20m (anbefalet: mindre end 5m) |
| C. Fotoceller | 2×0,5mm2 | 30m, over 30m: 2×1mm2 |
| D. Nøglekontakt | 4×0,5mm2 | 50m (eller 2 stk. 2×0,5mm2) |
| E. Strømforsyning til drevet | 3×1,5mm2 | 10m |
| F. Encoder | 2×1,0mm2 | 10m |
| G. Elektrisk lås | 2x1,0mm2 | 10m |
Tilslutning af NICE Moonclever MC824H-styringsenheden
Husk at afbryde strømforsyningen, enten på afbryderen, før du tilslutter, frakobler eller ændrer tilslutningen af drevet til lysnettet eller ekstraudstyret, ved at tage strømforsyningens sikring ud, eller ved at frakoble reservebatteriet. Vent, indtil alle LED'er er slukket.

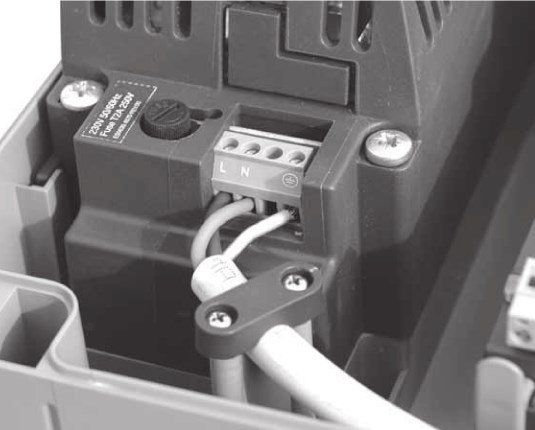

...til lysnettet
 |
For at drevet kan fungere grundlæggende, skal strømforsyningen blot føres ind i drevets styreenhed tilslutningen af strømforsyningen.
Tilslutningen er enkel:
|
...ekstraudstyret
NICE MCA1-styreenheden til NICE Moonclever MC824H har følgende indgange og udgange til ekstraudstyr:
| Indgang/udgang | Beskrivelse | |
|---|---|---|
| AERIAL (Antenne) |
Indgang til radiomodtagerens antenne. Antennen er normalt indbygget i advarselsblinket, f.eks. NICE LUCYB, NICE MLBT, eller der kan tilsluttes en separat ekstern antenne NICE ABFKIT. | |
| Udgang til ét 12V-advarselsblink NICE LUCYB (eller NICE MLBT) med en 12V 21W-pære | ||
| Udgang til maks. 12Vac 15VA elektrisk lås | ||
| S.C.A. (Indikator) |
Udgang til indikator (24V 4W). Indikatorens funktion kan indstilles ved programmering på niveau II for L4, se Programmering på niveau II, L4 – Udgangsindikator. | |
| Indgang til paralleltilslutning af kompatible enheder, der benytter teknologien BlueBUS via et tolederkabel, der både overfører strømforsyning og kommunikationssignal. | ||
| STOP (Stop) |
Indgang til enheder, der stopper portens bevægelse. Følgende enheder kan tilsluttes:
|
|
| Indgang til enheder, der styrer portens bevægelse trinvis (se Trinvis styring af portens bevægelse). Normalt åbne enheder (NO) kan tilsluttes. | ||
| OPEN (Åbn) |
Indgang til enheder, der kun styrer åbning af porten (se Åbning af porten). Normalt åbne enheder (NO) kan tilsluttes. | |
| CLOSE (Luk) |
Indgang til enheder, der kun styrer lukning af porten (se Lukning af porten). Normalt åbne enheder (NO) kan tilsluttes. | |
| ENC1 | Indgang til encoder for drev M1 (klemme 1, 2); polariteten behøver ikke at overholdes |

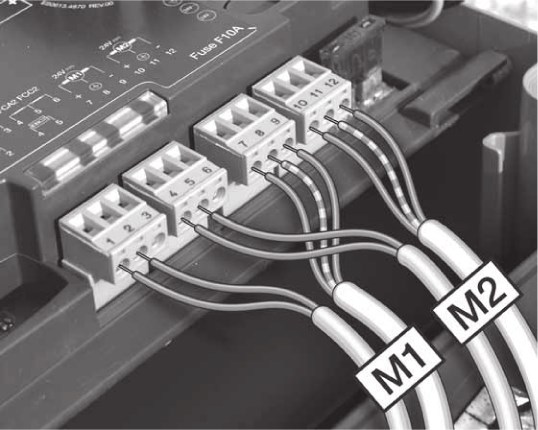

Tilslutning af drev (motorer) M1 og M2 samt deres encodere |
| ENC2 | Indgang til encoder på drev M2 (klemme 4, 5), polariteten behøver ikke at overholdes | |
| M1 | Udgang til motor M1 (klemme 7, 8, 9) | |
| M2 | Udgang til motor M2 (klemme 10, 11, 12) | |
Sikringer til styreenheden
Under udarbejdelse

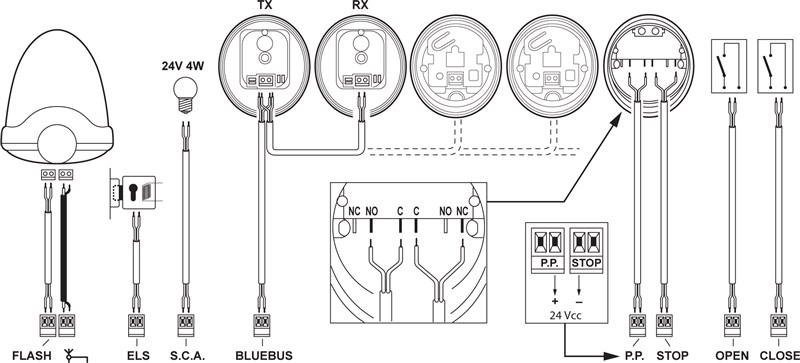

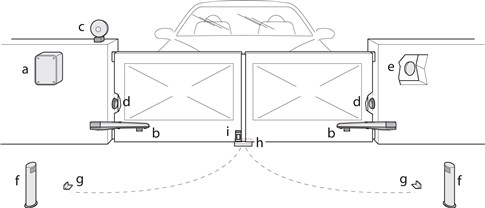

Standardtilslutningsdiagram:
Drevets fotoceller
Brugervenlig BlueBUS-teknologi muliggør at forsyne op til 7 par fotoceller og styre dem med et tolederkabel.

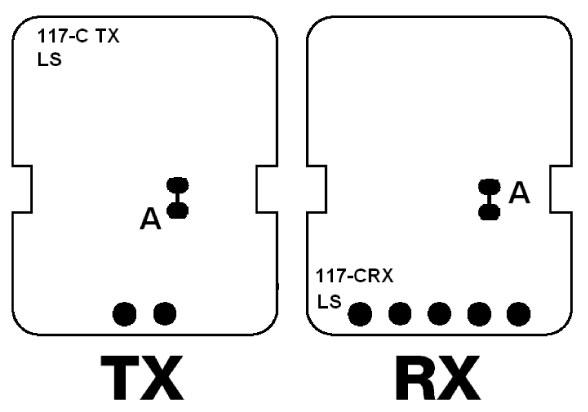

TILSLUTNING AF FLERE PAR FOTOCELLER NICE MOFB TIL DATANETVÆRK NICE BLUEBUS
Placér fotocellerne omkring porten eller lågen i henhold til eksempelsituationerne for den komplette tilslutning, og indstil jumperne i henhold til jumpertabellen for fotocellerne NICE MOFB til portdrevet. For at undgå interferens mellem de enkelte par, der er placeret tæt på hinanden, skal sendernes orientering i henhold til disse eksempelsituationer, overholdes TX og modtagernes RX. Tilslut fotocellerne parallelt som vist på billedet (polariteten behøver ikke at overholdes):

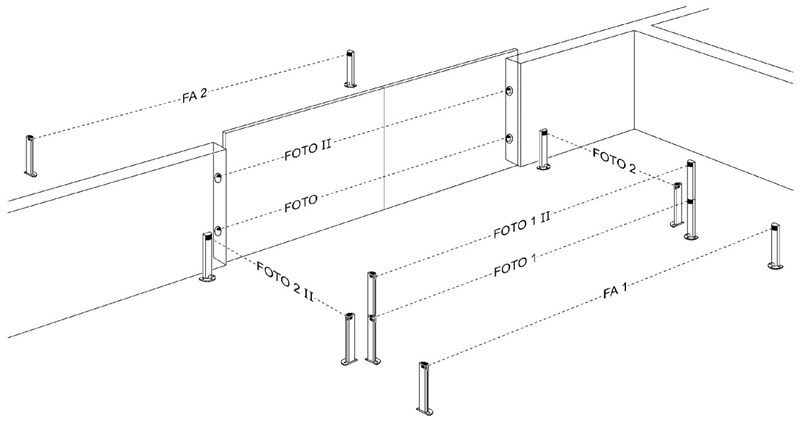

Eksempelsituation for tilslutning af fotoceller
Hvis du ønsker, at fotocellerne skal fungere som portåbnere (se FA1 og FA2 skal forbindelsen A på senderen TX og modtageren RX afbrydes A på senderen TX og modtageren RX, se billedet:

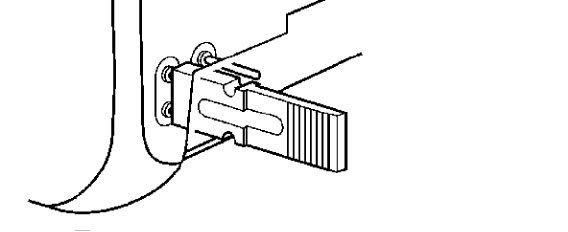

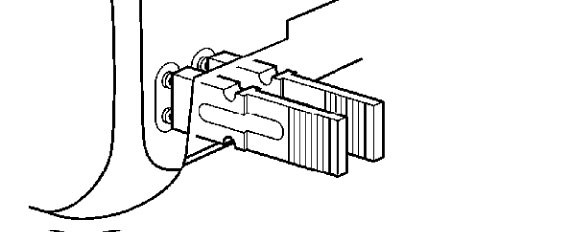

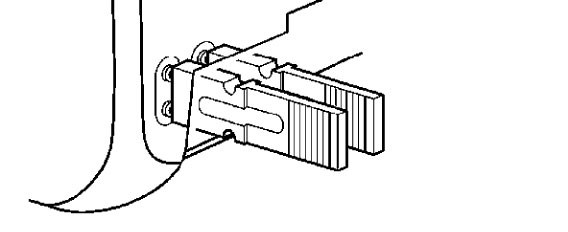

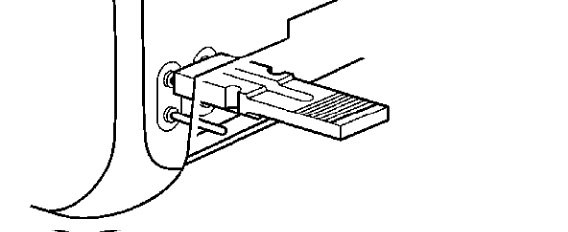

Jumpertabel for NICE MOFB-fotoceller til portdrevet
 |
Tilslutning af flere par fotoceller til BlueBUS systemet foretages ved at indstille forskellige kombinationer af jumpere, og hvert tilsluttet par skal have en unik jumperkombination. Sørg for, at der ikke er to par med samme kombination på ét BlueBUS-datanetværk. Inden for et par fotoceller skal jumperen indstilles til samme værdi på både senderen TX og modtageren RX. Hvis jumpertypen kun bruger én jumper, skal den anden altid placeres i det tomme rum, som vist på billedet til venstre. |
| Betegnelse for fotocellepar | Jumper med kombination af jumpere |
|---|---|

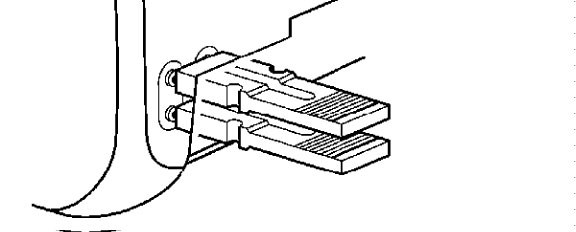

| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |

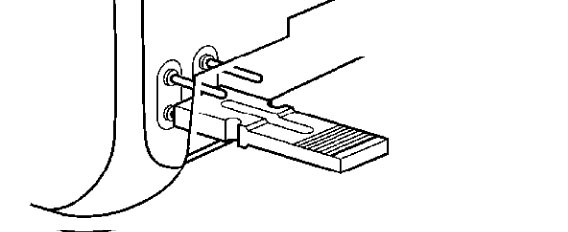

| FOTO 2 |  |

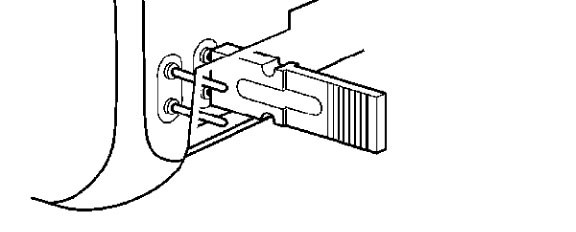

| FOTO 2 II |  |
|

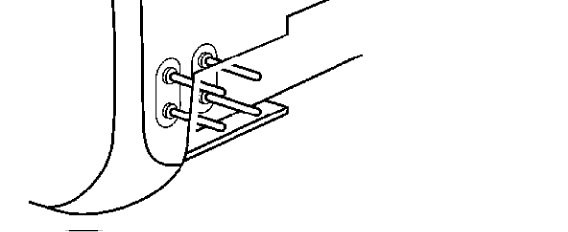

FOTO 3 ADVARSEL: IKKE-TILLADT KONFIGURATION! |
 |
|

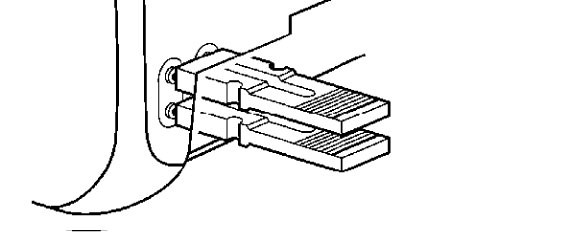

FA1 |
 |
|
FA2 |
 |

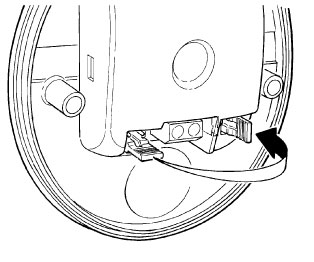

Hvis det af en eller anden grund er nødvendigt at udskifte en fotocelle, skal du blot indstille den til samme jumper som den oprindelige; det er ikke nødvendigt at gennemføre en fase til identifikation af enhederne.
Radiomodtager til drev
 |
NICE Moonclever MC824H-styreenhed leveres med NICE MCA1-styreenhed, som har et SM-stik til tilslutning af en ekstern radiomodtager (f.eks. NICE OXI, NICE SMXI). Denne modtager er helt nødvendig for at opfange de kommandoer, der sendes fra fra fjernbetjeninger, og er dermed en forudsætning for fjernbetjening af skydeporten fjernbetjening. |
Registrering af tilsluttet drevudstyr
Efter hver tilslutning, frakobling eller ændring af tilslutningen af ekstraudstyr til BlueBUS-indgangene og STOP skal der udføres en registrering af ekstraudstyret. Drevet gør dig selv opmærksom på, at denne handling skal udføres, ved at LED'erne L1 og L2 blinker.
|
Registrering af portens bevægelse (automatisk tilstand)
For at porten kan bevæge sig korrekt (herunder beregning af accelerations- og decelerationsstrækning samt delvis åbning), skal styreenheden selv registrere længden af portfløjens åbningsbane. Under denne procedure bevæger drevene portfløjene fra stop til stop og registrerer portens åbningsinterval. Der findes også en alternativ manuel og en kombineret metode, som du kan finde i manualen.
|
Programmering af drevets styreenhed
Styreenheden MC824H gør det muligt at programmere flere funktioner, enten ved at slå en funktion til eller fra ved programmering på niveau I., eller ved at indstille den forudindstillede parameter ved programmering på niveau II.
Styreenheden MCA1 har tre knapper til betjening og programmering af drevet:
 |
Knap | Funktion |
|---|---|---|
| Open | Knappen giver drevet kommando om at åbne porten. Under programmering bruges den også til at øge værdien for den parameter, der programmeres. | |
| Stop/Set | Knappen giver drevet kommando om at standse porten. Tryk på knappen og hold den nede i 5 sekunder for at komme til programmering på niveau I. Tryk igen på knappen, og hold den nede for at komme til programmering på niveau II. for den aktuelle LED. | |
| Close | Knappen giver drevet kommando om at lukke porten. Under programmering bruges den også til at mindske værdien for den parameter, der programmeres. |
Programmering på niveau I.
På niveau I slår programmeringen til eller fra den pågældende funktion. Når en funktion er slået til, lyser den tilhørende LED på styreenheden. Alle funktioner er slået fra fra fabrikken.
Gå ind i programmering på niveau I ved at holde knappen "Stop/Set" nede i ca. 5 sekunder, indtil LED L1 begynder at blinke. Brug derefter knapperne "Open" og "Close" til at flytte den aktuelle LED op eller ned. Du har 10 sekunder til hver handling, ellers forlader drevet programmeringstilstanden. Når den blinkende LED er ud for LED'en for den funktion, du vil slå til eller fra, skal du trykke én gang på knappen "Stop/Set" for at få blinket til at gå hurtigere (funktionen er slået til) eller langsommere (funktionen er slået fra). Lad derefter drevet forlade programmeringstilstanden af sig selv inden for 10 sekunder. Hvis alt er gået som det skal, forbliver LED'en for den aktiverede funktion tændt.
Liste over funktioner, der kan slås til via programmering:
| LED | Funktion | Beskrivelse |
|---|---|---|
| L1 | Automatisk lukning | Efter et bestemt tidsrum (indstillet under "Programmering på niveau II – Pausens varighed") begynder porten automatisk at lukke efter åbning. Hvis funktionen er slået fra, kan porten kun betjenes med en kommando fra portens fjernbetjening osv. |
| L2 | Lukning efter afbrydelse af fotocellerne |
Funktionen gør det muligt kun at holde porten åben så længe, som det er nødvendigt for, at køretøjet kan passere. Når fotocellerne igen er frie (køretøjet er kørt igennem), begynder porten at lukke af sig selv efter 5 sekunder. Funktionen har to forskellige funktioner afhængigt af, om automatisk lukning er slået til (se den foregående funktion). Automatisk lukning slået til – Porten standser, når fotocellerne igen er frie, og begynder at lukke efter 5 sekunder. Det betyder, at porten ikke nødvendigvis åbner helt. |
| L3 | Luk altid | Efter en strømafbrydelse forbliver porten enten i sin aktuelle position (hvis funktionen er slået fra), eller også lukker porten (hvis funktionen er slået til). |
| L4 | Standbytilstand | Denne funktion gør det muligt at reducere strømforbruget til et minimum. Den er især velegnet ved strømforsyning fra et reservebatteri (f.eks. NICE PS124). Når funktionen er aktiv, slukker styreenheden et minut efter portens sidste bevægelse BlueBUS-indgangen (og dermed alle enheder, der er tilsluttet den) samt alle LED'er undtagen BlueBUS-LED'en, som blinker langsomt. Hvis der i denne tilstand modtages en kommando, styreenheden genstarter først og udfører derefter kommandoen. |
| L5 | Elektrisk lås/Automatisk belysning | Hvis funktionen ikke er slået til, ELS-udgangen fungerer som elektrisk lås. Hvis funktionen er slået til, kan ELS-udgangen bruges til automatisk belysning. |
| L6 | Forvarsel med blink | Når der modtages et signal om at bevæge porten, advarselslampen blinker først i tre sekunder for at advare omgivelserne, hvorefter den ønskede bevægelse starter. |
| L7 | Lukning betyder delvis åbning | Kommandoen luk starter altid en af porten. |
| L8 | Indikator for åben port/Serviceindikator | Hvis funktionen ikke er slået til, S.C.A.-udgangen fungerer som indikator for åben port. Hvis funktionen er slået til, fungerer S.C.A.-udgangen som serviceindikator. |
Programmering på niveau II.
På niveau II indstilles værdierne for de enkelte funktioner ved programmering (disse funktioner er forskellige fra niveau I.).
Glem programmering på niveau I. Gå ind i programmering på niveau II ved at holde knappen "Stop/Set" nede i ca. 5 sekunder, indtil LED L1. blinker. Brug derefter knapperne "Open" og "Close" til at flytte den aktuelle LED op eller ned. Du har 10 sekunder til hver handling, ellers forlader drevet programmeringstilstanden. Når den blinkende LED står ud for den funktion, hvis parameter du vil indstille, skal du holde knappen "Stop/Setnede for at åbne indstillingerne for den pågældende LED. Den LED, der lyser konstant (mens du stadig holder "Stop/Setnede), viser den aktuelle parameterværdi. Du kan ændre værdien op eller ned ved hjælp af knapperne "Open" og "Close" (mens du stadig holder knappen "Stop/Setnede). Slip derefter knappen "Stop/Set", og lad derefter drevet forlade programmeringstilstanden inden for 10 sekunder. For at kontrollere, at alt er gået som det skal, skal du gentage fremgangsmåden uden at ændre parameterværdien.
Liste over programmerbare funktioner, der kan indstilles:
|
Indgangs-LED — Navn |
Indstillings-LED — Værdi |
|---|---|
| L1 — Pausevarighed Hvis værdien "Automatisk lukning" er aktiveret i programmering på niveau I, |
L1 — 5 sekunder L2 — 15 sekunder L3 — 30 sekunder L4 — 45 sekunder L5 — 60 sekunder L6 — 80 sekunder L7 — 120 sekunder L8 — 180 sekunder |
|
Indstiller portens bevægelsessekvens, der udløses ved gentagne tryk på f.eks. en knap på portens fjernbetjening eller via STEP-BY-STEP-indgang (også kaldet P.P.eller sekvensstyring). Hvis du indstiller L4, L5, L7 eller L8, påvirkes indgangene OPEN og CLOSE. |
L1 — Åbn/Stop/Luk/Stop L2 — Åbn/Stop/Luk/Åbn L3 — Åbn/Luk/Åbn/Luk L4 — Fælles ejendom L5 — Fælles ejendom med stop efter 2 sek. L6 — Sekvensstyring med delvis åbning efter 2 sek. L7 — Dødmandsbetjening L8 — Halvautomatisk åbning, dødmandsbetjent lukning |
|
Indstiller portens hastighed under normal drift (ikke ved start og nedbremsning). |
L1 — Meget langsom (30 %) L2 — Langsom (45 %) L3 — Middel (55 %) L4 — Hurtig (70 %) L5 — Meget hurtig (85 %) L6 — Ekstremt hurtig (100 %) L7 — Åbner "Hurtigt", lukker "Langsomt" L8 — Åbner "Ekstremt hurtigt", lukker "Hurtigt" |
|
L4 — Motorfrakobling efter lukning Indstiller, hvor mange ms styreenheden skal lade motoren give efter efter lukning for at mindske trykket på portbladet. |
L1 — Ingen L2 — Minimum (100 ms) L3 — ... L4 — ... L5 — ... L6 — ... L7 — ... L8 — Maksimum (800 ms) |
|
Tilpasser motorens kraftkontrolsystem til portens vægt. |
L1 — Svag L2 — ... L3 — ... (standard) L4 — ... L5 — ... L6 — ... L7 — ... L8 — Ekstra stærk |
|
Indstiller åbningslængden ved delvis åbning. For L5 til L8 betyder minimum den mindste indstillede åbningsvinkel for de to portblade. Det vil sige, at hvis portblad M1 åbner til 90°, og portblad M2 til 110 °C, er minimum 90 °C. |
L1 — Portblad M2 åbner en fjerdedel L2 — Portblad M2 åbner halvvejs L3 — Portblad M2 åbner tre fjerdedele L4 — Portblad M2 åbner helt L5 — Portbladene åbner en fjerdedel af minimum L6 — Portbladene åbner halvdelen af minimum L7 — Portbladene åbner tre fjerdedele af minimum L8 — Portbladene åbner til minimum |
|
L7 — Vedligeholdelsespåmindelse Indstiller, hvor mange portbevægelser der skal gennemføres, før drevet angiver, at porten skal vedligeholdes. |
L1 — 500 × L2 — 1000 × L3 — 1500 × L4 — 2500 × L5 — 5000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Afspiller typen af de seneste op til 8 fejlmeddelelser. |
L1 — Resultat af 1. manøvre L2 — Resultat af 2. manøvre L3 — Resultat af 3. manøvre L4 — Resultat af 4. manøvre L5 — Resultat af 5. manøvre L6 — Resultat af 6. manøvre L7 — Resultat af 7. manøvre L8 — Resultat af 8. manøvre |
Tilslutning af ekstra eksternt udstyr til motoren
 |

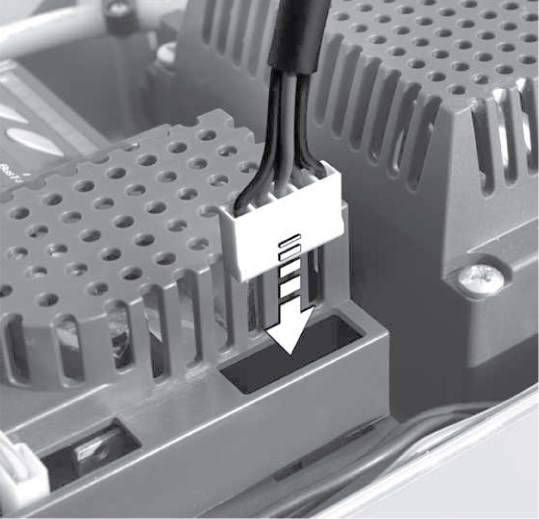

Hvis du har brug for at tilslutte ekstra udstyr til motoren, som kræver ekstern strømforsyning (f.eks. indikatorbelysning, nøglekontakt, kortlæsere, osv.), skal udstyret tilsluttes som vist på figuren. Den leverede spænding er 24 V DC -30 % til +50 % med en maksimal strøm på 200 mA. |
Styreenhedens specialfunktioner
Sletning af hukommelsen
Tryk på knapperne "Open" og "Close", og hold dem nede, indtil L1 og L2 begynder at blinke.
Tvungen bevægelse
Hvis en sikkerhedsanordning svigter, eller der f.eks. kommer en uovervindelig forhindring ind i strålen fra fotocellerne og porten af sikkerhedsmæssige årsager ikke vil bevæge sig, kan tilstanden "Dødmandsbetjening" aktiveres enten permanent i Programmering på niveau II. under indstillingen L2 - Trinvis betjeningstype til værdien L7 - Dødmandsbetjening, eller midlertidigt:
- Send en kommando til porten (med fjernbetjeningen, med nøglekontakten osv.)
- Hvis der er et problem, bevæger porten sig ikke, og advarselslampen vil sandsynligvis signalisere en fejl.
- Send derfor kommandoen igen inden for 3 sekunder efter den foregående kommando, og hold den inde.
- Porten bevæger sig, så længe du holder kommandoen inde, og stopper, når du slipper.
Vedligeholdelsesmeddelelse
I Programmering på niveau II. indstilles under punktet L7 - Vedligeholdelsespåmindelse det antal cyklusser, hvorefter motoren skal signalere, at der er behov for vedligeholdelse (eftersyn). Motoren signalerer dette med advarselslampen (eller via S.C.A.-udgangen, hvis den er indstillet under Programmering på niveau II. under punktet L4 - Udgangsindikator niveau L7 - Vedligeholdelse) som følger:
| Antal cyklusser | Signalering via advarselslampen | Signalering via S.C.A.-udgangsindikatoren |
|---|---|---|
| under 80 % af grænsen | Normal drift, blink med intervaller på et halvt sekund. | "Lyser" i 2 sekunder efter åbningen begynder. |
| 80-100 % af grænsen | Lyser i 2 sekunder efter manøvren begynder og fortsætter derefter normalt. | Blinker under manøvren. |
| over 100 % af grænsen | Lyser i 2 sekunder efter manøvren begynder, fortsætter derefter normalt og lyser i 2 sekunder, når manøvren er afsluttet. | Blinker konstant. |
Du kan finde oplysninger om nulstilling af vedligeholdelsesmeddelelsen og kontrol af det aktuelle antal manøvrer i forhold til grænsen i tabel 12 i manualen.
Fejlfinding af motoren
Hvis noget er uklart, eller du oplever andre problemer, er du velkommen til at kontakte vores tekniske support for NICE-motorer.
Afhængigt af problemets art
Under monteringen (eller hvis motoren svigter) kan du støde på et af følgende problemer:
|
Problem |
Mulig løsning |
|---|---|
|
Porten reagerer ikke på kommandoen fra fjernbetjeningen, og LED-indikatoren på fjernbetjeningen lyser ikke. |
Kontrollér, om batterierne motorens fjernbetjening er i orden; udskift dem, hvis ikke. Du finder vejledningen i manualen til den pågældende fjernbetjening. |
|
Porten reagerer ikke på kommandoen fra fjernbetjeningen, men LED-indikatoren på fjernbetjeningen lyser. |
Kontrollér, om fjernbetjeningen er blevet gemt i hukommelsen modtageren fungerer korrekt, eller prøv at fjernbetjeningen gemme den igen. |
|
Porten bevæger sig ikke, og BlueBUS-LED'en blinker ikke.
|
Kontrollér, om motoren får 230 V strømforsyning. Hvis ja, skal du måle begge sikringer og udskift dem eventuelt med nye med samme egenskaber. |
|
Lågen bevæger sig ikke, og blinklyset blinker ikke. |
Kontrollér, om kommandoen overhovedet er registreret af drevet. Når der sendes en kommando med fjernbetjeningen burde LED'en BlueBUS blinke hurtigt to gange. Hvis kommandoen sendes af en anden enhed via STEP-BY-STEP-indgangen (P.P.), bør den tilsvarende STEP-BY-STEP-LED. |
|
Lågen bevæger sig ikke, og blinklyset blinker flere gange. |
Tæl antallet af blink, og se Fejlfinding ved hjælp af blinklysets blink. |
|
Lågen bevæger sig, men standser straks og begynder at bevæge sig i modsat retning. |
Den programmerede motorkraft er sandsynligvis for lav til din låge. Kontrollér, at der ikke er forhindringer, som blokerer lågens bevægelse, og øg eventuelt drevets kraft. |
|
Lågen starter, men blinklyset virker ikke. |
Kontrollér, om der er spænding på FLASH-udgangen under lågens bevægelse (spændingsniveauet er ikke vigtigt, ca. 10-30Vdc). Hvis der er spænding på udgangen, ligger problemet sandsynligvis i blinklyset, prøv at udskifte det med et tilsvarende for at se, om det virker. Hvis der ikke er spænding på udgangen, kan FLASH-udgangen være overbelastet. Kontrollér, om ledningerne er kortsluttet. |
|
Lågen starter, men S.C.A.-udgangen virker ikke. |
Find ud af, hvilken type funktion der er programmeret til S.C.A.-udgangen, og hvis udgangen skal blinke, skal du kontrollere, om der er spænding på den (ca. 24Vdc). Hvis der er spænding på udgangen, ligger problemet i pæren. Prøv at udskifte den med en tilsvarende for at se, om den virker. Hvis der ikke er spænding på udgangen, kan S.C.A.-udgangen være overbelastet. Kontrollér, om ledningerne er kortsluttet. |
Fejlfinding ved hjælp af blinklysets blink
Under lågens bevægelse blinklyset blinker regelmæssigt hvert sekund. Hvis der opstår et problem, signalerer blinklyset en fejl med to hurtigere blinkserier efter hinanden.
|
Antal blink |
Fejl |
Løsning |
|---|---|---|
|
1 blink 1 sekunds pause 1 blink |
BlueBUS-fejl
|
Enheder, der er tilsluttet BlueBUS-indgangen svarer ikke til dem, der blev registreret under registreringen af enhederne. Udfør registreringsfasen igen. Hvis det ikke hjælper, så prøv igen; ellers må du finde den defekte enhed ved udelukkelsesmetoden og udskifte den (købe en ny, reklamere over den eller reparere den). |
|
2 blink 1 sekunds pause 2 blink |
Fotocellen aktiveres |
Fotocellerne aktiveres fotocellerne, hvilket er normalt, hvis deres stråle afbrydes, mens lågen lukker. Hvis strålen ikke blev afbrudt, kan fotocellerne være snavsede, blændet eller defekte. |
|
3 blink 1 sekunds pause 3 blink |
Aktivering af motorens kraftbegrænser
|
Under bevægelsen registrerer lågen øget friktion – lågen er måske ikke korrekt justeret. Prøv at bevæge den manuelt og justere den. Ellers hjælper det som regel at øge motorkrafteneller eventuelt aktivere funktionen Peak. Et andet problem kan være, hvis du har det nederste anslag for højt. |
|
4 blink 1 sekunds pause 4 blink |
STOP-indgangen aktiveres
|
Der er sendt en kommando til STOP-indgangen, så hvis dette sker uventet, skal du kontrollere de enheder, der er tilsluttet indgangen. |
|
5 blink 1 sekunds pause 5 blink |
Intern fejl i styreenheden |
Vent 30 sekunder, og prøv igen. Hvis fejlen fortsætter, kan du prøve at nulstille. Ellers er det sandsynligvis nødvendigt at reparere eller udskifte styreenheden. |
|
6 blink 1 sekunds pause 6 blink |
Tidsgrænsen for bevægelser er nået. |
Vent et par minutter, indtil cyklusbegrænseren kommer under grænseværdien. |
|
7 blink 1 sekunds pause 7 blink |
Intern fejl i elektronikken. |
Frakobl hele drevet i nogle sekunder, og prøv igen. Hvis fejlen fortsætter, kan du prøve at nulstille. Ellers er det sandsynligvis nødvendigt at reparere eller udskifte styreenheden. |
|
8 blink 1 sekunds pause 8 blink |
Permanent kommando aktiv.
|
Der sendes konstant en kommando til drevet – kontrollér de enheder, der er tilsluttet OPEN-indgangen. Hvis du har tilsluttet en timer, er det sandsynligvis den, der er årsagen.
|
|
9 blink 1 sekunds pause 9 blink |
Drevet er låst med kommandoen "Lås automatiseringen" | Lås drevet op med kommandoen "Lås automatiseringen op". |
| 10 blink
1 sekunds pause 10 blink |
Aktivering af encoderens endestop | Under bevægelse port registrerer øget friktion; kontrollér, at bevægelsen forløber jævnt. |
Diagnostik ved hjælp af blinkende LED'er
På MCA1-styreenheden MC824H-centralen har to sæt LED'er, som ved at blinke eller lyse angiver normal drift af styreenheden eller diagnosticerer fejl i henhold til følgende tabeller.
De vandrette LED'er BLUEBUS, STOP, PP, OPEN, CLOSE
|
Indikering |
Status |
Løsning |
|---|---|---|
|
BlueBUS-LED |
||
|
Slukket |
Fejl
|
Kontrollér tilslutningen til strømforsyningen, og hvis den er i orden, kontrollér sikringerne F1 og F2, og udskift dem om nødvendigt med nye sikringer med samme specifikationer. |
|
Lyser |
Alvorlig fejl
|
Prøv at frakoble styreenheden, eventuelt alle indgange. Hvis det ikke hjælper, skal du nulstille enheden. Hvis det stadig ikke hjælper, skal styreenheden sandsynligvis udskiftes. |
|
Blinker med intervaller på ét sekund |
Alt er i orden |
Styreenheden fungerer normalt. |
|
2 hurtige blink |
Indgangenes tilstand er ændret |
Normal drift – indgangens tilstand er ændret STEP-BY-STEP, STOP, OPEN, CLOSE, blev aktiveret fotocellerne, eller drevet modtog en kommando fra fjernbetjeningen. |
|
Blinkserier adskilt af en pause på ét sekund |
Flere muligheder |
Antallet af blink i serien svarer til fejldiagnostikken efter signallampens blink. |
|
STOP-LED (Stop) |
||
|
Slukket |
STOP-indgangen blev aktiveret |
Kontrollér enhederne, der er tilsluttet STOP-indgangen. |
|
Lyser |
Alt er i orden |
STOP-indgangen er ikke aktiv. |
|
STEP-BY-STEP-LED (også kaldet P.P., trinvis betjening) |
||
|
Slukket |
Alt er i orden |
STEP-BY-STEP-indgangen er ikke aktiv. |
|
Lyser |
STEP-BY-STEP-indgangen blev aktiveret |
Styreenheden fungerer normalt, hvis en aktiv enhed var tilsluttet STEP-BY-STEP-indgangen. |
|
OPEN-LED (Åbn) |
||
|
Slukket |
Alt er i orden |
OPEN-indgangen er ikke aktiv. |
|
Lyser |
OPEN-indgangen blev aktiveret |
Styreenheden fungerer normalt, hvis en aktiv enhed var tilsluttet OPEN-indgangen. |
|
CLOSE-LED (Luk) |
||
|
Slukket |
Alt er i orden |
CLOSE-indgangen er ikke aktiv. |
|
Lyser |
CLOSE-indgangen blev aktiveret |
Styreenheden fungerer normalt, hvis en aktiv enhed var tilsluttet CLOSE-indgangen. |
De lodrette LED'er L1–L8
|
Indikering |
Løsning |
|---|---|
|
LED 1 |
|
|
Slukket |
Under normal drift angiver det, at funktionen Automatisk lukning ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Automatisk lukning er aktiveret. |
|
Blinker |
|
|
LED 2 |
|
|
Slukket |
Under normal drift angiver det, at funktionen Lukning efter afbrydelse af fotocellerne ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Lukning efter afbrydelse af fotocellerne er aktiveret. |
|
Blinker |
|
|
LED 3 |
|
|
Slukket |
Under normal drift angiver det, at funktionen Luk altid ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Luk altid er aktiveret. |
|
Blinker |
|
|
LED 4 |
|
|
Slukket |
Under normal drift angiver det, at funktionen Standbytilstand ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Standbytilstand er aktiveret. |
|
Blinker |
|
|
LED 5 |
|
|
Slukket |
Under normal drift angiver det, at funktionen Elektrisk lås/automatisk belysning ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Elektrisk lås/automatisk belysning er aktiveret. |
|
Blinker |
Funktionen programmeres. |
|
LED 6 |
|
|
Slukket |
Under normal drift angiver det, at funktionen Forblink ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Forblink er aktiveret. |
|
Blinker |
Funktionen programmeres. |
|
LED 7 |
|
|
Slukket |
Under normal drift angiver det, at funktionen Lukning betyder delvis åbning ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Lukning betyder delvis åbning er aktiveret. |
|
Blinker |
Funktionen programmeres. |
|
LED 8 |
|
|
Slukket |
Under normal drift angiver det, at funktionen Indikator for åben port/vedligeholdelsesindikator ikke er aktiveret. |
|
Lyser |
Under normal drift angiver det, at funktionen Indikator for åben port/vedligeholdelsesindikator er aktiveret. |
|
Blinker |
Funktionen programmeres. |
Montering af reservebatteri til NICE MC824H-styreenhed
NICE PS324-reservebatteri medfølger ikke som standard til drevet, men det kan bestilles separat. Det bruges i tilfælde af strømsvigt, hvor portdrevet får strøm fra batteriet. Batteriet oplades løbende fra lysnettet.

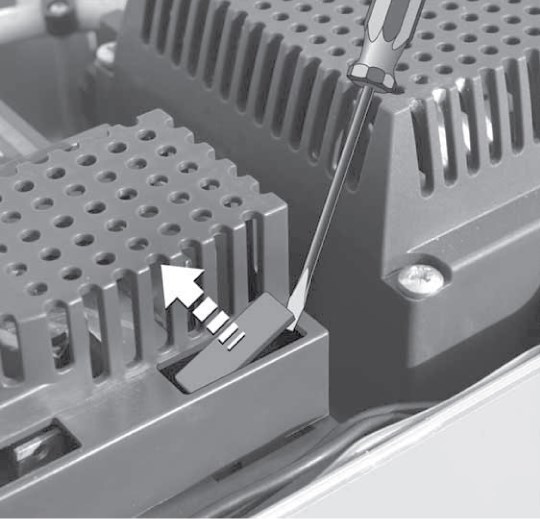

| 1. Lirk batteriets stikdæksel af i plast | 2. Tilslut batteriet til stikket, og placer det ved siden af styreenheden |
|---|---|
 |
 |
Tekniske specifikationer for NICE Moonclever MC824H-styringsenhed
| Model | NICE Moonclever MC824H |
|---|---|
| Typebeskrivelse | Elektrisk styreenhed til automatisk drift af svingporte. Leveres inklusive NICE MCA1-styreenhed, men uden radiomodtager. |
| Strømforsyning | 230V (+10% -15%) 50/60Hz |
|
Effektforbrug |
200W (under 100W ved samlet standbytilstand) |
| Reserveforsyning | kan tilkøbes og monteres NICE PS324-reservebatteri |
| Udgang til blinklys | til ét blinklys 12Vdc med pære på maks. 21W (f.eks. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Udgang til indikator (S.C.A.) | til én 21V-pære på maks. 4W (udgangsspænding +50% -30%); kan styre et lille relæ |
| BlueBUS-udgang | én udgang til op til 15 BlueBUS-enheder (maks. 6 par fotoceller MOFB/MOFOB + 2 par fotoceller MOFB/MOFOB der fungerer til åbning + 4 MOMB-kortlæsere/digitale tastaturer MOTB) |
| STOP-indgang | til normalt åbne, normalt lukkede og enheder med en konstant modstand på 8,2KΩ |
| STEP-BY-STEP-indgang (P.P., trinvis styring) | normalt åben (lukning udløser kommandoen "Trinvis styring") |
| OPEN-indgang | normalt åben (lukning udløser kommandoen "Åbn") |
| CLOSE-indgang | normalt åben (lukning udløser kommandoen "Luk") |
| Radiomodtager | uden modtager, "SM"-stik til modtagere NICE SMXI, NICE OXI osv. |
| Antenneindgang | 50Ω til koaksialkabel RG-58 (eller tilsvarende) |
| Programmeringsfunktioner | 8 funktioner til/fra (Programmering af niveau I.) 8 justerbare funktioner (Programmering af niveau II.) |
| Selvevalueringsfunktioner |
evaluering af fløjens længde (beregning af accelerations- og decelerationsafstande, beregning af punkt for delvis åbning) |
| Driftstemperatur | -20°C til +50°C |
| Anvendelse i saltholdige, sure og potentielt eksplosive miljøer | nej |
| Beskyttelsesklasse | IP54 |
| Mål | 232×310×122 (b×l×h) |
| Vægt | 4,1kg |
Hvordan bestiller jeg denne vare?
Vælg den løsning, der passer dig bedst:
- bestil i webshoppen: brug købsknappen til at lægge varen i indkøbskurven (du finder købsknappen her i tabellen med produktvarianter).
- bestil via e-mail: bestil på [email protected]
