NICE S-Fab SFAB2124 – separat underjordisk motor til svingport med portfløj op til 2,3 m/400 kg
| Produktets tilgængelighed: | inden for 3 dage | Vi afsender normalt varerne inden for 3 dage. |
|---|
inden for 3 dage
3.563,26 kr. inkl. moms
| Vægt |
|---|
| 6,00 kg |
Beskrivelse af produktet NICE S-Fab SFAB2124 – separat underjordisk motor til svingport med portfløj op til 2,3 m/400 kg
NICE S-FAB SFAB2124 er en separat underjordisk motor med 24 V DC-motor og magnetisk enkoder til én portfløj. Det er en irreversibel motor. Styreenhed medfølger ikke; til en ny installation bruges MC824HR30. Til en dobbeltfløjet port skal der bruges to motorer og én passende styreenhed.
Den underjordiske løsning skjuler motoren under hængselaksen. Det er nyttigt, hvis der ikke er plads ved portfløjen til en lineær motor eller ledarmsmotor, eller hvis du ønsker at bevare portens rene udseende. Spændingen 24 V er motorens spænding; netforsyning og tilbehørets funktioner varetages af styreenheden.
Styreenhed og kompatibelt tilbehør
SFAB2124 har en enkoder og er beregnet til styringen MC824H. MC824L kan ikke erstatte MC824H til denne motor. Ved ældre MC824HR10 skal tilslutning og fremgangsmåde følge det faktisk installerede printkort.
| Hvad | Hvorfor | Type |
|---|---|---|
| Styreenhed | Styring af én eller to motorer. Tilslutning. | Til ny installation MC824HR30 / MCA1R30. Til ældre installation MC824HR10 / MCA1R10; MCA1R10-reserveprintkort. Vælg tilslutning efter det faktisk installerede printkort. |
| Advarselsblink | Signalerer bevægelse. Strømforsyning og tilladt strømforbrug bestemmes af styreenheden; udgangsdata. |
Andre advarselsblink vælges efter spændingen og det maksimale strømforbrug på FLASH-udgangen på den faktisk installerede styreenhed. |
| Fotoceller | Beskyttelse af gennemkørselsområdet afhængigt af placering og driftstilstand. Tilslutning og indstilling. |
Tilslut kablede BlueBUS-fotocellepar til BLUEBUS. EPMOW kræver det radiobaserede interface IBW, der tilsluttes BlueBUS; de tilsluttes ikke direkte med ledninger som EPMB. På FT210B er senderen på portfløjen batteridrevet, mens modtageren tilsluttes BlueBUS med to ledninger. FT210B overfører også status for sikkerhedskanten. Relæfotoceller tilsluttes kontaktindgange, ikke BlueBUS. |
| Fjernbetjening | Fjernbetjening. Kodningstypen skal passe til den installerede modtager; parring. | |
| Modtager | Modtager til SM-centralens stik. OXIBD og OXILR bruger forskellige radiosystemer; vælg sendere, der passer til modtageren. |
|
| Antenne | Bedre modtagelse fra fjernbetjeningen. Tilslut antennen til den monterede modtager; på OXIBD direkte til dens antenneklemmer. | |
| Tastatur | Adgang med kode. Den trådløse model skal passe til modtageren, og den kablede model til interfacetypen. | |
| Nøgleafbryder | Nøglebetjening via en potentialfri NO-kontakt til indgangen for trinvis betjening, åbning eller lukning. | |
| Elektriske låse | Ekstra sikring af portbladet; udgang til lås. |
|
| Kortlæsere | Adgang med chip eller kort via et kompatibelt interface til centralen. |
|
| Backupstrømforsyning | Drift ved strømsvigt. Vælg batteri efter centralens generation og stik. |
Til MC824HR30 NICE PSS324. Ældre PS324 kræver det korrekte kabel CABLA11 og den tilhørende indstilling; tilslutning af backup. |
Separat motor, boks og portudstyr
| Del af sættet | Det skal du bruge |
|---|---|
| Motor SFAB2124 | Én motor med magnetisk encoder og 2 m tilslutningskabel. Grænsen gælder for én fløj. |
| Fundamentboks | SFABBOX af kataforet lakeret stål, med arm til fastgørelse af fløjen og mekaniske anslag. Boksen vælges separat i henhold til bestillingens udstyr. |
| Styring og sikkerhed | MC824HR30, kompatible fotoceller, styring og signalisering afhængigt af konfigurationen. Disse dele er ikke indbygget i motoren. |
| Frikobling | Adgang fra begge sider til åbningerne i dækslet og en passende trekantnøgle. Efter montering skal frikoblingen være let og sikker at komme til. |
Boksen kan bruges til både højre- og venstrehængte fløje. Kontrollér ved køb af et sæt antallet af motorer og bokse samt den konkrete styreenhed og udstyret; to motorer øger ikke den tilladte vægt for én fløj.

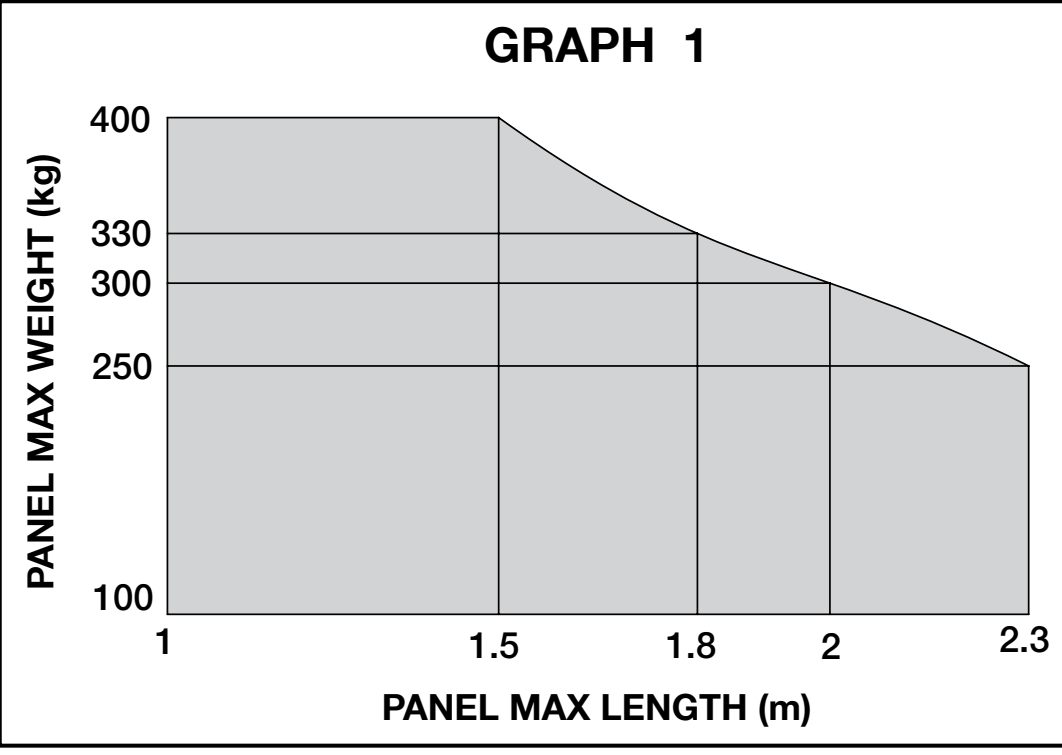

Grænser for længde, vægt og drift
Maksimummålene 2,3 m og 400 kg gælder ikke samtidigt. Kombinationen af fløjens længde og vægt skal ligge inden for det tilladte område i diagrammet. Form, højde, massiv fyldning og kraftig vind kan reducere den tilladte belastning betydeligt.
| Længde på én fløj | Øvre vægtgrænse ifølge diagrammet |
|---|---|
| 1,5 m | 400 kg |
| 1,8 m | 330 kg |
| 2,0 m | 300 kg |
| 2,3 m | 250 kg |
Bevægelsen skal være jævn og have omtrent samme modstand over hele bevægelsesbanen; fløjen må ikke sætte sig i bevægelse af sig selv, når den slippes. Som vejledende værdi tager en åbning på 90° ved nominel belastning cirka 15 sekunder, uden at medregne acceleration og deceleration. Uden belastning kører motoren med 1,25 omdr./min., ved nominelt moment med 1 omdr./min.
For en åbning på 90° angives 60 cyklusser i timen ved nominel belastning. Ved en åbning på 180° skal dette tal halveres, dvs. 30 cyklusser/t. Det faktiske antal afhænger også af hele porten og driftsforholdene.

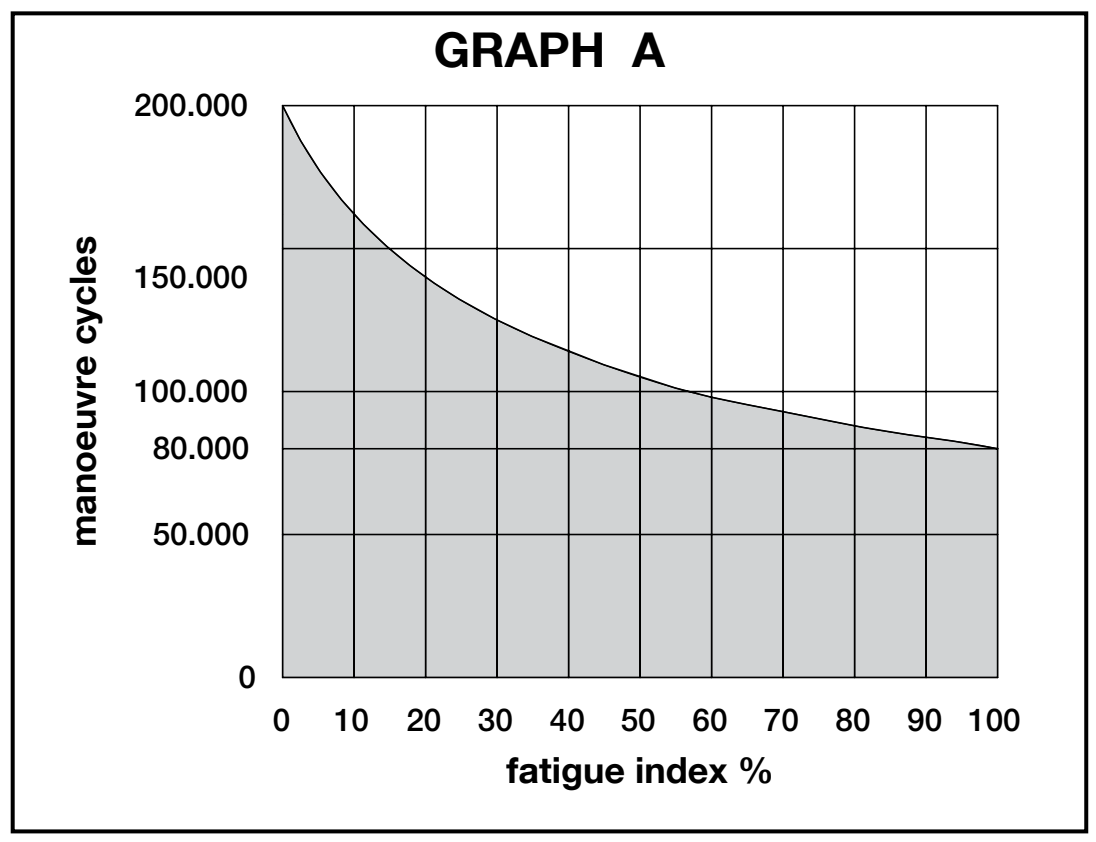

Vejledende levetid
Kontrollér først den tilladte kombination i grænsediagrammet; indekstabellen erstatter ikke denne grænse. Vælg derefter indekset for fløjens vægt og længde. Læg relevante miljøpåvirkninger til; aflæs derefter det vejledende antal cyklusser i diagrammet. En bindestreg betyder, at kombinationen ikke er tilladt. Estimatet forudsætter regelmæssig vedligeholdelse og er ingen garanti for levetiden.
| Fløjens vægt | 1,50 m | 1,51–1,80 m | 1,81–2,00 m | 2,01–2,30 m |
|---|---|---|---|---|
| Op til 100 kg | 0 % | 10 % | 20 % | 30 % |
| 101–250 kg | 10 % | 20 % | 30 % | 40 % |
| 251–300 kg | 20 % | 30 % | 40 % | 50 % |
| 301–330 kg | 30 % | 40 % | 50 % | — |
| 331–400 kg | 40 % | 50 % | — | — |
For fløje kortere end 1,50 m skal du få levetidsindekset bekræftet af en tekniker; den tilladte vægt bestemmes fortsat af grænsediagrammet ovenfor.
| Yderligere faktor | Tillæg |
|---|---|
| Temperatur over 40 °C eller under 0 °C, eller luftfugtighed over 80 % | 15 % samlet for denne række |
| Massiv fyldning af fløjen | 15 % |
| Vindudsat sted | 15 % |
Montering af fundamentboks og fløj
Boksens akseltap og alle hængsler skal være på samme akse. Skævheder skaber modstand og belaster mekanismen; det kan ikke afhjælpes ved at indstille en større kraft. Kontrollér målene på boksen, fløjens højde, plads til dækslerne og adgang til frikoblingen, inden du monterer den. Montering af den nedgravede boks.

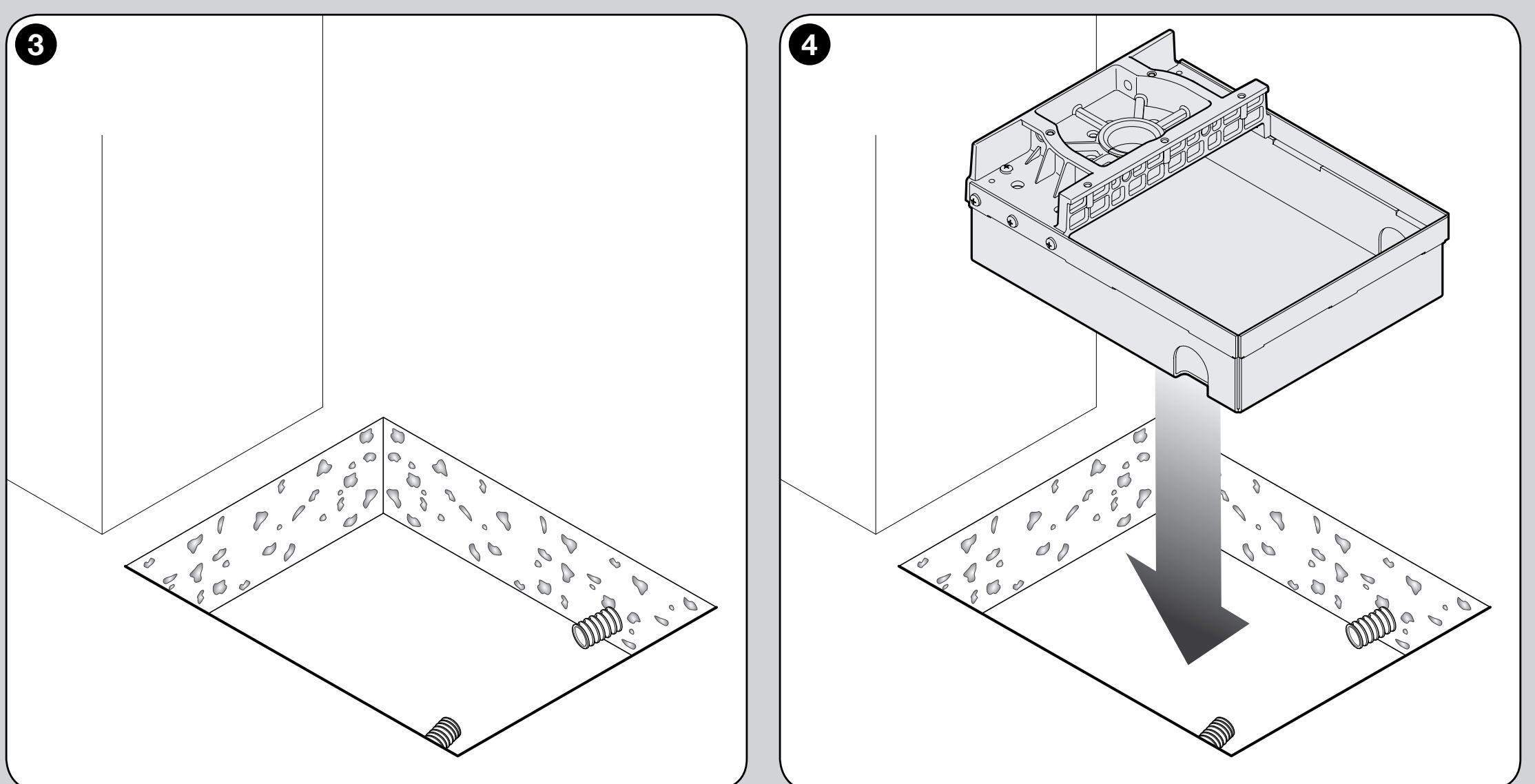

- Klargør et fundamenthul, der passer til boksen. Etablér et separat kabelrør og et velfungerende drænrør; der må ikke samle sig vand i boksen.

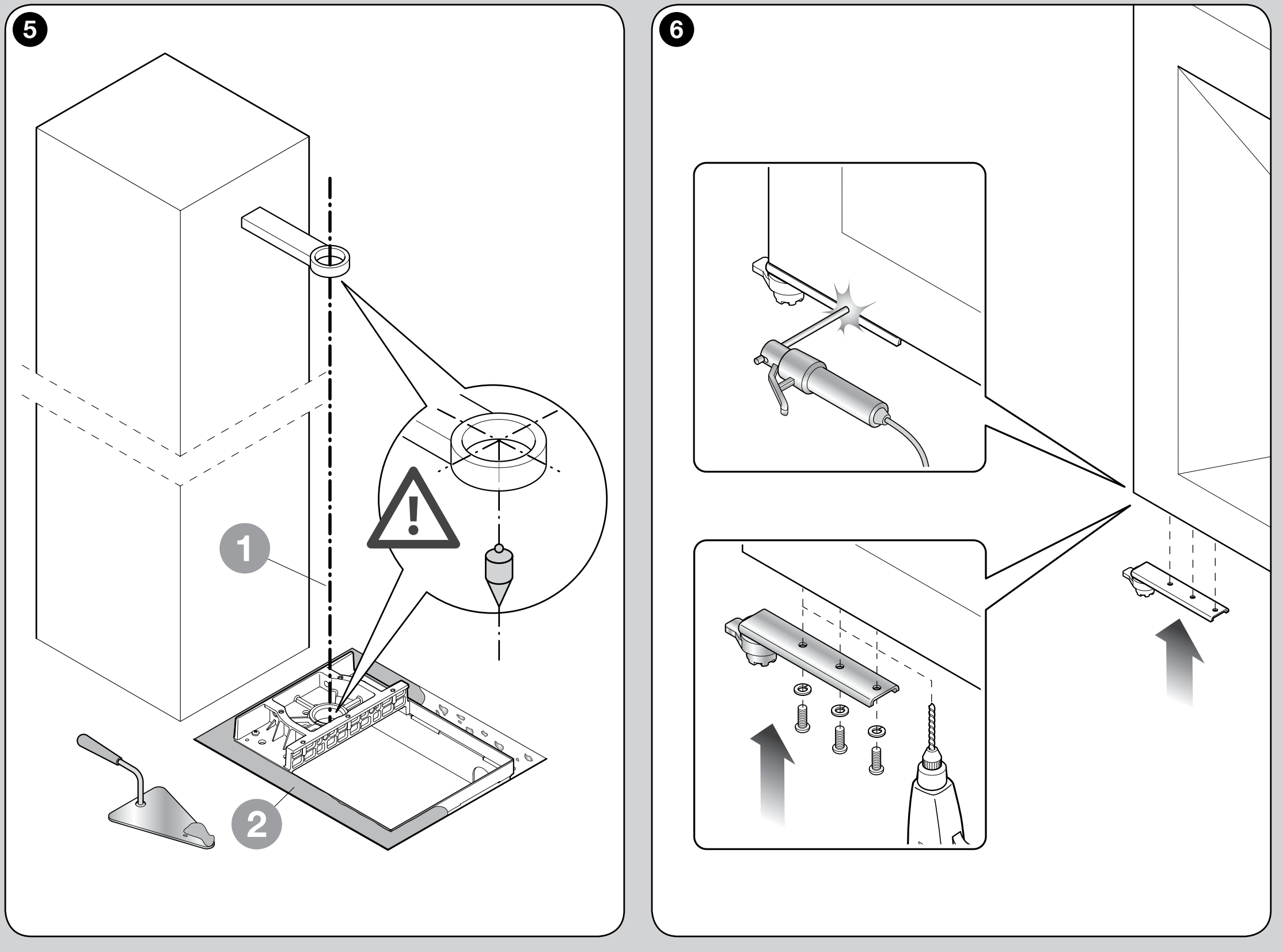

- Placér boksen, så dens akse ligger præcist under det øverste hængsels akse. Støb den fast i vandret position og i den korrekte højde.
- Lav tre M10-gevindhuller med en dybde på mindst 15 mm på fløjens underside, og fastgør armen med tre skruer. Et tilstrækkeligt stærkt svejset beslag kan bruges som alternativ.

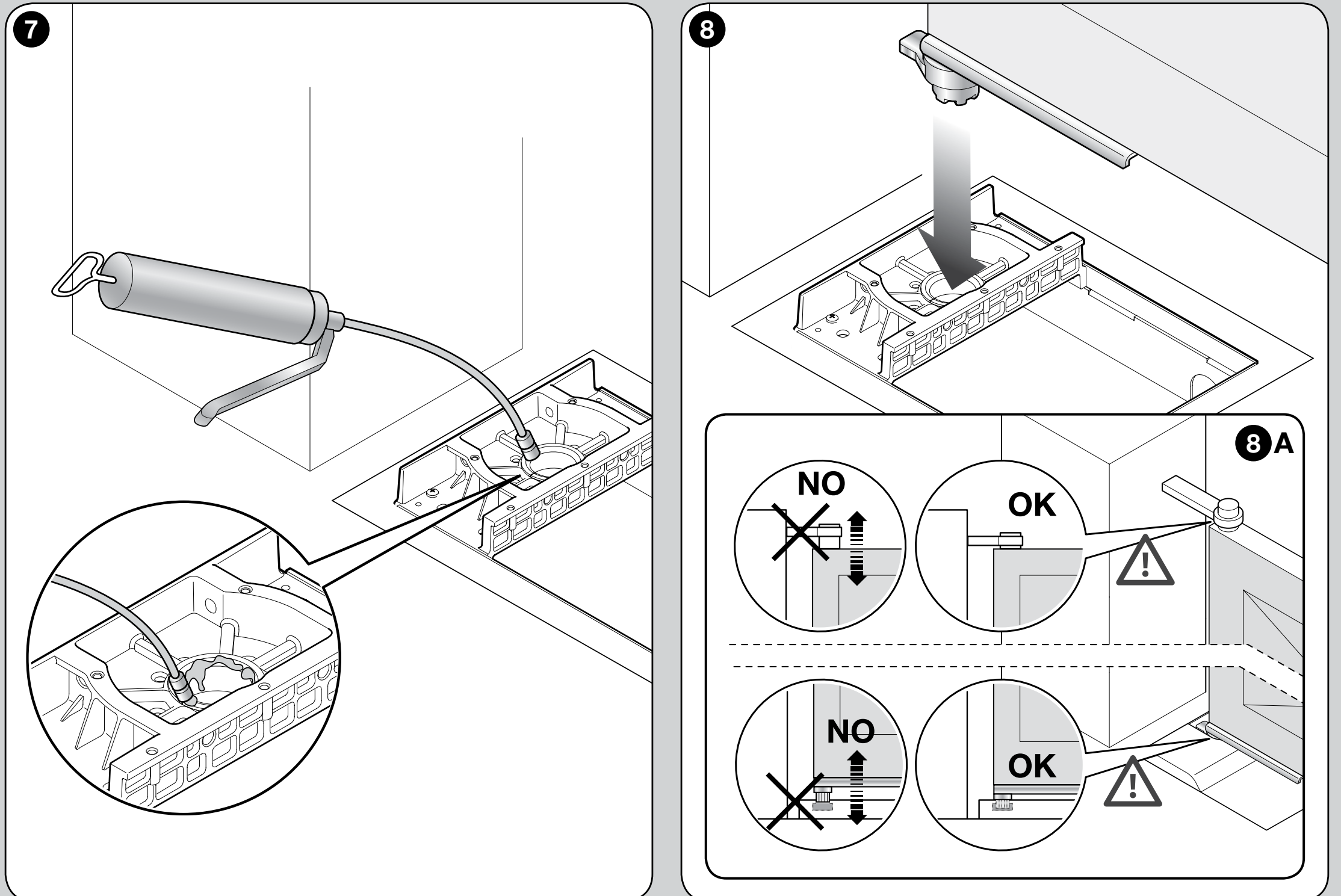

- Smør bøsningen i boksen, og indsæt armen, der er forbundet med fløjen. Fløjen skal være forsvarligt fastgjort i hængslerne og sikret mod at blive løftet op.

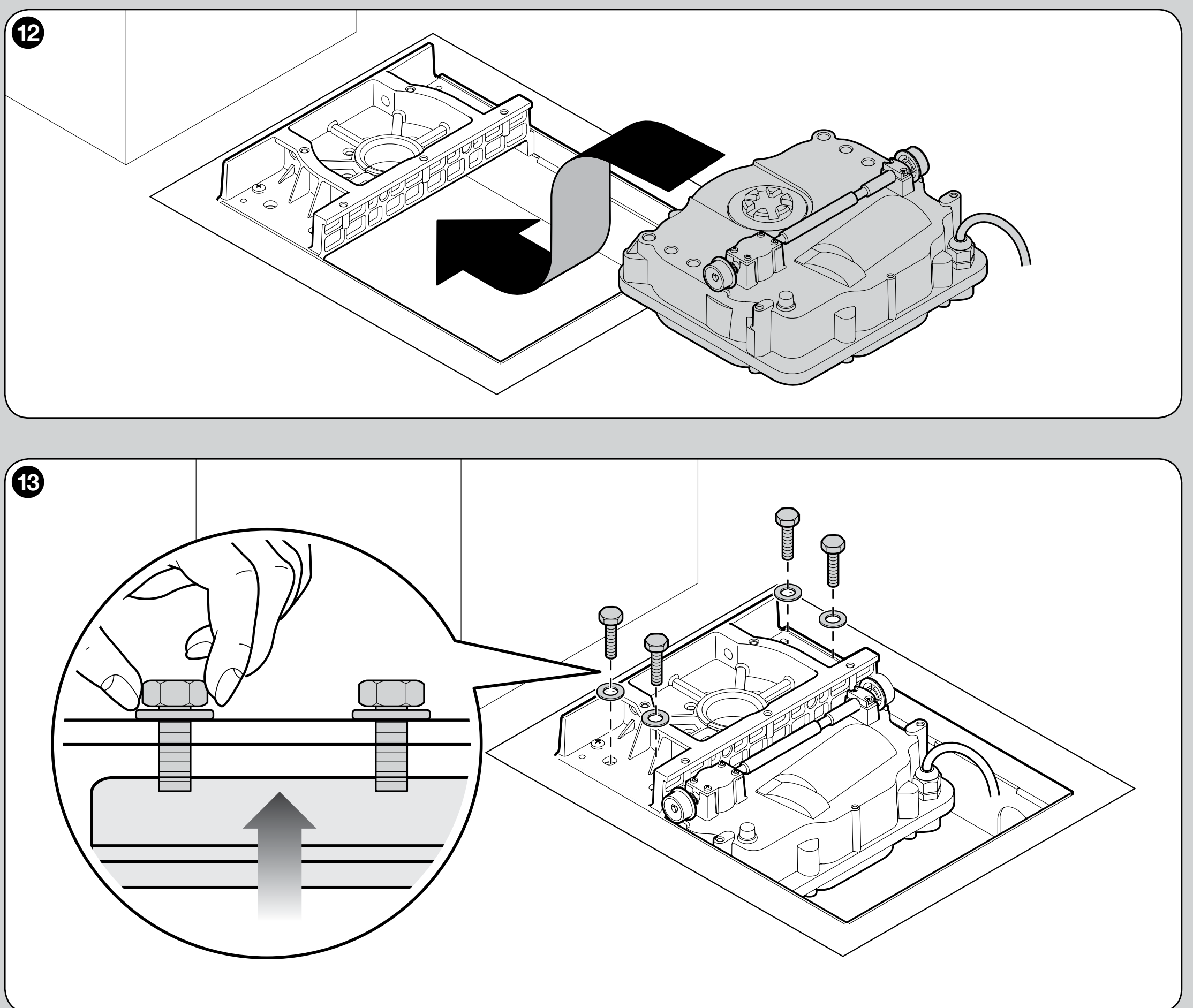

- Indstil anslagene. Sæt motoren i boksen, og spænd fastgørelsen let, så motoren løftes en smule over bunden.

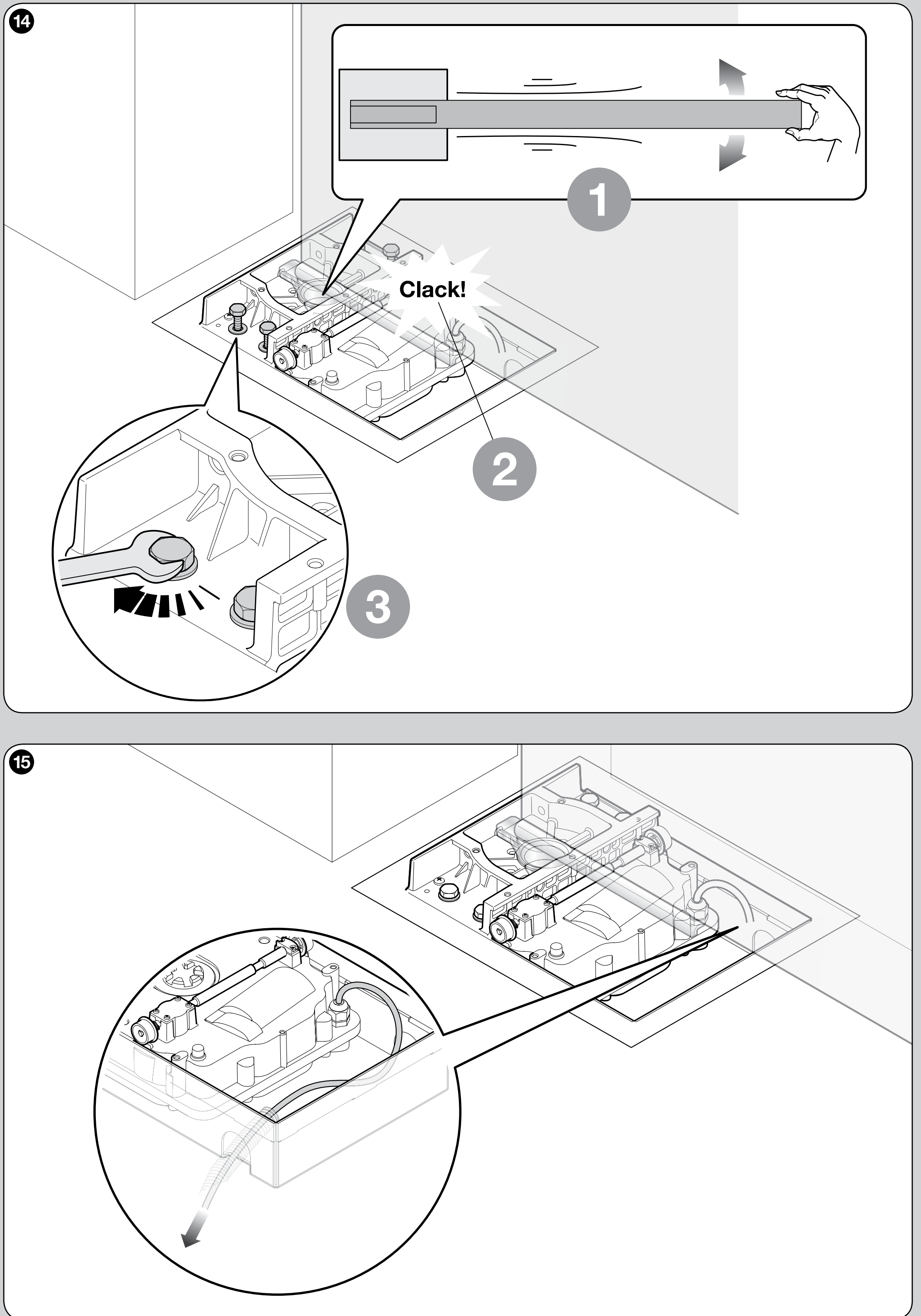

- Bevæg fløjen langsomt, så gearingen går korrekt i indgreb med motoren; spænd først derefter fastgørelsesskruerne helt.

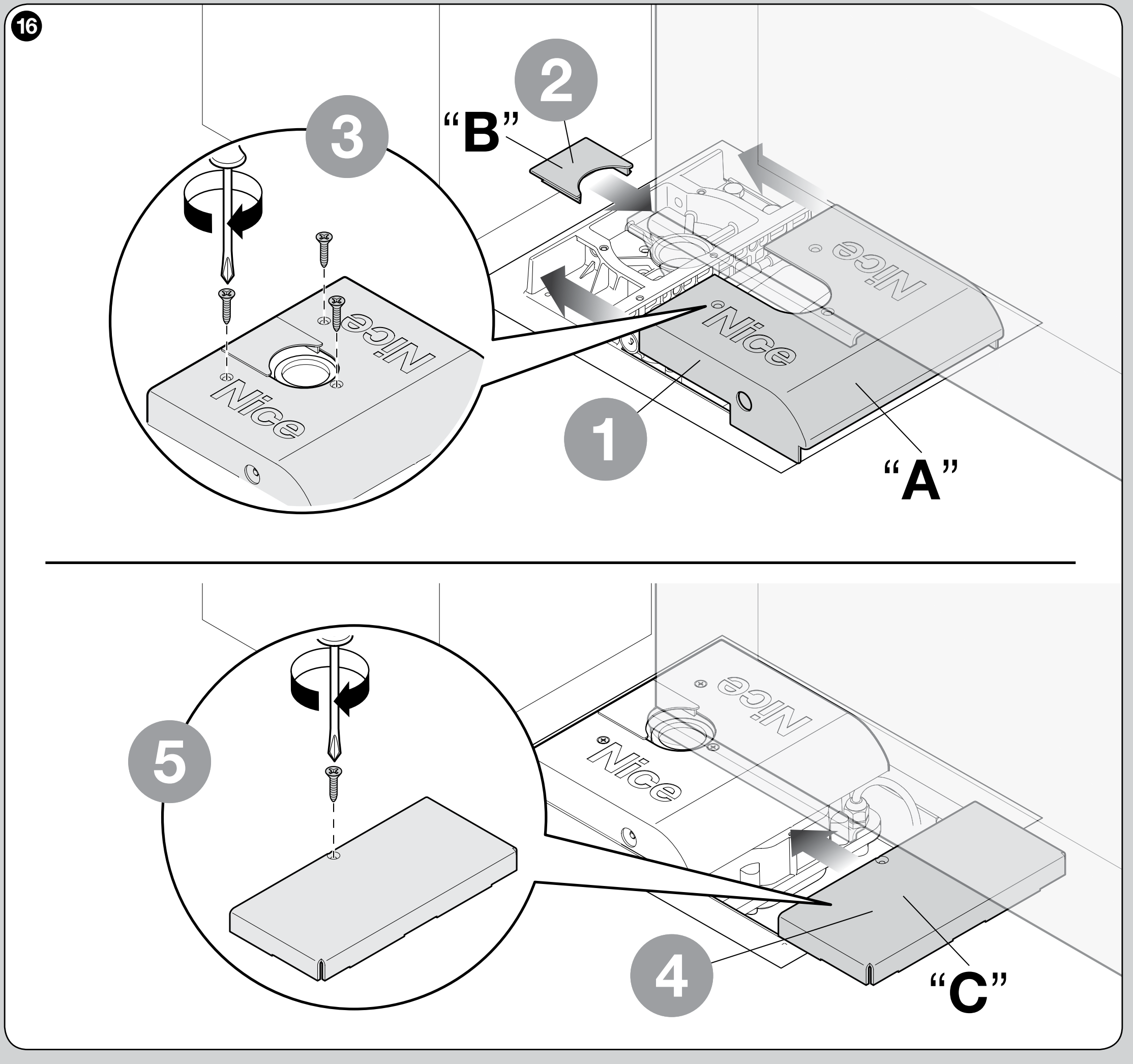

- Før kablet ud af boksen gennem kabelrøret. Montér dækslerne A, B og C i den rækkefølge, der er vist på illustrationen, og fastgør dem med de medfølgende skruer.
Motoren har et metalhus og kapslingsklasse IP67 beskytter motoren ved midlertidig nedsænkning; erstatter ikke dræning eller regelmæssig rengøring af boksen. Elektriske forbindelser må ikke placeres i boksen.

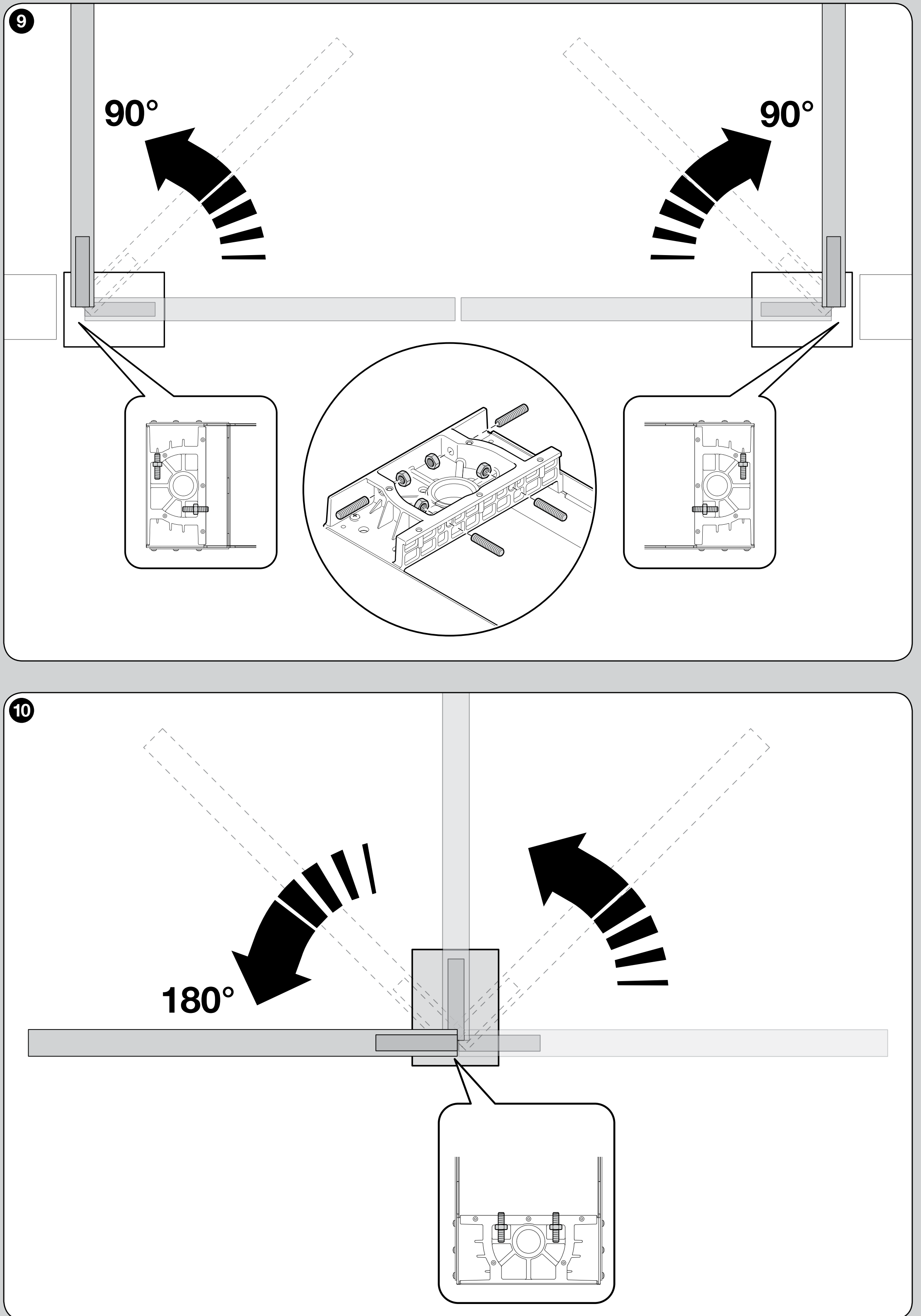

Anslag og åbningsvinkel
Mekaniske anslag begrænser både åbning og lukning. De indvendige anslag gør det muligt at indstille åbningen til 90° ±10° eller 180° ±10°; hvis der bruges egne udvendige portanslag, skal en tekniker kontrollere deres placering og den resulterende åbningsvinkel i forhold til den konkrete mekaniske opbygning. Et udvendigt anslag bekræfter ikke i sig selv, at en vilkårlig vinkel er egnet. Vinklen reguleres ikke alene ved at ændre centralenhedens indlæringstid. De indvendige anslag kan ikke indstilles frit over hele området mellem 90° og 180°.
Spænd låsemøtrikkerne efter indstilling af anslagene. Afprøv manuelt begge yderpositioner, at bevægelsesbanen er fri, og at fastgørelsen er solid; indlær først derefter positionerne på centralenheden.
Tilslutning af motor og magnetisk encoder
Tilslutningskablet er 2 m. Brug en egnet samledåse uden for boksen ved større afstand; det er forbudt at samle kabler i fundamentboksen. Afbryd strømforsyningen og batteriet før tilslutning.
| Motorledning SFAB2124 | Tilslutning |
|---|---|
| Blå og brun | 24 V DC-forsyningspar til M-klemmerne på den pågældende motor. Retningen styres af styreenheden; der er ikke tale om en fast, permanent +/−-tilslutning. |
| Sort og grå | ENC-indgangen for den pågældende portfløj. På MC824H er encoderens polaritet ligegyldig; parret hører til samme motor. |
| Gul/grøn | Beskyttelsesjord PE; må aldrig bruges som motor- eller encoderledning. |
På MC824HR30 skal motorledningen inklusive PE have et tværsnit på 3 × 1,5 mm², encoderledningen 2 × 1,0 mm²; både motor- og encoderledningen skal højst være 10 m mellem centralenheden og motoren. Tilslut den ene portfløj til M2 og ENC2. De komplette klemmetilslutninger og ledningsdiagrammet findes i manualen til MC824HR30.

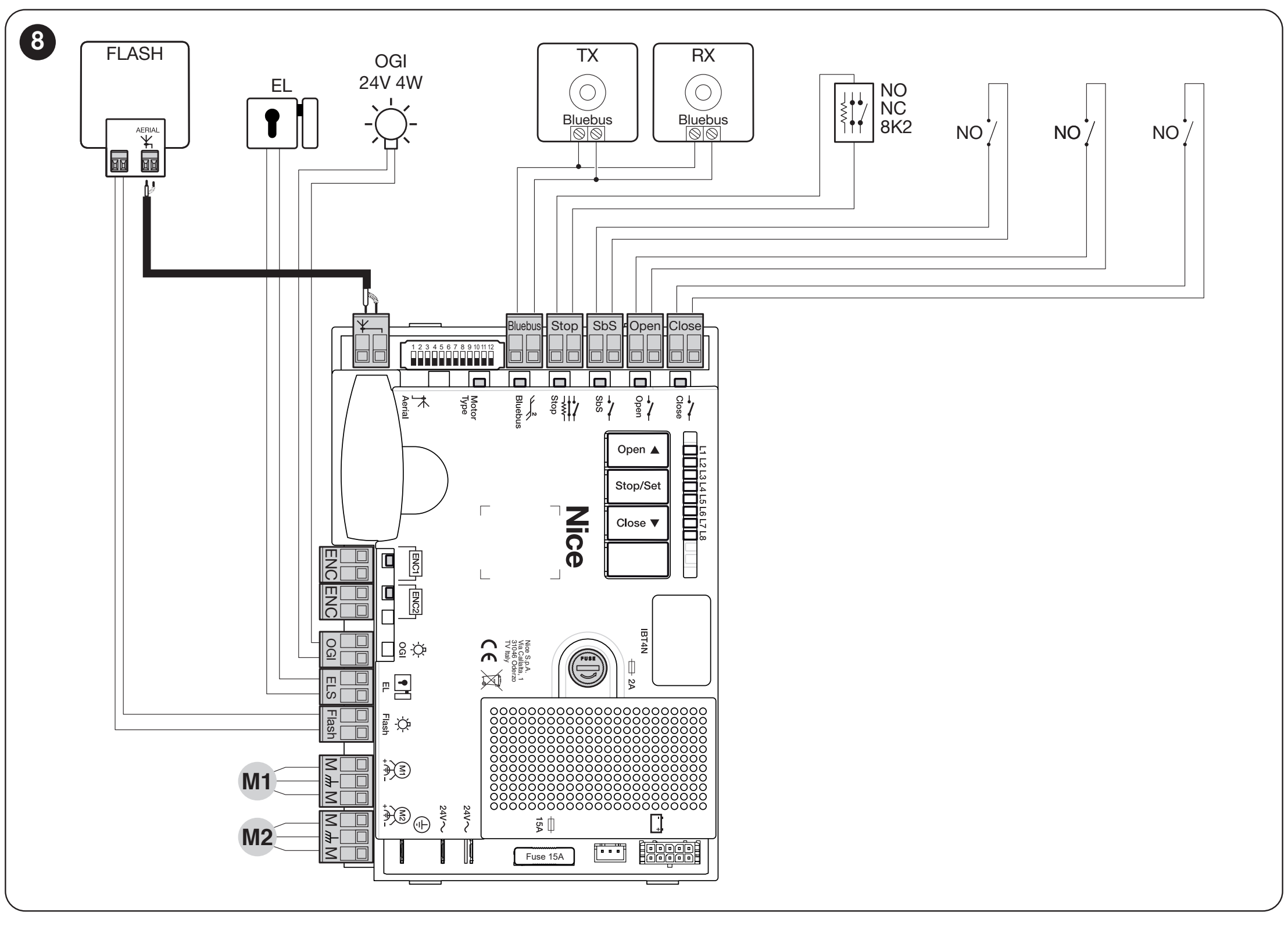

Klemmer og tilbehørsforsyning på MC824HR30
| Tilslutning | Spænding, polaritet og grænseværdi |
|---|---|

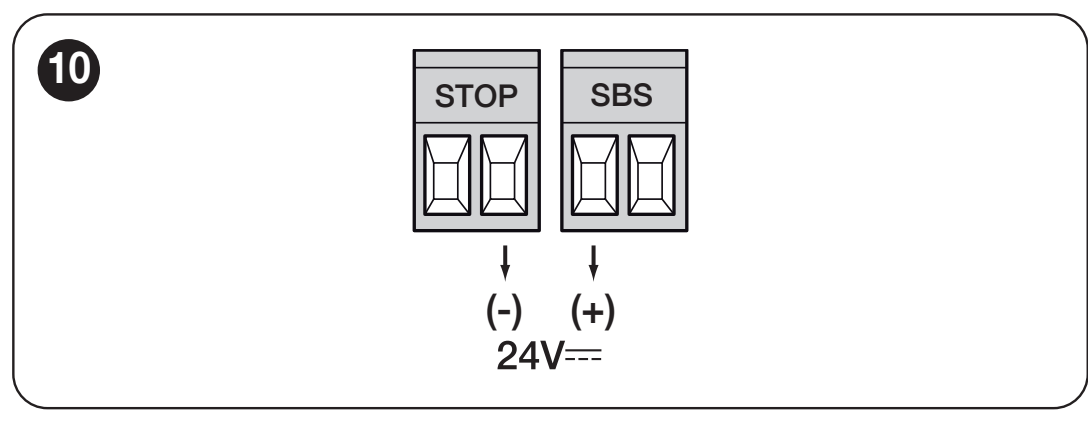

| Hjælpeforsyning | + er den venstre klemme i SbS-parret; − er den højre klemme i STOP-parret, når man ser på klemrækkerne med de læselige mærkater STOP og SbS som på billedet. 24 V DC −30/+50 %, maks. 200 mA i alt. |
| BlueBUS | To ledere til kompatible fotoceller EPMB og andre enheder. Ingen polaritet; det er ikke en universel 24 V-udgang. Hvis enhederne ændres, skal de genindlæres. |
| FLASH | 12 V DC, maks. 21 W, f.eks. ELDC. Klemmerne til 24 V-hjælpeforsyningen må ikke forveksles med FLASH-udgangen. |
| ELS | 12 V AC, maks. 15 VA til elektrisk lås; ingen +/−-polaritet. |
| OGI | Indikator for åben port: 24 V, maks. 4 W. Funktionen afhænger af udgangens indstilling. |
| SbS / OPEN / CLOSE | Styrekontakt potentialfri NO-kontakt; tilfør ikke ekstern spænding til styreindgangene. |
| STOP | Sikkerhedsindgang afhængigt af den valgte enhed: NO/NC-kontakt eller sikkerhedskant med 8,2 kΩ modstand. Tilslutning og indlæring skal følge det faktiske printkort. |
Tilslut kun enheder, der passer til spændingen og strømforbruget for den pågældende udgang. Vælg radiomodtagere, batteri og solcelleforsyning efter centralenhedens stik; detaljeret tilbehørsforsyning.
Første opstart og kontrol af porten
Før strømmen tilsluttes, skal porten kunne bevæges manuelt langs hele bevægelsesbanen, boksen skal være drænet, anslagene indstillet, og drevet låst. Kontrollér beskyttelseslederen, kabelføringen, fotocellerne og beskyttelsen af risikoområder. Montering, nettilslutning og sikkerhedstest skal udføres af en kvalificeret tekniker.
- Afbryd strømforsyningen og eventuelt batteriet, og kontrollér alle forbindelser; der må ikke være elektriske samlinger i boksen.
- Tilslut strømforsyningen igen. På den her beskrevne aktuelle centralenhed skal BlueBUS-LED'en blinke regelmæssigt én gang i sekundet, fotocellernes TX/RX-LED'er skal blinke, og FLASH-advarselslampen skal være slukket. Afbryd strømmen, og afhjælp årsagen, hvis tilstanden ikke er korrekt.
- Indlæs de tilsluttede enheder, og indlær derefter portfløjenes positioner på det faktisk monterede printkort.
- Kontrollér bevægelsesretningen, begge yderpositioner, nedbremsningen og den korrekte rækkefølge for overlappende portfløje.
- Afprøv hvert sikkerhedselement i dets arbejdsposition, og mål kræfterne på hele porten.
- Overdrag den fungerende manuelle frikobling, nøgler, manual og kontrolplan. Brug først porten, når hele anlægget er blevet testet med tilfredsstillende resultat.
Brug på MC824HR30 til én portfløj M2 og den tilhørende encoder; M1 forbliver ledig. Ved to portfløje skal motor og encoder altid tilknyttes samme portfløj. Ved overlappende portfløje åbner M2 først og lukker sidst. Før indlæring skal teknikeren bekræfte positionen for motorvælgeren for SFAB2124 på det faktiske printkort; vælg ikke positionen alene ud fra et lignende navn på en anden motor.
Indlæring af tilsluttede enheder
På den her beskrevne aktuelle centralenhed skal du holde OPEN ▲ og STOP/SET nede samtidig i ca. 3 sekunder. Slip dem, når L1 og L2 begynder at blinke hurtigt. Vent, indtil indlæringen er fuldført: STOP-LED'en lyser konstant, og L1/L2 slukker. Indlæringen skal også udføres uden tilsluttede enheder og gentages, når enheder tilføjes eller fjernes.
Automatisk indlæring af positioner
På MC824HR30 skal du efter indlæring af enhederne og kontrol af motorvælgeren holde CLOSE ▼ og STOP/SET nede i ca. 5 sekunder; slip dem, når L3/L4 blinker hurtigt. Ved en port med to fløje følger først langsom lukning af M1, derefter langsom lukning af M2, langsom åbning af M2 og M1 med et styret tidsinterval og til sidst hurtig lukning af begge. Når indlæringen er fuldført, slukker L3/L4. Ved én portfløj bruges kun M2; følg proceduren for en port med én fløj i centralenhedens manual.
Ved en port med to fløje skal M1 lukke først. Hvis M2 bevæger sig i stedet, skal du stoppe indlæringen med OPEN- eller CLOSE-knappen. Afbryd strømforsyningen og batteriet, byt om på tilknytningen af M1/M2 på centralenheden sammen med deres encodere, og gentag indlæringen.
Hvis den første bevægelse går i den forkerte retning, skal du straks stoppe indlæringen med OPEN- eller CLOSE-knappen. Ret ledningsføringen, når strømmen er afbrudt, og gentag indlæringen. Hvis en fotocelle eller STOP aktiveres, afbrydes indlæringen, og L1 begynder at blinke; afhjælp årsagen, og start igen. Ældre printkort kan have en anden procedure.
Indstillinger, betjeningsenheder og service af centralenheden
| Det, du skal indstille | Fremgangsmåde på den pågældende centralenhed |
|---|---|
| Indlæring af enheder | Indlæring af enheder |
| Indlæring af positioner | Indlæring af positioner |
| Automatisk lukning og pause | Automatisk lukning og pause |
| Motorkraft | Motorkraft |
| Parring af fjernbetjeninger | Parring af fjernbetjeninger |
| Batteri og dets stik | Batteri og dets stik |
| Styreenhedens diagnosticering | Styreenhedens diagnosticering |
Forsøg ikke at afhjælpe hængsler, der binder, eller en oversvømmet boks ved at øge kraften. Kontrollér sikkerheden igen, når positioner, stop eller kraft er blevet ændret. Sletning af fjernbetjeninger og nulstilling af styrekortet er to forskellige handlinger; følg fremgangsmåden for den konkrete styreenhed.
Hvis drevet ikke fungerer korrekt
| Symptom | Hvad skal kontrolleres |
|---|---|
| Portbladet er svært at bevæge, selv når det er frigjort | Hængsler, boksens linjeføring, deformationer og stop. Afhjælp først den mekaniske årsag; montering. |
| Der står vand i boksen | Afbryd strømforsyningen. Rens og kontrollér afvandingen; vedligeholdelse. Beskadigede elektriske dele skal kontrolleres af en tekniker. |
| Motoren starter ikke eller stopper | Kontrollér strømforsyning og sikringer på styreenheden, status for STOP og fotoceller samt fejlsignaler. Sæt ikke sikkerhedsfunktionerne ud af kraft; diagnosticering. |
| Motoren kører, men portbladet bevæger sig ikke | Kontrollér, om den manuelle frakobling er blokeret, og om motoren er mekanisk forbundet med portbladet. Frigørelse og genoptagelse af drift. |
| Portbladet bevæger sig i den forkerte retning | Kontrollér motorledningerne efter afbrydelse af strømforsyningen, og udfør en ny indlæring; motortilslutning. |
| Kun radiofjernbetjeningen svigter | Kontrollér senderens batteri, kodningskompatibilitet, antennen og om knappen er gemt på den korrekte modtager. |
Vedligeholdelse og sikker brug
Udfør kontrol mindst hver sjette måned, og oftere under krævende forhold i henhold til teknikerens plan. Afbryd både netforsyningen og reserveforsyningen før indgreb, og sikr portbladet mod bevægelse.
- Rengør boksen og afvandingen; vand og snavs må ikke blokere mekanismen.
- Kontrollér fastgørelsen af motor, portblad og stop samt kablernes tilstand og den manuelle frigørelse.
- Kontrollér smøringen af de mekaniske kontaktflader i henhold til monteringsvejledningen.
- Gentag den manuelle kontrol af bevægelsesbanen samt testen af fotoceller og øvrige sikkerhedsanordninger.
- Kraftmålinger og reparationer skal udføres af en tekniker; brug ikke en beskadiget enhed.
Porten skal være under opsyn, mens den bevæger sig. Opbevar fjernbetjeningerne utilgængeligt for børn, gå ikke ind i portens bevægelsesbane, og brug sikker manuel frigørelse ved fejl. Hvis der er en gangdør i portbladet, skal åbning af den forhindre drevet i at køre.

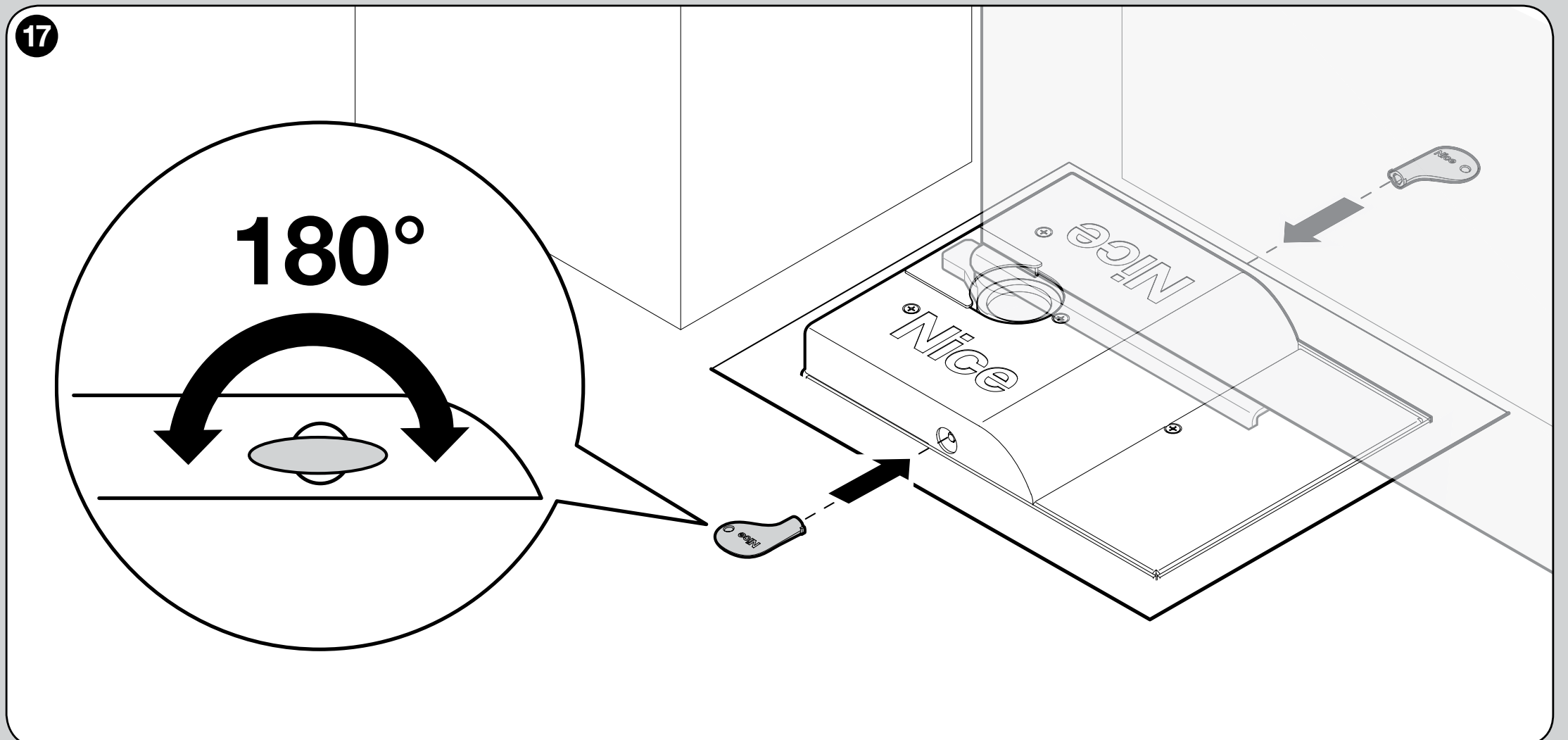

Manuel frigørelse ved strømsvigt
- Afbryd strømforsyningen, og sikr portbladet mod utilsigtet bevægelse.
- Sæt trekantnøglen i et af de to sidehuller i det øverste dæksel.
- Drej nøglen 180° i valgfri retning, og bevæg portbladet manuelt.
- Sæt nøglen i igen for at genoptage driften, og drej den 180°. Drevet kobles til igen ved styreenhedens første kommando; kontrollér, at driften er sikker.
Tekniske data og mål
| Parameter | SFAB2124 |
|---|---|
| Motor | 24 V DC, magnetisk encoder; uden styreenhed |
| Maksimalt / nominelt moment | 250 / 120 Nm |
| Spidsstrøm / maksimal strøm | 5 / 2 A |
| Spidseffekt / maksimal effekt | 120 / 50 W |
| Hastighed uden belastning / ved nominelt moment | 1,25 / 1 o/min |
| Drift | 60 cyklusser/t ved 90°; halvt så mange ved 180° |
| Kapslingsklasse og temperatur | IP67; −20 til +50 °C |
| Motorens mål | 235 × 206 × 96,5 mm |
| Motorens vægt | 6 kg; vægten af boks og udstyr vurderes separat |
| Kabel | 2 m forsyningskabel medfølger |

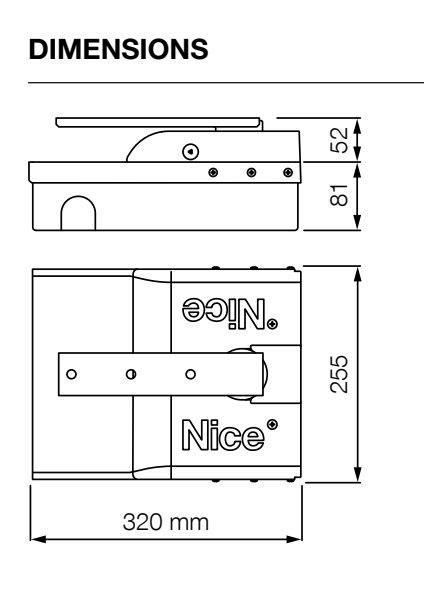

| Fundamentsboks | SFABBOX; bredde 320 mm, boksens højde 81 mm, fremspringende del ifølge tegningen 52 mm |
