Montering (fastgørelse) af armaktuator til svingport på stolpe
For at armaktuatoren kan åbne porten til den ønskede vinkel og samtidig fungere effektivt, skal den forankres korrekt på stolpen. Producenten angiver et præcist diagram med anvendelsesgrænser for hver aktuator. Diagrammet indeholder ingen sikkerhedsmargin, så hvis du vælger værdier for A eller B uden for diagrammet, kan aktuatoren ikke åbne porten til den ønskede vinkel og vil ikke fungere korrekt.
Eksempel med NICE Wingo 2024-aktuatoren:
Montering af det bageste monteringsbeslag:
 |
 |

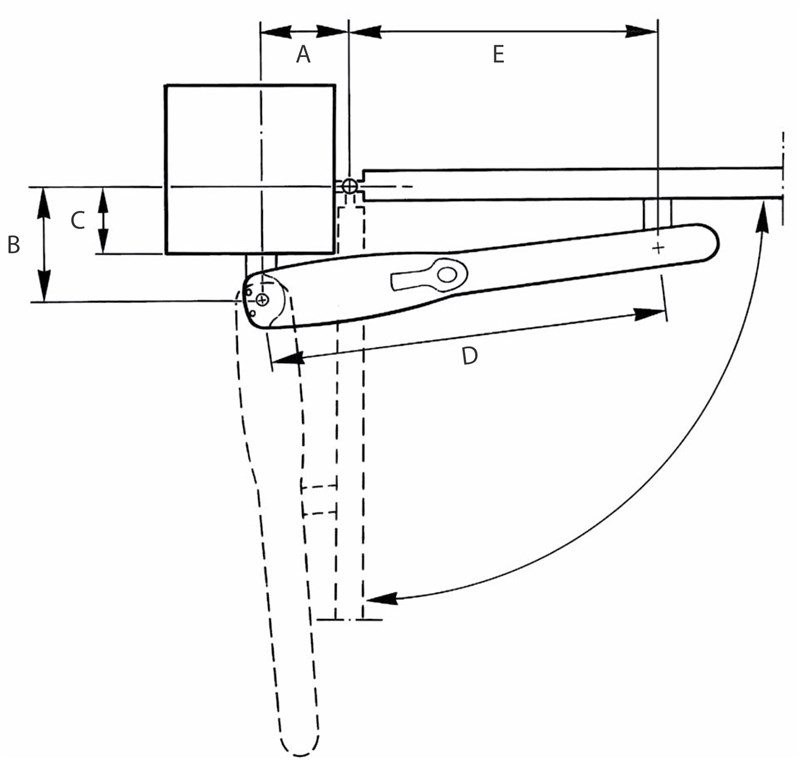

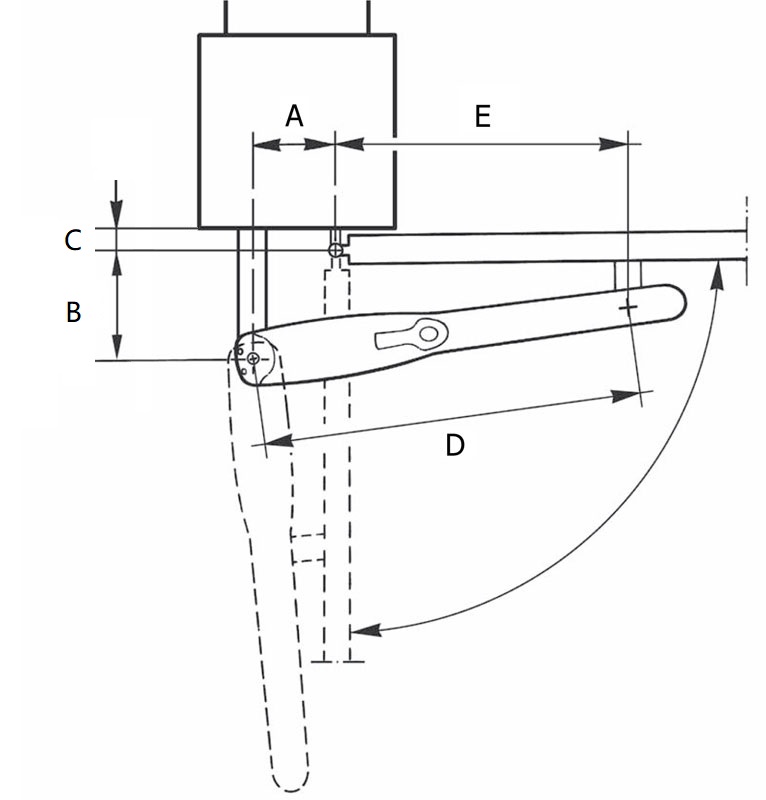

| Tegning af indadgående åbning | Tegning af udadgående åbning |

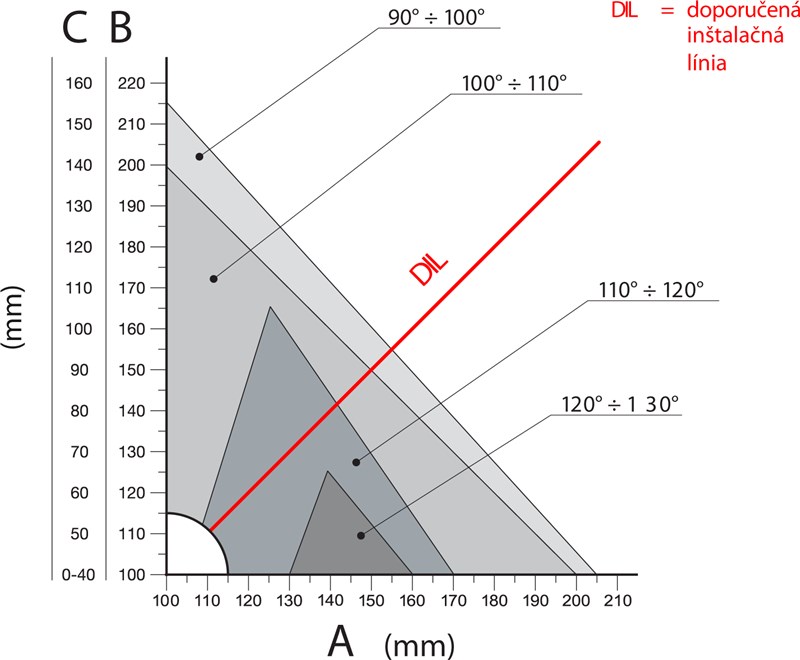

Beregn placeringen af det bageste beslag ved hjælp af diagrammet, hvor du kan aflæse målene A og B og den maksimale åbningsvinkel. Bemærk, værdierne A også B skal være nogenlunde ens (helst identiske), for at aktuatoren kan bevæge sig jævnt og lineært.
 |
 |

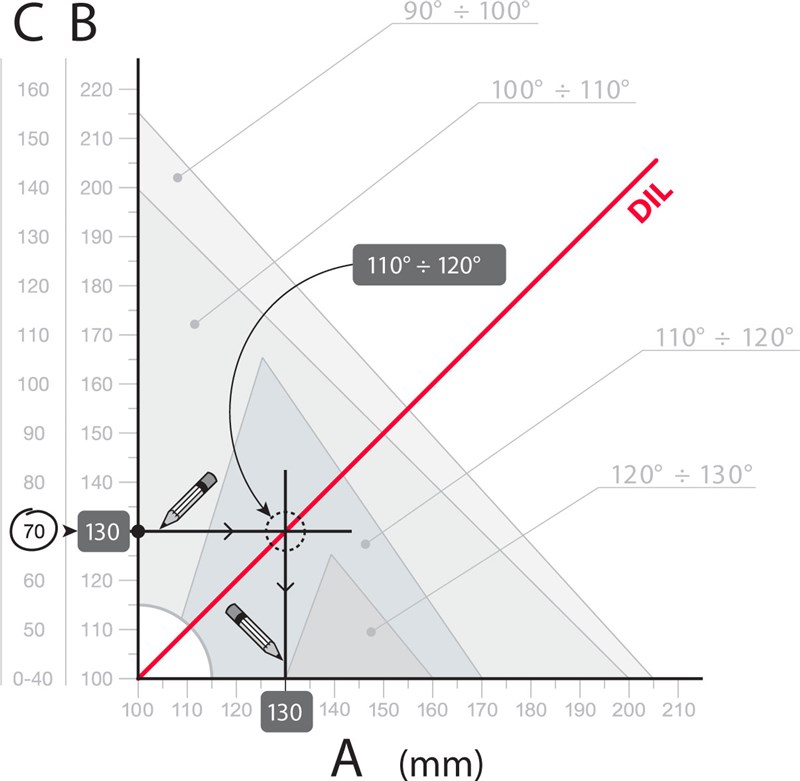

| Beregningsdiagram | Eksempel på aflæsning af værdier i diagrammet |
Forankringsdiagrammer for de enkelte aktuatorer:
| Wingo | Toona | Too |
|---|---|---|
Hvis værdierne i diagrammet for en almindelig armaktuator ikke passer til din situation, kan du:
- hugge et hul i stolpen og dermed skabe plads til aktuatoren
- bruge forlængede beslag
- overveje at bruge en anden type aktuator:
